公布日：2023.08.29

申請日：2023.07.26

分類號：C02F3/12(2023.01)I;B01D33/11(2006.01)I;B01D33/52(2006.01)I;B01D65/04(2006.01)I

摘要

本發明涉及MBR膜過濾技術領域，且公開了一種側向配水MBR膜生物反應裝置，包括整體外部機構，所述整體外部機構還包括有整體頂板，本發明利用離心力對加工原液進行分離過濾，在離心力的影響下，篩選內板與篩選外板之間產生一定的偏移，使內外網眼疊加形成一個較小過濾孔，阻擋較大污泥部分進入下一個工序，過濾后的部分穿透篩選內板與篩選外板，并受旋轉時產生的力量向四周發散至MBR平板膜內壁處，初篩選工序進行到一定程度后，難免出現雜料卡網情況，內部過濾機構本身的質量變高，當馬達的旋轉速度降低時，離心力跟隨降低，篩選彈簧釋放所積攢的機械動力，使篩選內板與篩選外板中孔洞重疊部分將不斷增加，從而釋放卡在篩網上的雜物。

權利要求書

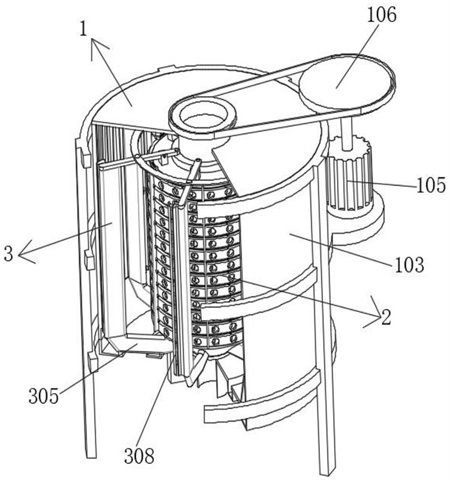

1.一種側向配水MBR膜生物反應裝置，包括整體外部機構（1），所述整體外部機構（1）還包括有整體頂板（101），所述整體頂板（101）的頂部外壁中軸處開設有整體中心孔（102），所述整體頂板（101）的外壁處固定連接有整體外壁（103），其特征在于，還包括：內部篩選機構（2），所述內部篩選機構（2）包括轉動連接在整體中心孔（102）內壁處的篩選頂管（201），所述篩選頂管（201）的頂部外壁處固定連接有篩選動力環（202），所述篩選動力環（202）的外壁處套設有篩選皮條（203），所篩選頂管（201）的底部外壁處固定連接有篩選頂板（204）；內部過濾機構（3），所述內部過濾機構（3）包括固定連接在篩選頂板（204）頂部外壁中軸處的過濾頂環（301），所述過濾頂環（301）的頂部外壁處固定連接有若干個過濾支架（302），所述篩選頂板（204）的頂部外壁處固定連接有若干個過濾異體（303），若干個所述過濾異體（303）的內壁與若干過濾支架（302）的外壁固定連接。

2.根據權利要求1所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述整體外部機構（1）還包括固定連接在整體外壁（103）外壁處的整體馬達底（104），所述整體馬達底（104）的頂部外壁處固定連接有動力馬達（105），所述動力馬達（105）的頂部外壁處轉動連接有整體轉盤（106），所述篩選皮條（203）遠離篩選動力環（202）的一端與整體轉盤（106）的外壁轉動連接。

3.根據權利要求2所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述整體外部機構（1）還包括固定連接在整體外壁（103）內壁處的若干個整體豎板（107），所述整體外壁（103）外壁處固定連接有整體外架（108），所述整體外壁（103）的頂部外壁處固定連接有整體底架（109），所述整體底架（109）的頂部外壁處貫通連接有整體優質口（110）。

4.根據權利要求3所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述整體外部機構（1）還包括固定連接在整體底架（109）內壁的整體中板（111），所述整體中板（111）的頂部外壁處固定連接有整體隔板（112），所述整體中板（111）的底部外壁處開設有整體混合口（113），所述整體中板（111）的底部外壁中軸處貫通連接有整體雜料管（114）。

5.根據權利要求4所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述內部篩選機構（2）還包括固定連接在篩選頂板（204）頂部外壁中軸處的篩選分散板（205），所述篩選頂管（201）的頂部外壁處固定連接有篩選內板（206），所述篩選內板（206）的外壁處開設有若干個篩選外槽（207），所述篩選外槽（207）的外壁處滑動連接有若干個篩選外板（208）。

6.根據權利要求5所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述內部篩選機構（2）還包括固定連接在篩選內板（206）頂部外壁處的篩選頂塊（210），所述篩選頂塊（210）的外壁處固定連接有篩選彈簧（211），所述篩選彈簧（211）遠離篩選頂塊（210）的一端與篩選豎板（209）的外壁固定連接。

7.根據權利要求6所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述內部過濾機構（3）還包括固定連接在若干個過濾支架（302）頂部外壁處的過濾主管（304），所述過濾主管（304）的頂部外壁處貫通連接有過濾傳輸管（305），所述過濾主管（304）的外壁處固定連接有若干個過濾伸縮桿（306），所述過濾伸縮桿（306）的內壁處固定連接有過濾彈簧（307），所述過濾彈簧（307）遠離過濾伸縮桿（306）的一端與過濾主管（304）的外壁固定連接。

8.根據權利要求7所述的一種側向配水MBR膜生物反應裝置，其特征在于：所述內部過濾機構（3）還包括固定連接在過濾伸縮桿（306）外壁處的過濾刮刀（308），所述過濾主管（304）的外壁處貫通連接有過濾收集體（309），所述過濾傳輸管（305）遠離過濾主管（304）的一端固定連接過濾收集底（310），所述過濾收集底（310）的頂部外壁與篩選內板（206）的頂部外壁固定連接，所述過濾收集底（310）的底部外壁處固定連接有過濾軸承（311），所述過濾軸承（311）的內壁與整體雜料管（114）的外壁固定連接。

發明內容

為解決上述技術問題，本發明提供一種側向配水MBR膜生物反應裝置，包括整體外部機構，整體外部機構還包括有整體頂板，整體頂板的頂部外壁中軸處開設有整體中心孔，整體頂板的外壁處固定連接有整體外壁，該整體外部機構為后續機構提供安裝位置，其在運轉過程中起到穩定效果，抵消機構運轉時產生的顫抖與振動，保證設備正常運行，避免出現顛簸等問題。

內部篩選機構，內部篩選機構包括轉動連接在整體中心孔內壁處的篩選頂管，篩選頂管的頂部外壁處固定連接有篩選動力環，篩選動力環的外壁處套設有篩選皮條，所篩選頂管的底部外壁處固定連接有篩選頂板，該設備利用離心力對加工原液進行分離過濾，利用離心過程中，所受離心力的不同。使內外板產生偏移，達到過濾，以及清洗的效果。

內部過濾機構，內部過濾機構包括固定連接在篩選頂板頂部外壁中軸處的過濾頂環，過濾頂環的頂部外壁處固定連接有若干個過濾支架，篩選頂板的頂部外壁處固定連接有若干個過濾異體，若干個過濾異體的內壁與若干過濾支架的外壁固定連接，該機構利用內部篩選機構所產生的離心力達到清理，收集的效果。

優選的，整體外部機構還包括固定連接在整體外壁處的整體馬達底，整體馬達底的頂部外壁處固定連接有動力馬達，動力馬達的頂部外壁處轉動連接有整體轉盤，篩選皮條遠離篩選動力環的一端與整體轉盤的外壁轉動連接，該動力馬達為整體機構提供運轉的動力，帶動內部篩選機構中篩選頂管與篩選頂板的運轉，實現篩選的效果。

優選的，整體外部機構還包括固定連接在整體外壁內壁處的若干個整體豎板，整體外壁外壁處固定連接有整體外架，整體外壁的頂部外壁處固定連接有整體底架，整體底架的頂部外壁處貫通連接有整體優質口，在離心力的作用下穿過MBR平板膜，并受整體外壁的阻擋，整體豎板在提高增強水源附著能力，避免出現飛濺現象的同時，為水源提供流動方向。

優選的，整體外部機構還包括固定連接在整體底架內壁的整體中板，整體中板的頂部外壁處固定連接有整體隔板，整體中板的底部外壁處開設有整體混合口，整體中板的底部外壁中軸處貫通連接有整體雜料管，本發明內部設置有整體外壁、整體外架、整體豎板，通過整體外壁與整體外架的緊密貼合，從而增大了整體外部機構運轉時的穩定性，有利于降低整體外壁工作時產生的晃動，通過整體優質口、整體混合口、整體雜料管的分類，提高設備的分離效果。

優選的，內部篩選機構還包括固定連接在篩選頂板頂部外壁中軸處的篩選分散板，篩選頂管的頂部外壁處固定連接有篩選內板，篩選內板的外壁處開設有若干個篩選外槽，篩選外槽的外壁處滑動連接有若干個篩選外板，利用離心過程中，所受離心力的不同，以及篩選內板與篩選外板為滑動連接，在離心力的影響下，篩選內板與篩選外板之間產生一定的偏移，使內外網眼疊加形成一個較小過濾孔，阻擋較大污泥部分進入下一個工序，其中，污泥部分受重力影響掉落出整體雜料管。

優選的，內部篩選機構還包括固定連接在篩選內板頂部外壁處的篩選頂塊，篩選頂塊的外壁處固定連接有篩選彈簧，篩選彈簧遠離篩選頂塊的一端與篩選豎板的外壁固定連接，篩選工序進行到一定程度后，難免出現雜料卡網情況，為解決以上問題，會導致內部篩選機構與內部過濾機構本身的質量變高，動力馬達所帶動的質量更高，使之降低旋轉的速度，當馬達的旋轉速度降低時，離心力跟隨降低，篩選彈簧釋放所積攢的機械動力，使篩選內板與篩選外板中孔洞重疊部分將不斷增加，從而釋放卡在篩網上的雜物。

優選的，內部過濾機構還包括固定連接在若干個過濾支架頂部外壁處的過濾主管，過濾主管的頂部外壁處貫通連接有過濾傳輸管，過濾主管的外壁處固定連接有若干個過濾伸縮桿，過濾伸縮桿的內壁處固定連接有過濾彈簧，過濾彈簧遠離過濾伸縮桿的一端與過濾主管的外壁固定連接，當內部篩選機構運轉后，產生的離心力將過濾伸縮桿向外部延展，其中過濾彈簧在此過程中積攢機械動能，當設備降低旋轉速度降低時，過濾伸縮桿所承受的離心力降低，此時過濾彈簧的機械動能大于離心力，使過濾伸縮桿向剮蹭大體靠近。

優選的，內部過濾機構還包括固定連接在過濾伸縮桿外壁處的過濾刮刀，過濾主管的外壁處貫通連接有過濾收集體，過濾傳輸管遠離過濾主管的一端固定連接過濾收集底，過濾收集底的頂部外壁與篩選內板的頂部外壁固定連接，過濾收集底的底部外壁處固定連接有過濾軸承，過濾軸承的內壁與整體雜料管的外壁固定連接，剮蹭小體外壁處固定連接有剮蹭刮刀，在剮蹭刮刀回收過程中將對MBR平板膜內壁進行刮蹭，將附著在MBR平板膜處的附著物剮蹭至過濾主管內部，其中過濾主管與過濾收集底為貫通連接，實現細小雜質的自主排污。

本發明具有以下有益效果：

（1）本發明利用離心力對加工原液進行分離過濾，利用離心過程中，所受離心力的不同，以及篩選內板與篩選外板為滑動連接，在離心力的影響下，篩選內板與篩選外板之間產生一定的偏移，使內外網眼疊加形成一個較小過濾孔，阻擋較大污泥部分進入下一個工序，避免顆粒在旋轉過程中破壞MBR平板膜，其中，污泥部分受重力影響掉落出整體雜料管，過濾后的部分穿透篩選內板與篩選外板，并受旋轉時產生的力量向四周發散至MBR平板膜內壁處，進行下一步工序。

（2）本發明在初篩選工序進行到一定程度后，難免出現雜料卡網情況，為解決以上問題，會導致內部篩選機構與內部過濾機構本身的質量變高，動力馬達所帶動的質量更高，使之降低旋轉的速度，當馬達的旋轉速度降低時，離心力跟隨降低，篩選彈簧釋放所積攢的機械動力，使篩選內板與篩選外板中孔洞重疊部分將不斷增加，從而釋放卡在篩網上的雜物。

（3）本發明篩選過后的水源向MBR平板膜內壁處匯聚，并在動力馬達的影響下，水源產生向外擠的壓力，此時加工水源中符合滲透要求的，在離心力的作用下穿過MBR平板膜，并受整體外壁的阻擋，整體豎板在提高增強水源附著能力，避免出現飛濺現象的同時，為水源提供流動方向，從而實現設備過濾功能，其中不符合部分將停留在MBR平板膜內壁處，等待后續刮取工序。

（4）本發明內部設置有內部過濾機構，當內部篩選機構運轉后，產生的離心力將過濾伸縮桿向外部延展，其中過濾彈簧在此過程中積攢機械動能，當設備降低旋轉速度降低時，過濾伸縮桿所承受的離心力降低，此時過濾彈簧的機械動能大于離心力，使過濾伸縮桿向剮蹭大體靠近，且剮蹭小體外壁處固定連接有剮蹭刮刀，在剮蹭刮刀回收過程中將對MBR平板膜內壁進行刮蹭，將附著在MBR平板膜處的附著物剮蹭至過濾主管內部，其中過濾主管與過濾收集底為貫通連接，實現細小雜質的自主排污。

（發明人：夏俊林;宋豆豆;王陽）
