公布日：2023.10.03

申請日：2023.07.24

分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/94(2006.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/

808(2022.01)I

摘要

本發明公開了一種廢水循環再利用系統及其處理工藝，包括處理箱、梯形精濾網板和攪拌機構，所述梯形精濾網板固定設置于處理箱內腔兩側之間，本發明涉及廢水處理技術領域。該廢水循環再利用系統及其處理工藝，通過在處理箱的內部設置除雜機構、疏堵機構和規整機構，使得處理箱在通過梯形精濾網板對廢水細致過濾時，能夠通過除雜機構、疏堵機構和規整機構的協同配合，來對梯形精濾網板表面的雜質進行清理脫除，避免其影響后續過濾，以及同步對梯形精濾網板濾孔進行高壓疏堵，避免梯形精濾網板濾水不暢和同步對出水管的長度進行規整收緊和釋放，避免出水管過長且不規整，而易產生打結和影響后續藥劑混合攪拌的問題。

權利要求書

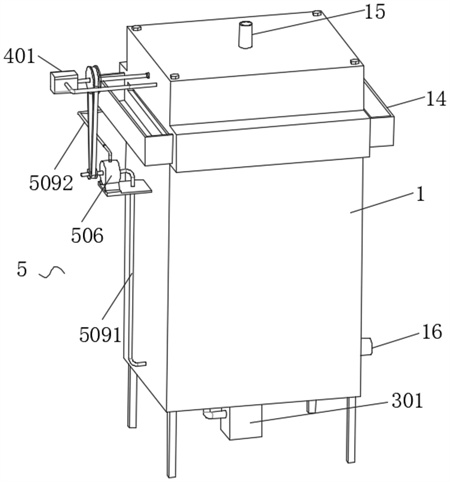

1.一種廢水循環再利用系統，包括處理箱（1）、梯形精濾網板（2）和攪拌機構（3），所述梯形精濾網板（2）固定設置于處理箱（1）內腔兩側之間，所述攪拌機構（3）設置于處理箱（1）的內部，其特征在于：所述梯形精濾網板（2）和處理箱（1）之間設置有除雜機構（4），所述除雜機構（4）和梯形精濾網板（2）之間設置有疏堵機構（5），所述疏堵機構（5）和處理箱（1）之間設置有規整機構（6），所述處理箱（1）的頂部連通有布水管（15），所述處理箱（1）的一側連通有排水管（16）。

2.根據權利要求1所述的一種廢水循環再利用系統，其特征在于：所述除雜機構（4）包括第一驅動電機（401），所述第一驅動電機（401）通過支架固定設置于處理箱（1）的一側，所述第一驅動電機（401）的輸出軸通過聯軸器固定連接有往復絲杠（402），且往復絲杠（402）的一端貫穿并延伸至處理箱（1）的內部，所述往復絲杠（402）的表面且位于處理箱（1）的內部螺紋連接有螺紋套（403），所述螺紋套（403）的底部固定連接有安裝板（404），所述安裝板（404）底部的前側和后側均固定連接有第一限位套筒（405），所述第一限位套筒（405）的內部滑動連接有第一活動伸縮桿（406），所述第一活動伸縮桿（406）和第一限位套筒（405）之間固定連接有第一復位彈簧（407），兩個所述第一活動伸縮桿（406）的底端共同固定連接有與梯形精濾網板（2）相配套使用的推料板（408）。

3.根據權利要求1所述的一種廢水循環再利用系統，其特征在于：所述疏堵機構（5）包括U型架（501），所述U型架（501）設置有兩個，且兩個U型架（501）分別滑動設置于推料板（408）的前側和后側，兩個所述U型架（501）之間設置有噴淋管（502），所述噴淋管（502）的前側和后側均開設有移動槽（503），所述移動槽（503）的內部滑動連接有移動塊（504），兩個所述移動塊（504）相背一面分別與兩個U型架（501）相對一側固定連接，所述移動塊（504）的兩側均固定連接有第二復位彈簧（505），且第二復位彈簧（505）的一端與相鄰移動槽（503）的內壁固定連接，所述處理箱（1）的一側且位于第一驅動電機（401）的底部通過支架固定連接有輸送泵（506），所述輸送泵（506）輸出端的表面固定連接有第一皮帶輪（507），所述往復絲杠（402）的表面固定連接有第二皮帶輪（508），所述第二皮帶輪（508）和第一皮帶輪（507）之間傳動連接有皮帶（509），所述輸送泵（506）進口端與處理箱（1）側面之間連通有進水管（5091），所述輸送泵（506）出口端與噴淋管（502）底部之間連通有出水管（5092），所述推料板（408）的前側和后側均開設有定位滑槽（5093），所述定位滑槽（5093）的內部滑動連接有定位滑塊（5094），兩個所述定位滑塊（5094）相背一面分別與兩個U型架（501）相對一面固定連接。

4.根據權利要求1所述的一種廢水循環再利用系統，其特征在于：所述規整機構（6）包括第二限位套筒（601），所述第二限位套筒（601）設置有兩個，且兩個第二限位套筒（601）均通過支架固定分別固定設置于處理箱（1）內腔后側的兩側，所述第二限位套筒（601）的內部滑動連接有第二活動伸縮桿（602），所述第二活動伸縮桿（602）和第二限位套筒（601）之間固定連接有第三復位彈簧（603），兩個所述第二活動伸縮桿（602）相對一側均固定連接有L型活動架（604），所述L型活動架（604）的頂部固定連接有固定板（605），所述固定板（605）的頂部固定連接有若干個規整桿（606），所述處理箱（1）內腔的后側滑動設置有與L型活動架（604）相配套使用的梯形擠壓架（607），所述梯形擠壓架（607）的后側固定連接有V型活動板（608），位于前側所述U型架（501）的表面固定連接有與V型活動板（608）相配套使用的異形擠壓桿（609）。

5.根據權利要求1所述的一種廢水循環再利用系統，其特征在于：所述攪拌機構（3）包括第二驅動電機（301），所述第二驅動電機（301）通過支架固定設置于處理箱（1）的底部，所述第二驅動電機（301）的輸出軸通過聯軸器固定連接有轉動軸（302），所述轉動軸（302）的一端貫穿并延伸至處理箱（1）的內部，所述轉動軸（302）的表面且位于處理箱（1）的內部固定連接有若干個攪拌葉（303）。

6.根據權利要求4所述的一種廢水循環再利用系統，其特征在于：所述第二限位套筒（601）的底部固定連接有導向環（7），兩個所述L型活動架（604）相背的一側均固定連接有與導向環（7）滑動適配的導向滑桿（8），所述處理箱（1）內腔后側的兩側均開設有限位槽（9），所述限位槽（9）的內部滑動連接有限位塊（10），兩個所述限位塊（10）的前側分別與梯形擠壓架（607）后側的兩側固定連接。

7.根據權利要求2所述的一種廢水循環再利用系統，其特征在于：所述處理箱（1）內腔的前側和后側均開設有限位導軌（11），所述限位導軌（11）的內部滑動連接有滑動塊（12），兩個所述滑動塊（12）相對一面分別與螺紋套（403）的前側和后側固定連接。

8.根據權利要求1所述的一種廢水循環再利用系統，其特征在于：所述處理箱（1）的兩側均開設有與梯形精濾網板（2）相配套使用的脫雜槽口（13），所述處理箱（1）的兩側均固定設置有收集框（14）。

9.一種廢水循環再利用處理工藝，其特征在于：具體包括以下步驟：S1、使用時，首先利用布水管（15）將廢水傳輸至處理箱（1）的內部，布水管（15）再將廢水布入處理箱（1）的過程中，廢水首先會與梯形精濾網板（2）接觸，并通過梯形精濾網板（2）進行雜質過濾，布水的同時啟動第一驅動電機（401），第一驅動電機（401）啟動其輸出軸帶動往復絲杠（402）進行旋轉，往復絲杠（402）旋轉其表面的螺紋套（403）會通過限位導軌（11）和滑動塊（12）的滑動限位，而進行往復左右移動，螺紋套（403）移動帶動安裝板（404）移動，安裝板（404）通過第一限位套筒（405）、第一活動伸縮桿（406）和第一復位彈簧（407）帶動推料板（408）在梯形精濾網板（2）的表面進行雜質清理，推料板（408）在移動清理梯形精濾網板（2）表面雜質的過程中會逐漸與梯形精濾網板（2）的傾斜面接觸，推料板（408）與梯形精濾網板（2）傾斜面接觸后推料板（408）會通過第一限位套筒（405）、第一活動伸縮桿（406）和第一復位彈簧（407）的彈性配合而進行相應回縮；推料板（408）在清理雜質過程中，雜質最終從處理箱（1）兩側脫雜槽口（13）處排出，并集中收集在收集框（14）內部；S2、往復絲杠（402）轉動同時往復絲杠（402）還會帶動第二皮帶輪（508）轉動，第二皮帶輪（508）轉動會與皮帶（509）和第一皮帶輪（507）進行傳動配合，并同步帶動輸送泵（506）輸出軸轉動，輸送泵（506）輸出軸會帶動葉輪高速離心旋轉，并同步將處理箱（1）內部的過濾的局部廢水通過進水管（5091）和出水管（5092）傳輸至噴淋管（502）的內部，過濾雜質的廢水在進入噴淋管（502）內部后會經過噴水口從梯形精濾網板（2）底部的濾孔向上高壓噴出，推料板（408）移動的同時還會通過U型架（501）同步帶動噴淋管（502）移動，隨著噴淋管（502）的移動，噴淋管（502）會對梯形精濾網板（2）底部的濾孔不斷進行高壓沖洗，梯形精濾網板（2）底部濾孔經高壓沖洗后，堵塞在梯形精濾網板（2）濾孔內部的雜質會重新回到梯形精濾網板（2）的頂部；S3、推料板（408）在通過U型架（501）攜帶噴淋管（502）同步移動的過程中，推料板（408）還會通過前側U型架（501）攜帶異形擠壓桿（609）進行同步移動，異形擠壓桿（609）移動會逐漸與V型活動板（608）的斜面接觸，并隨著擠壓接觸逐步抬升V型活動板（608）的高度，V型活動板（608）上升帶動梯形擠壓架（607）上升，梯形擠壓架（607）上升會對兩個L型活動架（604）進行擠壓，并將兩個L型活動架（604）向兩側擴開，兩個L型活動架（604）反向擴開會同步帶動固定板（605）和規整桿（606）移動，隨著兩側規整桿（606）的移動，規整張緊在若干個規整桿（606）表面的出水管（5092）會逐漸被釋放出，以便出水管（5092）的移動做出長度補償，相應當噴淋管（502）攜帶出水管（5092）復位過程中，L型活動架（604）也同樣會帶動規整桿（606）復位，并對出水管（5092）過多的長度進行規整收緊。

10.根據權利要求9所述的一種廢水循環再利用處理工藝，其特征在于：S3中異形擠壓桿（609）的頂端設置有與V型活動板（608）相配套使用的滾珠。

發明內容

針對現有技術的不足，本發明提供了一種廢水循環再利用系統及其處理工藝，解決了廢水處理裝置缺乏相應自動除雜機構和防堵塞機構，以至于精濾網板表面雜質堆積和濾孔內部堵塞，而導致精濾網板濾水能力大幅下降的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種廢水循環再利用系統，包括處理箱、梯形精濾網板和攪拌機構，所述梯形精濾網板固定設置于處理箱內腔兩側之間，所述攪拌機構設置于處理箱的內部，所述梯形精濾網板和處理箱之間設置有除雜機構，所述除雜機構和梯形精濾網板之間設置有疏堵機構，所述疏堵機構和處理箱之間設置有規整機構，所述處理箱的頂部連通有布水管，所述處理箱的一側連通有排水管。

優選的，所述除雜機構包括第一驅動電機，所述第一驅動電機通過支架固定設置于處理箱的一側，所述第一驅動電機的輸出軸通過聯軸器固定連接有往復絲杠，且往復絲杠的一端貫穿并延伸至處理箱的內部，所述往復絲杠的表面且位于處理箱的內部螺紋連接有螺紋套，所述螺紋套的底部固定連接有安裝板，所述安裝板底部的前側和后側均固定連接有第一限位套筒，所述第一限位套筒的內部滑動連接有第一活動伸縮桿，所述第一活動伸縮桿和第一限位套筒之間固定連接有第一復位彈簧，兩個所述第一活動伸縮桿的底端共同固定連接有與梯形精濾網板相配套使用的推料板。

優選的，所述疏堵機構包括U型架，所述U型架設置有兩個，且兩個U型架分別滑動設置于推料板的前側和后側，兩個所述U型架之間設置有噴淋管，所述噴淋管的前側和后側均開設有移動槽，所述移動槽的內部滑動連接有移動塊，兩個所述移動塊相背一面分別與兩個U型架相對一側固定連接，所述移動塊的兩側均固定連接有第二復位彈簧，且第二復位彈簧的一端與相鄰移動槽的內壁固定連接，所述處理箱的一側且位于第一驅動電機的底部通過支架固定連接有輸送泵，所述輸送泵輸出端的表面固定連接有第一皮帶輪，所述往復絲杠的表面固定連接有第二皮帶輪，所述第二皮帶輪和第一皮帶輪之間傳動連接有皮帶，所述輸送泵進口端與處理箱側面之間連通有進水管，所述輸送泵出口端與噴淋管底部之間連通有出水管，所述推料板的前側和后側均開設有定位滑槽，所述定位滑槽的內部滑動連接有定位滑塊，兩個所述定位滑塊相背一面分別與兩個U型架相對一面固定連接。

優選的，所述規整機構包括第二限位套筒，所述第二限位套筒設置有兩個，且兩個第二限位套筒均通過支架固定分別固定設置于處理箱內腔后側的兩側，所述第二限位套筒的內部滑動連接有第二活動伸縮桿，所述第二活動伸縮桿和第二限位套筒之間固定連接有第三復位彈簧，兩個所述第二活動伸縮桿相對一側均固定連接有L型活動架，所述L型活動架的頂部固定連接有固定板，所述固定板的頂部固定連接有若干個規整桿，所述處理箱內腔的后側滑動設置有與L型活動架相配套使用的梯形擠壓架，所述梯形擠壓架的后側固定連接有V型活動板，位于前側所述U型架的表面固定連接有與V型活動板相配套使用的異形擠壓桿。

優選的，所述攪拌機構包括第二驅動電機，所述第二驅動電機通過支架固定設置于處理箱的底部，所述第二驅動電機的輸出軸通過聯軸器固定連接有轉動軸，所述轉動軸的一端貫穿并延伸至處理箱的內部，所述轉動軸的表面且位于處理箱的內部固定連接有若干個攪拌葉。

優選的，所述第二限位套筒的底部固定連接有導向環，兩個所述L型活動架相背的一側均固定連接有與導向環滑動適配的導向滑桿，所述處理箱內腔后側的兩側均開設有限位槽，所述限位槽的內部滑動連接有限位塊，兩個所述限位塊的前側分別與梯形擠壓架后側的兩側固定連接。

優選的，所述處理箱內腔的前側和后側均開設有限位導軌，所述限位導軌的內部滑動連接有滑動塊，兩個所述滑動塊相對一面分別與螺紋套的前側和后側固定連接。

優選的，所述處理箱的兩側均開設有與梯形精濾網板相配套使用的脫雜槽口，所述處理箱的兩側均固定設置有收集框。

本發明還公開了一種廢水循環再利用處理工藝，具體包括以下步驟：S1、使用時，首先利用布水管將廢水傳輸至處理箱的內部，布水管再將廢水布入處理箱的過程中，廢水首先會與梯形精濾網板接觸，并通過梯形精濾網板進行雜質過濾，布水的同時啟動第一驅動電機，第一驅動電機啟動其輸出軸帶動往復絲杠進行旋轉，往復絲杠旋轉其表面的螺紋套會通過限位導軌和滑動塊的滑動限位，而進行往復左右移動，螺紋套移動帶動安裝板移動，安裝板通過第一限位套筒、第一活動伸縮桿和第一復位彈簧帶動推料板在梯形精濾網板的表面進行雜質清理，推料板在移動清理梯形精濾網板表面雜質的過程中會逐漸與梯形精濾網板的傾斜面接觸，推料板與梯形精濾網板傾斜面接觸后推料板會通過第一限位套筒、第一活動伸縮桿和第一復位彈簧的彈性配合而進行相應回縮；推料板在清理雜質過程中，雜質最終從處理箱兩側脫雜槽口處排出，并集中收集在收集框內部；S2、往復絲杠轉動同時往復絲杠還會帶動第二皮帶輪轉動，第二皮帶輪轉動會與皮帶和第一皮帶輪進行傳動配合，并同步帶動輸送泵輸出軸轉動，輸送泵輸出軸會帶動葉輪高速離心旋轉，并同步將處理箱內部的過濾的局部廢水通過進水管和出水管傳輸至噴淋管的內部，過濾雜質的廢水在進入噴淋管內部后會經過噴水口從梯形精濾網板底部的濾孔向上高壓噴出，推料板移動的同時還會通過U型架同步帶動噴淋管移動，隨著噴淋管的移動，噴淋管會對梯形精濾網板底部的濾孔不斷進行高壓沖洗，梯形精濾網板底部濾孔經高壓沖洗后，堵塞在梯形精濾網板濾孔內部的雜質會重新回到梯形精濾網板的頂部；S3、推料板在通過U型架攜帶噴淋管同步移動的過程中，推料板還會通過前側U型架攜帶異形擠壓桿進行同步移動，異形擠壓桿移動會逐漸與V型活動板的斜面接觸，并隨著擠壓接觸逐步抬升V型活動板的高度，V型活動板上升帶動梯形擠壓架上升，梯形擠壓架上升會對兩個L型活動架進行擠壓，并將兩個L型活動架向兩側擴開，兩個L型活動架反向擴開會同步帶動固定板和規整桿移動，隨著兩側規整桿的移動，規整張緊在若干個規整桿表面的出水管會逐漸被釋放出，以便出水管的移動做出長度補償，相應當噴淋管攜帶出水管復位過程中，L型活動架也同樣會帶動規整桿復位，并對出水管過多的長度進行規整收緊。

優選的，S3中異形擠壓桿的頂端設置有與V型活動板相配套使用的滾珠。

本發明提供了一種廢水循環再利用系統及其處理工藝。與現有的技術相比具備以下有益效果：（1）該廢水循環再利用系統，通過在處理箱的內部設置除雜機構、疏堵機構和規整機構，使得處理箱在通過梯形精濾網板對廢水細致過濾時，能夠通過除雜機構、疏堵機構和規整機構的協同配合，來對梯形精濾網板表面的雜質進行清理脫除，避免其影響后續過濾，以及同步對梯形精濾網板濾孔進行高壓疏堵，避免梯形精濾網板濾水能力下降，以及同步對出水管的長度進行規整收緊和釋放，避免出水管過長且不規整，而易產生打結和影響后續藥劑混合攪拌的問題。

（2）該廢水循環再利用系統，通過在噴淋管和U型架之間設置移動槽、移動塊和第二復位彈簧，使得噴淋管在隨推料板移動至極限的過程中，噴淋管能夠通過移動槽、移動塊和第二復位彈簧的彈性配合，進行相應回縮，以便推料板將雜質集中脫除至處理箱的外部。

（3）該廢水循環再利用系統，通過在推料板和U型架之間設置定位滑槽和定位滑塊，使得推料板在通過U型架攜帶噴淋管同步對梯形精濾網板雜質清理和濾孔疏堵的過程中，推料板能夠通過定位滑槽和定位滑塊的滑動配合，能夠在不影響噴淋管移動疏堵的基礎上，同時還能通過上下移動與梯形精濾網板斜面完成相應高度貼合。

（4）該廢水循環再利用系統，通過在第二限位套筒和L型活動架之間設置導向環和導向滑桿，使得L型活動架能夠通過導向環和導向滑桿的滑動限位，來進一步提高L型活動架移動過程中的穩定性。

（發明人：姜文濤）
