公布日：2023.08.25
申請日：2023.05.23
分類號：G01N21/15(2006.01)I;G01N21/51(2006.01)I;G01N15/06(2006.01)I;F16F15/02(2006.01)I;F16F15/027(2006.01)I;F16F15/04(2006.01)I;F16F15/28(2006.01)I;
B08B7/02(2006.01)I;B08B1/00(2006.01)I;B08B1/04(2006.01)I
摘要
本發明屬于傳感器技術領域，尤其涉及一種自清潔式濁度、污泥濃度傳感器，包括罩蓋、罩殼。所述罩蓋上設置有能透光的光路窗口；罩殼內腔中設置有光源、前檢測器、后檢測器和集成電路板；罩蓋和罩殼相互罩合連接，罩殼內還設置有振動馬達，振動馬達與光路窗口相貼。本發明振動馬達振動能將振動直接傳遞至光路窗口處，使附著在光路窗口上的微小顆粒掉落，能夠清除光路窗口上的雜物，保證光線的傳遞，振動馬達安裝在傳感器內部，也不會有漏水的風險。
權利要求書

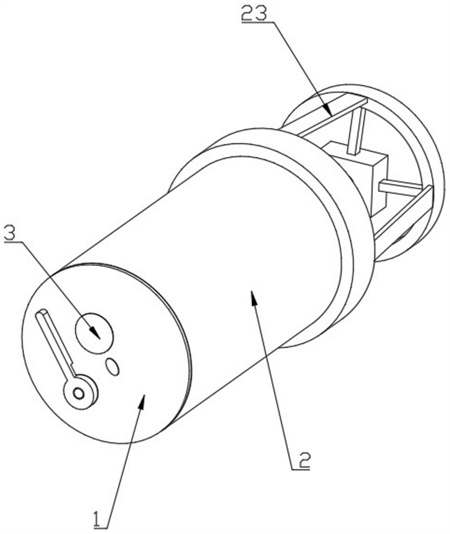

1.一種自清潔式濁度、污泥濃度傳感器，其特征在于,包括：一種清潔式濁度、污泥濃度傳感器，包括：罩蓋(1)，所述罩蓋(1)上設置有能透光的光路窗口(3)；罩殼(2)，罩殼(2)內腔中設置有光源(4)、前檢測器(5)、后檢測器(6)和集成電路板(7)；其中，罩蓋(1)和罩殼(2)相互罩合連接，罩殼(2)內還設置有振動馬達(8)，振動馬達(8)與光路窗口(3)相貼。
2.根據權利要求1所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述傳感器上還設置有補充清潔結構，所述補充清潔結構用于對光路窗口(3)外表面進行補充清潔。
3.根據權利要求2所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述補充清潔結構包括：清洗電機(9)，所述清洗電機(9)固定設置在罩殼(2)內，清洗電機(9)的輸出軸上套設有第一磁片(11)；第二磁片(10)，所述第二磁片(10)設置在罩蓋(1)外端面的光路窗口(3)外側，第二磁片(10)徑向固定地套設在固定軸(12)上，固定軸(12)垂直固定設置在罩蓋(1)外端面，第二磁片(10)上沿著半徑方向向著光路窗口(3)延伸有延伸桿(13)，延伸桿(13)上朝向罩蓋(1)外端面固定設置有清潔刷(14)。其中，第一磁片(11)和第二磁片(10)相互吸引且始終保持相對固定的狀態。
4.根據權利要求3所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述延伸桿(13)上還設置有防磨墊片，防磨墊片被夾于第二磁片(10)與罩蓋(1)外端面之間。
5.根據權利要求2所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述傳感器上設置有減振結構(23)，所述減振結構(23)能夠減小罩殼(2)的振動。
6.根據權利要求5所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述減振結構(23)包括：減振連接件(15)，所述減振連接件(15)用于與罩殼(2)固定連接；阻尼減振器(16)，所述阻尼減振器(16)沿所述罩殼(2)的延伸方向，所述阻尼減振器(16)用于設置在所述罩殼(2)的端部；伸縮桿(17)，多個所述伸縮桿(17)環繞所述阻尼減振器(16)的周向間隔設置，各個所述伸縮桿(17)的兩端分別與所述阻尼減振器(16)和所述減振連接件(15)可活動地連接，各個所述伸縮桿(17)均可伸縮地設置。
7.根據權利要求6所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述減振連接件(15)包括：第一連接環(18)，所述第一連接環(18)用于與多個所述伸縮桿(17)連接；第二連接環(19)，所述第二連接環(19)用于與所述罩殼(2)連接；固定桿(20)，所述固定桿(20)為一個或多個；其中，所述固定桿(20)的兩端分別與所述第一連接環(18)和所述第二連接環(19)固定連接，所述第一連接環(18)和所述第二連接環(19)并沿所述罩殼(2)的延伸方向分布。
8.根據權利要求7所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，各個所述伸縮桿(17)的兩端分別與所述阻尼減振器(16)和第一連接環(18)鉸接,各個所述伸縮桿(17)為氣動連桿或液壓連桿或彈簧連桿。
9.根據權利要求8所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述減振裝置還包括：振動傳感器，所述振動傳感器用于設置在所述罩殼(2)上，以檢測所述罩殼(2)的振動大小信息；控制器，所述振動傳感器與所述控制器通訊連接，以將檢測到的所述罩殼(2)的振動大小信息傳輸至所述控制器，所述控制器根據接收到的所述罩殼(2)的振動大小信息來調節各個所述伸縮桿(17)的內部氣壓或內部液壓或彈簧伸縮量。
10.根據權利要求9所述的一種自清潔式濁度、污泥濃度傳感器，其特征在于，所述阻尼減振器(16)包括：配重件(21)，所述配重件(21)的重量根據所述罩殼(2)的重量可選擇地設置；傳動桿(22)，所述傳動桿(22)的兩端分別與所述配重件(21)和所述罩殼(2)可活動地連接，所述傳動桿(22)沿其延伸方向可伸縮地設置。
發明內容
本發明的目的是針對上述存在的技術問題，提供一種自清潔式濁度、污泥濃度傳感器,達到了使附著在光路窗口上的微小顆粒掉落，能夠清除光路窗口上的雜物，保證光線的傳遞，且沒有漏水風險的效果。
有鑒于此，本發明提供一種清潔式濁度、污泥濃度傳感器，包括：
罩蓋，所述罩蓋上設置有能透光的光路窗口；
罩殼，罩殼內腔中設置有光源、前檢測器、后檢測器和集成電路板；
其中，罩蓋和罩殼相互罩合連接，罩殼內還設置有振動馬達，振動馬達與光路窗口相貼。
在本技術方案中，振動馬達振動能將振動直接傳遞至光路窗口處，使附著在光路窗口上的微小顆粒掉落，能夠清除光路窗口上的雜物，保證光線的傳遞，振動馬達安裝在傳感器內部，也不會有漏水的風險。
進一步的，所述傳感器上還設置有補充清潔結構，所述補充清潔結構用于對光路窗口外表面進行補充清潔。
進一步的，所述補充清潔結構包括：
清洗電機，所述清洗電機固定設置在罩殼內，清洗電機的輸出軸上套設有第一磁片；
第二磁片，所述第二磁片設置在罩蓋外端面的光路窗口外側，第二磁片徑向固定地套設在固定軸上，固定軸垂直固定設置在罩蓋外端面，第二磁片上沿著半徑方向向著光路窗口延伸有延伸桿，延伸桿上朝向罩蓋外端面固定設置有清潔刷。
其中，第一磁片和第二磁片相互吸引且始終保持相對固定的狀態。
在本技術方案中，通過使清洗電機工作能使第一磁片周向轉動，則第二磁片在磁吸力的作用下跟著第一磁片同步周向轉動，使延伸桿掃過光路窗口，能夠使清潔刷清潔光路窗口，通過振動馬達和補充清潔結構兩種方式相結合，能夠保證光路窗口的清潔度，另外，振動馬達振動也能對清潔刷進行清潔，保證的清潔刷的清潔度，進一度保證光路窗口能被徹底清潔。
進一步的，所述延伸桿上還設置有防磨墊片，防磨墊片被夾于第二磁片與罩蓋外端面之間。
在本技術方案中，防磨墊片能夠防止第二磁片在轉動時與罩蓋外端面相互磨損。
進一步的，所述傳感器上設置有減振結構，所述減振結構能夠減小罩殼的振動。
在本技術方案中，清潔式濁度、污泥濃度傳感器通常會被與其他水質監測設備一起安裝在水質監測柜內，當振動馬達振動會使罩殼也跟著振動，會影響其他在工作的水質監測設備的檢測精度，減振結構減小罩殼的振動，會減少對其他水質監測設備的影響。
進一步的，所述減振結構包括：
減振連接件，所述減振連接件用于與罩殼固定連接；
阻尼減振器，所述阻尼減振器沿所述罩殼的延伸方向，所述阻尼減振器用于設置在所述罩殼的端部；
伸縮桿，多個所述伸縮桿環繞所述阻尼減振器的周向間隔設置，各個所述伸縮桿的兩端分別與所述阻尼減振器和所述減振連接件可活動地連接，各個所述伸縮桿均可伸縮地設置。
進一步的，所述減振連接件包括：
第一連接環，所述第一連接環用于與多個所述伸縮桿連接；
第二連接環，所述第二連接環用于與所述罩殼連接；
固定桿，所述固定桿為一個或多個；
其中，所述固定桿的兩端分別與所述第一連接環和所述第二連接環固定連接，所述第一連接環和所述第二連接環并沿所述罩殼的延伸方向分布。
進一步的，各個所述伸縮桿的兩端分別與所述阻尼減振器和第一連接環鉸接,各個所述伸縮桿為氣動連桿或液壓連桿或彈簧連桿。
進一步的，所述減振裝置還包括：
振動傳感器，所述振動傳感器用于設置在所述罩殼上，以檢測所述罩殼的振動大小信息；
控制器，所述振動傳感器與所述控制器通訊連接，以將檢測到的所述罩殼的振動大小信息傳輸至所述控制器，所述控制器根據接收到的所述罩殼的振動大小信息來調節各個所述伸縮桿的內部氣壓或內部液壓或彈簧伸縮量。
進一步的，所述阻尼減振器包括：
配重件，所述配重件的重量根據所述罩殼的重量可選擇地設置；
傳動桿，所述傳動桿的兩端分別與所述配重件和所述罩殼可活動地連接，所述傳動桿沿其延伸方向可伸縮地設置。
本發明的有益效果是：
1.振動馬達振動能將振動直接傳遞至光路窗口處，使附著在光路窗口上的微小顆粒掉落，能夠光路窗口上的雜物，保證光線的傳遞，振動馬達安裝在傳感器內部，也不會有漏水的風險。
2.使清洗電機工作能使第一磁片周向轉動，則第二磁片在磁吸力的作用下跟著第一磁片同步周向轉動，使延伸桿掃過光路窗口，能夠使清潔刷清潔光路窗口，通過振動馬達和補充清潔結構兩種方式相結合，能夠保證光路窗口的清潔度，另外，振動馬達振動也能對清潔刷進行清潔，保證的清潔刷的清潔度，進一度保證光路窗口能被徹底清潔。
3.清潔式濁度、污泥濃度傳感器通常會被與其他水質監測設備一起安裝在水質監測柜內，當振動馬達振動會使罩殼也跟著振動，會影響其他在工作的水質監測設備的檢測精度，減振結構減小罩殼的振動，會減少對其他水質監測設備的影響。
（發明人：孫林飛;胡燕新;楊舟;黃建紅;顧能華）
