公布日：2023.08.15
申請日：2023.06.29
分類號：B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/94(2006.01)I
摘要
本發明屬于刮泥裝置領域，尤其是一種用于污泥處理設備的刮泥裝置，針對現有的刮泥裝置在使用過程中，通過噴氣對過濾板攔截的污泥進行清理，不便于對過濾板攔截的較大雜質進行清理，從而導致降低處理效果的問題，現提出如下方案，其包括底座，所述底座的頂部固定安裝有筒體，筒體的頂部固定連接有筒蓋，筒體的外側開設有進污口，筒體內固定安裝有過濾板，筒體內固定安裝有支柱，支柱內開設有安裝槽，安裝槽內設置有沖洗機構和刮泥機構，筒體的外側固定安裝有連接筒，本發明能夠在使用過程中，便于對過濾板攔截的污泥進行充分刮除清理，且便于對過濾板攔截的較大雜質進行清理，從而可以有效提高處理效果，結構簡單，使用方便。
權利要求書

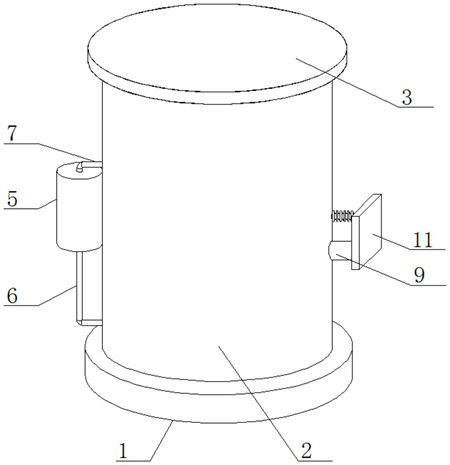

1.一種用于污泥處理設備的刮泥裝置，包括底座(1)，其特征在于，所述底座(1)的頂部固定安裝有筒體(2)，筒體(2)的頂部固定連接有筒蓋(3)，筒體(2)的外側開設有進污口，筒體(2)內固定安裝有過濾板(4)，筒體(2)內固定安裝有支柱(14)，支柱(14)內開設有安裝槽，安裝槽內設置有沖洗機構和刮泥機構，筒體(2)的外側固定安裝有連接筒(5)，連接筒(5)內固定安裝有固定桿(20)，筒體(2)的外側開設有排污口(9)，支柱(14)上開設有第一通孔，第一通孔與安裝槽相通，第一通孔內固定安裝有套管(17)，刮泥機構包括兩個豎板(33)，兩個豎板(33)固定安裝在套管(17)的外側，兩個豎板(33)的底部均開設有滑槽，兩個滑槽內均滑動安裝有刮板(34)，兩個刮板(34)的頂部均固定連接有多個壓縮彈簧(35)，多個壓縮彈簧(35)的一端分別與兩個滑槽的內壁固定連接。
2.根據權利要求1所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述筒體(2)的底部?jī)?nèi)壁固定安裝有泵體(8)，筒體(2)的外側開設有第二通孔，第二通孔內固定安裝有第一連接管(6)，第一連接管(6)的一端與泵體(8)的輸出口固定連通，第一連接管(6)的另一端與連接筒(5)的底部固定連通。
3.根據權利要求2所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述筒體(2)的外側開設有第三通孔，第三通孔內轉動安裝有第二連接管(7)，第二連接管(7)的一端與連接筒(5)的頂部固定連通，第二連接管(7)的另一端固定連通有彎頭(15)。
4.根據權利要求3所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述沖洗機構包括第三連接管(16)，支柱(14)的頂部開設有第四通孔，第四通孔與安裝槽相通，第三連接管(16)轉動安裝在第四通孔與彎頭(15)內，第三連接管(16)的一端固定連通有第四連接管(18)，第四連接管(18)的外側固定連通有多個噴頭(19)，第三連接管(16)滑動安裝在套管(17)內。
5.根據權利要求4所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述固定桿(20)上開設有第五通孔，第五通孔內轉動安裝有第一轉軸(21)，第一轉軸(21)的外側固定套設有渦輪(22)，第一轉軸(21)的一端固定安裝有第一傘齒輪(23)。
6.根據權利要求5所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述連接筒(5)的一側內壁開設有第六通孔，第六通孔與安裝槽相通，第六通孔內轉動安裝有轉桿(25)，轉桿(25)的一端固定安裝有第二傘齒輪(24)，第二傘齒輪(24)與第一傘齒輪(23)嚙合。
7.根據權利要求6所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述轉桿(25)的另一端固定安裝有第三傘齒輪(26)，第三連接管(16)與套管(17)的外側均固定安裝有第四傘齒輪(27)，第三傘齒輪(26)與兩個第四傘齒輪(27)嚙合。
8.根據權利要求7所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述安裝槽內轉動安裝有第二轉軸(31)，第三連接管(16)的外側與第二轉軸(31)的外側分別固定安裝有第一鏈輪(28)和第二鏈輪(30)，第一鏈輪(28)和第二鏈輪(30)上嚙合有同一個鏈條(29)。
9.根據權利要求8所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述筒體(2)的外側開設有滑孔，滑孔與安裝槽相通，滑孔內滑動安裝有導桿(12)，第二轉軸(31)的外側固定安裝有偏心輪(32)，偏心輪(32)與導桿(12)相配合。
10.根據權利要求9所述的一種用于污泥處理設備的刮泥裝置，其特征在于，所述導桿(12)的一端固定安裝有連接板(11)，連接板(11)的一側固定安裝有堵頭(10)，堵頭(10)與排污口(9)相配合，導桿(12)的外側套設有復位彈簧(13)，復位彈簧(13)的兩端分別與筒體(2)的外側和連接板(11)的外側固定連接。
發明內容
本發明的目的是為了解決現有技術中存在刮泥裝置在使用過程中，通過噴氣對過濾板攔截的污泥進行清理，不便于對過濾板攔截的較大雜質進行清理，從而導致降低處理效果的缺點，而提出的一種用于污泥處理設備的刮泥裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種用于污泥處理設備的刮泥裝置，包括底座，所述底座的頂部固定安裝有筒體，筒體的頂部固定連接有筒蓋，筒體的外側開設有進污口，筒體內固定安裝有過濾板，筒體內固定安裝有支柱，支柱內開設有安裝槽，安裝槽內設置有沖洗機構和刮泥機構，筒體的外側固定安裝有連接筒，連接筒內固定安裝有固定桿，筒體的外側開設有排污口，支柱上開設有第一通孔，第一通孔與安裝槽相通，第一通孔內固定安裝有套管，刮泥機構包括兩個豎板，兩個豎板固定安裝在套管的外側，兩個豎板的底部均開設有滑槽，兩個滑槽內均滑動安裝有刮板，兩個刮板的頂部均固定連接有多個壓縮彈簧，多個壓縮彈簧的一端分別與兩個滑槽的內壁固定連接。
優選的，所述筒體的外側開設有第三通孔，第三通孔內轉動安裝有第二連接管，第二連接管的一端與連接筒的頂部固定連通，第二連接管的另一端固定連通有彎頭。
優選的，所述固定桿上開設有第五通孔，第五通孔內轉動安裝有第一轉軸，第一轉軸的外側固定套設有渦輪，第一轉軸的一端固定安裝有第一傘齒輪。
優選的，所述轉桿的另一端固定安裝有第三傘齒輪，第三連接管與套管的外側均固定安裝有第四傘齒輪，第三傘齒輪與兩個第四傘齒輪嚙合。
優選的，所述筒體的外側開設有滑孔，滑孔與安裝槽相通，滑孔內滑動安裝有導桿，第二轉軸的外側固定安裝有偏心輪，偏心輪與導桿相配合。
優選的，所述導桿的一端固定安裝有連接板，連接板的一側固定安裝有堵頭，堵頭與排污口相配合，導桿的外側套設有復位彈簧，復位彈簧的兩端分別與筒體的外側和連接板的外側固定連接。
優選的，所述安裝槽內轉動安裝有第二轉軸，第三連接管的外側與第二轉軸的外側分別固定安裝有第一鏈輪和第二鏈輪，第一鏈輪和第二鏈輪上嚙合有同一個鏈條。
優選的，所述連接筒的一側內壁開設有第六通孔，第六通孔與安裝槽相通，第六通孔內轉動安裝有轉桿，轉桿的一端固定安裝有第二傘齒輪，第二傘齒輪與第一傘齒輪嚙合。
優選的，所述沖洗機構包括第三連接管，支柱的頂部開設有第四通孔，第四通孔與安裝槽相通，第三連接管轉動安裝在第四通孔與彎頭內，第三連接管的一端固定連通有第四連接管，第四連接管的外側固定連通有多個噴頭，第三連接管滑動安裝在套管內。
優選的，所述筒體的底部?jī)?nèi)壁固定安裝有泵體，筒體的外側開設有第二通孔，第二通孔內固定安裝有第一連接管，第一連接管的一端與泵體的輸出口固定連通，第一連接管的另一端與連接筒的底部固定連通。
本發明中，所述一種用于污泥處理設備的刮泥裝置的有益效果：
1、本方案當開啟泵體時，泵體可以將筒體內的水通過第一連接管、第二連接管、第三連接管和第四連接管輸送至多個噴頭內，進而多個噴頭可以對過濾板進行沖洗。
2、本方案當水流流經筒體內時，水流壓力帶動渦輪旋轉，第一轉軸帶動第一傘齒輪轉動，轉桿帶動第二傘齒輪轉動，第二傘齒輪帶動兩個第三傘齒輪轉動，兩個第三傘齒輪分別帶動第三連接管和和套管轉動，套管帶動兩個豎板和兩個刮板旋轉，進而兩個刮板可以對過濾板攔截的污泥進行刮除。
3、本方案當?shù)谌B接管轉動時，第三連接管帶動第一鏈輪轉動，第一鏈輪通過鏈條帶動第二鏈輪轉動，第二鏈輪帶動第二轉軸轉動，第二轉軸帶動偏心輪轉動，偏心輪帶動導桿水平移動，導桿帶動連接板水平移動，連接板拉伸服務彈簧，當偏心輪轉動至一定位置時，復位彈簧通過形變力帶動連接板復位，進而堵頭可以間歇啟閉排污口。
本發明能夠在使用過程中，便于對過濾板攔截的污泥進行充分刮除清理，且便于對過濾板攔截的較大雜質進行清理，從而可以有效提高處理效果，結構簡單，使用方便。
（發明人：溫子鵬;曹紀紅;張湘娥;蔡榮;齊繼紅;溫金傳;陳濤）
