公布日：2023.09.22
申請日：2023.08.17
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/66(2006.01)I;B01D29/72(2006.01)I
摘要
本發明涉及工業廢水處理技術領域，且公開了一種用于工業廢水處理的過濾裝置，包括桶體，所述桶體外表面上端連接有進水管，所述桶體外表面下端連接有出水管，所述桶體內壁環形固定連接有四個固定柱，所述桶體內壁設置有過濾裝置，通過向上提起連接架，帶動過濾板上移，從而可以使過濾板通過滑槽順著固定柱豎直進行上移，方便將過濾板提起脫離桶體進行清理，也方便在桶體內部豎直抖動過濾板對漏孔進行清理，通過在向上提起過濾板時，連接膜可以受水的阻力帶動連接膜移動，從而方便帶動連接膜內部的水流向上沖擊過濾板，可以有效的對漏孔進行清理，在連接膜受沖擊形變時，水流可以在固定板的阻隔下通過固定板帶動偏轉板偏轉。
權利要求書

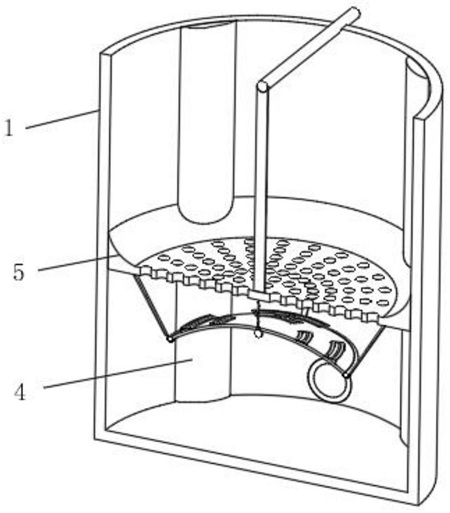

1.一種用于工業廢水處理的過濾裝置，包括桶體(1)，其特征在于：所述桶體(1)外表面上端連接有進水管(2)，所述桶體(1)外表面下端連接有出水管(3)，所述桶體(1)內壁環形固定連接有四個固定柱(4)，所述桶體(1)內壁設置有過濾裝置(5)。
2.根據權利要求1所述的一種用于工業廢水處理的過濾裝置，其特征在于：所述過濾裝置(5)包括過濾板(51)，所述過濾板(51)頂部中軸處固定連接有連接架(52)，所述過濾板(51)外表面環形開設有四個滑槽(53)，所述過濾板(51)內壁開設有漏孔(54)，所述過濾板(51)正下方設置有拉動機構(55)。
3.根據權利要求2所述的一種用于工業廢水處理的過濾裝置，其特征在于：所述連接架(52)上端與桶體(1)卡接，四個所述固定柱(4)外表面分別與四個滑槽(53)內壁接觸。
4.根據權利要求2所述的一種用于工業廢水處理的過濾裝置，其特征在于：所述拉動機構(55)包括連接膜(551)，所述連接膜(551)外表面環形設置有四個固定桿(554)，四個所述固定桿(554)頂部均與過濾板(551)底部固定連接，所述連接膜(551)內部中軸處設置有彈力繩(552)，所述彈力繩(552)貫穿連接膜(551)且與過濾板(51)底部中軸處固定連接，所述彈力繩(552)底部固定連接有卡珠(553)，所述連接膜(551)外表面設置有輔助件(556)。
5.根據權利要求4所述的一種用于工業廢水處理的過濾裝置，其特征在于：四個所述固定桿(554)底部均與四個連接膜(551)外端的外表面固定連接，四個所述固定桿(554)下端均開設有開孔(555)。
6.根據權利要求4所述的一種用于工業廢水處理的過濾裝置，其特征在于：所述輔助件(556)包括連接板(5561)，所述連接板(5561)靠近連接膜(551)內部的一端與連接膜(551)外表面固定連接，所述連接板(5561)靠近連接膜(551)外部的一端固定連接有三個豎桿(5562)，所述連接板(5561)內部開設有連通槽(5563)，所述連通槽(5563)內部設置有偏轉板(5565)，所述偏轉板(5565)表面固定連接有固定板(5566)，所述連接板(5561)下端固定連接有保護罩(5564)，所述偏轉板(5565)的形狀與連通槽(5563)的形狀相適配，所述偏轉板(5565)通過轉軸與連接板(5561)轉動連接。
7.根據權利要求6所述的一種用于工業廢水處理的過濾裝置，其特征在于：所述輔助件(556)的數量為四組，四組所述輔助件(556)呈環形設置在連接膜(551)表面。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種用于工業廢水處理的過濾裝置，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種用于工業廢水處理的過濾裝置，包括桶體，所述桶體外表面上端連接有進水管，所述桶體外表面下端連接有出水管，所述桶體內壁環形固定連接有四個固定柱，所述桶體內壁設置有過濾裝置。
優選的，所述過濾裝置包括過濾板，所述過濾板頂部中軸處固定連接有連接架，所述過濾板外表面環形開設有四個滑槽，所述過濾板內壁開設有漏孔，所述過濾板正下方設置有拉動機構。
優選的，所述連接架上端與桶體卡接，四個所述固定柱外表面分別與四個滑槽內壁接觸。
優選的，所述拉動機構包括連接膜，所述連接膜外表面環形設置有四個固定桿，四個所述固定桿頂部均與過濾板底部固定連接，所述連接膜內部中軸處設置有彈力繩，所述彈力繩貫穿連接膜且與過濾板底部中軸處固定連接，所述彈力繩底部固定連接有卡珠，所述連接膜外表面設置有輔助件。
優選的，四個所述固定桿底部均與四個連接膜外端的外表面固定連接，四個所述固定桿下端均開設有開孔。
優選的，所述輔助件包括連接板，所述連接板靠近連接膜內部的一端與連接膜外表面固定連接，所述連接板靠近連接膜外部的一端固定連接有三個豎桿，所述連接板內部開設有連通槽，所述連通槽內部設置有偏轉板，所述偏轉板表面固定連接有固定板，所述連接板下端固定連接有保護罩，所述偏轉板的形狀與連通槽的形狀相適配，所述偏轉板通過轉軸與連接板轉動連接。
優選的，所述輔助件的數量為四組，四組所述輔助件呈環形設置在連接膜表面。
與現有技術相比，本發明提供了一種用于工業廢水處理的過濾裝置，具備以下有益效果：
1、本發明通過向上提起連接架，帶動過濾板上移，從而可以使過濾板通過滑槽順著固定柱豎直進行上移，方便將過濾板提起脫離桶體進行清理，也方便在桶體內部豎直抖動過濾板對漏孔進行清理。
2、本發明通過在向上提起過濾板時，連接膜可以受水的阻力帶動連接膜移動，從而在卡珠和彈力繩的限制下形變帶動連接膜內部的水流向上沖擊過濾板，可以有效的對漏孔進行清理。
3、本發明通過在連接膜受沖擊形變時，水流可以在固定板的阻隔下通過固定板帶動偏轉板偏轉，使偏轉板與連接板表面形成一個鈍角，從而可以使水流可以更好的被帶動沖擊過濾板，保證對過濾板的清理效果更好。
4、本發明通過設置豎桿保證連接板不會被水流沖擊的過于偏轉，可以有效的帶動水流上升，再通過設置開孔可以有效的防止雜質堆積在固定桿與連接膜外端的連接處，避免連接膜被腐蝕影響正常的使用壽命。
（發明人：江國英;任兆杰;秦利飛）
