公布日：2024.03.12
申請日：2023.12.12
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種化工污水處理設備及其處理方法，包括箱體，還包括有沉降結構和過濾清理組件；所述沉降結構包括內箱、輸入端殼、沉降箱、輸入端管上連端、下連端、受壓塊、擺柄、驅動輪、電機，所述內箱固定連接在箱體的內壁，所述輸入端殼設置在內箱的內側面，所述沉降箱固定連接在內箱的內側面，所述輸入端管固定連接在輸入端殼的左側面，所述上連端固定連接在沉降箱的右側面，所述下連端設置在上連端的下方，所述受壓塊設置在內箱的底端，所述擺柄設置連接在受壓塊的底側，所述電機固定連接在箱體內部，所述驅動輪固定連接在的輸出軸上，本發明，具有實用性強和防止濾網堵塞的特點。
權利要求書

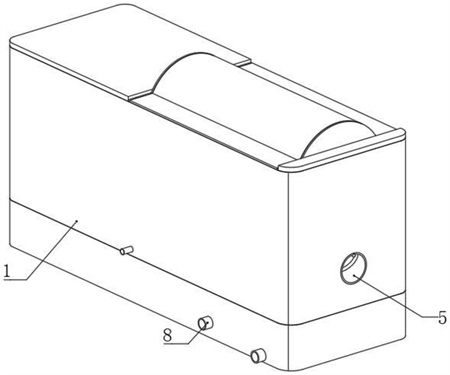

1.一種化工污水處理設備，包括箱體（1），其特征在于：還包括有沉降結構和過濾清理組件（9）；所述沉降結構包括內箱（2）、輸入端殼（3）、沉降箱（4）、輸入端管（7）上連端（10）、下連端（11）、受壓塊（12）、擺柄（13）、驅動輪（14）、電機（15），所述內箱（2）固定連接在箱體（1）的內壁，所述輸入端殼（3）設置在內箱（2）的內側面，所述沉降箱（4）固定連接在內箱（2）的內側面，所述輸入端管（7）固定連接在輸入端殼（3）的左側面，所述上連端（10）固定連接在沉降箱（4）的右側面，所述下連端（11）設置在上連端（10）的下方，所述受壓塊（12）設置在內箱（2）的底端，所述擺柄（13）設置連接在受壓塊（12）的底側，所述電機（15）固定連接在箱體（1）內部，所述驅動輪（14）固定連接在的輸出軸上；所述過濾清理組件（9）包括過濾刮板（91）、沉降濾板（92）、滑動豎桿（93）、側槽透網（94），所述過濾刮板（91）設置在沉降箱（4）的內部，所述滑動豎桿（93）固定連接在過濾刮板（91）的中間位置，所述側槽透網（94）設置在沉降濾板（92）的兩側；所述擺柄（13）與受壓塊（12）相貼合，所述受壓塊（12）的上方設置有彈簧，所述受壓塊（12）與滑動豎桿（93）固定連接，所述下連端（11）與沉降箱（4）相連通；所述下連端（11）的側面設置有抽液分離裝置（5），所述抽液分離裝置（5）包括分離結構和輸送結構，所述分離結構包括轉軸桿（51）、下管筒（52）、封閉套環（55）、下輸管（56）、擺板輪（57），所述轉軸桿（51）轉動連接在下連端（11）側面，所述下管筒（52）固定連接在下連端（11）的末端，所述封閉套環（55）轉動連接在下管筒（52）的外側，所述下輸管（56）固定連接在封閉套環（55）的底端，所述擺板輪（57）固定連接在下管筒（52）的末端；所述輸送結構包括內濾網筒（53）、導料條（54）、撥管條（58），所述內濾網筒（53）固定連接在下管筒（52）的內側，所述導料條（54）固定連接在內濾網筒（53）的內側，所述撥管條（58）固定連接在下管筒（52）的外側面，所述擺板輪（57）的一處葉片上設置有凸塊；所述轉軸桿（51）的外側設置有傳動輪，且傳動輪與驅動輪（14）相貼合，所述內濾網筒（53）延伸出箱體（1）外側；所述擺板輪（57）的上方設置有排水過濾裝置（6），所述排水過濾裝置（6）包括過濾結構和吸水結構，所述過濾結構包括固軸管（61）、上管筒（62）、外濾罩（63），所述固軸管（61）固定連接在上連端（10）的側面，所述上管筒（62）固定連接在固軸管（61）的末端，所述外濾罩（63）固定連接在上管筒（62）的內側面；所述吸水結構包括輸液軸管（64）、細攪管（65）、螺旋管（66）、驅動擺輪（67），所述輸液軸管（64）固定連接在外濾罩（63）的內側軸心處，所述細攪管（65）固定連接在輸液軸管（64）的外側面，所述螺旋管（66）纏繞在下管筒（52）的外側，所述驅動擺輪（67）固定連接在上管筒（62）的末端；所述螺旋管（66）末端與輸液軸管（64）轉動連接，所述螺旋管（66）與撥管條（58）相貼合，所述驅動擺輪（67）與擺板輪（57）構成傳動結構；所述下輸管（56）的底側設置有分項收集裝置（8），所述分項收集裝置（8）包括收集箱（81）、出液端口（82）、分固端口（83）、過濾擋板（84）和疏通組件，所述收集箱（81）固定連接在下輸管（56）的底端，所述出液端口（82）固定連接在收集箱（81）的側面，所述分固端口（83）固定連接在收集箱（81）的側面，所述疏通組件包括受壓桿（85）、提升板（86）、疏通桿（87），所述過濾擋板（84）轉動連接在收集箱（81）的內側，所述受壓桿（85）滑動連接在收集箱（81）的上表面，所述提升板（86）固定連接自受壓桿（85）的底端，所述疏通桿（87）固定連接在過濾擋板（84）的頂端，所述提升板（86）的底側設置有彈簧。
2.根據權利要求1所述的一種化工污水處理設備的處理方法，其特征在于，包括以下步驟：S1：首先，需要將工業廢水的排水管道與箱體（1）側面的輸入端管（7）進行連接，讓液體通過輸入端管（7）進入到輸入端殼（3）內，并通過輸入端殼（3）進入到沉降箱（4）內，并通過過濾清理組件（9）進行處理；S2：然后，側槽透網（94）內側放置物料，將廢水中重金屬元素與物料反應生產沉淀，并讓沉淀順著及廢水中含帶的泥沙輸送到下連端（11）內；S3：隨后，攜帶沉淀的廢水會通過下連端（11）向外輸出，此時沉淀會留在內濾網筒（53）內，而廢水會透過內濾網筒（53），并讓內濾網筒（53）內的水通過下輸管（56）進入到下輸管（56）內；S4：同時，上連端（10）連接的固軸管（61）進入到上管筒（62）的廢液，會流動到上管筒（62）與外濾罩（63）之間，而廢水內的懸浮物會被過濾在外濾罩（63）的外側，而廢水會透過外濾罩（63）進入內部，而廢水通過細攪管（65）進入到輸液軸管（64）內，并通過螺旋管（66）抽輸出即可；S5：最后，下輸管（56）排出液體會進入到收集箱（81）的內部，進入到收集箱（81）內的液體會通過過濾擋板（84）過濾。
發明內容
本發明的目的在于提供一種化工污水處理設備及其處理方法，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種化工污水處理設備，包括箱體，還包括有沉降結構和過濾清理組件；所述沉降結構包括內箱、輸入端殼、沉降箱、輸入端管上連端、下連端、受壓塊、擺柄、驅動輪、電機，所述內箱固定連接在箱體的內壁，所述輸入端殼設置在內箱的內側面，所述沉降箱固定連接在內箱的內側面，所述輸入端管固定連接在輸入端殼的左側面，所述上連端固定連接在沉降箱的右側面，所述下連端設置在上連端的下方，所述受壓塊設置在內箱的底端，所述擺柄設置連接在受壓塊的底側，所述電機固定連接在箱體內部，所述驅動輪固定連接在的輸出軸上；所述過濾清理組件包括過濾刮板、沉降濾板、滑動豎桿、側槽透網，所述過濾刮板設置在沉降箱的內部，所述滑動豎桿固定連接在過濾刮板的中間位置，所述側槽透網設置在沉降濾板的兩側，所述擺柄與受壓塊相貼合，所述受壓塊的上方設置有彈簧，所述受壓塊與滑動豎桿固定連接，所述下連端與沉降箱相連通，通過上述結構，對工業產品加工后，產生的工業廢水進行處理時，需要將工業廢水的排水管道與箱體側面的輸入端管進行連接，讓液體通過輸入端管進入到輸入端殼內，并通過輸入端殼進入到沉降箱內，再通過過濾清理組件進行處理，廢液中的懸浮物會隨上層水流流動一同進入到過濾刮板的上方，并進入到上連端內，而液體中含有的較重顆粒物，會隨部分水流動透過過濾刮板向下移動，向下流動的液體并通過沉降濾板進行過濾，并配合側槽透網內側放置的物料，將廢水中重金屬元素通過物料之間時反應，生產沉淀，并讓沉淀順著及廢水中含帶的泥沙輸送到下連端內，同時電機運作時，會帶動輸送軸連接的擺柄轉動，進而讓受壓塊擠壓彈簧，從而讓受壓塊推動滑動豎桿向上移動，并讓滑動豎桿移動時帶動外側固定的過濾刮板移動，通過過濾刮板移動，讓上方沉降能夠向下滲透，并讓過濾刮板貼合側槽透網側面，對側槽透網過濾結構起到清理的作用，防止側槽透網被堵塞影響過濾板效果。
根據上述技術方案，所述下連端的側面設置有抽液分離裝置，所述抽液分離裝置包括分離結構和輸送結構，所述分離結構包括轉軸桿、下管筒、封閉套環、下輸管、擺板輪，所述轉軸桿轉動連接在下連端側面，所述下管筒固定連接在下連端的末端，所述封閉套環轉動連接在下管筒的外側，所述下輸管固定連接在封閉套環的底端，所述擺板輪固定連接在下管筒的末端，所述輸送結構包括內濾網筒、導料條、撥管條，所述內濾網筒固定連接在下管筒的內側，所述導料條固定連接在內濾網筒的內側，所述撥管條固定連接在下管筒的外側面，所述擺板輪的一處葉片上設置有凸塊，所述轉軸桿的外側設置有傳動輪，且傳動輪與驅動輪相貼合，所述內濾網筒延伸出箱體外側，通過上述結構，攜帶沉淀的廢水會通過下連端向外輸出，并通過上連端連接的轉軸桿進入到下管筒內，而下管筒通過轉軸桿外側的傳動輪與驅動輪貼合，從而帶動下管筒整體轉動，當廢水進入到下管筒內時，會先進入到下管筒內的內濾網筒內，此時沉淀會留在內濾網筒內，而廢水會透過內濾網筒，并讓內濾網筒內的水通過下輸管進入到下輸管內，隨后伴隨著下管筒整體的轉動，讓內濾下管筒內的內濾網筒也一同轉動，進而讓內濾網筒通過內側的導料條，將固體物料排出，通過內濾網筒實現過濾的同時，并讓固體物料和液體分離，同時利用導料條將附著在內濾網筒內側的物料推出，起到促進排料的作用，而內濾下管筒轉動的同時會帶動外側的撥管條轉動。
根據上述技術方案，所述擺板輪的上方設置有排水過濾裝置，所述排水過濾裝置包括過濾結構和吸水結構，所述過濾結構包括固軸管、上管筒、外濾罩，所述固軸管固定連接在上連端的側面，所述上管筒固定連接在固軸管的末端，所述外濾罩固定連接在上管筒的內側面，所述吸水結構包括輸液軸管、細攪管、螺旋管、驅動擺輪，所述輸液軸管固定連接在外濾罩的內側軸心處，所述細攪管固定連接在輸液軸管的外側面，所述螺旋管纏繞在下管筒的外側，所述驅動擺輪固定連接在上管筒的末端，所述螺旋管末端與輸液軸管轉動連接，所述螺旋管與撥管條相貼合，所述驅動擺輪與擺板輪構成傳動結構，通過上述結構，當下管筒轉動時，下管筒末端連接的擺板輪將轉動，并通過擺板輪轉動帶動驅動擺輪轉動，進而讓驅動擺輪帶動輸液軸管，并讓輸液軸管轉動時，通過輸液軸管外側連接的細攪管對上管筒內起到攪動的作用，通過上連端連接的固軸管進入到上管筒的廢液，會流動到上管筒與外濾罩之間，而廢水內的懸浮物會被過濾在外濾罩的外側，而廢水會透過外濾罩進入內部，通過下管筒帶動外側撥管條轉動，讓撥管條帶動撥管條與螺旋管貼合，讓螺旋管內的空氣流動，進而讓螺旋管走輸液軸管內的空氣，讓上管筒內側的廢水通過細攪管進入到輸液軸管內，液體通過外濾罩過濾，將廢水與懸浮物分離的同時，并利用細攪管將外濾罩內側的水進行抽取，通過細管抽取，起到進一步過濾的作用。
根據上述技術方案，所述下輸管的底側設置有分項收集裝置，所述分項收集裝置包括收集箱、出液端口、分固端口、過濾擋板和疏通組件，所述收集箱固定連接在下輸管的底端，所述出液端口固定連接在收集箱的側面，所述分固端口固定連接在收集箱的側面，所述疏通組件包括受壓桿、提升板、疏通桿，所述過濾擋板轉動連接在收集箱的內側，所述受壓桿滑動連接在收集箱的上表面，所述提升板固定連接自受壓桿的底端，所述疏通桿固定連接在過濾擋板的頂端，所述提升板的底側設置有彈簧，通過上述結構，下輸管排出液體會進入到收集箱的內部，進入到收集箱內的液體會通過過濾擋板過濾，讓液體透過過濾擋板的液體從出液端口流出，讓殘留很多細小顆粒的液體留在過濾擋板的上方，并通過分固端口排出，并通過流動的液體將過濾擋板上的廢料沖洗并通過分固端口輸出。
一種化工污水處理設備的處理方法，包括以下步驟：
S1：首先，需要將工業廢水的排水管道與箱體側面的輸入端管進行連接，讓液體通過輸入端管進入到輸入端殼內，并通過輸入端殼進入到沉降箱內，并通過過濾清理組件進行處理；
S2：然后，側槽透網內側放置物料，將廢水中重金屬元素與物料反應生產沉淀，并讓沉淀順著及廢水中含帶的泥沙輸送到下連端內；
S3：隨后，攜帶沉淀的廢水會通過下連端向外輸出，此時沉淀會留在內濾網筒內，而廢水會透過內濾網筒，并讓內濾網筒內的水通過下輸管進入到下輸管內；
S4：同時，上連端連接的固軸管進入到上管筒的廢液，會流動到上管筒與外濾罩之間，而廢水內的懸浮物會被過濾在外濾罩的外側，而廢水會透過外濾罩進入內部，而廢水通過細攪管進入到輸液軸管內，并通過螺旋管抽輸出即可；
S5：最后，下輸管排出液體會進入到收集箱的內部，進入到收集箱內的液體會通過過濾擋板過濾。
與現有技術相比，本發明所達到的有益效果是：
本發明，通過設置有過濾清理組件、過濾刮板、沉降濾板、滑動豎桿、側槽透網、上連端、下連端、受壓塊、擺柄、驅動輪、電機，配合側槽透網內側放置的物料，將廢水中重金屬元素通過物料之間時反應，生產沉淀，并讓沉淀順著及廢水中含帶的泥沙輸送到下連端內，根據廢料的不同物料性質進行分項處理，提升處理效果，同時，對側槽透網過濾結構起到清理的作用，防止側槽透網被堵塞影響過濾板效果；
本發明，通過設置有轉軸桿、下管筒、內濾網筒、導料條、封閉套環、下輸管、擺板輪、撥管條，通過內濾網筒實現過濾的同時，并讓固體物料和液體分離，同時利用導料條將附著在內濾網筒內側的物料推出，起到促進排料的作用，而內濾下管筒轉動的同時會帶動外側的撥管條轉動，對廢液起到攪拌的作用通過攪拌產生的離心，將固態物料向內濾下管筒內壁分離；
本發明，通過設置有固軸管、上管筒、外濾罩、輸液軸管、細攪管、螺旋管、驅動擺輪，讓上管筒內側的廢水通過細攪管進入到輸液軸管內，從而讓廢液中的懸浮物與廢水分離，利用細攪管將外濾罩內側的水進行抽取，通過細管抽取，起到進一步過濾的作用，進一步提升過濾效果；
本發明，通過設置有收集箱、出液端口、分固端口、過濾擋板，通過流動的液體將過濾擋板上的廢料沖洗并通過分固端口輸出，出液端口輸出液體可直接排出，分固端口流出液體需要進行收集，便于后續清理。
（發明人：陳徐;史威杰）
