公布日：2023.09.22
申請日：2023.08.10
分類號：B01F35/71(2022.01)I;B01F35/12(2022.01)I;B01F33/841(2022.01)I;B01F27/091(2022.01)I
摘要
本發明公開了一種廢水處理的一體化復合劑混合設備，包括混合外筒和支撐架，所述混合外筒設置在支撐架內部并與支撐架內壁固定連接，還包括攪拌裝置，該攪拌裝置設置在混合外筒內部，所述攪拌裝置底部固定連接有驅動電機，所述驅動電機設置在混合外筒底部并與混合外筒底部固定連接，所述驅動電機的驅動軸貫穿混合外筒底部并通過密封軸承與混合外筒底部轉動連接，本發明涉及廢水處理復合劑混合技術領域。該一種廢水處理的一體化復合劑混合設備，使得攪拌裝置在對混合外筒內部的物料進行攪拌時能夠充分對底部的物料進行攪拌，避免物料沉淀在底部導致混合外筒內部混合物料上下濃度不同的情況。
權利要求書

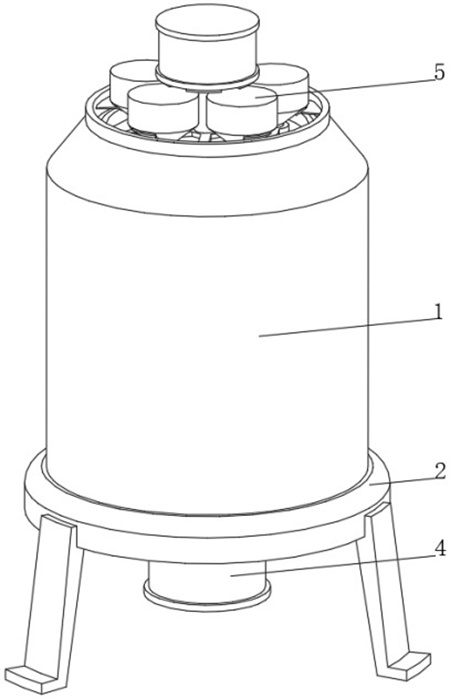

1.一種廢水處理的一體化復合劑混合設備，包括混合外筒（1）和支撐架（2），所述混合外筒（1）設置在支撐架（2）內部并與支撐架（2）內壁固定連接，其特征在于：還包括攪拌裝置（3），該攪拌裝置（3）設置在混合外筒（1）內部，所述攪拌裝置（3）底部固定連接有驅動電機（4），所述驅動電機（4）設置在混合外筒（1）底部并與混合外筒（1）底部固定連接，所述驅動電機（4）的驅動軸貫穿混合外筒（1）底部并通過密封軸承與混合外筒（1）底部轉動連接；進料裝置（5），該進料裝置（5）設置在混合外筒（1）頂部，所述進料裝置（5）通過支架與混合外筒（1）頂部固定連接，所述進料裝置（5）用于向混合外筒（1）內部添加物料。
2.根據權利要求1所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述進料裝置（5）包括限位圈（51），所述限位圈（51）內壁轉動連接有轉動圈（52），所述轉動圈（52）內壁固定連接有轉動支架（53），所述轉動支架（53）內壁固定連接有緩存筒（54），所述緩存筒（54）設置有多組并且均勻分布在轉動支架（53）上，所述緩存筒（54）底部連通有排料管（55），所述緩存筒（54）頂部固定連接有固定架（56），所述固定架（56）頂部固定連接有進料電機（57），所述進料電機（57）的驅動軸與轉動支架（53）頂部中心位置固定連接。
3.根據權利要求2所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述限位圈（51）設置在混合外筒（1）頂部并與混合外筒（1）內部連通，所述排料管（55）底部延伸至混合外筒（1）內部。
4.根據權利要求2所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述緩存筒（54）頂部連通有進料嘴，所述限位圈（51）底部與混合外筒（1）內部連通。
5.根據權利要求2所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述排料管（55）包括管體（551），所述管體（551）一側開設有排料孔（552），所述管體（551）上遠離排料孔（552）的一側固定連接有弧形彈簧（553），所述管體（551）一側設置有弧形板（554），所述弧形板（554）的內側壁固定連接有密封堵頭（555），所述弧形板（554）靠近密封堵頭（555）的一側正對排料孔（552），所述弧形板（554）兩側均與弧形彈簧（553）固定連接。
6.根據權利要求5所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述管體（551）頂部與緩存筒（54）底部連通，所述排料孔（552）和密封堵頭（555）均設置有多組并且一一對應。
7.根據權利要求1所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述攪拌裝置（3）包括攪拌軸（31），所述攪拌軸（31）上套設并固定連接有攪拌支架（32），所述攪拌支架（32）頂部固定連接有傾斜板（33），所述傾斜板（33）兩側均固定連接有聚水板（34），所述攪拌支架（32）底部固定連接有刮板（35），所述刮板（35）頂部固定連接有豎桿（36），所述豎桿（36）設置有多組并且均勻分布在刮板（35）頂部。
8.根據權利要求7所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述攪拌軸（31）底部與驅動電機（4）的驅動軸固定連接，所述刮板（35）底部貼在混合外筒（1）內部底部并與混合外筒（1）內壁底部滑動連接。
9.根據權利要求7所述的一種廢水處理的一體化復合劑混合設備，其特征在于：所述傾斜板（33）與豎直方向成夾角傾斜，所述傾斜板（33）設置有多組并且均勻分布在攪拌支架（32）上。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種廢水處理的一體化復合劑混合設備，包括混合外筒和支撐架，所述混合外筒設置在支撐架內部并與支撐架內壁固定連接，還包括攪拌裝置，該攪拌裝置設置在混合外筒內部，所述攪拌裝置底部固定連接有驅動電機，所述驅動電機設置在混合外筒底部并與混合外筒底部固定連接，所述驅動電機的驅動軸貫穿混合外筒底部并通過密封軸承與混合外筒底部轉動連接，使得攪拌裝置在對混合外筒內部的物料進行攪拌時能夠充分對底部的物料進行攪拌，避免物料沉淀在底部導致混合外筒內部混合物料上下濃度不同的情況；進料裝置，該進料裝置設置在混合外筒頂部，所述進料裝置通過支架與混合外筒頂部固定連接，所述進料裝置用于向混合外筒內部添加物料。
優選的，所述進料裝置包括限位圈，所述限位圈內壁轉動連接有轉動圈，所述轉動圈內壁固定連接有轉動支架，所述轉動支架內壁固定連接有緩存筒，所述緩存筒設置有多組并且均勻分布在轉動支架上，所述緩存筒底部連通有排料管，所述緩存筒頂部固定連接有固定架，所述固定架頂部固定連接有進料電機，所述進料電機的驅動軸與轉動支架頂部中心位置固定連接，使得緩存筒能夠從混合外筒內部的各個位置將物料排出，方便使排入混合外筒內部的物料分布更加均勻，從而提高攪拌效率。
優選的，所述限位圈設置在混合外筒頂部并與混合外筒內部連通，所述排料管底部延伸至混合外筒內部。
優選的，所述緩存筒頂部連通有進料嘴，所述限位圈底部與混合外筒內部連通。
優選的，所述排料管包括管體，所述管體一側開設有排料孔，所述管體上遠離排料孔的一側固定連接有弧形彈簧，所述管體一側設置有弧形板，所述弧形板的內側壁固定連接有密封堵頭，所述弧形板靠近密封堵頭的一側正對排料孔，所述弧形板兩側均與弧形彈簧固定連接，方便提高物料的混合效率，排料孔設置有多組并且豎直分布在管體上方，使得物料能夠從混合外筒內部不同高度排出，使得混合外筒內部不同高度物料分布都比較均勻，混合效果較好。
優選的，所述管體頂部與緩存筒底部連通，所述排料孔和密封堵頭均設置有多組并且一一對應。
優選的，所述攪拌裝置包括攪拌軸，所述攪拌軸上套設并固定連接有攪拌支架，所述攪拌支架頂部固定連接有傾斜板，所述傾斜板兩側均固定連接有聚水板，所述攪拌支架底部固定連接有刮板，所述刮板頂部固定連接有豎桿，所述豎桿設置有多組并且均勻分布在刮板頂部，可通過聚水板對傾斜板上的物料進行阻擋，避免物料從傾斜板兩側流走，使得傾斜板能夠抬升更多的物料，設置有刮板和豎桿可對混合外筒內壁底部的物料進行攪動，避免物料沉淀在混合外筒內壁底部導致上下濃度差距較大的情況。
優選的，所述攪拌軸底部與驅動電機的驅動軸固定連接，所述刮板底部貼在混合外筒內部底部并與混合外筒內壁底部滑動連接。
優選的，所述傾斜板與豎直方向成夾角傾斜，所述傾斜板設置有多組并且均勻分布在攪拌支架上。
本發明提供了一種廢水處理的一體化復合劑混合設備。具備以下有益效果：1.該一種廢水處理的一體化復合劑混合設備，使用時通過進料裝置將物料送入混合外筒內部，然后缺東驅動電機，驅動電機帶動攪拌裝置對混合外筒內部的物料進行混合，由于驅動電機以及攪拌裝置均設置在混合外筒的底部，使得攪拌裝置在對混合外筒內部的物料進行攪拌時能夠充分對底部的物料進行攪拌，避免物料沉淀在底部導致混合外筒內部混合物料上下濃度不同的情況。
2.該一種廢水處理的一體化復合劑混合設備，設置有進料裝置，使用時通過將物料放入緩存筒內部，緩存筒內部的物料通過排料管排入混合外筒內部，同時通過進料電機帶動轉動支架轉動，轉動支架帶動緩存筒轉動，使得緩存筒能夠從混合外筒內部的各個位置將物料排出，方便使排入混合外筒內部的物料分布更加均勻，從而提高攪拌效率。
3.該一種廢水處理的一體化復合劑混合設備，設置有排料管，使用時緩存筒內部的物料進入管體內部，當緩存筒轉動時，帶動管體轉動，管體通過弧形彈簧帶動弧形板轉動，同時管體內部的物料在慣性力的作用下將密封堵頭從排料孔中推出，此時物料即可從排料孔中排出，方便通過進料電機控制排料孔的開閉，無需對排料孔進行單獨控制，使用方便，同時管體以及弧形板在轉動時還能夠對混合外筒內部的物料進行攪拌，方便提高物料的混合效率，排料孔設置有多組并且豎直分布在管體上方，使得物料能夠從混合外筒內部不同高度排出，使得混合外筒內部不同高度物料分布都比較均勻，混合效果較好。
4.該一種廢水處理的一體化復合劑混合設備，設置有攪拌裝置，使用時通過驅動電機帶動攪拌軸轉動，攪拌軸帶動攪拌支架轉動，攪拌支架帶動傾斜板轉動，可通過傾斜設置的傾斜板將下方的物料向上方推動，使得下方的物料能夠與上方的物料交換位置，從而帶動下方的物料與上方的物料充分混合，同時傾斜板兩側還設置有聚水板，可通過聚水板對傾斜板上的物料進行阻擋，避免物料從傾斜板兩側流走，使得傾斜板能夠抬升更多的物料，設置有刮板和豎桿可對混合外筒內壁底部的物料進行攪動，避免物料沉淀在混合外筒內壁底部導致上下濃度差距較大的情況。
（發明人：杜洋洋;高雪）
