公布日：2024.02.20
申請日：2023.11.28
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;B01D29/94(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種養豬用污水處理系統及方法，包括底座和清理組件，清理組件包括過濾箱、進料口、過濾網、移動塊、固定塊、連接塊、清潔刷、限位塊、排廢口和收集箱，將養豬過程中產生的污水從進料口倒入到過濾箱內，從而使得污水會在過濾網處過濾，此時污水中的雜質被留在過濾網上，而過濾后的污水到達過濾箱的底部，之后讓固定塊在過濾網上方橫向移動，從而清潔刷在過濾網上橫向移動，以便于將過濾網上的雜質掃至排廢口處，并最終從排廢口排出到收集箱內進行統一收集處理，通過清潔刷對過濾網過濾出來的污水中的雜質進行清理，從而避免了過濾出來的雜質被長期留在過濾網上易導致過濾網的過濾孔被堵塞的情況。
權利要求書
1.一種養豬用污水處理系統，包括底座，其特征在于，還包括清理組件；所述清理組件包括過濾箱、進料口、過濾網、移動塊、固定塊、連接塊、清潔刷、限位塊、排廢口和收集箱，所述過濾箱固設在所述底座的上表面，所述進料口與所述過濾箱連通，并位于所述過濾箱的上表面，所述過濾網與所述過濾箱滑動連接，并位于所述過濾箱遠離所述進料口的一側，所述移動塊用于移動所述固定塊，所述固定塊位于所述移動塊遠離靠近所述過濾箱的一側，所述連接塊與所述固定塊拆卸連接，并位于所述固定塊遠離所述移動塊的一側，所述清潔刷固設在所述連接塊遠離所述固定塊的一側，所述限位塊用于限位固定所述連接塊，所述排廢口與所述過濾箱連通，并位于所述過濾箱遠離所述移動塊的一側，所述收集箱與所述底座拆卸連接，并位于所述底座與所述排廢口之間。
2.如權利要求1所述的養豬用污水處理系統，其特征在于，所述移動塊包括支撐板、液壓缸和第一伸縮桿，所述支撐板固設在所述過濾箱的外側；所述液壓缸固設在所述支撐板的上表面；所述第一伸縮桿的兩端分別與所述液壓缸的輸出端和所述固定塊連接，所述第一伸縮桿貫穿所述過濾箱。
3.如權利要求1所述的養豬用污水處理系統，其特征在于，所述養豬用污水處理系統還包括除臭組件，所述除臭組件用于對污水進行除臭。
4.如權利要求3所述的養豬用污水處理系統，其特征在于，所述除臭組件包括傳輸泵、混合箱和排水管，所述傳輸泵與所述過濾箱連通，并固設在所述底座的上表面；所述混合箱與所述傳輸泵連通，并固設在所述底座的上表面；所述排水管與所述混合箱連通，并位于所述混合箱遠離所述傳輸泵的一側。
5.如權利要求4所述的養豬用污水處理系統，其特征在于，所述除臭組件還包括支撐座、電動缸和第二伸縮桿，所述支撐座固設在所述混合箱的上表面；所述電動缸固設在所述支撐座的下表面；所述第二伸縮桿與所述電動缸的輸出端連接，并位于所述電動缸的下表面。
6.如權利要求5所述的養豬用污水處理系統，其特征在于，所述除臭組件還包括攪拌電機、攪拌桿和攪拌葉片，所述攪拌電機固設在所述第二伸縮桿的下端；所述攪拌桿與所述攪拌電機的輸出端連接，并貫穿所述混合箱；所述攪拌葉片固設在所述攪拌桿的外側。
7.一種養豬用污水處理方法，應用于權利要求1至權利要求6中任一項所述的養豬用污水處理系統，其特征在于，包括以下步驟：將過濾網與過濾箱的滑槽對齊后將所述過濾網推入到所述過濾箱的滑槽內，讓所述過濾網被安裝在所述過濾箱內；將養豬過程中產生的污水從進料口倒入到所述過濾箱內，所述污水在所述過濾網處過濾，此時所述污水中的雜質被留在所述過濾網上，而過濾后的所述污水到達所述過濾箱的底部；啟動液壓缸，所述液壓缸的輸出端輸出的動力驅動第一伸縮桿進行伸縮，從而帶動固定塊在所述過濾網上進行橫向移動，進而帶動清潔刷在所述過濾網上進行橫向移動；通過所述清潔刷在所述過濾網上的橫向移動，讓所述雜質從排廢口排出到收集箱內進行統一收集處理；啟動傳輸泵，所述傳輸泵的輸出端產生的吸力將所述過濾箱底部的所述污水傳輸?shù)交旌舷鋬?nèi)；讓攪拌葉片在所述混合箱內進行上下移動和水平轉動，從而帶動所述混合箱內的除臭劑與所述污水進行混合，實現對所述污水的除臭；在對所述污水進行除臭后，打開排水管的閥門，讓所述排水管與所述混合箱連通，將所述污水從所述排水管排出，完成所述污水的處理。
發明內容
本發明的目的在于提供一種養豬用污水處理系統及方法，解決了現有的污水處理系統未設置清理組件，從而使得過濾出來的雜質被長期留在過濾網上，進而易導致過濾網的過濾孔被堵塞的技術問題。

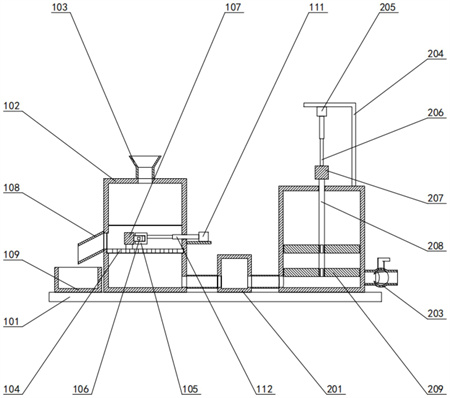

為實現上述目的，本發明提供了一種養豬用污水處理系統，包括底座，還包括清理組件；所述清理組件包括過濾箱、進料口、過濾網、移動塊、固定塊、連接塊、清潔刷、限位塊、排廢口和收集箱，所述過濾箱固設在所述底座的上表面，所述進料口與所述過濾箱連通，并位于所述過濾箱的上表面，所述過濾網與所述過濾箱滑動連接，并位于所述過濾箱遠離所述進料口的一側，所述移動塊用于移動所述固定塊，所述固定塊位于所述移動塊遠離靠近所述過濾箱的一側，所述連接塊與所述固定塊拆卸連接，并位于所述固定塊遠離所述移動塊的一側，所述清潔刷固設在所述連接塊遠離所述固定塊的一側，所述限位塊用于限位固定所述連接塊，所述排廢口與所述過濾箱連通，并位于所述過濾箱遠離所述移動塊的一側，所述收集箱與所述底座拆卸連接，并位于所述底座與所述排廢口之間。
其中，所述移動塊包括支撐板、液壓缸和第一伸縮桿，所述支撐板固設在所述過濾箱的外側；所述液壓缸固設在所述支撐板的上表面；所述第一伸縮桿的兩端分別與所述液壓缸的輸出端和所述固定塊連接，所述第一伸縮桿貫穿所述過濾箱。
其中，所述養豬用污水處理系統還包括除臭組件，所述除臭組件用于對污水進行除臭。
其中，所述除臭組件包括傳輸泵、混合箱和排水管，所述傳輸泵與所述過濾箱連通，并固設在所述底座的上表面；所述混合箱與所述傳輸泵連通，并固設在所述底座的上表面；所述排水管與所述混合箱連通，并位于所述混合箱遠離所述傳輸泵的一側。
其中，所述除臭組件還包括支撐座、電動缸和第二伸縮桿，所述支撐座固設在所述混合箱的上表面；所述電動缸固設在所述支撐座的下表面；所述第二伸縮桿與所述電動缸的輸出端連接，并位于所述電動缸的下表面。
其中，所述除臭組件還包括攪拌電機、攪拌桿和攪拌葉片，所述攪拌電機固設在所述第二伸縮桿的下端；所述攪拌桿與所述攪拌電機的輸出端連接，并貫穿所述混合箱；所述攪拌葉片固設在所述攪拌桿的外側。
本發明還提供了一種養豬用污水處理方法，包括以下步驟：
將過濾網與過濾箱的滑槽對齊后將所述過濾網推入到所述過濾箱的滑槽內，讓所述過濾網被安裝在所述過濾箱內；
將養豬過程中產生的污水從進料口倒入到所述過濾箱內，所述污水在所述過濾網處過濾，此時所述污水中的雜質被留在所述過濾網上，而過濾后的所述污水到達所述過濾箱的底部；
啟動液壓缸，所述液壓缸的輸出端輸出的動力驅動第一伸縮桿進行伸縮，從而帶動固定塊在所述過濾網上進行橫向移動，進而帶動清潔刷在所述過濾網上進行橫向移動；
通過所述清潔刷在所述過濾網上的橫向移動，讓所述雜質從排廢口排出到收集箱內進行統一收集處理；
啟動傳輸泵，所述傳輸泵的輸出端產生的吸力將所述過濾箱底部的所述污水傳輸?shù)交旌舷鋬?nèi)；
讓攪拌葉片在所述混合箱內進行上下移動和水平轉動，從而帶動所述混合箱內的除臭劑與所述污水進行混合，實現對所述污水的除臭；
在對所述污水進行除臭后，打開排水管的閥門，讓所述排水管與所述混合箱連通，將所述污水從所述排水管排出，完成所述污水的處理。
本發明的一種養豬用污水處理系統及方法，將養豬過程中產生的污水從所述進料口倒入到所述過濾箱內，從而使得污水會在所述過濾網處過濾，此時污水中的雜質被留在所述過濾網上，而過濾后的污水到達所述過濾箱的底部，之后讓所述固定塊在所述過濾網上方進行橫向移動，從而帶動所述連接塊在所述過濾網上方進行橫向移動，進而帶動所述清潔刷在所述過濾網上進行橫向移動，以便于將所述過濾網上的雜質掃至所述排廢口處，并最終從所述排廢口排出到所述收集箱內進行統一收集處理，通過所述清潔刷對所述過濾網過濾出來的污水中的雜質進行清理，從而避免了過濾出來的雜質被長期留在所述過濾網上易導致所述過濾網的過濾孔被堵塞的情況。
（發明人：鄧萍）
