1、工程概況

浙江某城南污水廠將服務范圍內的園區生活污水、工業廢水及縣城生活污水混合后處理，出水水質執行《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級A標準，目前水量已接近4×104m3/d的最大處理能力�？紤]到園區入駐企業日益增多及城鎮的發展，擬將原有污水廠作為生活污水處理廠，新建一座污水廠用于處理園區工業廢水，將工業廢水和生活污水分質處理，降低生活污水處理成本；同時促進城鎮的可持續發展及保護衢江的水環境安全，將出水水質提升至浙江省《城鎮污水處理廠主要水污染物排放標準》（DB33/2169—2018）。

原污水廠一、二期規模均為2×104m3/d，分別采用CASS、A2O工藝，其預處理區和主廠區在單獨的區域建設，且距離較遠。原預處理區預留地約0.153hm2，可滿足原污水廠改造及新建污水廠預處理單元的用地需求；而原污水廠主廠區內僅有空地約0.4hm2，且周邊無可拆遷征用地，因此選擇占地小、處理效率高的生物處理系統是本工程的關鍵。

2、設計進、出水水質

本工程污水來源為浙江某縣城南工業園區全部的工業廢水，其在達到《污水綜合排放標準》（GB8798—1996）三級標準后進入污水廠，最終出水達到DB33/2169—2018要求后排放至衢江。

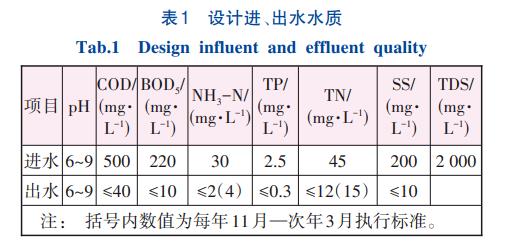

本工程設計規模為2×104m3/d，設計進、出水水質指標見表1。

3、污水處理工藝

3.1 污水處理工藝的選擇

本項目的工業廢水來自于41個中小企業，主要為毛絨、機械加工、食品、包裝、電子行業等。各企業排水量均不超過1000m3/d，水質差別較大，毛絨類廢水中COD、SS和色度相對較高；機械加工廢水可能含有乳化液、石油類污染物；食品行業廢水中氨氮高；包裝行業廢水含有少量水性油墨；電子行業廢水中有機物及氨氮濃度較高，且可能含有少量氟等。

由于共用一根排水總管，無法單獨測定各企業水質，通過對混合廢水進行為期5d的連續監測，可知對于不同時段，主要污染物波動較為明顯，COD、氨氮、總磷、總氮的平均值分別為422、21.3、2.14、32.7mg/L，最大值分別為871、37.6、7.24、61.4mg/L。結合出水要求可知，除總氮外，各污染物去除率均需達到88%~95%以上，且由于本工程是在原有預留地內實施，因此高效、緊湊的工藝單元設置是項目的設計核心。

由于混合廢水水質來源多樣、水質復雜，建議采用預處理+生物處理+深度處理的工藝路線。與原污水廠預處理工藝類似，本項目預處理采用初沉、隔油工藝。

隨著好氧顆粒污泥的發現，近年來以顆粒污泥為微生物聚集體的好氧處理技術應運而生。其中以荷蘭公司為代表的好氧顆粒污泥技術憑借其工業化成熟度高、節能高效等優勢在國外被大量應用，該反應器以SBR工藝模式為基礎，通過優化反應器內部結構及控制方式，培養出的成熟顆粒污泥粒徑可達到2mm左右，見圖1。

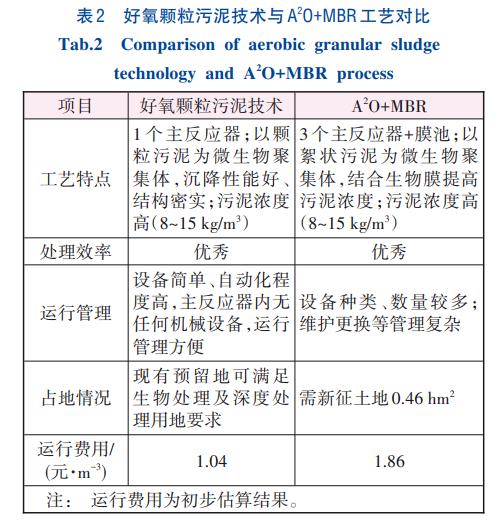

針對本項目用地緊張的問題，考慮將荷蘭公司的好氧顆粒污泥技術以及緊湊型的A2O+MBR工藝作為生化處理單元的備選工藝，對比見表2。

經綜合對比，選用荷蘭好氧顆粒污泥技術作為本項目的生化處理工藝，該工藝的引用也為其對國內污水水質的適用情況提供了示范作用。

深度處理單元的作用是強化對殘余COD及TN、TP的去除，一般采用過濾、接觸氧化等。污水廠出水對總氮要求較高，因此本項目采用高效澄清池+反硝化深床濾池工藝。

3.2 工藝流程

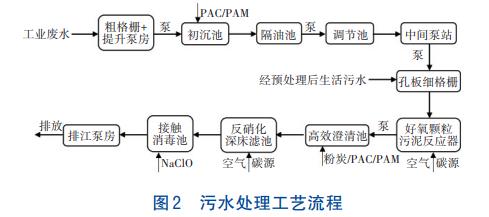

污水處理工藝流程見圖2。

工業廢水通過收集管道首先進入粗格柵間，截留較大的污染物以保護水泵等重要設備；經過粗格柵后，污水進入提升泵房。經水泵提升后依次進入初沉池、隔油池，去除懸浮物及油脂等，避免影響生物池供氧效率。調節池對工業廢水起到均質的作用，設置水質在線監測設備，隨時監控來水狀況，當來水異常時，可及時通知管委會或中控室，采取相應的應對措施。污水進入好氧顆粒污泥反應器前，先經孔板細格柵進一步去除細小懸浮物，避免堵塞生物池曝氣系統及布水系統。高效澄清池及反硝化深床濾池進行脫氮除磷及對SS的去除，經次氯酸鈉消毒后排至衢江。由于工業廢水B/C不足，在好氧顆粒污泥反應器和反硝化深床濾池均需投加碳源。當工業廢水水量不足或生活污水量波動較大時，可將部分預處理后的生活污水切入新建污水廠。

3.3 工藝特點

本工程雖采用普遍的生物處理結合深度處理的總體路線，但基于好氧顆粒污泥技術的生物池設計具有獨特的優勢。

①采用好氧顆粒污泥生物池，由于顆粒污泥密實、沉降性能好的特殊結構形式，使得顆粒由外到內存在明顯的基質濃度梯度和溶解氧濃度梯度。曝氣反應階段，硝化細菌和異養細菌處在顆粒外層，可以實現有機物的降解和硝化反應，當硝酸鹽產生后就會在顆粒缺氧層發生同步硝化反硝化反應。好氧顆粒污泥內的聚磷菌能強化生物除磷作用，在好氧環境下對磷的高吸收特性形成富磷污泥，然后通過排放剩余污泥達到除磷目的。因此，好氧顆粒污泥可以在一個生物反應器中進行碳去除、硝化、反硝化和磷去除，使系統更加緊湊，并顯著減少所需的占地面積。原污水廠的AAO池占地0.387hm2，而新建生物池僅用地0.119hm2，綜合用地節省約40%。

②生物池由底部布水器上流式進水，進水的過程可充分利用原水碳源同步實現反硝化脫氮及均質回流，固定堰溢流出水，整個生物池內無任何動力設備，大大降低了能耗。

③好氧顆粒污泥生物池采用全自動時序控制，實現智能化運行。根據來水和工藝運行狀況，通過設置于反應器系統內各儀表的測量值，判斷系統狀態，自動調節優化各運行參數，動態調整周期時間等。在滿足處理需要的同時通過減少能耗、藥耗而降低運行費用，相較傳統的手動或半自動操作，該系統具有較高的工藝先進性。

4、主要工藝設計參數

①調節池：1座，鋼筋混凝土結構，尺寸為28m×38m×11.5m，有效水深10.5m，水力停留時間12h。

②好氧顆粒污泥生物反應器系統：包括進水緩沖池1座，生物池2座，污泥緩沖池1座。污水由進水緩沖池提升泵提升至生物池A池底部，同時頂部排水堰排水，隨后依次完成曝氣、沉淀、排泥，2組生物池交替運行。沉淀工序完成后，生物池排泥進入污泥緩沖池暫存，經快速沉降后，上清液自流排入進水緩沖池，沉淀污泥提升至污泥處理系統，污泥緩沖池清空后等待下一周期排泥。

進水緩沖池容積800m3，設進水提升泵2臺，單臺流量870m3/h，功率75kW；潛水?dāng)嚢杵?/span>1臺，功率7.5kW。

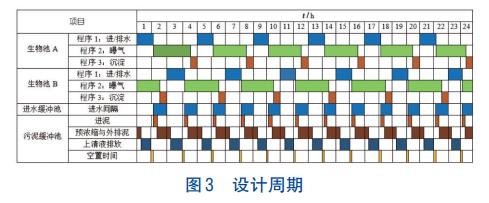

單座生物池尺寸為22.7m×17.2m×11m，水力停留時間9.36h，混合液懸浮固體濃度（MLSS）為8000mg/L；平均污泥負荷為0.11kgBOD5（/kgMLSS·d），剩余污泥產量為4.28tDS/d；好氧區實際需氧量（AOR）為6330kgO2/d，設風機4臺，3用1備，單臺風量48.7m3/min，功率110kW；池內設專項布水系統、曝氣系統、潷水器及液位調整系統，每池設儀表組1套（監測氨氮、硝酸鹽、pH、DO等），無其他機械動力設備。生物池每個周期運行240min，其中進/排水65min、曝氣145min、沉淀30min，具體見圖3。

生物池的沉淀工序伴隨著排泥進行，篩選出的細碎顆粒污泥通過中部排泥設備排放至污泥緩沖池。污泥緩沖池容積200m3，設污泥泵2臺，單臺流量50m3/h，功率7.5kW。污泥泵出口設置污泥濃度計1臺，當排泥濃度低于8000mg/L時，自動停泵并排放上清液。

③高效沉淀池：1座，鋼筋混凝土結構，尺寸為21.6m×10m×7.85m，水力停留時間1.38h；設計表面負荷15.4m3（/m2·h）；配套快速攪拌器4臺；絮凝攪拌器1臺；排泥/回流泵3臺（2用1備），流量45m3/h；刮泥機直徑Ø9.4m，功率1.1kW。設計PAC投加量50mg/L，PAM投加量2mg/L，粉炭投加量100mg/L。

④反硝化深床濾池：1座4格，鋼筋混凝土結構，單格尺寸12.2m×2.9m×6.80m；濾速<5.89m/h；硝態氮容積負荷≤0.386kgNO3--N/（m3·d）；配套羅茨鼓風機3臺（2用1備），風量53.8m3/min，功率75kW；反沖洗泵2臺（1用1備），流量518m3/h，功率44kW。

5、處理效果及經濟技術指標

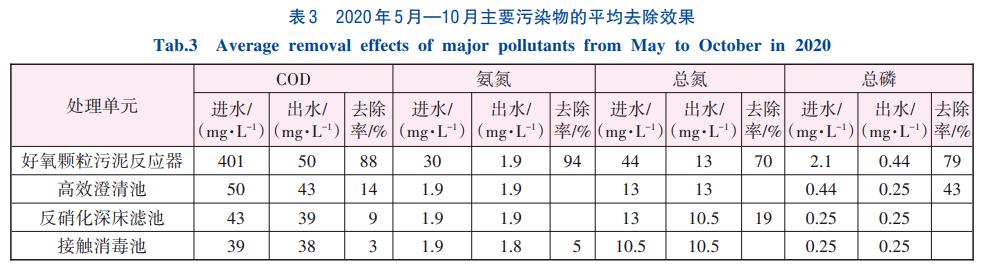

2020年5月—10月主要污染物的平均去除效果見表3。

本項目自2019年11月正式啟動調試，至2020年4月試運行結束后，正式投入運行。由表3可知，在進水COD、氨氮、總氮、總磷分別為360~660、20~42、35~55、1.65~3.66mg/L波動的情況下，出水COD、氨氮、總氮、總磷分別低于40、2、12、0.3mg/L，穩定達標。

好氧顆粒污泥同步脫氮除磷的優勢在實際運行中得到了驗證，反應器總氮去除率將近78%、總磷去除率為88%，超過預期效果。通過持續觀察記錄，自2020年3月—2022年3月，顆粒污泥粒徑由初期的以0.2mm為主，持續增長至1.4mm以上，見圖4。圖中由左至右、由上至下分別為0.2、0.4、0.8、1.4、2.0mm孔徑篩網。

顆粒污泥的大小及增長速率與水中部分離子濃度存在一定相關性，且不同水質形成的成熟污泥粒徑也不同，低濃度廢水培養的成熟污泥顆粒粒徑為0.8~1.0mm左右。截至2020年8月，污泥濃度由初期的4.28g/L倍增至10.64g/L，污泥體積指數（SVI）穩定在30mL/g以下。

本項目建設投資約1.2億元，實際平均水量1.8×104m3/d，電耗0.32kW·h/m3，10%的液體PAC消耗量為0.028kg/m3，10%的液體次氯酸鈉消耗量為0.06kg/m3。相較原一、二期（CASS及A2O工藝），節省運行費用（噸水處理綜合電耗和藥耗）30%以上。

6、結論

采用好氧顆粒污泥反應器+高效澄清池+反硝化深床濾池的主體工藝處理工業園區廢水，出水水質達到浙江省地方標準《城鎮污水處理廠主要水污染物排放標準》（DB33/2169—2018），出水排放至衢江。好氧顆粒污泥技術的成功應用，打破了傳統絮狀污泥耐沖擊能力差、有機負荷難以提高的困境，在節省占地及降低運行費用方面有了較大的突破，節能高效的處理工藝為建設美麗衢江作出了一定貢獻。同時，本工程作為好氧顆粒污泥技術在亞洲的首個工程化應用案例，對該技術在國內的應用推廣具有指導性意義，可為后續新建或改擴建污水廠提供新選擇，為節能減排提供新途徑。（來源：北創環保<北京>有限公司，龍游華水水業發展有限公司）
