公布日：2023.10.20

申請日：2023.08.11

分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F1/72(2023.01)N;C02F1/70(2023.01)N

摘要

本發明公開了一種銀粉清洗廢水回收二次利用裝置，包括含氧攪拌裝置、化學藥液清除箱、靜置箱和下部托架。本發明屬于廢水回收二次利用技術領域，具體是指一種銀粉清洗廢水回收二次利用裝置；由浮力原理可知，利用溶氣系統在水中產生大量微細氣泡，并使氣泡以高度分散的微小氣泡形式附著在懸浮物顆粒上，形成密度小于水的狀態，從而利用浮力原理使其浮在水面，實現固液分離；由氧化還原反應可知，通過對系統內持續輸送氧氣，可以使廢水中的化學廢料發生氧化還原反應，進而使得該化學藥劑喪失原本的化學特性，形成無毒無害的穩定化學品，并且由于在氧化還原反應中，其分子數增大，更容易通過與微小氣泡結合。

權利要求書

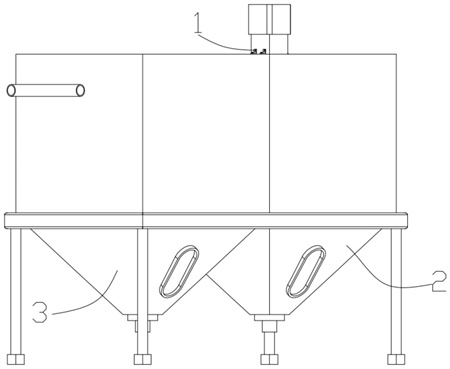

1.一種銀粉清洗廢水回收二次利用裝置，其特征在于：包括含氧攪拌裝置（1）、化學藥液清除箱（2）、靜置箱（3）和下部托架（4），所述含氧攪拌裝置（1）設于下部托架（4）的上部，所述化學藥液清除箱（2）設于下部托架（4）的上部，所述靜置箱（3）設于下部托架（4）的上部，所述含氧攪拌裝置（1）包括含氧氣泡攪拌器（5）和透孔外殼（6），所述含氧氣泡攪拌器（5）設于化學藥液清除箱（2）的上部，所述透孔外殼（6）設于含氧氣泡攪拌器（5）的外部；所述含氧氣泡攪拌器（5）包括電機（101）、電機軸（102）、套環（103）、攪拌連接桿（104）、異形攪拌器（105）、圓環托架（106）、輔助攪拌器（107）、連接座（108）、滑軌（109）、滑動套環（110）、輸氧管（111）和卡扣（112）；所述電機（101）設于化學藥液清除箱（2）的上部，所述電機軸（102）固接于電機（101）的下部，所述套環（103）通過固定螺絲固接于電機軸（102）的下部，所述攪拌連接桿（104）通過固定螺栓固接于套環（103）的下部，所述異形攪拌器（105）固接于攪拌連接桿（104）的下部，所述圓環托架（106）固接于異形攪拌器（105）的下部；輔助攪拌器（107）固接于圓環托架（106）的內部，所述連接座（108）通過固定螺絲可拆卸的連接于電機軸（102）的下部，所述滑軌（109）固接于連接座（108）的下部，所述滑動套環（110）通過滑槽活動連接于滑軌（109），所述卡扣（112）固接于滑動套環（110）的內部，所述輸氧管（111）固接于卡扣（112）的內部；所述透孔外殼（6）包括密閉殼（113）、一層透氣殼（114）、細小透氣孔（115）、二層透氣殼（116）、大型透氣孔（117），所述密閉殼（113）固接于電機軸（102）的外部，所述一層透氣殼（114）固接于密閉殼（113）的下部，所述一層透氣殼（114）上設有細小透氣孔（115），所述細小透氣孔（115）通過開孔工藝貫穿一層透氣殼（114），所述二層透氣殼（116）固接于一層透氣殼（114）的下部，所述二層透氣殼（116）上設有大型透氣孔（117），所述大型透氣孔（117）通過開孔工藝貫穿二層透氣殼（116）；所述化學藥液清除箱（2）包括外壁（201）、外壁溢流口（202）、電機安裝臺（203）、觀察窗（204）和清水排出口（205），所述外壁（201）設于含氧攪拌裝置（1）的下部，所述外壁（201）上設有外壁溢流口（202），所述外壁溢流口（202）通過切割工藝貫穿外壁（201），所述電機安裝臺（203）固接于外壁（201）的上部，所述觀察窗（204）固接于外壁（201）的下部，所述清水排出口（205）通過法蘭固接于外壁（201）的下部。

2.根據權利要求1所述的一種銀粉清洗廢水回收二次利用裝置，其特征在于：所述靜置箱（3）包括靜置外殼（301）、污水管道（302）、沉淀物排出口（303）、靜置溢流口（304）、螺旋出水管道（305）、沉淀觀察口（306）、窄距泄水口（307）和寬距泄水口（308）。

3.根據權利要求2所述的一種銀粉清洗廢水回收二次利用裝置，其特征在于：所述靜置外殼（301）設于化學藥液清除箱（2）的前部，所述污水管道（302）通過法蘭固接于靜置外殼（301）的外部，所述沉淀物排出口（303）通過法蘭固接于靜置外殼（301）的下部，所述靜置外殼（301）上設有靜置溢流口（304），所述靜置溢流口（304）通過切割工藝貫穿靜置外殼（301）。

4.根據權利要求3所述的一種銀粉清洗廢水回收二次利用裝置，其特征在于：所述螺旋出水管道（305）固接于靜置外殼（301）的內部，所述沉淀觀察口（306）固接于靜置外殼（301）的下部，所述窄距泄水口（307）通過法蘭可拆卸的連接于螺旋出水管道（305），所述寬距泄水口（308）過法蘭可拆卸的連接于螺旋出水管道（305）。

5.根據權利要求4所述的一種銀粉清洗廢水回收二次利用裝置，其特征在于：所述下部托架（4）包括托架本體（401）、支撐桿（402）和減震墊（403），所述托架本體（401）設于化學藥液清除箱（2）和靜置箱（3）的下部，所述支撐桿（402）固接于托架本體（401）的下部，所述減震墊（403）固接于支撐桿（402）的下部。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供了一種銀粉清洗廢水回收二次利用裝置，由浮力原理可知，利用溶氣系統在水中產生大量微細氣泡，并使氣泡以高度分散的微小氣泡形式附著在懸浮物顆粒上，形成密度小于水的狀態，從而利用浮力原理使其浮在水面，實現固液分離。

由氧化還原反應可知，通過對系統內持續輸送氧氣，可以使廢水中的化學廢料發生氧化還原反應，進而使得該化學藥劑喪失原本的化學特性，形成無毒無害的穩定化學品，并且由于在氧化還原反應中，其分子數增大，更容易通過與微小氣泡結合。

本發明采取的技術方案如下：本發明提出了一種銀粉清洗廢水回收二次利用裝置，包括含氧攪拌裝置、化學藥液清除箱、靜置箱和下部托架，所述含氧攪拌裝置設于下部托架的上部，通過含氧攪拌裝置可以不斷攪拌廢水，并使廢水中的化學藥物與析出的氧氣反應，從而達到氣浮的效果，所述化學藥液清除箱設于下部托架的上部，所述靜置箱設于下部托架的上部，通過靜置箱，可以靜置廢水，使廢水中的銀粉逐漸沉淀至底部，方便回收，所述含氧攪拌裝置包括含氧氣泡攪拌器和透孔外殼，所述含氧氣泡攪拌器設于化學藥液清除箱的上部，所述透孔外殼設于氧氣泡攪拌器的外部。

進一步地，所述含氧氣泡攪拌器包括電機、電機軸、套環、攪拌連接桿、異形攪拌器、圓環托架、輔助攪拌器、連接座、滑軌、滑動套環、輸氧管和卡扣。

進一步地，所述電機設于化學藥液清除箱的上部，所述電機軸固接于電機的下部，所述套環通過固定螺絲固接于電機軸的下部，所述攪拌連接桿通過固定螺栓固接于套環的下部，所述異形攪拌器固接于攪拌連接桿的下部，通過異形攪拌器可以不斷攪拌廢水，使得由輸氧管中析出的空氣形成小氣泡，并分布均勻，所述圓環托架固接于異形攪拌器的下部。

進一步地，輔助攪拌器固接于圓環托架的內部，所述連接座通過固定螺絲可拆卸的連接于電機軸的下部，所述滑軌固接于連接座的下部，所述滑動套環通過滑槽活動連接于滑軌，所述卡扣固接于滑動套環的內部，所述輸氧管固接于卡扣的內部，通過卡扣固定住輸氧管，并且由于卡扣與套環固接，故而可以使輸氧管沿滑軌的方向上滑動。

進一步地，所述透孔外殼包括密閉殼、一層透氣殼、細小透氣孔、二層透氣殼、大型透氣孔，所述密閉殼固接于電機軸的外部，通過密閉殼，可以使由輸氧管中析出的氧氣沿一層透氣殼與二層透氣殼流動，所述一層透氣殼固接于密閉殼的下部，所述一層透氣殼上設有細小透氣孔，所述細小透氣孔通過開孔工藝貫穿一層透氣殼，所述二層透氣殼固接于一層透氣殼的下部，所述二層透氣殼上設有大型透氣孔，所述大型透氣孔通過開孔工藝貫穿二層透氣殼，由于氣泡在上浮過程中會不斷變小，故而需要大型透氣孔，使氣泡產生并離開二層透氣殼時是較大狀態。

進一步地，所述化學藥液清除箱包括外壁、外壁溢流口、電機安裝臺、觀察窗和清水排出口，所述外壁設于含氧攪拌裝置的下部，所述外壁上設有外壁溢流口，所述外壁溢流口通過切割工藝貫穿外壁，所述電機安裝臺固接于外壁的上部，所述觀察窗固接于外壁的下部，通過觀察窗，可以觀察處理過后的廢水是否清澈，所述清水排出口通過法蘭固接于外壁的下部。

進一步地，所述靜置箱包括靜置外殼、污水管道、沉淀物排出口、靜置溢流口、螺旋出水管道、沉淀觀察口、窄距泄水口和寬距泄水口。

進一步地，所述靜置外殼設于化學藥液清除箱的前部，所述污水管道通過法蘭固接于靜置外殼的外部，所述沉淀物排出口通過法蘭固接于靜置外殼的下部，通過沉淀物排出口，可以回收沉淀至底部的銀粉顆粒，所述靜置外殼上設有靜置溢流口，所述靜置溢流口通過切割工藝貫穿靜置外殼，通過靜置溢流口，可以將靜置后的廢水排入化學藥液清除箱內。

進一步地，所述螺旋出水管道固接于靜置外殼的內部，所述沉淀觀察口固接于靜置外殼的下部，所述窄距泄水口通過法蘭可拆卸的連接于螺旋出水管道，所述寬距泄水口過法蘭可拆卸的連接于螺旋出水管道嗎，通過窄距泄水口與寬距泄水口配合工作，可以減少廢水進入靜置箱時，因水泵動能或重力勢能沖擊靜置箱內原有液體的表面。

進一步地，所述下部托架包括托架本體、支撐桿和減震墊，所述托架本體設于化學藥液清除箱和靜置箱的下部，所述支撐桿固接于托架本體的下部，所述減震墊固接于支撐桿的下部，通過減震墊，可以減少本發明在工作時的震動。

采用上述結構本發明取得的有益效果如下：

(1)通過含氧攪拌裝置可以不斷攪拌廢水，并使廢水中的化學藥物與析出的氧氣反應，從而使化學藥品與氧氣產生氧化還原反應，而形成絮狀物并漂浮在裝置表面，而清水則集中在下部；

(2)通過靜置箱，減少了水體波動，增加了靜置效果，使廢水中的銀粉逐漸沉淀至底部，方便回收；

(3)通過卡扣固定住輸氧管，并且由于卡扣與套環固接，故而可以使輸氧管沿滑軌的方向上滑動；在滑動的同時可以保證一層透氣殼與二層透氣殼內部都存在氣體，而不會使氣體集中在某一特定區域

(4)由于密閉殼的上方為封閉區域，從輸氧管中析出的氧氣不會由自身物理特性而直接從密閉殼上方逸出，而是沿一層透氣殼與二層透氣殼流動，并通過細小透氣孔與大型透氣孔析出；

(5)由于水面附近的溫度較低，氣泡在上升過程中泡內空氣的壓強隨水溫降低，故而在上升過程中，氣泡會逐漸減小；而又由于在低流量下孔徑有顯著影響,這時表面張力提供很大的約束力隨著孔徑的增大而使氣泡增大，由以上原理可知，通過大型透氣孔的氣泡會較大，不會在上升過程中過早破裂；

(6)由于窄距泄水口與寬距泄水口緊貼靜置外殼，當廢水進入靜置箱時，變會沿外殼流動而下，而窄距泄水口與寬距泄水口出水間距不同，不會使得兩股水流在外殼上疊加，進而造成紊流；并且可以減少廢水進入靜置箱時，因水泵動能或重力勢能沖擊靜置箱內原有液體的表面；

(7)通過減震墊，可以減少本發明在工作時的震動，不僅可以降低工作時的噪音，還可以通過減少金屬零件之間的相互震動，降低金屬疲勞，增加使用壽命。

（發明人：陳平華）
