公布日：2023.10.17

申請日：2023.06.30

分類號：C02F1/461(2023.01)I;C02F1/463(2023.01)I

摘要

本發明公開了一種高濃度難降解有機廢水微電解預處理一體化設備，屬于有機廢水處理技術領域，包括廢水沉淀箱、設置在廢水沉淀箱內部上側的廢水反應裝置；中心軸與端板固定連接，中心軸的外側同軸連接有固定柱，固定柱的表面上開設有螺旋形的滑槽，填料筒的內壁固定有與滑槽配合的銷軸；沿著填料筒的軸向均勻間隔布置有若干刮片，相鄰兩個刮片之間通過彈性連接裝置連接，每一刮片與每組填料縫一一對應，固定柱的端面通過轉動連接組件連接至與其最接近的刮片，刮片的中心開設有與中心軸滑動配合的中心孔，刮片的外側環形均布設設置有支板，支板從填料縫內伸出。本發明設備可以有效防止填料的結塊，保證裝備的處理效率。

權利要求書

1.一種高濃度難降解有機廢水微電解預處理一體化設備，包括廢水沉淀箱、設置在廢水沉淀箱內部上側的廢水反應裝置，其特征在于，所述廢水反應裝置包括端板、與所述端板相對固定的中心軸、與所述中心軸同軸連接的填料筒、驅動所述填料筒轉動的轉動驅動裝置，所述填料筒內填充有填料，所述填料筒的外壁上沿軸向開設有至少一組填料縫；所述中心軸與端板固定連接，所述中心軸的外側同軸連接有固定柱，所述固定柱的表面上開設有螺旋形的滑槽，所述填料筒的內壁固定有與所述滑槽配合的銷軸；沿著填料筒的軸向均勻間隔布置有若干刮片，相鄰兩個刮片之間通過彈性連接裝置連接，每一刮片與每組填料縫一一對應，所述固定柱的端面通過轉動連接組件連接至與其最接近的刮片，所述刮片的中心開設有與所述中心軸滑動配合的中心孔，所述刮片的外側環形均布設設置有支板，所述支板從填料縫內伸出；所述中心軸遠離第二電機一端固定連接有Z型轉軸，所述Z型轉軸上固定有曝氣筒，所述曝氣筒上開設有縫隙，所述曝氣筒與端板中心的徑向相隔的距離大于填料筒與端板中心的徑向相隔的距離；所述中心軸與Z型轉軸均為空心軸，所述中心軸通過Z型轉軸與曝氣筒連通，所述中心軸的表面上開設有若干通孔。

2.根據權利要求1所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述轉動連接組件包括轉動環和第一彈簧，所述轉動環的外側一體設置有限位環，所述固定柱的端面開設有與所述轉動環轉動配合的環槽，所述轉動環通過第一彈簧連接至最靠近固定柱的刮片。

3.根據權利要求2所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述彈性連接裝置包括第二彈簧，相鄰兩刮片之間通過第二彈簧固定連接。

4.根據權利要求3所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，最遠離固定柱的刮片上固定有螺旋環板，所述螺旋環板沿著中心軸的軸向設置且能夠相對于中心軸沿著軸向移動，所述螺旋環板具有彈性。

5.根據權利要求1-4任一項所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述轉動驅動裝置包括第一連接桿、從動齒輪、主動齒輪和第一電機，所述從動齒輪的端面固定連接有第一連接桿，所述填料筒的一端開設有與所述第一連接桿配合的滑孔，所述從動齒輪同時與主動齒輪嚙合，所述主動齒輪傳動連接至第一電機的輸出端，所述第一電機固定在端板上。

6.根據權利要求5所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述端板通過第二連接桿連接至前部轉動板，所述前部轉動板的中心傳動連接至第二電機的輸出端，所述第二電機固定至所述廢水沉淀箱。

7.根據權利要求6所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述Z型轉軸固定連接至尾部轉動板，所述前部轉動板和尾部轉動板分別通過第一轉動支座和第二轉動支座連接至廢水沉淀箱。

8.根據權利要求1-4任一項所述的一種高濃度難降解有機廢水微電解預處理一體化設備，其特征在于，所述廢水沉淀箱包括箱體，所述箱體的內部通過一隔板相隔形成進水區和沉淀區，所述隔板的下部開設有將進水區和沉淀區連通的缺口，所述進水區的上側連接有進水管，所述沉淀區的上側開設有出水堰，所述出水堰連接有出水管，所述沉淀區的下側連接有出泥管；所述沉淀區的中部均勻間隔設置有若干傾斜板，沿著傾斜板的橫向在傾斜板上擠壓形成有若干凸槽紋。

發明內容

有鑒于此，本發明的目的在于提供一種高濃度難降解有機廢水微電解預處理一體化設備，可以有效防止填料的結塊，保證裝備的處理效率。

為達到上述目的，本發明提供如下技術方案：

本發明一種高濃度難降解有機廢水微電解預處理一體化設備，包括廢水沉淀箱、設置在廢水沉淀箱內部上側的廢水反應裝置，所述廢水反應裝置包括端板、與所述端板相對固定的中心軸、與所述中心軸同軸連接的填料筒、驅動所述填料筒轉動的轉動驅動裝置，所述填料筒內填充有填料，所述填料筒的外壁上沿軸向開設有至少一組填料縫；所述中心軸與端板固定連接，所述中心軸的外側同軸連接有固定柱，所述固定柱的表面上開設有螺旋形的滑槽，所述填料筒的內壁固定有與所述滑槽配合的銷軸；沿著填料筒的軸向均勻間隔布置有若干刮片，相鄰兩個刮片之間通過彈性連接裝置連接，每一刮片與每組填料縫一一對應，所述固定柱的端面通過轉動連接組件連接至與其最接近的刮片，所述刮片的中心開設有與所述中心軸滑動配合的中心孔，所述刮片的外側環形均布設設置有支板，所述支板從填料縫內伸出。

進一步，所述轉動連接組件包括轉動環和第一彈簧，所述轉動環的外側一體設置有限位環，所述固定柱的端面開設有與所述轉動環轉動配合的環槽，所述轉動環通過第一彈簧連接至最靠近固定柱的刮片。

進一步，所述彈性連接裝置包括第二彈簧，相鄰兩刮片之間通過第二彈簧固定連接。

進一步，最遠離固定柱的刮片上固定有螺旋環板，所述螺旋環板沿著中心軸的軸向設置且能夠相對于中心軸沿著軸向移動，所述螺旋環板具有彈性。

進一步，所述轉動驅動裝置包括第一連接桿、從動齒輪、主動齒輪和第一電機，所述從動齒輪的端面固定連接有第一連接桿，所述填料筒的一端開設有與所述第一連接桿配合的滑孔，所述從動齒輪同時與主動齒輪嚙合，所述主動齒輪傳動連接至第一電機的輸出端，所述第一電機固定在端板上。

進一步，所述端板通過第二連接桿連接至前部轉動板，所述前部轉動板的中心傳動連接至第二電機的輸出端，所述第二電機固定至所述廢水沉淀箱。

進一步，所述中心軸遠離第二電機一端固定連接有Z型轉軸，所述Z型轉軸上固定有曝氣筒，所述曝氣筒上開設有縫隙，所述曝氣筒與端板中心的徑向相隔的距離大于填料筒與端板中心的徑向相隔的距離。

進一步，所述中心轉軸與Z型轉軸均為空心軸，所述中心轉軸通過Z型轉軸與曝氣筒連通，所述中心轉軸的表面上開設有若干通孔。

進一步，所述Z型轉軸固定連接至尾部轉動板，所述前部轉動板和尾部轉動板分別通過第一轉動支座和第二轉動支座連接至廢水沉淀箱。

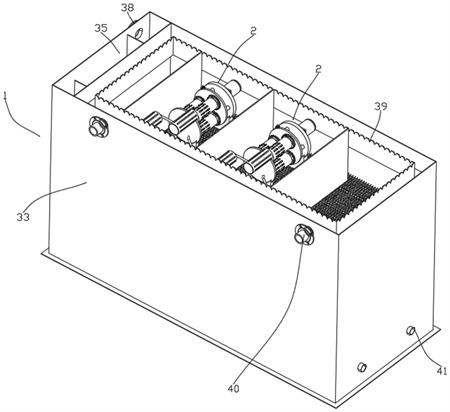

進一步，所述廢水沉淀箱包括箱體，所述箱體的內部通過一隔板相隔形成進水區和沉淀區，所述隔板的下部開設有將進水區和沉淀區連通的缺口，所述進水區的上側連接有進水管，所述沉淀區的上側開設有出水堰，所述出水堰連接有出水管，所述沉淀區的的下側連接有出泥管；所述沉淀區的中部均勻間隔設置有若干傾斜板，沿著傾斜板的橫向在傾斜板上擠壓形成有若干凸槽紋。

本發明的有益效果在于：

本發明一種高濃度難降解有機廢水微電解預處理一體化設備，當填料筒相對于中心軸沿著軸向移動時，填料筒與刮片之間也能發生相對運動，在不斷的運動過程中，對填料筒的兩端造成擠壓或者松開，在廢水的環境下可以對填料筒的內部空間起到一定的翻動效果，即可以在裝置使用時隨時翻動填料筒內側的填料，可以有效防止填料結塊情況的發生。

本發明設備中，通過將填料筒的外壁開設填料縫，填料縫呈長條形，由于刮片上的支板位于填料縫內，當填料筒相對于中心軸沿著軸向移動時，支板也能相對于填料筒沿著軸向移動，因此支板可以相對于填料縫沿著軸向位移，以刮除填料縫中可能封堵的結塊或者雜質，防止填料縫堵塞。

本發明設備中，讓廢水可以通過填料縫進入到填料筒內與填料進行反應，起到凈化廢水的目的。同時填料縫的寬度不足以讓填料從內側溢出，有效地對其進行了限制。

本發明設備中，相鄰兩個刮片之間通過彈性連接裝置連接，讓刮片之間的相對運動不具有規律性，能進一步提高填料筒內部的翻動效果。

本發明設備中，填料筒內側通過銷軸與固定柱上的滑槽進行配合，讓填料筒不僅可以相對于中心軸產生轉動，同時在軸向也發生了相對移動，可以讓填料的翻動更為徹底，可以提高廢水與填料的接觸面積，提高反應效率。

（發明人：周達;湯俊鵬）
