公布日：2024.03.12

申請日：2024.01.08

分類號：C02F9/00(2023.01)I;B01F27/84(2022.01)I;B01F27/90(2022.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N

摘要

本發明公開一種具有除臭功能的污水凈化設備，包括吸附箱、過濾箱和攪拌箱，吸附箱頂部安裝設有入水口，吸附箱與過濾箱之間固定連接設有排水管一，過濾箱與攪拌箱之間固定連接設有排水管二，攪拌箱另一端固定連接設有出水管，攪拌箱內設有攪拌結構，攪拌結構包括支撐板，支撐板頂部兩端固定連接設有轉軸，兩個轉軸頂部分別轉動連接設有傳動輪一和傳動輪二，傳動輪一和傳動輪二之間纏繞連接設有傳送帶，支撐板底部固定連接設有圓柱一，圓柱一底部轉動連接設有齒輪。本發明與現有的技術相比的優點在于：本發明提供一種可以對濾網進行清理、防止其堵塞和對污水和凈化劑雙向攪拌，工作效率較高的具有除臭功能的污水凈化設備。

權利要求書

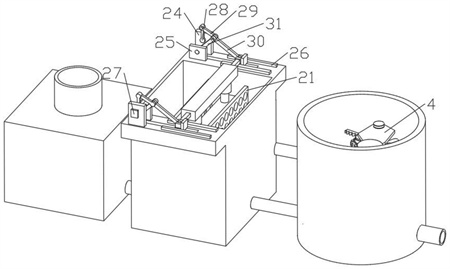

1.一種具有除臭功能的污水凈化設備，包括吸附箱(1)、過濾箱(2)和攪拌箱(3)，其特征在于：所述吸附箱(1)頂部安裝設有入水口，所述吸附箱(1)與過濾箱(2)之間固定連接設有排水管一，所述過濾箱(2)與攪拌箱(3)之間固定連接設有排水管二，所述攪拌箱(3)另一端固定連接設有出水管，所述攪拌箱(3)內設有攪拌結構(4)，所述攪拌結構(4)包括支撐板(5)，所述支撐板頂部兩端固定連接設有轉軸，兩個所述轉軸頂部分別轉動連接設有傳動輪一(6)和傳動輪二(16)，所述傳動輪一(6)和傳動輪二(16)之間纏繞連接設有傳送帶(7)，所述支撐板(5)底部固定連接設有圓柱一，所述圓柱一底部轉動連接設有齒輪(8)，所述圓柱一與齒輪(8)之間轉動連接設有限位扣(19)，所述齒輪(8)底部轉動連接設有圓柱二，所述圓柱二外側壁的下方固定連接設有若干個攪拌架一(9)，所述圓柱二底部固定連接設有錐齒輪一(10)，所述錐齒輪一(10)底部插接設有轉動柱(11)，所述轉動柱(11)底部套接設有錐齒輪二(12)，所述錐齒輪二(12)底部轉動連接設有圓柱三，所述圓柱三外側壁的下方固定連接設有若干個攪拌架二(13)，所述轉動柱(11)中間插接設有圓桿，所述圓桿兩端分別轉動連接設有錐齒輪三(14)和錐齒輪四(15)，所述錐齒輪三(14)、錐齒輪四(15)分別與錐齒輪一(10)和錐齒輪二(12)嚙合，所述傳動輪一(6)底部固定連接設有支撐塊，所述支撐塊底部轉動連接設有連桿(17)，所述連桿(17)的另一端鉸接設有齒條(18)，所述齒條(18)穿過限位扣(19)與齒輪(8)嚙合連接。

2.根據權利要求1所述的一種具有除臭功能的污水凈化設備，其特征在于：所述過濾箱(2)內部兩側側壁上均固定連接設有過濾板一(20)和過濾板二(21)，所述過濾箱(2)頂部兩端均固定連接設有支撐座(23)，所述支撐座(23)上設有通孔，所述支撐座(23)一端兩側分別固定連接設有立板一(24)和立板二(25)，所述支撐座(23)的另一端兩側均固定連接設有直桿(26)。

3.根據權利要求2所述的一種具有除臭功能的污水凈化設備，其特征在于：所述立板一(24)外側壁上固定連接設有電機二(27)，位于所述立板一(24)的另一側側壁上轉動連接設有轉桿一(28)，所述電機二(27)的輸出軸穿過立板一(24)與轉桿一(28)插接，所述轉桿一(28)的另一端固定轉動連接設有轉桿二(29)，所述轉桿二(29)的另一端固定連接設有轉桿三(30)，位于所述立板二(25)的外側側壁上轉動連接設有轉桿四(31)，所述轉桿四(31)的另一端與轉桿三(30)固定連接。

4.根據權利要求3所述的一種具有除臭功能的污水凈化設備，其特征在于：所述轉桿三(30)的另一端設有滑動塊(32)，所述轉桿三(30)轉動連接于滑動塊(32)的中間兩側側壁，所述支撐座(23)兩端的滑動塊(32)相對的一側側壁上固定連接設有連接塊(33)，所述連接塊(33)底部兩側均固定連接設有兩個電動伸縮柱(34)。

5.根據權利要求4所述的一種具有除臭功能的污水凈化設備，其特征在于：兩個所述電動伸縮柱(34)底部固定連接設有清理板(35)，所述清理板(35)一側為毛刷，另一側為刮板。

6.根據權利要求1所述的一種具有除臭功能的污水凈化設備，其特征在于：所述吸附箱(1)內部側壁上固定連接設有若干個活性炭吸附層(36)。

7.根據權利要求1所述的一種具有除臭功能的污水凈化設備，其特征在于：位于所述支撐板(5)頂部的傳動輪二(16)下方套接設有電機一(37)，所述傳動輪一(6)和傳動輪二(16)的規格不同，所述攪拌架一(9)和攪拌架二(13)的規格不同。

8.根據權利要求2所述的一種具有除臭功能的污水凈化設備，其特征在于：所述過濾板一(20)和過濾板二(21)的規格不同，所述立板一(24)和立板二(25)的規格不同，所述過濾箱(2)底部固定連接設有出料口，所述出料口底部設有閥門(38)。

發明內容

本發明要解決的技術問題就是克服以上的技術缺陷，提供一種可以對濾網進行清理、防止其堵塞和對污水和凈化劑雙向攪拌，工作效率較高的具有除臭功能的污水凈化設備。

為了解決上述問題，本發明的技術方案為：一種具有除臭功能的污水凈化設備，包括吸附箱、過濾箱和攪拌箱，所述吸附箱頂部安裝設有入水口，所述吸附箱與過濾箱之間固定連接設有排水管一，所述過濾箱與攪拌箱之間固定連接設有排水管二，所述攪拌箱另一端固定連接設有出水管，所述攪拌箱內設有攪拌結構，所述攪拌結構包括支撐板，所述支撐板頂部兩端固定連接設有轉軸，兩個所述轉軸頂部分別轉動連接設有傳動輪一和傳動輪二，所述傳動輪一和傳動輪二之間纏繞連接設有傳送帶，所述支撐板底部固定連接設有圓柱一，所述圓柱一底部轉動連接設有齒輪，所述圓柱一與齒輪之間轉動連接設有限位扣，所述齒輪底部轉動連接設有圓柱二，所述圓柱二外側壁的下方固定連接設有若干個攪拌架一，所述圓柱二底部固定連接設有錐齒輪一，所述錐齒輪一底部插接設有轉動柱，所述轉動柱底部套接設有錐齒輪二，所述錐齒輪二底部轉動連接設有圓柱三，所述圓柱三外側壁的下方固定連接設有若干個攪拌架二，所述轉動柱中間插接設有圓桿，所述圓桿兩端分別轉動連接設有錐齒輪三和錐齒輪四，所述錐齒輪三、錐齒輪四分別與錐齒輪一和錐齒輪二嚙合，所述傳動輪一底部固定連接設有支撐塊，所述支撐塊底部轉動連接設有連桿，所述連桿的另一端鉸接設有齒條，所述齒條穿過限位扣與齒輪嚙合連接。

作為改進：所述過濾箱內部兩側側壁上均固定連接設有過濾板一和過濾板二，所述過濾箱頂部兩端均固定連接設有支撐座，所述支撐座上設有通孔，所述支撐座一端兩側分別固定連接設有立板一和立板二，所述支撐座的另一端兩側均固定連接設有直桿。

作為改進：所述立板一外側壁上固定連接設有電機二，位于所述立板一的另一側側壁上轉動連接設有轉桿一，所述電機二的輸出軸穿過立板一與轉桿一插接，所述轉桿一的另一端固定轉動連接設有轉桿二，所述轉桿二的另一端固定連接設有轉桿三，位于所述立板二的外側側壁上轉動連接設有轉桿四，所述轉桿四的另一端與轉桿三固定連接。

作為改進：所述轉桿三的另一端設有滑動塊，所述轉桿三轉動連接于滑動塊的中間兩側側壁，所述支撐座兩端的滑動塊相對的一側側壁上固定連接設有連接塊，所述連接塊底部兩側均固定連接設有兩個電動伸縮柱。

作為改進：兩個所述電動伸縮柱底部固定連接設有清理板，所述清理板一側為毛刷，另一側為刮板。

作為改進：所述吸附箱內部側壁上固定連接設有若干個活性炭吸附層。

作為改進：位于所述支撐板頂部的傳動輪二下方套接設有電機一，所述傳動輪一和傳動輪二的規格不同，所述攪拌架一和攪拌架二的規格不同。

作為改進：所述過濾板一和過濾板二的規格不同，所述立板一和立板二的規格不同，所述過濾箱底部固定連接設有出料口，所述出料口底部設有閥門。

本發明與現有的技術相比的優點在于：

本發明通過電機帶動皮帶傳動提供動力，通過連桿齒條驅動齒輪往復旋轉，兩組錐齒輪的配合可以使兩個攪拌架方向相反攪拌，可以對攪拌筒內的污水和催化劑進行充分的接觸和攪拌，加快反應過程，提高工作效率；且該設備可以對過濾筒內的過濾板進行清理，防止長時間過濾導致的大顆粒污染物堵塞濾網。

（發明人：林瑜薇;曹宇翔;張瓊;閔佳俊;吳梓豪）
