公布日：2023.09.19
申請日：2023.08.14
分類號：C02F1/28(2023.01)I;B08B1/00(2006.01)I;B08B1/04(2006.01)I
摘要
本發明公開了一種利用活性炭的工業廢水降解處理裝置，涉及工業廢水技術領域。該利用活性炭的工業廢水降解處理裝置，包括罐體,所述罐體的頂部與底部分別開設有入水口與出水口，且罐體底部的中部固定安裝有驅動電機，罐體內固定安裝有用于堆放活性炭的網板，驅動電機的輸出軸貫穿罐體的內底部并固定連接有轉桿，且轉桿貫穿網板，罐體內頂部的中部固定連接有鐵柱。該利用活性炭的工業廢水降解處理裝置，通過主動刮擦機構運作與活性炭顆粒接觸，從而對活性炭顆粒表面進行刮擦，促進附著在活性炭顆粒表面的膜狀物脫落，達到對于活性炭顆粒的清潔效果，使其表面可有效持續吸附廢水中的雜質與有毒物質。
權利要求書

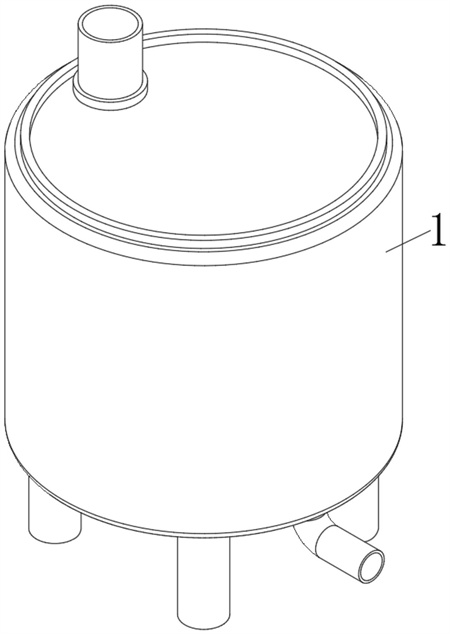

1.一種利用活性炭的工業廢水降解處理裝置，包括罐體(1),其特征在于：所述罐體(1)的頂部與底部分別開設有入水口與出水口，且罐體(1)底部的中部固定安裝有驅動電機，罐體(1)內固定安裝有用于堆放活性炭的網板，驅動電機的輸出軸貫穿罐體(1)的內底部并固定連接有轉桿(2)，且轉桿(2)貫穿網板，罐體(1)內頂部的中部固定連接有鐵柱(3)，鐵柱(3)的底端延伸至轉桿(2)內且不與轉桿(2)的內壁接觸，轉桿(2)上固定安裝有呈等距環繞狀分布的數個主動刮擦機構(4)與數個被動刮擦機構(5)。
2.根據權利要求1所述的一種利用活性炭的工業廢水降解處理裝置，其特征在于：所述主動刮擦機構(4)包括刷除機構(41)、X形韌性帶(42)和摩擦機構(43)，所述刷除機構(41)的數量為兩個，且兩個刷除機構(41)上下對稱設置，兩個刷除機構(41)的一端均與轉桿(2)固定連接，數個X形韌性帶(42)呈排狀等距分布在兩個刷除機構(41)之間，X形韌性帶(42)的每一段上均固定連接有一個摩擦機構(43)。
3.根據權利要求2所述的一種利用活性炭的工業廢水降解處理裝置，其特征在于：所述刷除機構(41)包括空心筒(411)、轉軸(412)、轉環(413)、限位環(414)、磁塊(415)、鐵塊(416)、固定塊(417)和第一刷毛(418)，所述空心筒(411)的一端與轉桿(2)固定連接，轉軸(412)的兩端分別插接在空心筒(411)內壁的兩側，且轉軸(412)一端與空心筒(411)內壁的連接處套接有扭簧，X形韌性帶(42)的上下兩端分別貫穿兩個空心筒(411)的相對一側并固定連接在轉軸(412)上，空心筒(411)上套接有數個呈排狀等距分布的轉環(413)，且轉環(413)的兩側均設有限位環(414)，限位環(414)套接在空心筒(411)上，轉軸(412)上固定連接有數量與轉環(413)數量一致的磁塊(415)，且磁塊(415)的位置與轉環(413)的位置相對應，轉環(413)內嵌裝有鐵塊(416)，固定塊(417)固定連接在轉環(413)的外圈，且固定塊(417)上固定連接有第一刷毛(418)。
4.根據權利要求2所述的一種利用活性炭的工業廢水降解處理裝置，其特征在于：所述摩擦機構(43)包括套環(431)、轉動球(432)、第一扭簧(433)、磁片(434)和第二刷毛(435)，所述套環(431)固定連接在X形韌性帶(42)上，轉動球(432)套接在套環(431)上，且第一扭簧(433)套裝在套環(431)上，第一扭簧(433)的一端插接在轉動球(432)內，磁片(434)嵌裝在轉動球(432)內，第二刷毛(435)固定連接在轉動球(432)的表面。
5.根據權利要求2所述的一種利用活性炭的工業廢水降解處理裝置，其特征在于：所述被動刮擦機構(5)包括磁環(51)、彈性桿(52)和擠壓機構(53)，所述磁環(51)通過軸承套裝在轉桿(2)上并位于同一主動刮擦機構(4)內的兩個刷除機構(41)之間，數個彈性桿(52)呈等距環繞狀與磁環(51)固定連接，彈性桿(52)相背磁環(51)的一端與罐體(1)的內側壁固定連接，且彈性桿(52)上固定連接有數個呈排狀等距分布的擠壓機構(53)。
6.根據權利要求5所述的一種利用活性炭的工業廢水降解處理裝置，其特征在于：所述擠壓機構(53)包括固定球(531)、磁球(532)和凸起(533)，所述固定球(531)內嵌裝有磁球(532)，且固定球(531)套裝在彈性桿(52)上，凸起(533)均勻固定連接在固定球(531)的表面。
發明內容
針對現有技術的不足，本發明提供了一種利用活性炭的工業廢水降解處理裝置，可有效清理活性炭顆粒表面附著的膜狀物，以提高活性炭的吸附效果。
為實現以上目的，本發明通過以下技術方案予以實現：一種利用活性炭的工業廢水降解處理裝置，包括罐體,所述罐體的頂部與底部分別開設有入水口與出水口，且罐體底部的中部固定安裝有驅動電機，罐體內固定安裝有用于堆放活性炭的網板，驅動電機的輸出軸貫穿罐體的內底部并固定連接有轉桿，且轉桿貫穿網板，罐體內頂部的中部固定連接有鐵柱，鐵柱的底端延伸至轉桿內且不與轉桿的內壁接觸，轉桿上固定安裝有呈等距環繞狀分布的數個主動刮擦機構與數個被動刮擦機構。
優選的，所述主動刮擦機構包括刷除機構、X形韌性帶和摩擦機構，所述刷除機構的數量為兩個，且兩個刷除機構上下對稱設置，兩個刷除機構的一端均與轉桿固定連接，數個X形韌性帶呈排狀等距分布在兩個刷除機構之間，X形韌性帶的每一段上均固定連接有一個摩擦機構。
優選的，所述刷除機構包括空心筒、轉軸、轉環、限位環、磁塊、鐵塊、固定塊和第一刷毛，所述空心筒的一端與轉桿固定連接，轉軸的兩端分別插接在空心筒內壁的兩側，且轉軸一端與空心筒內壁的連接處套接有扭簧，X形韌性帶的上下兩端分別貫穿兩個空心筒的相對一側并固定連接在轉軸上，空心筒上套接有數個呈排狀等距分布的轉環，且轉環的兩側均設有限位環，限位環套接在空心筒上，轉軸上固定連接有數量與轉環數量一致的磁塊，且磁塊的位置與轉環的位置相對應，轉環內嵌裝有鐵塊，固定塊固定連接在轉環的外圈，且固定塊上固定連接有第一刷毛。
優選的，所述摩擦機構包括套環、轉動球、第一扭簧、磁片和第二刷毛，所述套環固定連接在X形韌性帶上，轉動球套接在套環上，且第一扭簧套裝在套環上，第一扭簧的一端插接在轉動球內，磁片嵌裝在轉動球內，第二刷毛固定連接在轉動球的表面。
優選的，所述被動刮擦機構包括磁環、彈性桿和擠壓機構，所述磁環通過軸承套裝在轉桿上并位于同一主動刮擦機構內的兩個刷除機構之間，數個彈性桿呈等距環繞狀與磁環固定連接，彈性桿相背磁環的一端與罐體的內側壁固定連接，且彈性桿上固定連接有數個呈排狀等距分布的擠壓機構。
優選的，所述擠壓機構包括固定球、磁球和凸起，所述固定球內嵌裝有磁球，且固定球套裝在彈性桿上，凸起均勻固定連接在固定球的表面。
本發明提供了一種利用活性炭的工業廢水降解處理裝置。具備以下有益效果：
(1)、該利用活性炭的工業廢水降解處理裝置，通過主動刮擦機構運作與活性炭顆粒接觸，從而對活性炭顆粒表面進行刮擦，促進附著在活性炭顆粒表面的膜狀物脫落，達到對于活性炭顆粒的清潔效果，使其表面可有效持續吸附廢水中的雜質與有毒物質。
(2)、該利用活性炭的工業廢水降解處理裝置，利用主動刮擦機構的結構形態與分布方式，使其在移動過程中推動活性炭顆粒在有限的空間內相互摩擦，從而通過活性炭顆粒之間的相互接觸與摩擦，對實現其表面膜狀物清除的目的起到了輔助效果。
(3)、該利用活性炭的工業廢水降解處理裝置，主動刮擦機構在往復轉動的過程中，推動活性炭顆粒朝向被動刮擦機構移動，在移動過程中被擠壓的活性炭顆粒之間進一步相互摩擦，并在受到被動刮擦機構阻攔時提高活性炭顆粒所受擠壓力，從而促使活性炭顆粒表面附著的膜狀物被刮下，達到對活性炭顆粒表面的清潔效果。
(4)、該利用活性炭的工業廢水降解處理裝置，主動刮擦機構在接近被動刮擦機構時，基于磁力吸引主動刮擦機構內的磁片并帶動刷毛偏轉，從而使得刷毛與周圍活性炭顆粒表面接觸并對附著物進行刮除，進一步達到了對于活性炭顆粒表面膜狀物的清潔效果，從而提高了活性炭顆粒對廢水的凈化效果以及利用率。
（發明人：黃劍峰;曾志超）
