公布日：2023.09.12
申請日：2023.06.15
分類號：C02F1/08(2023.01)I;C02F1/38(2023.01)I;C01D5/16(2006.01)I;C02F103/36(2006.01)N
摘要
本發明公開了一種雙酚A生產廢水資源化利用設備及工藝，包括預熱器、一段降膜蒸發器、二段強制循環蒸發器、結晶出鹽系統，蒸汽再壓縮裝置，尾氣處理系統，預熱器包括蒸餾水預熱器和二次蒸汽預熱器，所述蒸餾水預熱器和二次蒸汽預熱器通過管路順次連接。該雙酚A生產廢水資源化利用設備及工藝，可將雙酚A廢水中含有硫酸鈉及微量的丙酮、苯酚等成分，經處理合格后排放，經過MVR裝置處理，硫酸鈉結晶鹽后作為副產品，蒸餾水回收作為循環水裝置的補水使用，并得到有價值的硫酸鈉鹽以及可以排放的冷凝水；結構簡單、占地面積小，設備投資低，并且實現了處理雙酚A生產廢水并提取有價值的硫酸鈉的自動化生產過程，生產效率高、對環境無破壞。
權利要求書

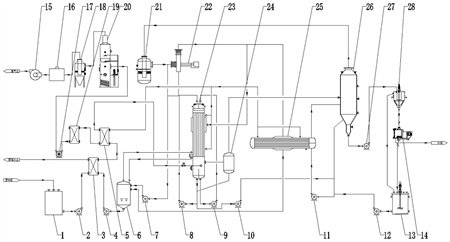

1.一種雙酚A生產廢水資源化利用設備及工藝，其特征在于：包括預熱器，所述預熱器包括蒸餾水預熱器(3)和二次蒸汽預熱器(5)，所述蒸餾水預熱器(3)和二次蒸汽預熱器(5)通過管路順次連接；一段降膜蒸發器，所述一段降膜蒸發器包括一段降膜換熱器(23)、第一降膜循環泵(8)、第二降膜循環泵(9)、降膜分離器(24)和一段轉料泵(10)，所述一段降膜換熱器(23)與所述第一降膜循環泵(8)、第二降膜循環泵(9)連接，所述一段轉料泵(10)的出口與所述二段強制循環蒸發器連接；二段強制循環蒸發器，所述二段強制循環蒸發器包括二段強制循環換熱器(25)、二段強制循環泵(11)、二段結晶分離器(26)和出料泵(27)，所述二段強制循環泵(11)入口連接有二段結晶分離器(26)，所述二段強制循環泵(11)出口連接有二段強制循環換熱器(25)，所述二段強制循環換熱器(25)的出口連接二段結晶分離器(26)；結晶出鹽系統，所述結晶出鹽系統包括稠厚器(28)、離心機(14)、母液罐(13)和母液泵(12)，所述母液泵(12)的入口連接有母液罐(13)，所述母液罐(13)與離心機(14)相連接，所述離心機(14)與稠厚器(28)相連接；蒸汽再壓縮裝置，所述蒸汽再壓縮裝置包括二次分離器(21)、壓縮機(22)和積液泵(7)，所述壓縮機(22)進口管道連接有二次分離器(21)，所述壓縮機(22)的出口管道還連接有積液泵(7)；尾氣處理系統，所述尾氣處理系統包括真空泵冷卻器(19)、真空泵(17)、尾氣吸收塔(20)、脫水器(18)、預處理過濾器(16)和催化燃燒裝置(15),所述真空泵冷卻器(19)的一側連接有真空泵(17)，所述真空泵(17)的一側連接有尾氣吸收塔(20)，所述尾氣吸收塔(20)的一側連接有脫水器(18)，所述脫水器(18)的一側連接有預處理過濾器(16)，所述預處理過濾器(16)的一側連接有催化燃燒裝置(15)。
2.根據權利要求1所述的一種雙酚A生產廢水資源化利用設備及工藝，其特征在于：所述蒸餾水預熱器(3)的一側設置有原液儲存罐(1)，所述蒸餾水預熱器(3)與原液儲存罐(1)之間設置有原液泵(2)，所述蒸餾水預熱器(3)通過原液泵(2)與原液儲存罐(1)連接，所述二次蒸汽預熱器(5)與所述一段降膜蒸發器連接。
3.根據權利要求1所述的一種雙酚A生產廢水資源化利用設備及工藝，其特征在于：所述一段降膜換熱器(23)與所述二次蒸汽預熱器(5)連接，所述一段轉料泵(10)的出口連接有二段強制循環蒸發器中的二段強制循環泵(11)。
4.根據權利要求1所述的一種雙酚A生產廢水資源化利用設備及工藝，其特征在于：所述二段結晶分離器(26)底部出口管道連接于出料泵(27)，所述出料泵(27)出口管道與稠厚器(28)連接，所述稠厚器(28)的出口管道與母液罐(13)相連接，所述母液泵(12)的出口管道連接于二段強制循環泵(11)入口，形成循環。
5.根據權利要求1所述的一種雙酚A生產廢水資源化利用設備及工藝，其特征在于：所述二次分離器(21)連接于二段結晶分離器(26)頂部，所述壓縮機(22)出口管道連接于一段降膜換熱器(23)和二段強制循環換熱器(25)，所述壓縮機(22)出口連接有積液泵(7)，所述積液泵(7)入口連接有蒸餾水罐(6)，所述蒸餾水罐(6)的出口連接有蒸餾水泵(4)，所述蒸餾水泵(4)的出口連接有蒸餾水預熱器(3)。
6.根據權利要求1所述的一種雙酚A生產廢水處理設備及工藝，其特征在于：所述二次蒸汽預熱器(5)與一段降膜換熱器(23)連接，所述壓縮機(22)與二段強制循環換熱器(25)連接，所述二次蒸汽預熱器(5)與真空泵冷卻器(19)連接。
7.一種利用如權利要求6所述的設備進行雙酚A生產廢水資源化處理工藝，其特征在于，包括如下步驟：S1、原液預熱，將雙酚A生產廢水通入各個預熱器中，雙酚A生產廢水先進入蒸餾水預熱器(3)與二次蒸汽蒸餾水、鮮蒸汽蒸餾水換熱、再進入二次蒸汽預熱器(5)與二次蒸汽換熱，升溫至蒸發溫度；S2、一段蒸發濃縮：預熱后的雙酚A生產廢水進入一段降膜蒸發器進行蒸發濃縮，采用壓縮機(22)壓縮后的熱源，濃縮至濃度達到25％；S3、二段蒸發結晶：經過一段蒸發濃縮的雙酚A生產廢水濃縮液通過一段轉料泵(10)，轉入二段強制循環蒸發器進行蒸發濃縮，也采用壓縮機(22)壓縮后的熱源，濃縮至過飽和析出結晶，晶漿液通過出料泵(27)再轉入稠厚器(28)進行固體增稠，最后進入離心機(14)內進行離心脫水，得到硫酸鈉固體鹽以及高濃母液，高濃母液進入母液罐(13)，然后通過母液泵(12)輸送至二段強制循環泵(11)入口，形成循環；S4、蒸汽再壓縮：降膜分離器(24)頂部的二次蒸汽進入二段結晶分離器(26)，二段結晶分離器(26)頂部的二次蒸汽進入二次分離器(21)，二次分離器(21)頂部的二次蒸汽進入壓縮機(22)，經壓縮機(22)壓縮后的二次蒸汽部分進入一段降膜換熱器(23)和二段強制循環換熱器(13)。S5、尾氣處理系統：一段降膜換熱器(23)和二段強制循環換熱器(13)的尾氣經管道排出至二次蒸汽預熱器(18)與原液換熱后進入真空泵冷卻器(19)，進一步冷凝后被抽入真空泵(17)中，然后排至尾氣吸收塔(20)進行洗滌吸收，然后進入脫水器(18)進行脫水，脫完水后進入預處理過濾器(16)進行除水、除油、除微細粉塵，最后進入催化燃燒裝置(15)將尾氣處理完達標排放。
8.根據權利要求7所述的雙酚A生產廢水資源化利用設備及工藝，其特征在于，所述壓縮機(22)的溫升為18℃，所述步驟S2和S3中得到的二次蒸汽溫度為90℃，壓力為70.1KPa，所述步驟S4中將所述二次蒸汽進壓縮機(22)升溫、升壓至108℃、133.9KPa后部分進入一段降膜換熱器(23)和二段強制循環換熱器(13)。
發明內容
本發明主要是解決上述現有技術所存在的技術問題，提供一種能耗低、自動化效率高的雙酚A生產廢水資源化利用設備及工藝。
為實現上述目的，本發明提供如下技術方案：一種雙酚A生產廢水資源化利用設備及工藝，包括
預熱器，所述預熱器包括蒸餾水預熱器和二次蒸汽預熱器，所述蒸餾水預熱器和二次蒸汽預熱器通過管路順次連接；
一段降膜蒸發器，所述一段降膜蒸發器包括一段降膜換熱器、第一降膜循環泵、第二降膜循環泵、降膜分離器和一段轉料泵，所述一段降膜換熱器與所述第一降膜循環泵、第二降膜循環泵連接，所述一段轉料泵的出口與所述二段強制循環蒸發器連接；
二段強制循環蒸發器，所述二段強制循環蒸發器包括二段強制循環換熱器、二段強制循環泵、二段結晶分離器和出料泵，所述二段強制循環泵入口連接有二段結晶分離器，所述二段強制循環泵出口連接有二段強制循環換熱器，所述二段強制循環換熱器的出口連接二段結晶分離器；
結晶出鹽系統，所述結晶出鹽系統包括稠厚器、離心機、母液罐和母液泵，所述母液泵的入口連接有母液罐，所述母液罐與離心機相連接，所述離心機與稠厚器相連接；
蒸汽再壓縮裝置，所述蒸汽再壓縮裝置包括二次分離器、壓縮機和積液泵，所述壓縮機進口管道連接有二次分離器，所述壓縮機的出口管道還連接有積液泵；
尾氣處理系統，所述尾氣處理系統包括真空泵冷卻器、真空泵、尾氣吸收塔、脫水器、預處理過濾器和催化燃燒裝置,所述真空泵冷卻器的一側連接有真空泵，所述真空泵的一側連接有尾氣吸收塔，所述尾氣吸收塔的一側連接有脫水器，所述脫水器的一側連接有預處理過濾器，所述預處理過濾器的一側連接有催化燃燒裝置。
優選的，所述蒸餾水預熱器的一側設置有原液儲存罐，所述蒸餾水預熱器與原液儲存罐之間設置有原液泵，所述蒸餾水預熱器通過原液泵與原液儲存罐連接，所述二次蒸汽預熱器與所述一段降膜蒸發器連接。
優選的，所述一段降膜換熱器與所述二次蒸汽預熱器連接，所述一段轉料泵的出口連接有二段強制循環蒸發器中的二段強制循環泵。
優選的，所述二段結晶分離器底部出口管道連接于出料泵，所述出料泵出口管道與稠厚器連接，所述稠厚器的出口管道與母液罐相連接，所述母液泵的出口管道連接于二段強制循環泵入口，形成循環。
優選的，所述二次分離器連接于二段結晶分離器頂部，所述壓縮機出口管道連接于一段降膜換熱器和二段強制循環換熱器，所述壓縮機出口連接有積液泵，所述積液泵入口連接有蒸餾水罐，所述蒸餾水罐的出口連接有蒸餾水泵，所述蒸餾水泵的出口連接有蒸餾水預熱器。
優選的，所述二次蒸汽預熱器與一段降膜換熱器連接，所述壓縮機與二段強制循環換熱器連接，所述二次蒸汽預熱器與真空泵冷卻器連接。
本發明還提供一種利用的設備進行雙酚A生產廢水蒸發結晶工藝，其包括如下步驟：
優選的，所述的設備進行雙酚A生產廢水資源化利用工藝，包括如下步驟：
S1、原液預熱，將雙酚A生產廢水通入各個預熱器中，雙酚A生產廢水先進入蒸餾水預熱器與二次蒸汽蒸餾水、鮮蒸汽蒸餾水換熱、再進入二次蒸汽預熱器與二次蒸汽換熱，升溫至蒸發溫度；
S2、一段蒸發濃縮：預熱后的雙酚A生產廢水進入一段降膜蒸發器進行蒸發濃縮，采用壓縮機壓縮后的熱源，濃縮至濃度達到25％；
S3、二段蒸發結晶：經過一段蒸發濃縮的雙酚A生產廢水濃縮液通過一段轉料泵，轉入二段強制循環蒸發器進行蒸發濃縮，也采用壓縮機壓縮后的熱源，濃縮至過飽和析出結晶，晶漿液通過出料泵再轉入稠厚器進行固體增稠，最后進入離心機內進行離心脫水，得到硫酸鈉固體鹽以及高濃母液，高濃母液進入母液罐，然后通過母液泵輸送至二段強制循環泵入口，形成循環；
S4、蒸汽再壓縮：降膜分離器頂部的二次蒸汽進入二段結晶分離器，二段結晶分離器頂部的二次蒸汽進入二次分離器，二次分離器頂部的二次蒸汽進入壓縮機，經壓縮機壓縮后的二次蒸汽部分進入一段降膜換熱器和二段強制循環換熱器。
S5、尾氣處理系統：一段降膜換熱器和二段強制循環換熱器的尾氣經管道排出至二次蒸汽預熱器與原液換熱后進入真空泵冷卻器，進一步冷凝后被抽入真空泵中，然后排至尾氣吸收塔進行洗滌吸收，然后進入脫水器進行脫水，脫完水后進入預處理過濾器行除水、除油、除微細粉塵，最后進入催化燃燒裝置將尾氣處理完達標排放。
優選的，所述壓縮機的溫升為18℃，所述步驟S2和S3中得到的二次蒸汽溫度為90℃，壓力為70.1KPa，所述步驟S4中將所述二次蒸汽進壓縮機升溫、升壓至108℃、133.9KPa后部分進入一段降膜換熱器和二段強制循環換熱器。
與現有技術相比，本發明的有益效果如下：
1、本發明雙酚A生產廢水資源化利用設備及工藝，包括預熱器、一段降膜蒸發器、二段強制循環蒸發器、結晶出鹽系統，蒸汽再壓縮裝置，尾氣處理系統，自動控制系統。利用該設備可將雙酚A生產廢水中含有硫酸鈉及微量的丙酮、苯酚等成分，經處理合格后排放，經過MVR裝置處理，硫酸鈉結晶鹽后作為副產品，蒸餾水回收作為循環水裝置的補水使用，并得到有價值的硫酸鈉鹽以及可以排放的冷凝水，該設備結構簡單、占地面積小，設備投資低，并且實現了處理雙酚A生產廢水并提取有價值的硫酸鈉的自動化生產過程，生產效率高、對環境無破壞。
2、本發明雙酚A生產廢水資源化處理工藝，原料液首先進入預熱系統，然后進入一段蒸發濃縮系統，二段蒸發結晶系統，三段結晶出鹽系統，二次蒸汽進入壓縮機提高熱能，尾氣進入尾氣處理系統；該工藝步驟簡單、能源消耗低、生產成本低廉，與常規工藝相比，采用MVR+尾氣處理技術，是一種能耗低、自動化程度高的設備。
（發明人：鮑燕娟;張小江;陳竹林;趙拓）
