公布日：2024.12.31

申請日：2024.12.02

分類號：B02C13/18(2006.01)I;B02C13/26(2006.01)I;B02C13/286(2006.01)I;B02C13/30(2006.01)I;B08B9/087(2006.01)I

摘要

本發明為一種水處理污泥填料破碎設備，破碎桶內設置有轉動桿和打散葉和間歇進料機構，破碎桶外壁開設有通孔，破碎桶外側套設有收集桶，收集桶與破碎桶之間設置有清掃機構和第二傳動組件，收集桶底部設置有第一傳動組件以及間歇正轉動裝置和間歇反轉動裝置，固定環固定連接在收集桶底端，固定環內側固定連接有環形缺齒圈，第一缺齒輪和第二缺齒輪同一時間只有一個與環形缺齒圈嚙合，第一缺齒輪和第二缺齒輪的一側均設置有彈性緩沖塊，彈性緩沖塊的一側面開設有緩沖槽，環形缺齒圈設置有彈性插塊，彈性插塊可插接進緩沖槽；間歇進料機構可以間歇式的將污泥下料到破碎桶被打散葉打散，打散后污泥穿過通孔被收集桶收集進行后續的處理。

權利要求書

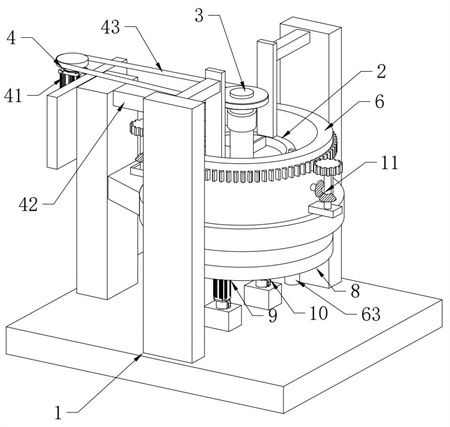

1.一種水處理污泥填料破碎設備，包括機架（1），其特征在于：所述機架（1）內固定連接有破碎桶（2），所述破碎桶（2）內設置有轉動桿（3），所述機架（1）頂部設置有驅動所述轉動桿（3）轉動的驅動組件（4），所述破碎桶（2）從上到下分為進料腔室（21）和破碎腔室（22），所述進料腔室（21）內設置有間歇進料機構（5），所述破碎桶（2）外壁且對應所述破碎腔室（22）開設有若干個通孔（23），所述轉動桿（3）底端且在所述破碎腔室（22）內設置有打散葉（31），所述破碎桶（2）外側套設有收集桶（6），所述收集桶（6）與所述機架（1）轉動連接，所述收集桶（6）與破碎桶（2）之間設置有清掃機構（7），所述收集桶（6）底部設置有與所述收集桶（6）傳動連接的第一傳動組件（8）以及與所述第一傳動組件（8）傳動連接的間歇正轉動裝置（9）和間歇反轉動裝置（10），所述收集桶（6）與所述清掃機構（7）之間設置有第二傳動組件（11），所述第二傳動組件（11）帶動所述清掃機構（7）上下往復運動，所述第一傳動組件（8）包括固定環（81），所述固定環（81）固定連接在所述收集桶（6）底端，所述固定環（81）內側固定連接有環形缺齒圈（82），所述間歇正轉動裝置（9）包括第一缺齒輪（91）和正轉電機，所述間歇反轉動裝置（10）包括第二缺齒輪（101）和反轉電機，所述正轉電機和反轉電機分別對稱設置機架（1）底部兩側且在所述環形缺齒圈（82）正下方，所述正轉電機輸出軸固定連接有正轉軸（92），所述正轉軸（92）頂端設置有第一缺齒輪（91），所述反轉電機輸出軸固定連接有反轉軸（102），所述反轉軸（102）頂端設置有第二缺齒輪（101），所述第一缺齒輪（91）和第二缺齒輪（101）均可以與所述環形缺齒圈（82）嚙合，所述第一缺齒輪（91）和第二缺齒輪（101）同一時間只有一個與所述環形缺齒圈（82）嚙合，所述第一缺齒輪（91）和第二缺齒輪（101）先與所述環形缺齒圈（82）嚙合的側面均設置有彈性緩沖塊（12），所述彈性緩沖塊（12）靠近所述環形缺齒圈（82）的一側面開設有緩沖槽（121），所述環形缺齒圈（82）對應所述第一缺齒輪（91）和第二缺齒輪（101）的兩段齒段的端部均設置有彈性插塊（821），所述彈性插塊（821）可插接進所述緩沖槽（121），且所述緩沖槽（121）的槽深小于所述彈性插塊（821）的長度。

2.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述第一缺齒輪（91）和第二缺齒輪（101）的半徑大小相同均為所述環形缺齒圈（82）內徑的四分之一，所述第一缺齒輪（91）和第二缺齒輪（101）均為小于二分之一圓且不小于四分之一圓的扇形，所述正轉電機和所述反轉電機分別帶動所述正轉軸（92）和反轉軸（102）的轉速大小一致。

3.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述環形缺齒圈（82）兩段齒段上的若干個齒的齒高均從中間向兩側逐漸均勻的減小。

4.根據權利要求3所述的一種水處理污泥填料破碎設備，其特征在于：所述彈性緩沖塊（12）為扇形且半徑均小于所述第一缺齒輪（91）和第二缺齒輪（101）的半徑，所述彈性插塊（821）的厚度小于所述齒段上齒的厚度，且所述彈性插塊（821）的長度大于所述齒段上齒的齒高。

5.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述驅動組件（4）包括破碎電機（41）、支撐架（42）和皮帶（43），所述破碎電機（41）固定在所述機架（1）一側，所述支撐架（42）一側與所述機架（1）頂部固定連接，所述支撐架（42）另一側轉動連接所述轉動桿（3），所述破碎電機（41）的輸出軸上設置有轉動軸，所述轉動軸與轉動桿（3）之間繞有所述皮帶（43）。

6.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述間歇進料機構（5）包括固定在所述破碎桶（2）內部的擋板（51），所述擋板（51）一側開設有進料口（511），所述轉動桿（3）下端穿過所述擋板設置有轉動板（52），所述轉動板（52）一側開設有排料口（521），所述轉動桿（3）外壁且在所述擋板上方設置有第一刮板（53），所述第一刮板（53）底端與所述擋板頂端抵接。

7.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述清掃機構（7）包括第二刮板（71）和移動板（72），所述第二刮板（71）設置在所述收集桶（6）與破碎桶（2）之間，所述收集桶（6）內壁上方固定連接有固定板（73），所述固定板（73）的內部滑動連接所述移動板（72），所述移動板（72）的底端固定連接在所述第二刮板（71）頂部，所述第二傳動組件（11）帶動所述移動板（72）上下往復運動。

8.根據權利要求7所述的一種水處理污泥填料破碎設備，其特征在于：所述第二傳動組件（11）包括傳動齒（111）、連接轉軸（112）、傳動轉軸（113）、第一齒輪（114）和第二齒輪（115），所述收集桶（6）外壁上方設置傳動齒（111），所述收集桶（6）外壁且在所述傳動齒（111）下方固定連接有連接塊（61），所述連接塊（61）內部轉動連接有連接轉軸（112），所述連接轉軸（112）頂部固定連接有第一齒輪（114），所述第一齒輪（114）與所述傳動齒（111）嚙合，所述連接轉軸（112）底部外壁固接有第一錐齒輪（1121），所述傳動轉軸（113）貫穿所述收集桶（6）外壁且與所述收集桶（6）轉動連接，所述傳動轉軸（113）一端外壁固接有第二錐齒輪（1131），且所述第二錐齒輪（1131）與第一錐齒輪（1121）嚙合，所述傳動轉軸（113）另一端且在所述收集桶（6）內部固定連接有第二齒輪（115），所述移動板（72）靠近所述第二齒輪（115）的側面設置有齒條（721），所述第二齒輪（115）與所述齒條（721）相互嚙合匹配。

9.根據權利要求8所述的一種水處理污泥填料破碎設備，其特征在于：所述第二刮板（71）為半圓弧形狀，且兩側面分別與所述破碎桶（2）外壁和收集桶（6）內壁抵接，所述清掃機構（7）設置有兩個，兩個所述清掃機構（7）對稱設置在所述收集桶（6）與破碎桶（2）之間，且分別通過所述第二傳動組件（11）帶動上下往復運動。

10.根據權利要求1所述的一種水處理污泥填料破碎設備，其特征在于：所述收集桶（6）的底端兩側均開設有出料口（62），所述出料口（62）內部固定連接有出料管（63）。

發明內容

針對上述問題點的不足，本發明提供了一種水處理污泥填料破碎設備。

本發明通過以下技術方案來實現上述目的：一種水處理污泥填料破碎設備，包括機架，所述機架內固定連接有破碎桶，所述破碎桶內設置有轉動桿，所述機架頂部設置有驅動所述轉動桿轉動的驅動組件，所述破碎桶從上到下分為進料腔室和破碎腔室，所述進料腔室內設置有間歇進料機構，所述破碎桶外壁且對應所述破碎腔室開設有若干個通孔，所述轉動桿底端且在所述破碎腔室內設置有打散葉，所述破碎桶外側套設有收集桶，所述收集桶與所述機架轉動連接，所述收集桶與破碎桶之間設置有清掃機構，所述收集桶底部設置有與所述收集桶傳動連接的第一傳動組件以及與所述第一傳動組件傳動連接的間歇正轉動裝置和間歇反轉動裝置，所述收集桶與所述清掃機構之間設置有第二傳動組件，所述第二傳動組件帶動所述清掃機構上下往復運動，所述第一傳動組件包括固定環，所述固定環固定連接在所述收集桶底端，所述固定環內側固定連接有環形缺齒圈，所述間歇正轉動裝置包括第一缺齒輪和正轉電機，所述間歇反轉動裝置包括第二缺齒輪和反轉電機，所述正轉電機和反轉電機分別對稱設置機架底部兩側且在所述環形缺齒圈正下方，所述正轉電機輸出軸固定連接有正轉軸，所述正轉軸頂端設置有第一缺齒輪，所述反轉電機輸出軸固定連接有反轉軸，所述反轉軸頂端設置有第二缺齒輪，所述第一缺齒輪和第二缺齒輪均可以與所述環形缺齒圈嚙合，所述第一缺齒輪和第二缺齒輪同一時間只有一個與所述環形缺齒圈嚙合，所述第一缺齒輪和第二缺齒輪先與所述環形缺齒圈嚙合的側面均設置有彈性緩沖塊，所述彈性緩沖塊靠近所述環形缺齒圈的一側面開設有緩沖槽，所述環形缺齒圈對應所述第一缺齒輪和第二缺齒輪的兩段齒段的端部均設置有彈性插塊，所述彈性插塊可插接進所述緩沖槽，且所述緩沖槽的槽深小于所述彈性插塊的長度。

優選的，所述第一缺齒輪和第二缺齒輪的半徑大小相同均為所述環形缺齒圈內徑的四分之一，所述第一缺齒輪和第二缺齒輪均為小于二分之一圓且不小于四分之一圓的扇形，所述正轉電機和反轉電機分別帶動所述正轉軸和反轉軸的轉速大小一致。

優選的，所述環形缺齒圈兩段齒段上的若干個齒的齒高均從中間向兩側逐漸均勻的減小。

優選的，所述彈性緩沖塊為扇形且半徑均小于所述第一缺齒輪和第二缺齒輪的半徑，所述彈性插塊的厚度小于所述齒段上齒的厚度，且所述彈性插塊的長度大于所述齒段上齒的齒高。

優選的，所述驅動組件包括破碎電機、支撐架和皮帶，所述破碎電機固定在所述機架一側，所述支撐架一側與所述機架頂部固定連接，所述支撐架另一側轉動連接所述轉動桿，所述破碎電機的輸出軸上設置有轉動軸，所述轉動軸與轉動桿之間繞有所述皮帶。

優選的，所述間歇進料機構包括固定在所述破碎桶內部的擋板，所述擋板一側開設有進料口，所述轉動桿下端穿過所述擋板設置有轉動板，所述轉動板一側開設有排料口，所述轉動桿外壁且在所述擋板上方設置有第一刮板，所述第一刮板底端與所述擋板頂端抵接。

優選的，所述清掃機構包括第二刮板和移動板，所述第二刮板設置在所述收集桶與破碎桶之間，所述收集桶內壁上方固定連接有固定板，所述固定板的內部滑動連接所述移動板，所述移動板的底端固定連接在所述第二刮板頂部，所述第二傳動組件帶動所述移動板上下往復運動。

優選的，所述第二傳動組件包括傳動齒、連接轉軸、傳動轉軸、第一齒輪和第二齒輪，所述收集桶外壁上方設置傳動齒，所述收集桶外壁且在所述傳動齒下方固定連接有連接塊，所述連接塊內部轉動連接有連接轉軸，所述連接轉軸頂部固定連接有第一齒輪，所述第一齒輪與所述傳動齒嚙合，所述連接轉軸底部外壁固接有第一錐齒輪，所述傳動轉軸貫穿所述收集桶外壁且與所述收集桶轉動連接，所述傳動轉軸一端外壁固接有第二錐齒輪，且所述第二錐齒輪與第一錐齒輪嚙合，所述傳動轉軸另一端且在所述收集桶內部固定連接有第二齒輪，所述移動板靠近所述第二齒輪的側面設置有齒條，所述第二齒輪與所述齒條相互嚙合匹配。

優選的，所述第二刮板為半圓弧形狀，且兩側面分別與所述破碎桶外壁和收集桶內壁抵接，所述清掃機構設置有兩個，兩個所述清掃機構對稱設置在所述收集桶與破碎桶之間，且分別通過所述第二傳動組件帶動上下往復運動。

優選的，所述收集桶的底端兩側均開設有出料口，所述出料口內部固定連接有出料管。

本發明的有益效果是:1、通過設置的間歇進料機構，轉動板相對擋板轉動，進料口和排料口之間間歇式連通，進而使得進料腔室內的物料可以有序性的、間歇式的、一定重量范圍內的污泥下料到破碎腔室中去，配合設置的轉動桿與打散葉和對應破碎腔室在破碎桶外壁開設有若干個通孔，當污泥間歇式的進料到破碎腔室時，打散葉快速攪拌打散打碎污泥，打碎打散的污泥顆粒在離心力作用下向外運動，小顆粒的污泥穿過通孔到破碎桶外側被收集起來，大顆粒的污泥有的碰撞到通孔側壁被切割為小顆粒然后再穿過通孔到破碎桶外側被收集起來，有的碰撞到破碎桶內壁回彈回去又再次被打散葉快速攪拌打散打碎直至變?yōu)樾☆w粒穿過通孔到破碎桶外側被收集起來，這樣可以有效的防止污泥堆積在一起難以進行破碎，污泥落到破碎腔室的瞬間大部分被打散從通孔外出，這樣能夠有效的防止污泥粘附在設備上從而造成的粘滯效應，提高污泥被破碎的效果。

2、通過設置的收集桶，間歇正轉動裝置和間歇反轉動裝置可以分別帶動收集桶順時針和逆時針進行旋轉，當小顆粒的污泥穿過通孔到破碎桶外側時被收集桶收集起來便于后續的處理，小顆粒的污泥到破碎桶外側時還具有一定的離心力，碰撞到收集桶內壁時，間歇正轉動裝置帶動收集桶順時針旋轉給小顆粒的污泥反向的作用力，從而使得小顆粒污泥反向運動落回收集桶內部，也有可能一部分的小顆粒的污泥碰撞粘黏在收集桶內壁上，此時，間歇反轉動裝置帶動收集桶逆時針旋轉，將小顆粒的污泥從收集桶內壁上甩出落到收集桶內部，一定程度上避免小顆粒的污泥粘黏在收集桶內壁。

3、通過設置的清掃機構和第二傳動組件，間歇正轉動裝置和間歇反轉動裝置可以分別帶動收集桶順時針和逆時針進行旋轉，從而帶動收集桶外壁的傳動齒順時針和逆時針進行旋轉，傳動齒可以帶動第一齒輪順時針和逆時針進行旋轉，第一齒輪通過第一錐齒輪和第二錐齒輪帶動第二齒輪轉動，第二齒輪通過移動板側面設置有齒條帶動移動板上下移動，從而使得移動板帶動破碎桶外壁與收集桶內壁之間的第二刮板上下移動，第二刮板可以將破碎桶外壁與收集桶內壁粘黏的污泥進行刮除，避免污泥的粘黏影響到設備的正常運行，還有利于小顆粒的污泥的收集。

（發明人：付立志;莊運輝;張佳鴻;陳慶敏）
