公布日：2024.03.26
申請日：2024.01.25
分類號：F04D9/02(2006.01)I;F04D15/00(2006.01)I;F04D29/00(2006.01)I
摘要
本發明提供了一種污水處理用離心泵自補水機構，包括補水箱，補水箱內儲存有水，且補水箱內還設有用于水輸送的輸送機構，輸送機構輸出端設有相連通且用于水輸送至泵體內的第一管，輸送機構包括抽吸箱，抽吸箱固定安裝在補水箱內，且抽吸箱內設有抽吸板，抽吸板可周期性來回運動的設置在抽吸箱內，抽吸箱上設有第一孔，第一孔內設有用于水單向排出的單向閥，且第一孔與第一管連通，抽吸箱上還設有第二孔，第二孔內設有用于水單向送入的單向閥，且第二孔外側設有相連通的第二管，第二管延伸端設置在補水箱底部。還提供了一種自補水式離心泵，實現了泵體的自動補水，這樣的設計，在泵體啟動時，就不需要進行人工補水，更加的方便快捷。
權利要求書
1.一種污水處理用離心泵自補水機構，其特征在于，包括補水箱，所述補水箱內儲存有水，且補水箱內還設有用于水輸送的輸送機構，所述輸送機構輸出端設有相連通且用于水輸送至泵體內的第一管，所述輸送機構包括抽吸箱，所述抽吸箱固定安裝在補水箱內，且抽吸箱內設有抽吸板，所述抽吸板可周期性來回運動的設置在抽吸箱內，所述抽吸箱上設有第一孔，所述第一孔內設有用于水單向排出的單向閥，且第一孔與第一管連通，所述抽吸箱上還設有第二孔，所述第二孔內設有用于水單向送入的單向閥，且第二孔外側設有相連通的第二管，所述第二管延伸端設置在補水箱底部。
2.如權利要求1所述的一種污水處理用離心泵自補水機構，其特征在于：所述抽吸箱內設有可轉動的抽吸軸，所述抽吸軸外側設有往復螺紋，所述抽吸板中部設有用于抽吸軸穿過的往復孔，所述抽吸軸上設有固定連接的第二齒輪，離心泵的電機輸出端設有輸出軸，所述輸出軸延伸端與泵體的旋轉端連接，輸出軸穿過補水箱，輸出軸上固定連接有與第二齒輪相嚙合的第一齒輪。
3.如權利要求2所述的一種污水處理用離心泵自補水機構，其特征在于：所述抽吸板上設有長度可伸縮的密封管，所述密封管位于靠近第一孔的一側，所述密封管套設在抽吸軸上，且密封管兩端分別與抽吸板以及抽吸箱內壁轉動連接且密封。
4.如權利要求2所述的一種污水處理用離心泵自補水機構，其特征在于：所述抽吸箱上設有調節箱，所述抽吸軸穿過調節箱中部，所述調節箱中部設有調節環槽，所述抽吸軸上設有多個均勻分布且朝同一個方向傾斜的固定齒，所述調節環槽內壁上設有可伸縮且防止固定齒反向轉動的限位齒，所述抽吸軸兩端設有用于抽吸軸轉動時能量儲存的發條，所述第一管、第二管處設有控制其選擇性開合的閥門機構。
5.如權利要求4所述的一種污水處理用離心泵自補水機構，其特征在于：所述補水箱上還設有用于水自動補充的補水裝置，所述補水裝置包括第三管，位于第一孔同一側的所述抽吸箱上設有第三孔和第四孔，所述第三孔內設有用于水單向輸入的單向閥，且第三孔外側設有相連通的第三管，所述第三管延伸端與進水管一側壁連通，所述第四孔內設有用于水單向輸出的單向閥，所述第四孔外側設有相連通的第四管，所述第三管和第四管通過閥門機構來控制其選擇性開合。
6.如權利要求5所述的一種污水處理用離心泵自補水機構，其特征在于：所述所述閥門機構包括第一閥門槽、第二閥門槽、第一閥門板和第二閥門板，所述抽吸箱內設有第一閥門槽和第二閥門槽，所述第一閥門槽呈垂直狀穿過第一孔和第四孔中部，所述第二閥門槽呈垂直狀穿過第二孔和第三孔，所述第一閥門板可上下運動的設置在第一閥門槽內，所述第二閥門板可上下運動的設置在第二閥門槽內，所述第一閥門板上設有第一連通孔和第四連通孔，所述第二閥門板上設有第二連通孔和第三連通孔。
7.如權利要求6所述的一種污水處理用離心泵自補水機構，其特征在于：所述第二閥門槽底部設有漂浮孔，所述漂浮孔內設有滑動且密封連接的漂浮桿，所述漂浮桿端部與第二閥門板固定連接，且漂浮桿底部設有固定連接的浮力塊，所述第二閥門槽底部還設有固定連接的第一伸縮管，所述第一閥門槽底部設有固定連接的第二伸縮管，所述第一伸縮管和第二伸縮管之間設有相連通的連通管，且第一伸縮管和第二伸縮管內設有傳動液，所述第一閥門槽上端設有固定連接的第一彈簧，所述第一閥門板上端設有膨脹槽，所述膨脹槽內設有滑動連接的擋板，所述第一彈簧與擋板固定連接，所述膨脹槽內設有彈性包，彈性包一端與擋板固定連接，且彈性包另一端與膨脹槽內壁固定連接，所述彈性包內設有受熱膨脹遇冷收縮的膨脹材料。
8.如權利要求4所述的一種污水處理用離心泵自補水機構，其特征在于：所述補水箱一側設有按壓伸縮機構，所述調節環槽一側設有調節槽，所述限位齒滑動連接的調節槽內，且限位齒外側設有同步桿，所述同步桿延伸端與按壓伸縮機構的伸縮端固定連接。
9.如權利要求8所述的一種污水處理用離心泵自補水機構，其特征在于：所述抽吸箱內還設有連通槽，所述連通槽內設有滑動且密封連接的連接件，所述連接件一端與第一閥門板固定連接，連接件另一端與同步桿固定連接，連接件為可彎曲的繩狀材料構成。
10.一種自補水式離心泵，其特征在于：包括如權利要求1~9所述的自補水機構，還包括泵體和電機，所述電機設置在泵體一側并帶動泵體驅動，所述泵體一端設有進水管，且泵體另一端設有排水管，所述第一管延伸端與排水管側壁連通。
發明內容
針對現有技術中所存在的不足，本發明提供了一種污水處理用離心泵自補水機構及自補水式離心泵，為了實現上述目的，本發明采用了如下技術方案：一種污水處理用自補水式離心泵，包括補水箱，所述補水箱內儲存有水，且補水箱內還設有用于水輸送的輸送機構，所述輸送機構輸出端設有相連通且用于水輸送至泵體內的第一管，所述輸送機構包括抽吸箱，所述抽吸箱固定安裝在補水箱內，且抽吸箱內設有抽吸板，所述抽吸板可周期性來回運動的設置在抽吸箱內，所述抽吸箱上設有第一孔，所述第一孔內設有用于水單向排出的單向閥，且第一孔與第一管連通，所述抽吸箱上還設有第二孔，所述第二孔內設有用于水單向送入的單向閥，且第二孔外側設有相連通的第二管，所述第二管延伸端設置在補水箱底部。
更進一步的，所述抽吸箱內設有可轉動的抽吸軸，所述抽吸軸外側設有往復螺紋，所述抽吸板中部設有用于抽吸軸穿過的往復孔，所述抽吸軸上設有固定連接的第二齒輪，離心泵的電機輸出端設有輸出軸，所述輸出軸延伸端與泵體的旋轉端連接，輸出軸穿過補水箱，輸出軸上固定連接有與第二齒輪相嚙合的第一齒輪。
更進一步的，所述抽吸板上設有長度可伸縮的密封管，所述密封管位于靠近第一孔的一側，所述密封管套設在抽吸軸上，且密封管兩端分別與抽吸板以及抽吸箱內壁轉動連接且密封。
更進一步的，所述抽吸箱上設有調節箱，所述抽吸軸穿過調節箱中部，所述調節箱中部設有調節環槽，所述抽吸軸上設有多個均勻分布且朝同一個方向傾斜的固定齒，所述調節環槽內壁上設有可伸縮且防止固定齒反向轉動的限位齒，所述抽吸軸兩端設有用于抽吸軸轉動時能量儲存的發條，所述第一管、第二管處設有控制其選擇性開合的閥門機構。
更進一步的，所述補水箱上還設有用于水自動補充的補水裝置，所述補水裝置包括第三管，位于第一孔同一側的所述抽吸箱上設有第三孔和第四孔，所述第三孔內設有用于水單向輸入的單向閥，且第三孔外側設有相連通的第三管，所述第三管延伸端與進水管一側壁連通，所述第四孔內設有用于水單向輸出的單向閥，所述第四孔外側設有相連通的第四管，所述第三管和第四管通過閥門機構來控制其選擇性開合。
更進一步的，所述所述閥門機構包括第一閥門槽、第二閥門槽、第一閥門板和第二閥門板，所述抽吸箱內設有第一閥門槽和第二閥門槽，所述第一閥門槽呈垂直狀穿過第一孔和第四孔中部，所述第二閥門槽呈垂直狀穿過第二孔和第三孔，所述第一閥門板可上下運動的設置在第一閥門槽內，所述第二閥門板可上下運動的設置在第二閥門槽內，所述第一閥門板上設有第一連通孔和第四連通孔，所述第二閥門板上設有第二連通孔和第三連通孔。
更進一步的，所述第二閥門槽底部設有漂浮孔，所述漂浮孔內設有滑動且密封連接的漂浮桿，所述漂浮桿端部與第二閥門板固定連接，且漂浮桿底部設有固定連接的浮力塊，所述第二閥門槽底部還設有固定連接的第一伸縮管，所述第一閥門槽底部設有固定連接的第二伸縮管，所述第一伸縮管和第二伸縮管之間設有相連通的連通管，且第一伸縮管和第二伸縮管內設有傳動液，所述第一閥門槽上端設有固定連接的第一彈簧，所述第一閥門板上端設有膨脹槽，所述膨脹槽內設有滑動連接的擋板，所述第一彈簧與擋板固定連接，所述膨脹槽內設有彈性包，彈性包一端與擋板固定連接，且彈性包另一端與膨脹槽內壁固定連接，所述彈性包內設有受熱膨脹遇冷收縮的膨脹材料。
更進一步的，所述補水箱一側設有按壓伸縮機構，所述調節環槽一側設有調節槽，所述限位齒滑動連接的調節槽內，且限位齒外側設有同步桿，所述同步桿延伸端與按壓伸縮機構的伸縮端固定連接。
更進一步的，所述抽吸箱內還設有連通槽，所述連通槽內設有滑動且密封連接的連接件，所述連接件一端與第一閥門板固定連接，連接件另一端與同步桿固定連接，連接件為可彎曲的繩狀材料構成。

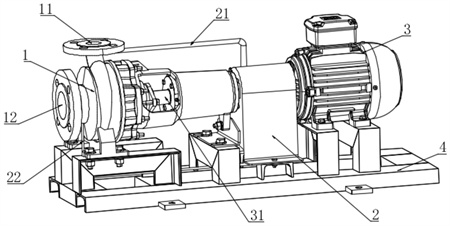

一種自補水式離心泵，包括如上所述的自補水機構，還包括泵體和電機，所述電機設置在泵體一側帶動泵體驅動，所述泵體一端設有進水管，且泵體另一端設有排水管，所述第一管延伸端與排水管側壁連通。
相比于現有技術，本發明具有如下有益效果：通過儲水箱、第一抽吸管、第一輸送管和微型泵的設計，能夠在離心泵啟動前，通過控制微型泵啟動，配合第一抽吸管和第一輸送管，能夠?qū)λ鋬?nèi)的水抽吸至排水管，從而通過排水管進入泵體內，實現了泵體的自動補水，解決了原有人工補水的問題，不用操作人員在惡劣的環境中進行工作，使用方便，操作便捷。
（發明人：劉鴻剛;牛迭海;鮑玉鼎;王寬;胡海龍;肖靜）
