公布日：2024.03.26
申請日：2024.01.26
分類號：C02F1/72(2023.01)I;B01D33/03(2006.01)I;B01D33/80(2006.01)I;B01D33/68(2006.01)I;B01D35/30(2006.01)I;B08B9/087(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種應用模塊化系統的污水處理器，涉及污水處理技術領域，包括污水處理筒，所述污水處理筒的內部安裝有過濾網，所述的表面均勻開設有流通口，所述過濾網的上方連通有輸送管，所述污水處理筒的下方固定連接有支架，通過過濾網的抖動可以有效地防止污垢和顆粒物在過濾網上積聚和堆積，導致過濾口的堵塞和損壞，通過持續抖動過濾網，可以減少過濾口的堵塞和損壞，延長過濾網的使用壽命，同時，通過持續抖動過濾網，可以減少過濾網上的污物積聚，降低過濾口的堵塞風險，這將減少對過濾器的維護次數和維護成本，提高設備的可靠性和穩定性，此外，還可以保持過濾口的通暢，避免處理器的性能下降，減少故障的發生，提高處理器的穩定性。
權利要求書

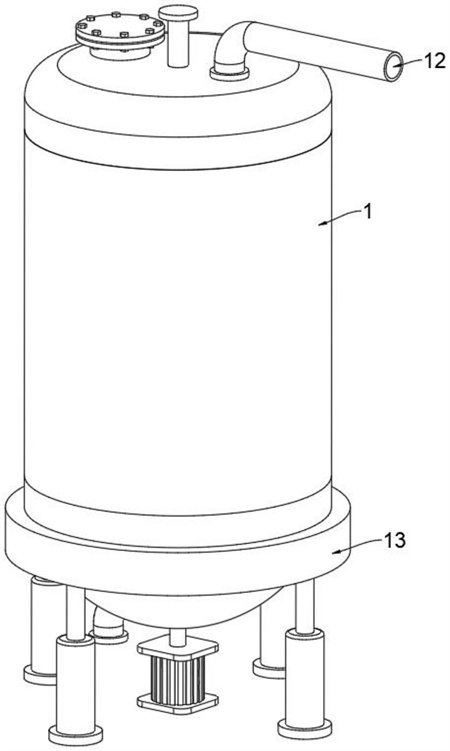

1.一種應用模塊化系統的污水處理器，包括污水處理筒(1)，所述污水處理筒(1)的內部安裝有過濾網(11)，所述(11)的表面均勻開設有流通口，所述過濾網(11)的上方連通有輸送管(12)，所述污水處理筒(1)的下方固定連接有支架(13)，所述污水處理筒(1)的下方安裝有排水管，其特征在于：所述污水處理筒(1)的內部設置有污水預處理機構(2)，所述污水預處理機構(2)的上方設置有觸發式抖動機構(3)；所述污水預處理機構(2)用于當污水處理筒(1)處于正常運行時對其內部的污水進行充分?jǐn)嚢�，并且對其�?nèi)壁進行清理；所述觸發式抖動機構(3)用于往復式帶動輸送管(12)進行全方位抖動。
2.根據權利要求1所述的一種應用模塊化系統的污水處理器，其特征在于：所述污水處理筒(1)的下方轉動連接有電機(21)，所述電機(21)的輸出軸端固定連接有連接軸(22)，所述過濾網(11)的外壁固定連接有固定架(23)，所述固定架(23)遠離連接軸(22)的一端上表面均固定連接有插桿(2301)，所述插桿(2301)的外壁均滑動連接有固定軸(2302)，所述固定軸(2302)的外壁均勻固定連接有刮片(24)。
3.根據權利要求2所述的一種應用模塊化系統的污水處理器，其特征在于：所述插桿(2301)整體呈十字形，且所述固定軸(2302)對應插桿(2301)的位置處開設有十字形滑槽，所述刮片(24)設置為不銹鋼材質，且所述(24)靠近(1)內壁的一側設置為斜面形。
4.根據權利要求2所述的一種應用模塊化系統的污水處理器，其特征在于：所述觸發式抖動機構(3)包括均勻固定連接于插桿(2301)上表面的往復絲桿(31)，所述往復絲桿(31)的外壁均滑動連接有滑環(32)，所述滑環(32)的外壁對稱固定連接有定位桿(33)，所述污水處理筒(1)的內壁均勻轉動連接有轉動套(34)，所述轉動套(34)遠離污水處理筒(1)的一端均轉動連接有連接球(35)，所述連接球(35)的外壁轉動連接有萬向桿(36)，所述萬向桿(36)遠離連接球(35)的一端均鉸接有連接板(37)，所述連接板(37)固定連接于過濾網(11)的下表面，所述萬向桿(36)的內部均滑動連接有滑桿(38)，所述滑桿(38)遠離連接板(37)的一端均固定連接有滑板(310)，所述滑板(310)遠離滑桿(38)的一端滑動連接于污水處理筒(1)的內壁，所述滑桿(38)的外壁均套接有彈簧(39)。
5.根據權利要求4所述的一種應用模塊化系統的污水處理器，其特征在于：所述轉動套(34)靠近萬向桿(36)的一端呈半圓形，且所述轉動套(34)與萬向桿(36)的間隔位置處均轉動連接有萬向球。
6.根據權利要求4所述的一種應用模塊化系統的污水處理器，其特征在于：所述往復絲桿(31)與滑環(32)構成滾珠絲杠結構，所述過濾網(11)位于定位桿(33)的運動路徑上，且所述滑環(32)初始位于往復絲桿(31)的最下方。
7.根據權利要求4所述的一種應用模塊化系統的污水處理器，其特征在于：所述彈簧(39)的兩端分別與連接板(37)和滑板(310)呈固定連接，且所述轉動套(34)與萬向桿(36)初始時位于同一水平面。
發明內容
為解決上述技術問題，本發明提供了一種應用模塊化系統的污水處理器，以解決上述背景技術中提出的技術問題。
為達到以上目的，本發明采用的技術方案為：一種應用模塊化系統的污水處理器，包括污水處理筒，所述污水處理筒的內部安裝有過濾網，所述過濾網的上方連通有輸送管，所述污水處理筒的下方固定連接有支架，所述污水處理筒的下方安裝有排水管，所述污水處理筒的內部設置有污水預處理機構，所述污水預處理機構的上方設置有觸發式抖動機構；
所述污水預處理機構用于當污水處理筒處于正常運行時對其內部的污水進行充分?jǐn)嚢瑁⑶覍ζ鋬?nèi)壁進行清理；
所述觸發式抖動機構用于往復式帶動輸送管進行全方位抖動。
進一步地，所述污水處理筒的下方轉動連接有電機，所述電機的輸出軸端固定連接有連接軸，所述過濾網的外壁固定連接有固定架，所述固定架遠離連接軸的一端上表面均固定連接有插桿，所述插桿的外壁均滑動連接有固定軸，所述固定軸的外壁均勻固定連接有刮片。
進一步地，所述插桿整體呈十字形，且所述固定軸對應插桿的位置處開設有十字形滑槽，所述刮片設置為不銹鋼材質。
進一步地，所述觸發式抖動機構包括均勻固定連接于插桿上表面的往復絲桿，所述往復絲桿的外壁均滑動連接有滑環，所述滑環的外壁對稱固定連接有定位桿，所述污水處理筒的內壁均勻轉動連接有轉動套，所述轉動套遠離污水處理筒的一端均轉動連接有連接球，所述連接球的外壁轉動連接有萬向桿，所述萬向桿遠離連接球的一端均鉸接有連接板，所述連接板固定連接于過濾網的下表面，所述萬向桿的內部均滑動連接有滑桿，所述滑桿遠離連接板的一端均固定連接有滑板，所述滑板遠離滑桿的一端滑動連接于污水處理筒的內壁，所述滑桿的外壁均套接有彈簧。
進一步地，所述轉動套靠近萬向桿的一端呈半圓形，且所述轉動套與萬向桿的間隔位置處均轉動連接有萬向球。
進一步地，所述往復絲桿與滑環構成滾珠絲杠結構，所述過濾網位于定位桿的運動路徑上，且所述滑環初始位于往復絲桿的最下方。
進一步地，所述彈簧的兩端分別與連接板和滑板呈固定連接，且所述轉動套與萬向桿初始時位于同一水平面。
與現有技術相比，本發明的有益效果是：
(1)通過過濾網的抖動可以有效地防止污垢和顆粒物在過濾網上積聚和堆積，持續的抖動可以使過濾網上的污物不斷松動和脫落，提高過濾效果，保持過濾口的通暢，并且，過濾網在長時間運行過程中容易受到顆粒物的積聚和堆積，導致過濾口的堵塞和損壞，通過持續抖動過濾網，可以減少過濾口的堵塞和損壞，延長過濾網的使用壽命，同時，通過持續抖動過濾網，可以減少過濾網上的污物積聚，降低過濾口的堵塞風險，這將減少對過濾器的維護次數和維護成本，提高設備的可靠性和穩定性，此外，還可以保持過濾口的通暢，避免處理器的性能下降，減少故障的發生，提高處理器的穩定性；
(2)通過刮片的剮蹭處理可以有效地去除這些污垢和沉積物，保持其內壁的清潔和光滑，提高處理器的效率和性能，并且，剮蹭處理可以去除內壁上的污垢和沉積物，增加內壁的表面積，使污水與內壁的接觸更充分，提高污水的處理效果，同時，可防止污垢和沉積物對反應器內部的混合和懸浮的影響，提高反應器的運行效率，此外，由于刮片設置為不銹鋼材質，而不銹鋼材質具有優異的抗腐蝕性能，能夠在氧氣的存在下形成致密的氧化鉻層鈍化層，從而有效地防止金屬表面的進一步腐蝕和氧化，并且，不銹鋼具有較高的強度和硬度，并且具有良好的延展性和塑性，因此，刮片可長時間用于對污水處理筒內壁進行刮蹭處理；
(3)通過固定軸的攪拌能夠?qū)⑽鬯械难醴稚⒕鶆颍黾友鯕馀c污水中的有機物質接觸的面積，促進氧化反應的進行，這有助于加速有機物質的降解和去除，提高污水處理的效果，并且，固定軸的攪拌還可以促使污水中的懸浮物質均勻分布，避免其沉積或堆積，這有助于提高污水中懸浮物質的去除效率，減少沉淀池的負荷和處理壓力，此外，通過攪拌還可以將污水中的熱量均勻分布，防止局部溫度過高或過低，這有助于保持反應器內的適宜溫度，促進微生物的正常生長和活性，提高處理效果。
（發明人：魏保軍;李偉;謝晉;王飛;王偉;張軍;柳憲凱;馮天祥;盧瑤）
