公布日：2023.08.15
申請日：2023.07.03
分類號：C02F3/30(2023.01)I
摘要
本發明公開了帶綜合管廊結構布置的生物反應池，包括兩組對稱布置的生物池，兩組生物池之間設有綜合管廊結構；綜合管廊結構內布設有空氣管、除臭風管和污泥回流管；污泥回流管穿過綜合管廊結構的側壁與相應的生物池的厭氧池和好氧池連接；空氣管和除臭風管通過與綜合管廊結構水平相交的管溝接入好氧池。本發明的應用能夠?qū)ι锍貎?nèi)各類管線更加合理有效的進行敷設，簡化現有生物池復雜的運維工作，實時監控各類管線。
權利要求書
1.帶綜合管廊結構布置的生物反應池，包括兩組對稱布置的生物池；其特征在于，兩組所述生物池之間設有綜合管廊結構；所述綜合管廊結構內布設有空氣管(8)、除臭風管和污泥回流管；所述污泥回流管穿過所述綜合管廊結構的側壁與相應的所述生物池的厭氧池(1)和好氧池(3)連接；所述空氣管(8)和所述除臭風管通過與所述綜合管廊結構水平相交的管溝接入所述好氧池(3)。
2.根據權利要求1所述的帶綜合管廊結構布置的生物反應池，其特征在于，每一所述生物池均包括依次連接的厭氧池(1)、缺氧池(2)和好氧池(3)。
3.根據權利要求2所述的帶綜合管廊結構布置的生物反應池，其特征在于，所述污泥回流管包括內回流管線和外回流管線；所述外回流管線為用于污泥回流的回流箱涵(5)，設置在所述綜合管廊結構與每一所述生物池相鄰的側壁靠近底部的位置，在所述綜合管廊結構靠近底部的位置穿過相應的側壁接入所述缺氧池(2)；所述內回流管線為混合液回流管(4)，設置在所述綜合管廊結構與每一所述生物池相鄰的側壁位于相應的所述外回流管線上方的位置，在所述綜合管廊結構靠近底部的位置穿過相應的側壁接入所述厭氧池(1)。
4.根據權利要求3所述的帶綜合管廊結構布置的生物反應池，其特征在于，每一所述混合液回流管(4)的直徑均為1000毫米；每一所述回流箱涵(5)的橫截面尺寸均為1000毫米×2000毫米。
5.根據權利要求3所述的帶綜合管廊結構布置的生物反應池，其特征在于，所述混合液回流管(4)與混合液回流泵(6)連接；所述回流箱涵(5)與污泥回流泵(7)連接。
6.根據權利要求1所述的帶綜合管廊結構布置的生物反應池，其特征在于，所述空氣管(8)從鼓風機房埋地接入所述綜合管廊結構，敷設于所述綜合管廊結構的頂部；所述綜合管廊結構與相應的所述好氧池(3)相鄰的側壁設有用于穿過相應的所述空氣管(8)的預留孔(9)。
7.根據權利要求6所述的帶綜合管廊結構布置的生物反應池，其特征在于，所述空氣管(8)通過吊架固定在所述綜合管廊結構的頂部。
8.根據權利要求6所述的綜合管廊結構布置的生物反應池，其特征在于，所述空氣管(8)的管徑為700毫米。

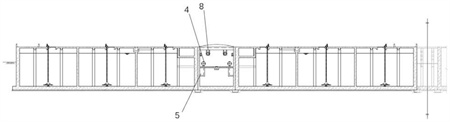

9.根據權利要求1所述的帶綜合管廊結構布置的生物反應池，其特征在于，所述綜合管廊結構為通過隔板上下分隔的雙層結構；所述污泥回流管的內回流管線和外回流管線，即混合液回流管(4)和回流箱涵(5)分別設置在所述隔板的下面和上面；所述空氣管(8)位于所述雙層結構中的頂層的頂部的下面。
發明內容
有鑒于現有技術的上述缺陷，本發明提供帶綜合管廊結構布置的生物反應池，實現的目的是能夠?qū)ι锍貎?nèi)各類管線更加合理有效的進行敷設，簡化現有生物池復雜的運維工作，實時監控各類管線。
為實現上述目的，本發明公開了帶綜合管廊結構布置的生物反應池，包括兩組對稱布置的生物池，兩組所述生物池之間設有綜合管廊結構；
所述綜合管廊結構內布設有空氣管、除臭風管和污泥回流管；
所述污泥回流管穿過所述綜合管廊結構的側壁與相應的所述生物池的厭氧池和好氧池連接；
所述空氣管和所述除臭風管通過與所述綜合管廊結構水平相交的管溝接入所述好氧池。
優選的，每一所述生物池均包括依次連接的厭氧池、缺氧池和好氧池。
更優選的，所述污泥回流管包括內回流管線和外回流管線；
所述外回流管線為用于污泥回流的回流箱涵，設置在所述綜合管廊結構與每一所述生物池相鄰的側壁靠近底部的位置，在所述綜合管廊結構靠近底部的位置穿過相應的側壁接入所述缺氧池；
所述內回流管線為混合液回流管，設置在所述綜合管廊結構與每一所述生物池相鄰的側壁位于相應的所述外回流管線上方的位置，在所述綜合管廊結構靠近底部的位置穿過相應的側壁接入所述厭氧池。
更優選的，每一所述混合液回流管的直徑均為1000毫米；每一所述回流箱涵的橫截面尺寸均為1000毫米×2000毫米。
更優選的，所述混合液回流管與混合液回流泵連接；所述回流箱涵與污泥回流泵連接。
優選的，所述空氣管從鼓風機房埋地接入所述綜合管廊結構，敷設于所述綜合管廊結構的頂部；
所述綜合管廊結構與相應的所述好氧池相鄰的側壁設有用于穿過相應的所述空氣管的預留孔。
更優選的，所述空氣管通過吊架固定在所述綜合管廊結構的頂部。
更優選的，所述空氣管的管徑為700毫米。
優選的，所述綜合管廊結構為通過隔板上下分隔的雙層結構；
所述污泥回流管的內回流管線和外回流管線，即混合液回流管和回流箱涵分別設置在所述隔板的上面和下面；
所述空氣管位于所述雙層結構中的頂層的頂部的下面。
本發明的有益效果：
本發明的應用能夠?qū)ι锍貎?nèi)各類管線更加合理有效的進行敷設，簡化現有生物池復雜的運維工作，實時監控各類管線。
（發明人：高原;王曉璐;彭香蔥;徐率先;謝勇）
