公布日：2023.08.11
申請日：2023.04.18
分類號：C02F11/00(2006.01)I;C02F11/13(2019.01)I;C02F11/12(2019.01)I;C02F103/28(2006.01)N
摘要
本發明提供了一種污泥再利用處理裝置，屬于污泥處理裝置技術領域，包括處理箱與退料框，所述退料框固定安裝在處理箱的下端面中部，所述退料框內設置有用于對污泥封堵的閥門，還包括：轉動筒，所述轉動筒設置在處理箱內腔的中部；位移機構，所述處理箱內腔上部設置有位移機構，位移機構用于對轉動筒的位置進行變換；轉動機構，所述轉動機構設置在處理箱的前后側壁；清除機構，所述清除機構設置在處理箱的內腔。該發明通過清除機構與轉動機構等的配合，實現了對處理箱內污泥中的雜質進行清除的同時對污泥中的水分進行蒸發，促進了污泥的干燥使其能夠快速的回收。
權利要求書

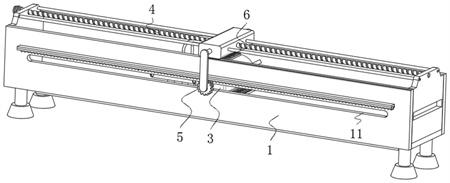

1.一種污泥再利用處理裝置，包括處理箱(1)與退料框(2)，所述退料框(2)固定安裝在處理箱(1)的下端面中部，所述退料框(2)內設置有用于對污泥封堵的閥門，其特征在于，還包括：轉動筒(3)，所述轉動筒(3)設置在處理箱(1)內腔的中部；位移機構(4)，所述處理箱(1)內腔上部設置有位移機構(4)，位移機構(4)用于對轉動筒(3)的位置進行變換；轉動機構(5)，所述轉動機構(5)設置在處理箱(1)的前后側壁，轉動機構(5)用于對轉動筒(3)進行轉動；清除機構(6)，所述清除機構(6)設置在處理箱(1)的內腔，清除機構(6)用于對處理箱(1)內污泥中的大顆粒雜質進行收集清除。
2.根據權利要求1所述的一種污泥再利用處理裝置，其特征在于，所述位移機構(4)包括轉動安裝在處理箱(1)兩側側壁上的傳動絲杠(41)，以及固定安裝在處理箱(1)兩側側壁上的限位桿(42)，所述傳動絲杠(41)的外側壁中部螺紋連接有位移座(43)。
3.根據權利要求2所述的一種污泥再利用處理裝置，其特征在于，所述處理箱(1)的左端面通過機架固定安裝有驅動電機(44)，所述驅動電機(44)的輸出軸端與傳動絲杠(41)固定連接，所述限位桿(42)在位移座(43)的內腔滑動。
4.根據權利要求2所述的一種污泥再利用處理裝置，其特征在于，所述轉動機構(5)包括固定安裝在轉動筒(3)內腔的安裝柱(51)，以及固定安裝在處理箱(1)前后端面上部的限位齒條組件(52)，所述安裝柱(51)的前端面固定安裝有齒輪(53)，所述齒輪(53)的前端面通過轉軸轉動安裝有連接板(54)。
5.根據權利要求4所述的一種污泥再利用處理裝置，其特征在于，所述連接板(54)通過轉軸與位移座(43)轉動連接，所述限位齒條組件(52)包括轉動柱(521)、扭簧(522)、限位齒(523)與齒條框(524)，所述齒條框(524)與處理箱(1)的側壁固定連接，所述轉動柱(521)轉動安裝在齒條框(524)的內壁，所述扭簧(522)纏繞固定在轉動柱(521)的內壁，所述扭簧(522)的另一端與齒條框(524)的內壁固定連接。
6.根據權利要求5所述的一種污泥再利用處理裝置，其特征在于，所述限位齒(523)固定安裝在轉動柱(521)的外壁上，當齒輪(53)向右側位移時，所述限位齒(523)與齒輪(53)嚙合連接；當齒輪(53)向左側位移時，所述限位齒(523)與齒輪(53)滑動連接，所述處理箱(1)的前后側壁上設置有限位槽(11)，所述安裝柱(51)在限位槽(11)的內腔滑動。
7.根據權利要求2所述的一種污泥再利用處理裝置，其特征在于，所述轉動筒(3)上設置有滑動腔(31)與吸附腔(32)，所述滑動腔(31)與吸附腔(32)相連通，所述清除機構(6)包括通過連接桿(61)與位移座(43)固定連接的存放板(62)，以及滑動安裝在滑動腔(31)內腔的收集板(63)，所述吸附腔(32)的內腔底面固定安裝有復位彈簧(64)，所述復位彈簧(64)的另一端面與柱磁塊(65)固定連接。
8.根據權利要求7所述的一種污泥再利用處理裝置，其特征在于，所述收集板(63)的端部固定安裝有加熱器(631)，所述存放板(62)的下端面固定安裝有導向板(621)，導向板(621)用于對污泥中的條形污垢進行導向，所述柱磁塊(65)在吸附腔(32)的內腔滑動，所述存放板(62)的兩端固定安裝有圓磁鐵(66)，所述圓磁鐵(66)與柱磁塊(65)相距較近時，磁力為吸力。
發明內容
為了彌補以上不足，本發明提供了一種污泥再利用處理裝置，旨在改善現有的污泥處理裝置對污泥干燥的效果較差同時不便對污泥中的大顆粒雜質進行清除的問題。
本發明是這樣實現的：
本發明提供一種污泥再利用處理裝置，包括處理箱與退料框，所述退料框固定安裝在處理箱的下端面中部，所述退料框內設置有用于對污泥封堵的閥門，還包括：
轉動筒，所述轉動筒設置在處理箱內腔的中部；
位移機構，所述處理箱內腔上部設置有位移機構，位移機構用于對轉動筒的位置進行變換；
轉動機構，所述轉動機構設置在處理箱的前后側壁，轉動機構用于對轉動筒進行轉動；
清除機構，所述清除機構設置在處理箱的內腔，清除機構用于對處理箱內污泥中的大顆粒雜質進行收集清除。
優選的，所述位移機構包括轉動安裝在處理箱兩側側壁上的傳動絲杠，以及固定安裝在處理箱兩側側壁上的限位桿，所述傳動絲杠的外側壁中部螺紋連接有位移座。
通過采用上述技術方案，能夠帶動位移座在處理箱的內部左右兩側進行移動，進而使得轉動筒在處理箱的內腔移動。
優選的，所述處理箱的左端面通過機架固定安裝有驅動電機，所述驅動電機的輸出軸端與傳動絲杠固定連接，所述限位桿在位移座的內腔滑動。
優選的，所述轉動機構包括固定安裝在轉動筒內腔的安裝柱，以及固定安裝在處理箱前后端面上部的限位齒條組件，所述安裝柱的前端面固定安裝有齒輪，所述齒輪的前端面通過轉軸轉動安裝有連接板。
通過采用上述技術方案，能夠使轉動筒向處理箱左側移動時，自身能夠發生轉動，在向處理箱右側移動時，自身自身將發生移動。
優選的，所述連接板通過轉軸與位移座轉動連接，所述限位齒條組件包括轉動柱、扭簧、限位齒與齒條框，所述齒條框與處理箱的側壁固定連接，所述轉動柱轉動安裝在齒條框的內壁，所述扭簧纏繞固定在轉動柱的內壁，所述扭簧的另一端與齒條框的內壁固定連接。
優選的，所述限位齒固定安裝在轉動柱的外壁上，當齒輪向右側位移時，所述限位齒與齒輪嚙合連接；當齒輪向左側位移時，所述限位齒與齒輪滑動連接，所述處理箱的前后側壁上設置有限位槽，所述安裝柱在限位槽的內腔滑動。
優選的，所述轉動筒上設置有滑動腔與吸附腔，所述滑動腔與吸附腔相連通，所述清除機構包括通過連接桿與位移座固定連接的存放板，以及滑動安裝在滑動腔內腔的收集板，所述吸附腔的內腔底面固定安裝有復位彈簧，所述復位彈簧的另一端面與柱磁塊固定連接。
通過采用上述技術方案，能夠在轉動筒向處理箱左側移動的同時使收集板能夠?qū)ξ勰嘀械臈l形及團狀雜質進行清除收集。
優選的，所述收集板的端部固定安裝有加熱器，所述存放板的下端面固定安裝有導向板，導向板用于對污泥中的條形污垢進行導向，所述柱磁塊在吸附腔的內腔滑動，所述存放板的兩端固定安裝有圓磁鐵，所述圓磁鐵與柱磁塊相距較近時，磁力為吸力。
通過采用上述技術方案，能夠?qū)⑹占蟮臈l狀及團狀雜質掉落在存放板，便于后續人員對雜質的統一收集。
本發明的有益效果是：
對污泥中的雜質進行清除時，在位移機構的配合下，此時位移座能夠帶動轉動筒進行轉動，在清除機構的配合下，當復位彈簧處于原長時，此時在復位彈簧自身的彈力作用下，復位彈簧將拉動柱磁塊處于吸附腔的內腔底部，在吸附腔與滑動腔內腔氣體的壓力作用下即可使收集板滑出至滑動腔的外部，配合轉動的轉動筒即可使收集板也得到轉動，在收集板轉動向的離心力作用下即可實現對污泥中的條狀及團狀雜質進行打撈并使其落在收集板的表面，同時，收集板也實現了對污泥進行充分?jǐn)嚢�，使整個裝置在對污泥中的雜質進行剔除的同時，在加熱器的配合下實現對污泥中的水分進行快速充分的干燥，使整個裝置實現對污泥進行回收利用的功能。
（發明人：吳俊;崔懷林）
