公布日：2024.03.12

申請日：2023.12.28

分類號：C02F1/32(2023.01)I;C02F1/78(2023.01)I;C02F1/463(2023.01)I

摘要

本公開涉及一種電絮凝-紫外-臭氧一體化污水處理裝置，包括污水處理本體、控制器、電絮凝處理結構、紫外處理結構、臭氧處理結構、攪拌裝置；污水處理本體具有反應腔，反應腔頂部有布水器，攪拌裝置在反應腔底部；電絮凝處理結構和紫外處理結構設置在布水器和攪拌裝置之間。電絮凝處理結構包括相對設置在反應腔腔壁上的陽極極板和陰極極板，紫外處理結構位于陽極極板和陰極極板之間；臭氧處理結構包括連通的臭氧發生器和曝氣盤，曝氣盤設在反應腔內并位于攪拌裝置下方；污水處理本體上設有位于曝氣盤下方的排水管，即將電絮凝處理結構、紫外處理結構、臭氧處理結構集成在一起，實現污染物的高效去除，具有占地面積小、處理效率高、適用范圍廣等優點。

權利要求書

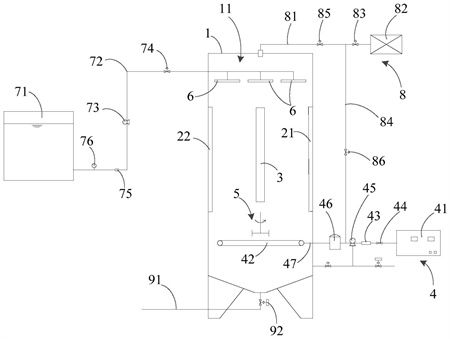

1.一種電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，包括污水處理本體(1)、控制器以及與所述控制器電性連接的電絮凝處理結構、紫外處理結構(3)、臭氧處理結構(4)、攪拌裝置(5)；所述污水處理本體(1)具有反應腔(11)，所述反應腔(11)的頂部設置有布水器(6)，所述攪拌裝置(5)設置在所述反應腔(11)的底部，所述電絮凝處理結構和所述紫外處理結構(3)均設置在所述反應腔(11)內，并均位于所述攪拌裝置(5)和所述布水器(6)之間；所述電絮凝處理結構包括相對設置的陽極極板(21)和陰極極板(22)，所述陽極極板(21)和所述陰極極板(22)均設置在所述反應腔(11)的腔壁上，并分設在所述反應腔(11)的中心線的兩側；所述紫外處理結構(3)位于所述陽極極板(21)和所述陰極極板(22)之間；所述臭氧處理結構(4)包括臭氧發生器(41)以及與所述臭氧發生器(41)連通的曝氣盤(42)，所述臭氧發生器(41)設置在所述污水處理本體(1)的外側，所述曝氣盤(42)設置在所述反應腔(11)內，并位于所述攪拌裝置(5)的下方；所述污水處理本體(1)的側壁上設置有與所述反應腔(11)連通的排水管，所述排水管與所述反應腔(11)的結合處位于所述曝氣盤(42)的下方。

2.根據權利要求1所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述臭氧處理結構(4)還包括緩沖器(43)和第一調節閥(44)；所述臭氧發生器(41)與所述曝氣盤(42)通過第一管路(47)連通，所述緩沖器(43)和所述第一調節閥(44)均設置在所述第一管路(47)上，并均與所述控制器電性連接，所述緩沖器(43)用于檢測所述第一管路(47)中的壓力信號，所述控制器用于根據所述緩沖器(43)采集到的壓力信號控制所述第一調節閥(44)調節所述第一管路(47)中的壓力。

3.根據權利要求2所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述臭氧處理結構(4)還包括設置在所述第一管路(47)上的溶氣泵(45)和溶氣罐(46)；所述溶氣泵(45)和所述溶氣罐(46)均位于所述污水處理本體(1)和所述緩沖器(43)之間，所述溶氣泵(45)位于所述溶氣罐(46)和所述緩沖器(43)之間，所述溶氣泵(45)與所述排水管連通，以使所述排水管中的水依次經所述溶氣泵(45)、所述溶氣罐(46)、所述曝氣盤(42)回流至所述反應腔(11)內。

4.根據權利要求1所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括與所述控制器電性連接的余氣收集裝置(8)和第一傳感器；所述余氣收集裝置(8)設置在所述污水處理本體(1)的頂部，并與所述反應腔(11)連通，所述第一傳感器設置在是所述反應腔(11)內，并用于檢測所述反應腔(11)內的臭氧濃度；所述控制器用于在所述第一傳感器檢測到的臭氧濃度大于預設值時，控制所述余氣收集裝置(8)工作，以至少回收所述反應腔(11)內的臭氧。

5.根據權利要求4所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述余氣收集裝置(8)包括第二管路(81)以及與所述控制器電性連接的臭氧破壞器(82)、第二調節閥(83)；所述臭氧破壞器(82)設置在所述污水處理本體(1)的一側，并通過所述第二管路(81)與所述反應腔(11)的頂部連通，所述第二調節閥(83)設置在所述第二管路(81)上。

6.根據權利要求5所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述余氣收集裝置(8)還包括第三管路(84)以及與所述控制器電性連接的第三調節閥(85)和第四調節閥(86)；所述第三管路(84)的一端與所述第二管路(81)連通，所述第三管路(84)的另一端與所述曝氣盤(42)連通，所述第三調節閥(85)設置在所述第二管路(81)上，并位于所述第三管路(84)和所述污水處理本體(1)之間，所述第四調節閥(86)設置在所述第三管路(84)上，以使所述第二管路(81)中的臭氧依次經所述第三調節閥(85)、所述第三管路(84)、所述第四調節閥(86)、所述曝氣盤(42)回流至所述反應腔(11)內。

7.根據權利要求1所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括位于所述曝氣盤(42)下方的排泥結構；所述排泥結構包括排泥管(91)以及與所述控制器電性連接的排泥泵、排泥閥(92)、第二傳感器，所述排泥泵位于所述污水處理本體(1)的外側，并通過所述排泥管(91)與所述反應腔(11)的底部連通，所述排泥閥(92)設置在所述排泥管(91)上，所述第二傳感器設置在所述反應腔(11)內，并用于檢測所述反應腔(11)內的泥層高度，所述控制器用于在所述第二傳感器檢測到的泥層高度大于預設值時控制所述排泥泵和所述排泥閥(92)打開以排泥。

8.根據權利要求7所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，在沿所述布水器(6)至所述曝氣盤(42)的方向上，位于所述曝氣盤(42)下方的反應腔(11)的內腔依次減小，所述排泥管(91)連接在所述反應腔(11)的最低位置處。

9.根據權利要求1至8任一項所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括供水結構；所述供水結構包括儲水箱(71)、進水管(72)、進水泵(73)、第五調節閥(74)，所述儲水箱(71)設置在所述污水處理本體(1)的外側，并通過所述進水管(72)與所述反應腔(11)連通，所述布水器(6)設置在所述進水管(72)的與所述反應腔(11)連通的一端，所述進水泵(73)和所述第五調節閥(74)均設置在所述進水管(72)上，并均與所述控制器電性連接。

10.根據權利要求9所述的電絮凝-紫外-臭氧一體化污水處理裝置，其特征在于，所述供水結構還包括設置在所述進水管(72)上的加藥口(75)和監測器(76)；所述加藥口(75)用于向所述進水管(72)中加入電解質，所述監測器(76)與所述控制器電性連接，并用于采集所述進水管(72)中的水的電導率，所述控制器用于在所述監測器(76)采集到的電導率小于預設值時，發出提醒加入所述電解質的提醒信號。

發明內容

為了解決上述技術問題或者至少部分地解決上述技術問題，本公開提供了一種電絮凝-紫外-臭氧一體化污水處理裝置。

本公開提供了一種電絮凝-紫外-臭氧一體化污水處理裝置，包括污水處理本體、控制器以及與所述控制器電性連接的電絮凝處理結構、紫外處理結構、臭氧處理結構、攪拌裝置；

所述污水處理本體具有反應腔，所述反應腔的頂部設置有布水器，所述攪拌裝置設置在所述反應腔的底部，所述電絮凝處理結構和所述紫外處理結構均設置在所述反應腔內，并均位于所述攪拌裝置和所述布水器之間；

所述電絮凝處理結構包括相對設置的陽極極板和陰極極板，所述陽極極板和所述陰極極板均設置在所述反應腔的腔壁上，并分設在所述反應腔的中心線的兩側；所述紫外處理結構位于所述陽極極板和所述陰極極板之間；

所述臭氧處理結構包括臭氧發生器以及與所述臭氧發生器連通的曝氣盤，所述臭氧發生器設置在所述污水處理本體的外側，所述曝氣盤設置在所述反應腔內，并位于所述攪拌裝置的下方；

所述污水處理本體的側壁上設置有與所述反應腔連通的排水管，所述排水管與所述反應腔的結合處位于所述曝氣盤的下方。

可選的，所述臭氧處理結構還包括緩沖器和第一調節閥；

所述臭氧發生器與所述曝氣盤通過第一管路連通，所述緩沖器和所述第一調節閥均設置在所述第一管路上，并均與所述控制器電性連接，所述緩沖器用于檢測所述第一管路中的壓力信號，所述控制器用于根據所述緩沖器采集到的壓力信號控制所述第一調節閥調節所述第一管路中的壓力。

可選的，所述臭氧處理結構還包括設置在所述第一管路上的溶氣泵和溶氣罐；

所述溶氣泵和所述溶氣罐均位于所述污水處理本體和所述緩沖器之間，所述溶氣泵位于所述溶氣罐和所述緩沖器之間，所述溶氣泵還與所述排水管連通，以使所述排水管中的水依次經所述溶氣泵、所述溶氣罐、所述曝氣盤回流至所述反應腔內。

可選的，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括與所述控制器電性連接的余氣收集裝置和第一傳感器；

所述余氣收集裝置設置在所述污水處理本體的頂部，并與所述反應腔連通，所述第一傳感器設置在是所述反應腔內，并用于檢測所述反應腔內的臭氧濃度；所述控制器用于在所述第一傳感器檢測到的臭氧濃度大于預設值時，控制所述余氣收集裝置工作，以至少回收所述反應腔內的臭氧。

可選的，所述余氣收集裝置包括第二管路以及與所述控制器電性連接的臭氧破壞器、第二調節閥；

所述臭氧破壞器設置在所述污水處理本體的一側，并通過所述第二管路與所述反應腔的頂部連通，所述第二調節閥設置在所述第二管路上。

可選的，所述余氣收集裝置還包括第三管路以及與所述控制器電性連接的第三調節閥和第四調節閥；

所述第三管路的一端與所述第二管路連通，所述第三管路的另一端與所述曝氣盤連通，所述第三調節閥設置在所述第二管路上，并位于所述第三管路和所述污水處理本體之間，所述第四調節閥設置在所述第三管路上，以使所述第二管路中的臭氧依次經所述第三調節閥、所述第三管路、所述第四調節閥、所述曝氣盤回流至所述反應腔內。

可選的，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括位于所述曝氣盤下方的排泥結構；

所述排泥結構包括排泥管以及與所述控制器電性連接的排泥泵、排泥閥、第二傳感器，所述排泥泵位于所述污水處理本體的外側，并通過所述排泥管與所述反應腔的底部連通，所述排泥閥設置在所述排泥管上，所述第二傳感器設置在所述反應腔內，并用于檢測所述反應腔內的泥層高度，所述控制器用于在所述第二傳感器檢測到的泥層高度大于預設值時控制所述排泥泵和所述排泥閥打開以排泥。

可選的，在沿所述布水器至所述曝氣盤的方向上，位于所述曝氣盤下方的反應腔的內腔依次減小，所述排泥管連接在所述反應腔的最低位置處。

可選的，所述電絮凝-紫外-臭氧一體化污水處理裝置還包括供水結構；

所述供水結構包括儲水箱、進水管、進水泵、第五調節閥，所述儲水箱設置在所述污水處理本體的外側，并通過所述進水管與所述反應腔連通，所述布水器設置在所述進水管的與所述反應腔連通的一端，所述進水泵和所述第五調節閥均設置在所述進水管上，并均與所述控制器電性連接。

可選的，所述供水結構還包括設置在所述進水管上的加藥口和監測器；

所述加藥口用于向所述進水管中加入電解質，所述監測器與所述控制器電性連接，并用于采集所述進水管中的水的電導率，所述控制器用于在所述監測器采集到的電導率小于預設值時，發出提醒加入所述電解質的提醒信號。

本公開實施例提供的技術方案與現有技術相比具有如下優點：

本公開提供的電絮凝-紫外-臭氧一體化污水處理裝置，通過設置污水處理本體、控制器以及與控制器電性連接的電絮凝處理結構、紫外處理結構、臭氧處理結構、攪拌裝置。污水處理本體具有反應腔，在反應腔的頂部設置布水器，將攪拌裝置設置在反應腔的底部，將電絮凝處理結構和紫外處理結構均設置在所述反應腔內，并均位于布水器和攪拌裝置之間。電絮凝處理結構包括相對設置的陽極極板和陰極極板，陽極極板和陰極極板均設置在反應腔的腔壁上，并分設在反應腔的中心線的兩側；紫外處理結構位于陽極極板和陰極極板之間。臭氧處理結構包括臭氧發生器以及與臭氧發生器連通的曝氣盤，臭氧發生器設置在污水處理本體的外側，曝氣盤設置在反應腔內，并位于攪拌裝置的下方。污水處理本體的側壁上還設置有與反應腔連通的排水管，排水管與反應腔的結合處位于曝氣盤的下方。具體使用時，污水自布水器進入至反應腔內，陽極極板和陰極極板通電后可對污水施加電場，使污水中的懸浮物和膠體物質發生聚集形成較大的顆粒，實現固液分離，從而對進入至反應腔內的污水進行絮凝凈化處理，污水處理效果較好。同時，紫外處理結構可以殺死水中的微生物和細菌，對污水實現殺菌消毒處理，并且臭氧發生器通過曝氣盤向污水中曝入臭氧，臭氧對污水產生強氧化效果，可以降解去除污水中的有機污染物，并具有較強的殺菌能力，可以去除污水中的異味和色度，進一步提升了污水處理效果，提升了凈化水的水質，基于此，本實施例的電絮凝-紫外-臭氧一體化污水處理裝置將電絮凝處理結構、紫外處理結構、臭氧處理結構集成在一起，即在同一個反應腔內對污水進行絮凝處理、紫外處理、臭氧工藝凈化，污水處理工藝豐富，提高了對污水的深度處理，能夠更加有效地去除污水中的懸浮物、膠體、有機污染物和微生物等，并可以有效去除污水中的異味額色度，提升了污水處理效果，凈化后水的水質較高。同時，將電絮凝處理結構、紫外處理結構、臭氧處理結構集成在一起，在一定程度上減少了占地面積和維護的便捷性。
