公布日：2024.03.05

申請日：2024.01.11

分類號：C02F11/121(2019.01)I;C02F1/00(2023.01)I;B09B3/00(2022.01)I

摘要

本發明涉及污水處理技術領域，提出了一種固體廢棄物和污水的協同消納設備及方法，包括箱體，所述箱體的上部設有兩個對稱分布的原水腔，所述箱體的頂部兩側設有分別與兩個原水腔相通的第一排污口；本發明中脫水機構工作時可通過聯動機構帶動傳動機構往復擺動，進而由傳動機構驅使下帶動移動架在箱體頂部往復滑動，進而由移動架帶動兩個過濾機構交替將各自表面的固態過濾物推送至壓縮機構，壓縮機構在傳動機構的同步驅使下可對固態過濾物進行壓縮，擠出水分并排入脫水腔內，被壓縮后的固態過濾物導入至脫水機構內，由脫水機構對壓縮后的固態過濾物以及沉淀的固體廢棄物進一步壓縮處理，以使水分被充分擠出，解決了現有技術中排料時水分浪費的問題。

權利要求書

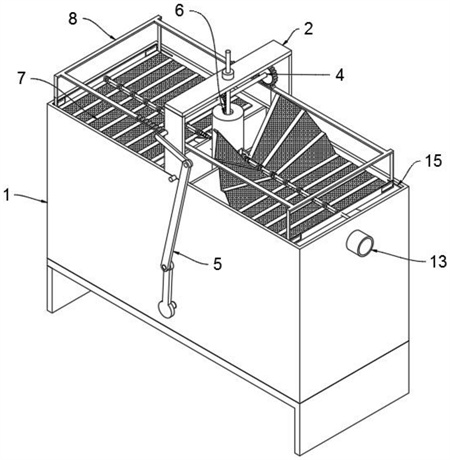

1.一種固體廢棄物和污水的協同消納設備，包括箱體(1)，其特征在于，所述箱體(1)的上部設有兩個對稱分布的原水腔(11)，所述箱體(1)的頂部兩側設有分別與兩個原水腔(11)相通的第一排污口(13)，所述箱體(1)的下部設有脫水腔(12)，所述箱體(1)的頂部一側設有與脫水腔(12)相通的第二排污口(14)，所述脫水腔(12)內設置有對固體廢棄物進行脫水的脫水機構(3)，所述箱體(1)的頂面中部位置固定有支撐架(2)，所述支撐架(2)的下方設置有壓縮機構(6)以及與壓縮機構(6)嚙合傳動的傳動機構(4)，所述箱體(1)的外側設置有在脫水機構(3)同步驅使下通過傳動機構(4)而使壓縮機構(6)對固體物進行往復壓縮的聯動機構(5)，兩個所述原水腔(11)的頂部均設置有過濾機構(7)，所述箱體(1)的頂部滑動設置有在傳動機構(4)驅使下帶動兩個過濾機構(7)將原水腔(11)漂浮物交替推送至壓縮機構(6)的移動架(8)。

2.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述脫水機構(3)包括電機(31)，所述電機(31)固定于箱體(1)外，所述電機(31)的輸出端固定有橫向貫穿至箱體(1)內的軸桿(33)，所述軸桿(33)的外側轉動連接有固定于箱體(1)內的精細濾筒(32)，所述精細濾筒(32)內設置有固定于軸桿(33)上的絞龍(34)。

3.根據權利要求2所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述精細濾筒(32)的一端頂部開設有與原水腔(11)相通的第一入口(35)，所述精細濾筒(32)的另一端底部開設有豎向延伸至箱體(1)外的出污口(37)，所述精細濾筒(32)的中部開設有接收壓縮機構(6)導送壓縮固體物的第二入口(36)。

4.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述壓縮機構(6)包括圓柱筒(61)，所述圓柱筒(61)固定于箱體(1)內，所述圓柱筒(61)的底部固定有錐形濾筒(63)，所述錐形濾筒(63)的底部固定有通向脫水機構(3)的排出管(64)，所述圓柱筒(61)的內側滑動連接有柱塞(65)，所述柱塞(65)的頂部固定有豎向延伸至圓柱筒(61)外的壓桿(66)，所述壓桿(66)與支撐架(2)滑動連接，所述壓桿(66)的一側設有與傳動機構(4)嚙合傳動的第一齒段(67)，所述圓柱筒(61)的中部對稱開設有與兩個原水腔(11)相通的料口(68)，且料口(68)內固定有料斗(62)。

5.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述傳動機構(4)包括從動軸桿(41)，所述從動軸桿(41)的兩端與支撐架(2)轉動連接，所述從動軸桿(41)在聯動機構(5)驅使下往復轉動，所述從動軸桿(41)的中部位置固定有與壓縮機構(6)嚙合傳動的扇形齒輪(42)，所述從動軸桿(41)的兩側固定有與移動架(8)嚙合傳動的直齒輪(43)。

6.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述聯動機構(5)包括第一曲柄(51)，所述第一曲柄(51)在脫水機構(3)驅使下往復擺動，所述第一曲柄(51)的一端鉸接有搖臂(52)，所述搖臂(52)遠離第一曲柄(51)的一端鉸接有第二曲柄(53)，所述第二曲柄(53)帶動傳動機構(4)往復轉動。

7.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述過濾機構(7)包括導桿(71)，所述導桿(71)的一端固定于箱體(1)內壁上，所述導桿(71)的另一端向壓縮機構(6)延伸并固定有簧座(74)，所述導桿(71)外活動套設有若干對葉板(72)，若干對葉板(72)之間設置有將各葉板(72)連接成排的濾網(73)，所述導桿(71)的外側套設有復位彈簧(75)，所述復位彈簧(75)的一端與簧座(74)固定，所述復位彈簧(75)的另一端與簧座(74)相近的一個葉板(72)固定，所述導桿(71)的外側滑動連接有推板(76)，所述推板(76)固定于遠離簧座(74)的一個葉板(72)上，所述推板(76)與移動架(8)固定連接。

8.根據權利要求7所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述推板(76)的兩端均通過轉軸(79)鉸接有兩個活動板(78)，且轉軸(79)與推板(76)的鉸接處卡接有扭簧(710)，所述推板(76)的兩端固定有對活動板(78)進行止位的擋板(77)。

9.根據權利要求1所述的一種固體廢棄物和污水的協同消納設備，其特征在于，所述移動架(8)上設有與傳動機構(4)嚙合傳動的第二齒段(81)，所述移動架(8)的端角處固定有滑塊(82)，所述箱體(1)的內壁上開設有對滑塊(82)滑動導向的滑槽(15)。

10.一種固體廢棄物和污水的協同消納方法，根據權利要求1中所述的一種固體廢棄物和污水的協同消納設備，其特征在于，包括以下步驟：步驟一，含有固體廢棄物的污水由過濾機構(7)過濾后在原水腔(11)內靜置一段時間，沉淀的固體廢棄物進入脫水機構(3)內，由脫水機構(3)進行脫水處理，脫出的水分進入脫水腔(12)內進行儲存；步驟二，脫水機構(3)工作時可通過聯動機構(5)帶動傳動機構(4)往復擺動，進而由傳動機構(4)驅使下帶動移動架(8)在箱體(1)頂部往復滑動，進而由移動架(8)帶動兩個過濾機構(7)交替將各自表面的固態過濾物推送至壓縮機構(6)；步驟三，壓縮機構(6)在傳動機構(4)的同步驅使下可對固態過濾物進行壓縮，擠出水分并排入脫水腔(12)內，被壓縮后的固態過濾物導入至脫水機構(3)內；步驟四，由脫水機構(3)對壓縮后的固態過濾物以及沉淀的固體廢棄物進一步壓縮處理，以使水分被充分擠出，再將充分擠壓后的固態物導出箱體(1)外。

發明內容

本發明提出一種固體廢棄物和污水的協同消納設備及方法，解決了現有技術中排料時出現易滲漏以及水分浪費的問題。

本發明的技術方案如下：一種固體廢棄物和污水的協同消納設備，包括箱體，所述箱體的上部設有兩個對稱分布的原水腔，所述箱體的頂部兩側設有分別與兩個原水腔相通的第一排污口，所述箱體的下部設有脫水腔，所述箱體的頂部一側設有與脫水腔相通的第二排污口，所述脫水腔內設置有對固體廢棄物進行脫水的脫水機構，所述箱體的頂面中部位置固定有支撐架，所述支撐架的下方設置有壓縮機構以及與壓縮機構嚙合傳動的傳動機構，所述箱體的外側設置有在脫水機構同步驅使下通過傳動機構而使壓縮機構對固體物進行往復壓縮的聯動機構，兩個所述原水腔的頂部均設置有過濾機構，所述箱體的頂部滑動設置有在傳動機構驅使下帶動兩個過濾機構將原水腔漂浮物交替推送至壓縮機構的移動架。

優選的，所述脫水機構包括電機，所述電機固定于箱體外，所述電機的輸出端固定有橫向貫穿至箱體內的軸桿，所述軸桿的外側轉動連接有固定于箱體內的精細濾筒，所述精細濾筒內設置有固定于軸桿上的絞龍。

優選的，所述精細濾筒的一端頂部開設有與原水腔相通的第一入口，所述精細濾筒的另一端底部開設有豎向延伸至箱體外的出污口，所述精細濾筒的中部開設有接收壓縮機構導送壓縮固體物的第二入口。

優選的，所述壓縮機構包括圓柱筒，所述圓柱筒固定于箱體內，所述圓柱筒的底部固定有錐形濾筒，所述錐形濾筒的底部固定有通向脫水機構的排出管，所述圓柱筒的內側滑動連接有柱塞，所述柱塞的頂部固定有豎向延伸至圓柱筒外的壓桿，所述壓桿與支撐架滑動連接，所述壓桿的一側設有與傳動機構嚙合傳動的第一齒段，所述圓柱筒的中部對稱開設有與兩個原水腔相通的料口，且料口內固定有料斗。

優選的，所述傳動機構包括從動軸桿，所述從動軸桿的兩端與支撐架轉動連接，所述從動軸桿在聯動機構驅使下往復轉動，所述從動軸桿的中部位置固定有與壓縮機構嚙合傳動的扇形齒輪，所述從動軸桿的兩側固定有與移動架嚙合傳動的直齒輪。

優選的，所述聯動機構包括第一曲柄，所述第一曲柄在脫水機構驅使下往復擺動，所述第一曲柄的一端鉸接有搖臂，所述搖臂遠離第一曲柄的一端鉸接有第二曲柄，所述第二曲柄帶動傳動機構往復轉動。

優選的，所述過濾機構包括導桿，所述導桿的一端固定于箱體內壁上，所述導桿的另一端向壓縮機構延伸并固定有簧座，所述導桿外活動套設有若干對葉板，若干對葉板之間設置有將各葉板連接成排的濾網，所述導桿的外側套設有復位彈簧，所述復位彈簧的一端與簧座固定，所述復位彈簧的另一端與簧座相近的一個葉板固定，所述導桿的外側滑動連接有推板，所述推板固定于遠離簧座的一個葉板上，所述推板與移動架固定連接。

優選的，所述推板的兩端均通過轉軸鉸接有兩個活動板，且轉軸與推板的鉸接處卡接有扭簧，所述推板的兩端固定有對活動板進行止位的擋板。

優選的，所述移動架上設有與傳動機構嚙合傳動的第二齒段，所述移動架的端角處固定有滑塊，所述箱體的內壁上開設有對滑塊滑動導向的滑槽。

本發明還提出一種固體廢棄物和污水的協同消納方法，包括以下步驟：

步驟一，含有固體廢棄物的污水由過濾機構過濾后在原水腔內靜置一段時間，沉淀的固體廢棄物進入脫水機構內，由脫水機構進行脫水處理，脫出的水分進入脫水腔內進行儲存；

步驟二，脫水機構工作時可通過聯動機構帶動傳動機構往復擺動，進而由傳動機構驅使下帶動移動架在箱體頂部往復滑動，進而由移動架帶動兩個過濾機構交替將各自表面的固態過濾物推送至壓縮機構；

步驟三，壓縮機構在傳動機構的同步驅使下可對固態過濾物進行壓縮，擠出水分并排入脫水腔內，被壓縮后的固態過濾物導入至脫水機構內；

步驟四，由脫水機構對壓縮后的固態過濾物以及沉淀的固體廢棄物進一步壓縮處理，以使水分被充分擠出，再將充分擠壓后的固態物導出箱體外。

本發明的有益效果為：

1、本發明中通過將含有固體廢棄物的污水由過濾機構過濾后在原水腔內靜置一段時間，沉淀的固體廢棄物進入脫水機構內，由脫水機構進行脫水處理，脫出的水分進入脫水腔內進行儲存，本發明采用污水與固態物分開排出的方式，不需要切換排料方向，解決了現有技術中排料時出現易滲漏的問題；

2、本發明中脫水機構工作時可通過聯動機構帶動傳動機構往復擺動，進而由傳動機構驅使下帶動移動架在箱體頂部往復滑動，進而由移動架帶動兩個過濾機構交替將各自表面的固態過濾物推送至壓縮機構，壓縮機構在傳動機構的同步驅使下可對固態過濾物進行壓縮，擠出水分并排入脫水腔內，被壓縮后的固態過濾物導入至脫水機構內，由脫水機構對壓縮后的固態過濾物以及沉淀的固體廢棄物進一步壓縮處理，以使水分被充分擠出，解決了現有技術中排料時水分浪費的問題；

3、本發明中當左側過濾機構受移動架的推動下趨向于向左運動，而使過濾機構上的濾網均處于水平姿態，此時左側過濾機構上的復位彈簧受到拉伸，當左側過濾機構受移動架的推動下逐漸向右運動時，推板能夠將過濾機構表層的固態廢棄物向料斗方向推送，在這一過程中復位彈簧的彈力作用下使過濾機構之間的濾網仍能夠保持拉緊狀態，而靠近簧座一側的葉板受到料斗的阻擋下逐漸向上掀起，能夠將濾網表面的固態廢棄物向中間匯集，以便于通過料斗進入圓柱筒內；

4、本發明中當推板向料斗方向靠近時，推板兩端的活動板由于受擋板的阻擋而保持固定姿態，此時能夠利于將固態廢棄物向料斗推送，在當推板向料斗方向遠離時，活動板受水的反向推力而能夠克服扭簧的彈力旋轉，進而能夠利于推板外側的固態廢棄物自然移動至濾網上方，直至推板移動至最遠處時，在扭簧的彈力作用下自動復位后與擋板相抵觸，以防止濾網上方的固態廢棄物移走。

（發明人：薛利;薛亞輝;趙杰;王建凱;秦永梅）
