公布日：2024.03.05
申請日：2023.09.26
分類號：B01F33/82(2022.01)I;B01F35/71(2022.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種污水處理用自動攪拌混合器，包括混合罐體，混合罐體的上方設置有攪拌機構，攪拌機構包括攪拌軸、第一固定桿、第一電動馬達、安裝板和第二電動馬達；加藥機構包括支撐板、液壓缸、定量筒和三通閥，支撐板設置有兩組，液壓缸固定安裝在兩組支撐板之間，混合機構包括支撐環、分流桿和攪拌葉輪；使用的過程中，首先抽吸至定量筒中，實現藥液的精確定量，接著將藥液推送至進料管道中與污水混合，在污水移動的過程中，分流桿和攪拌葉輪對污水進行分流攪拌，將污水與藥液預混合，第一電動馬達與第二電動馬達配合，使攪拌軸在對污水攪拌的同時并上下抽動帶動污水翻滾，提高污水與藥液的混合速度，提高混合效率。
權利要求書

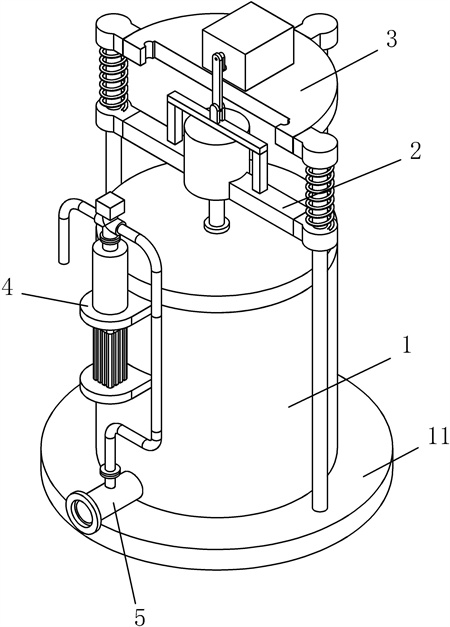

1.一種污水處理用自動攪拌混合器，包括混合罐體（1），其特征在于，所述混合罐體（1）的上方設置有攪拌機構，攪拌機構包括攪拌軸（17）、第一固定桿（2）、第一電動馬達（22）、安裝板（3）和第二電動馬達（35），所述第二電動馬達（35）的輸出端固定連接有第一傳動桿（33），所述第一傳動桿（33）的上端轉動連接有第二傳動桿（34），所述第一固定桿（2）的上表面固定連接有第二固定桿（25），所述第二固定桿（25）的上端固定連接有傳動塊（26），所述傳動塊（26）與所述第二傳動桿（34）的下端轉動連接；所述混合罐體（1）的側面固定連接有加藥機構，加藥機構包括支撐板（4）、液壓缸（41）、定量筒（42）和三通閥（44），所述支撐板（4）設置有兩組，所述液壓缸（41）固定安裝在兩組所述支撐板（4）之間；所述混合罐體（1）的側面靠近下方位置固定連接有進料管道（5），所述進料管道（5）的內部固定連接有混合機構，混合機構包括支撐環（53）、分流桿（54）和攪拌葉輪（56）。
2.根據權利要求1所述的一種污水處理用自動攪拌混合器，其特征在于，所述混合罐體（1）的下端固定連接有支撐底板（11），所述支撐底板（11）上表面的左右兩側固定連接有第一支撐桿（14），所述支撐底板（11）上表面的后側位置固定連接有第二支撐桿（15）。
3.根據權利要求2所述的一種污水處理用自動攪拌混合器，其特征在于，所述第一支撐桿（14）與所述第二支撐桿（15）的上端均連接有連接塊（31），所述連接塊（31）與所述安裝板（3）固定連接。
4.根據權利要求3所述的一種污水處理用自動攪拌混合器，其特征在于，所述第一固定桿（2）的左右兩端均固定連接有限位滑套（23），兩組所述限位滑套（23）分別與左右兩側所述第一支撐桿（14）滑動連接，兩組所述第一支撐桿（14）的表面均套設連接有緩沖彈簧（24）。
5.根據權利要求4所述的一種污水處理用自動攪拌混合器，其特征在于，所述緩沖彈簧（24）的上端與所述連接塊（31）固定連接，所述緩沖彈簧（24）的下端與所述限位滑套（23）固定連接。
6.根據權利要求1所述的一種污水處理用自動攪拌混合器，其特征在于，所述第一固定桿（2）的上表面固定連接有第一設備殼體（21），所述第一電動馬達（22）固定安裝在所述第一設備殼體（21）的內部，所述第一電動馬達（22）的輸出端與所述攪拌軸（17）固定連接，所述攪拌軸（17）的表面固定連接有若干組固定塊（18），所述固定塊（18）的側面固定連接有攪拌桿（19）。
7.根據權利要求1所述的一種污水處理用自動攪拌混合器，其特征在于，所述混合罐體（1）的上端固定連接有密封蓋板（12），所述密封蓋板（12）的表面開設有通孔，通孔的內部固定連接有固定桿套（16），所述攪拌軸（17）與所述固定桿套（16）滑動連接，所述安裝板（3）的上表面固定連接有第二設備殼體（32），所述第二電動馬達（35）固定安裝在所述第二設備殼體（32）的內部。
8.根據權利要求1所述的一種污水處理用自動攪拌混合器，其特征在于，所述進料管道（5）的前端固定連接有進料法蘭（51），所述進料管道（5）的側面固定連接有進液法蘭（52），所述支撐環（53）與所述進料管道（5）的內壁固定連接，所述支撐環（53）的內壁固定連接有四組分流桿（54），所述分流桿（54）之間固定連接有固定軸（55），所述固定軸（55）的側面轉動連接有攪拌葉輪（56）。9.根據權利要求8所述的一種污水處理用自動攪拌混合器，其特征在于，所述支撐板（4）與所述混合罐體（1）的側面固定連接，所述定量筒（42）的下端與上側所述支撐板（4）固定連接，所述定量筒（42）的內部滑動連接有活塞塊（43），所述活塞塊（43）與所述液壓缸（41）中的活塞桿固定連接。
10.根據權利要求9所述的一種污水處理用自動攪拌混合器，其特征在于，所述三通閥（44）的下端口與所述定量筒（42）的上端固定連接，所述三通閥（44）的上方固定安裝有電動閥門（45），所述三通閥（44）的右端口固定連接有出藥管道（46），所述出藥管道（46）遠離所述三通閥（44）的一端與所述進液法蘭（52）固定連接，所述三通閥（44）的左端口固定連接有進藥管道（47），所述進藥管道（47）遠離所述三通閥（44）的一端固定連接有儲藥箱。
發明內容
本發明的目的在于提供一種污水處理用自動攪拌混合器，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用自動攪拌混合器，包括混合罐體，所述混合罐體的上方設置有攪拌機構，攪拌機構包括攪拌軸、第一固定桿、第一電動馬達、安裝板和第二電動馬達，所述第二電動馬達的輸出端固定連接有第一傳動桿，所述第一傳動桿的上端轉動連接有第二傳動桿，所述第一固定桿的上表面固定連接有第二固定桿，所述第二固定桿的上端固定連接有傳動塊，所述傳動塊與所述第二傳動桿的下端轉動連接；所述混合罐體的側面固定連接有加藥機構，加藥機構包括支撐板、液壓缸、定量筒和三通閥，所述支撐板設置有兩組，所述液壓缸固定安裝在兩組所述支撐板之間；所述混合罐體的側面靠近下方位置固定連接有進料管道，所述進料管道的內部固定連接有混合機構，混合機構包括支撐環、分流桿和攪拌葉輪。
通過采用上述技術方案，液壓缸中的活塞桿講過藥液首先抽吸至定量筒中，實現藥液的精確定量，接著將藥液推送至進料管道中與污水混合，進料管道將混合著液體的污水輸送至混合罐體中，第一電動馬達與第二電動馬達配合，使攪拌軸在對污水攪拌的同時并上下抽動帶動污水翻滾，提高污水與藥液的混合速度，提高混合效率；混合罐體的后側設置有排料管道，混合后的液體通過排料管道排出。
可選的，所述混合罐體的下端固定連接有支撐底板，所述支撐底板上表面的左右兩側固定連接有第一支撐桿，所述支撐底板上表面的后側位置固定連接有第二支撐桿。
可選的，所述第一支撐桿與所述第二支撐桿的上端均連接有連接塊，所述連接塊與所述安裝板固定連接。
通過上述技術方案，第一支撐桿與第二支撐桿配合對安裝板進行固定，進而對第二電動馬達的位置進行固定。
可選的，所述第一固定桿的左右兩端均固定連接有限位滑套，兩組所述限位滑套分別與左右兩側所述第一支撐桿滑動連接，兩組所述第一支撐桿的表面均套設連接有緩沖彈簧。
可選的，所述緩沖彈簧的上端與所述連接塊固定連接，所述緩沖彈簧的下端與所述限位滑套固定連接。
通過采用上述技術方案，限位滑套在第一支撐桿的表面滑動，對第一固定桿的滑動位置進行限定，使其保持垂直方向運動，進而使攪拌軸上下移動對污水的內部進行抽插。
可選的，所述第一固定桿的上表面固定連接有第一設備殼體，所述第一電動馬達固定安裝在所述第一設備殼體的內部，所述第一電動馬達的輸出端與所述攪拌軸固定連接，所述攪拌軸的表面固定連接有若干組固定塊，所述固定塊的側面固定連接有攪拌桿。
通過采用上述技術方案，攪拌軸帶動若干組攪拌桿進行轉動，對污水的內部進行攪拌，使污水與藥液進一步混合。
可選的，所述混合罐體的上端固定連接有密封蓋板，所述密封蓋板的表面開設有通孔，通孔的內部固定連接有固定桿套，所述攪拌軸與所述固定桿套滑動連接，所述安裝板的上表面固定連接有第二設備殼體，所述第二電動馬達固定安裝在所述第二設備殼體的內部。
通過采用上述技術方案，密封蓋板用于將混合罐體進行密封，避免混合過程中臭氣外泄。
可選的，所述進料管道的前端固定連接有進料法蘭，所述進料管道的側面固定連接有進液法蘭，所述支撐環與所述進料管道的內壁固定連接，所述支撐環的內壁固定連接有四組分流桿，所述分流桿之間固定連接有固定軸，所述固定軸的側面轉動連接有攪拌葉輪。
通過采用上述技術方案，藥液與污水在進料管道中預混合，污水與藥液混合體在進料管道中流動的時候，分流桿對水流進行切割，同時在水流的作用下會推動攪拌葉輪進行轉動，對水流進行攪拌，使藥液與污水預混合。
可選的，所述支撐板與所述混合罐體的側面固定連接，所述定量筒的下端與上側所述支撐板固定連接，所述定量筒的內部滑動連接有活塞塊，所述活塞塊與所述液壓缸中的活塞桿固定連接。
可選的，所述三通閥的下端口與所述定量筒的上端固定連接，所述三通閥的上方固定安裝有電動閥門，所述三通閥的右端口固定連接有出藥管道，所述出藥管道遠離所述三通閥的一端與所述進液法蘭固定連接，所述三通閥的左端口固定連接有進藥管道，所述進藥管道遠離所述三通閥的一端固定連接有儲藥箱。
通過采用上述技術方案，電動閥門用于控制三通閥出藥端口和進藥端口的啟閉，進藥時電動閥門將進藥端口打開，將出藥端口關閉，排藥的時候將進藥端口關閉，將排藥端口打開，定量筒用于對進入的藥液進行定量，實現自動定量，提高定量精度以及降低工作人員的工作強度；其中第一電馬達、第二電動馬達、液壓缸和電動閥門均可實現遠程控制。
與現有技術相比，本發明的有益效果是：該污水處理用自動攪拌混合器，通過在混合罐體的上方設置有攪拌機構，攪拌機構包括攪拌軸、第一固定桿、第一電動馬達、安裝板和第二電動馬達，第一電馬達的輸出端帶動攪拌軸對混合罐體內部的污水進行攪拌，在攪拌的過程中第二電動馬達帶動第一電動馬達上下移動，使攪拌軸在攪拌的過程中在污水中上下抽插，使污水在攪拌的過程中上下翻滾，進一步提高污水與藥液混合的速度，從而提高污水處理效率，解決了現有的攪拌設備結構較為簡單，導致其攪拌效率低下，需要長時間的攪拌才能是的藥劑與污水充分混合，也導致了污水處理效率較低的問題。
該污水處理用自動攪拌混合器，通過在混合罐體的側面靠近下方位置固定連接有進料管道，進料管道的內部固定連接有混合機構，混合機構包括支撐環、分流桿和攪拌葉輪，將藥液推送至進料管道中，通過分流桿以及攪拌葉輪將藥液與污水預混合，進一步提高藥液與污水的混合度，提高混合質量，增加污水處理效率。
該污水處理用自動攪拌混合器，通過在混合罐體的側面固定連接有加藥機構，加藥機構包括支撐板、液壓缸、定量筒和三通閥，液壓缸中的活塞桿向內收縮將藥液抽吸至定量筒的內部，接著液壓缸中的活塞桿向外推出，將定量筒內部的藥液向外推出至進料管道的內部，實現定量加藥，提高加藥的精度，解決了現有的加藥方式主要依靠人工進行加藥，加藥過程較為麻煩，且無法對藥液進行精確控制的問題。
（發明人：邵佳昌;邵錫思;邵亦樂;嵇明華;邵靜樂;周磊;邵琦;邵旦）
