公布日：2023.08.08
申請日：2023.05.30
分類號：C02F3/08(2023.01)I
摘要
本發明屬于河道污染治理技術領域，公開了一種水力驅動生物轉盤處理裝置。本裝置包括水力扇葉、高復合盤片、軸承、轉軸和槽體。水力扇葉位于高復合盤片之前，固定于轉軸之上，高復合盤片固定于轉軸之上，轉軸兩端由軸承支撐，軸承固定在槽體上，槽體支撐所有設備。水流以較高流速流經水力驅動生物轉盤處理裝置，安裝在最前端的水力扇葉具有一定扭向斜度，受到水流沖擊后產生一定的偏轉力，在偏轉力的作用下，帶動高復合盤片和轉軸轉動。高復合盤片上有膜狀生物活性污泥——生物膜，在高復合盤片轉動過程中，不斷吸收空氣中的氧氣，分解水中有機污染物，從而凈化河流河道。整體裝置無能耗。
權利要求書
1.一種水力驅動生物轉盤處理裝置，其特征在于，所述裝置包括水力扇葉、高復合盤片、軸承、轉軸和槽體。所述水力扇葉位于高復合盤片之前，固定于轉軸之上，所述高復合盤片固定于轉軸之上，所述轉軸兩端由軸承支撐，所述軸承固定在槽體上，所述槽體支撐所有設備。
2.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述裝置用于處理河流河道污染處理。
3.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述水力扇葉截面為曲線，扭向斜度為25°~45°。水力扇葉片數為3~6片。
4.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述高復合盤片為高強度塑料材質，高復合盤片上設有孔道，保證強度的同時，不僅能夠減少重量以降低轉動能耗，最重要的是大大增加了高復合盤片的比表面積，從而提高盤片上的微生物負載量。微生物附著在高復合盤片上，在盤片上形成生物膜，依靠生物膜去除水中的污染物。
5.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述水力扇葉與若干片高復合盤片為一組處理單元，整個裝置有1~3組處理單元。
6.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述軸承為高強度防腐不銹鋼材質。
7.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述轉軸為高強度防腐不銹鋼材質。
8.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述槽體內部為弧形，吻合盤片形狀，有效控制內部流態，無死區，不短流。
9.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述裝置依靠水力流動時水力扇葉受到水流推力的不同而產生轉動，從而帶動整個轉軸及轉軸上的高復合盤片旋轉，高復合盤片吸收空氣中的氧氣，隨著盤片轉動，將氧氣帶入到水體中，從而使水體保持好氧環境。
10.根據權利要求1所述的水力驅動生物轉盤處理裝置，其特征在于，所述裝置僅依靠水力流動，沒有電能消耗。
發明內容
本發明要解決的是河道污染治理設備能耗大的問題，提供了一種水力驅動生物轉盤處理裝置，將其架設在河道上，在河流水力帶動下，生物轉盤緩慢轉動，生物轉盤上的生物膜不斷將氧氣帶入到水中，從而實現對水中微污染有機物的好氧去除。
為了解決上述技術問題，本發明通過以下的技術方案予以實現。

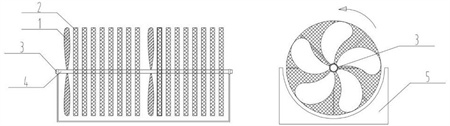

一種水力驅動生物轉盤處理裝置，包括水力扇葉、高復合盤片、軸承、轉軸和槽體。所述水力扇葉位于高復合盤片之前，固定于轉軸之上，所述高復合盤片固定于轉軸之上，所述轉軸兩端由軸承支撐，所述軸承固定在槽體上，所述槽體支撐所有設備。
進一步的，所述水力扇葉截面為曲線，水力扇葉片數為3~6片。
進一步的，所述高復合盤片為高強度塑料材質，高復合盤片上設有孔道，保證強度的同時，不僅能夠減少重量以降低轉動能耗，最重要的是大大增加了高復合盤片的比表面積，從而提高盤片上的微生物負載量。微生物附著在高復合盤片上沿程分級，特征性種群豐富，在盤片上形成生物膜，依靠生物膜去除水中的污染物。
進一步的，所述水力扇葉與若干片高復合盤片為一組處理單元，整個裝置有1~3組處理單元。
進一步的，所述軸承為高強度防腐不銹鋼材質。
進一步的，所述轉軸為高強度防腐不銹鋼材質，水力扇葉和高復合盤片固定在轉軸上，跟隨轉軸轉動。
進一步的，所述槽體內部為弧形，吻合盤片形狀，有效控制內部流態，無死區，不短流。
進一步的，所述裝置不采用曝氣增氧等措施，有效防范氣溶膠所引發的公眾健康風險和噪音擾民等問題。
本發明采用河流流動作為動力，來推動生物轉盤轉動進而去除有機物。水流流經裝置時，前端水力扇葉具有一定扭向斜度，扇葉左右兩側受到水流的沖擊作用不同，因此，水力扇葉在水流推力的作用下進行旋轉，從而帶動整個轉軸及轉軸上的高復合盤片旋轉，高復合盤片吸收空氣中的氧氣，隨著盤片轉動，將氧氣帶入到水體中，從而使水體保持好氧環境。本發明不但消除了曝氣所需風機的電量消耗，而且將轉盤轉動所需的電能驅動改為水流的水力驅動，整體裝置不需任何耗電設備，無電量消耗。
（發明人：李玥;劉天賜）
