公布日：2023.08.08

申請日：2023.06.05

分類號：C02F9/00(2023.01)I;C02F103/20(2006.01)N;C02F3/28(2023.01)N;C02F1/00(2023.01)N;C02F1/72(2023.01)N;C02F3/34(2023.01)N;C02F1/48(2023.01)N

摘要

本發明公開了一種水產養殖尾水處理的系統，包括污水處理系統，污水處理系統的頂端一側設置有尾水三級集水池，尾水三級集水池的背面一側設置有厭氧池，厭氧池的一側設置有一級緩沖沉淀池，一級緩沖沉淀池的前方連接有污泥壓濾機，污水處理系統的頂端位于尾水三級集水池的一側設置有多個所述過濾池，多個過濾池之間設置有二級緩沖沉淀池，利用磁力設備，獲得磁性尾水，方便后續消除淤泥，同時，利用投菌口處進行添加微生物制劑菌，并利用投菌口制造離子，離子電荷可以對尾水內的微生物進行激活，即可消除尾水內的負荷，進一步處理的尾水進入一級緩沖沉淀池，并實現對尾水進行沉渣，并對尾水內的淤泥進行沉降。

權利要求書

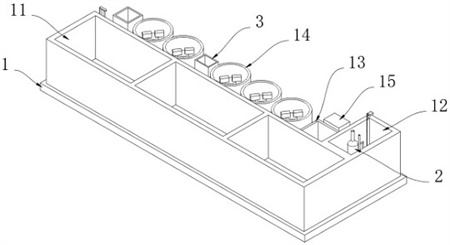

1.一種水產養殖尾水處理的系統，包括污水處理系統（1），其特征在于：所述污水處理系統（1）的頂端一側設置有尾水三級集水池（11），所述尾水三級集水池（11）的背面一側設置有厭氧池（12），所述厭氧池（12）的一側設置有一級緩沖沉淀池（13），所述一級緩沖沉淀池（13）的前方連接有污泥壓濾機（15），所述污水處理系統（1）的頂端位于尾水三級集水池（11）的一側設置有多個所述過濾池（14），多個所述過濾池（14）之間設置有二級緩沖沉淀池（3），多個所述過濾池（14）的一側設置有三級緩沖沉淀池（18），所述污水處理系統（1）的頂端位于三級緩沖沉淀池（18）的前方設置有清水池（4），所述厭氧池（12）的內部一側安裝有蛋白分離器（2），且蛋白分離器（2）的一側外壁連接有多功能潛水曝氣泵（21），且多功能潛水曝氣泵（21）的外壁一側連通有入氣管（23），且入氣管（23）的上端一側設置有離子發生器一（24），所述入氣管（23）的上端位于離子發生器一（24）的下方設置有投菌口（25），所述多功能潛水曝氣泵（21）的下端連接有磁力設備（22），所述過濾池（14）的內部底端設置有過濾氧化桶（16），且過濾氧化桶（16）的頂端安裝有兩個推流曝氣箱（17）；所述過濾氧化桶（16）的內部頂端對稱聯通有通氣管（6），所述過濾氧化桶（16）的內部底端對稱轉動安裝有底部轉座（61），且底部轉座（61）的外壁設置有螺旋葉片（64），所述底部轉座（61）的頂端安裝有聯動桿（62），且聯動桿（62）的頂端安裝有渦輪扇葉（63），所述通氣管（6）的頂端與推流曝氣箱（17）相聯通。

2.根據權利要求1所述的一種水產養殖尾水處理的系統，其特征在于：所述過濾氧化桶（16）上方設置有跌水填料層，所述過濾氧化桶（16）的下方設置有懸浮軟性填料層。

3.根據權利要求1所述的一種水產養殖尾水處理的系統，其特征在于：所述污水處理系統（1）的頂端位于二級緩沖沉淀池（3）的一側設有三個所述過濾池（14），所述污水處理系統（1）的頂端位于二級緩沖沉淀池（3）的另一側設置有兩個過濾池（14）。

4.根據權利要求1所述的一種水產養殖尾水處理的系統，其特征在于：所述二級緩沖沉淀池（3）的一側上方安裝有永磁高速風機（31），所述二級緩沖沉淀池（3）的一側下方安裝有離子發生器二（32）。

5.根據權利要求1所述的一種水產養殖尾水處理的系統，其特征在于：所述三級緩沖沉淀池（18）與一級緩沖沉淀池（13）通過管道連接，且管道處設置有抽液泵。

6.根據權利要求1所述的一種水產養殖尾水處理的系統，其特征在于：所述清水池（4）的頂端內側安裝有固定板（41），且固定板（41）的頂端設置有導向桿（42），所述導向桿（42）的底端連接有浮球（43）。

7.根據權利要求6所述的一種水產養殖尾水處理的系統，其特征在于：所述導向桿（42）與固定板（41）滑動連接，所述浮球（43）的密度小于水的密度。

8.根據權利要求6所述的一種水產養殖尾水處理的系統，其特征在于：所述導向桿（42）的頂端安裝有抬升板（44），所述清水池（4）的一側連通有排水管（44），所述排水管（45）的外壁一端設置有提拉滑桿（47），且提拉滑桿（47）與排水管（45）滑動連接，所述提拉滑桿（47）的底端安裝有聯動板（46），所述聯動板（46）與抬升板（44）相適配，所述聯動板（46）與抬升板（44）滑動連接。

9.根據權利要求8所述的一種水產養殖尾水處理的系統，其特征在于：所述提拉滑桿（47）的底端設置有擋流片（48），所述排水管（45）的內壁靠近擋流片（48）的一側安裝有流通隔板（49）,所述流通隔板（49）的一側下端開設有圓孔，所述擋流片（48）的外徑大于圓孔的內徑。

10.根據權利要求6所述的一種水產養殖尾水處理的系統，其特征在于：所述導向桿（42）的外壁下方轉動安裝有轉座（5），且轉座（5）的外壁一側安裝有貼合板（51），所述貼合板（51）的內側設置有清潔毛刷（52），所述清潔毛刷（52）與浮球（43）的外壁相貼合。

發明內容

本發明的目的在于提供一種水產養殖尾水處理的系統，以解決上述背景技術中提出不便處理在微生物在懸浮填料、兩層跌水的微生物填料和微生物軟性填料中迅速降解去除污染物和氨氮，導致尾水中的碳源不足，進而影響了尾水的處理效率的問題。

為實現上述目的，本發明提供如下技術方案：一種水產養殖尾水處理的系統，包括污水處理系統，所述污水處理系統的頂端一側設置有尾水三級集水池，所述尾水三級集水池的背面一側設置有厭氧池，所述厭氧池的一側設置有一級緩沖沉淀池，所述一級緩沖沉淀池的前方連接有污泥壓濾機，所述污水處理系統的頂端位于尾水三級集水池的一側設置有多個所述過濾池，多個所述過濾池之間設置有二級緩沖沉淀池，多個所述過濾池的一側設置有三級緩沖沉淀池，所述污水處理系統的頂端位于三級緩沖沉淀池的前方設置有清水池，所述厭氧池的內部一側安裝有蛋白分離器，且蛋白分離器的一側外壁連接有多功能潛水曝氣泵，且多功能潛水曝氣泵的外壁一側連通有入氣管，且入氣管的上端一側設置有離子發生器一，所述入氣管的上端位于離子發生器一的下方設置有投菌口，所述多功能潛水曝氣泵的下端連接有磁力設備，所述過濾池的內部底端設置有過濾氧化桶，且過濾氧化桶的頂端安裝有兩個推流曝氣箱；所述過濾氧化桶的內部頂端對稱聯通有通氣管，所述過濾氧化桶的內部底端對稱轉動安裝有底部轉座，且底部轉座的外壁設置有螺旋葉片，所述底部轉座的頂端安裝有聯動桿，且聯動桿的頂端安裝有渦輪扇葉，所述通氣管的頂端與推流曝氣箱相聯通。

作為本發明的一種優選技術方案，所述過濾氧化桶上方設置有跌水填料層，所述過濾氧化桶的下方設置有懸浮軟性填料層。

作為本發明的一種優選技術方案，所述污水處理系統的頂端位于二級緩沖沉淀池的一側設有三個所述過濾池，所述污水處理系統的頂端位于二級緩沖沉淀池的另一側設置有兩個過濾池。

通過上述技術方案：通過跌水填料層和懸浮軟性填料層的配合，即可提供尾水內微生物的活性。

作為本發明的一種優選技術方案，所述污水處理系統的頂端位于二級緩沖沉淀池的一側設有三個所述過濾池，所述污水處理系統的頂端位于二級緩沖沉淀池的另一側設置有兩個過濾池。

作為本發明的一種優選技術方案，所述三級緩沖沉淀池與一級緩沖沉淀池通過管道連接，且管道處設置有抽液泵。

通過上述技術方案：利用抽液泵對初次過濾后的尾水進行循環過濾，進而保障對尾水的過濾效果達到一個更優質的狀態，得到更干凈的清潔水。

作為本發明的一種優選技術方案，所述清水池的頂端內側安裝有固定板，且固定板的頂端設置有導向桿，所述導向桿的底端連接有浮球。

作為本發明的一種優選技術方案，所述導向桿與固定板滑動連接，所述浮球的密度小于水的密度。

通過上述技術方案：利用浮球為清潔水向外排放提供一個排水動力，并保障水位不會超出清水池的高度。

作為本發明的一種優選技術方案，所述導向桿的頂端安裝有抬升板，所述清水池的一側連通有排水管，所述排水管的外壁一端設置有提拉滑桿，且提拉滑桿與排水管滑動連接，所述提拉滑桿的底端安裝有聯動板，所述聯動板與抬升板相適配，所述聯動板與抬升板滑動連接。

作為本發明的一種優選技術方案，所述提拉滑桿的底端設置有擋流片，所述排水管的內壁靠近擋流片的一側安裝有流通隔板，所述流通隔板的一側下端開設有圓孔，所述擋流片的外徑大于圓孔的內徑。

通過上述技術方案：利用擋流片與流通隔板的配合，即可實現對排水管的流通性進行控制。

作為本發明的一種優選技術方案，所述導向桿的外壁下方轉動安裝有轉座，且轉座的外壁一側安裝有貼合板，所述貼合板的內側設置有清潔毛刷，所述清潔毛刷與浮球的外壁相貼合。

通過上述技術方案：在使用的過程中，利用水流的流動，推動貼合板和圍繞轉座轉動，并利用清潔毛刷對浮球表面進行清理，避免影響浮球的浮力。

與現有技術相比，本發明的有益效果是：本發明通過設置尾水三級集水池、厭氧池、蛋白分離器、多功能潛水曝氣泵以及磁力設備，利用三個尾水三級集水池內對尾水進行水解酸化處理，在利用潛水泵對尾水三級集水池內處理后的尾水進行抽取，并流經磁力設備，利用磁力設備，獲得磁性尾水，方便后續消除淤泥，同時，利用投菌口處進行添加微生物制劑菌，并利用投菌口制造離子，離子電荷可以對尾水內的微生物進行激活，即可消除尾水內的負荷，進一步處理的尾水進入一級緩沖沉淀池，并實現對尾水進行沉渣，并對尾水內的淤泥進行沉降。

本發明通過設置過濾氧化桶和推流曝氣箱，當推流曝氣箱對過濾氧化桶內進行通氣的過程中，氣體由通氣管相向流通，利用氣體的流通，推動渦輪扇葉轉動，則會帶動聯動桿和底部轉座轉動，并使得螺旋葉片對懸浮軟性填料層內的填料進行攪動，旋流的尾水與跌水填料層和懸浮軟性填料層充分接觸，使得尾水中的微生物活性提高，并將空氣中的碳源提供至尾水內，解決了尾水內碳源不足的情況，并利用永磁高速風機和氣體流經離子發生器，進一步對尾水內進行增加離子含量，氣體在一步的進入后兩個過濾池內，然后，尾水進入三級緩沖沉淀池內，再將三級緩沖沉淀池內的尾水利用抽液泵回流至一級緩沖沉淀池，進行再一次的循環回流處理，以保障尾水可以被凈化處理的更加干凈。

本發明通過設置導向桿、浮球、提拉滑桿、擋流片以及流通隔板，隨著清水池內水位的上升，借助浮球的浮力，即可抬高抬升板的高度，在水位不斷上升的過程中，并利用抬升板對聯動板進行上提，帶動提拉滑桿和擋流片上移，在擋流片與流通隔板處的圓孔位置發生偏離后，則水會通過圓孔經排水管向外排出，水位降低后，則擋流片會對流通隔板處的圓孔進行封堵，如此反復，即可保障清水池內的水持續向外自動的排出，同時，可以借助毛刷對浮球外壁吸附的雜質進行清潔，避免雜質造成浮球的重力提高。

（發明人：劉紫瑛;劉彥光;楊遠鵬）
