公布日：2023.08.04
申請日：2023.04.12
分類號：C02F9/00(2023.01)I;C02F11/10(2006.01)I;C02F103/10(2006.01)N;C02F1/38(2023.01)N;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F101/20(2006.01)N;
C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N
摘要
本申請?zhí)峁┮环N含汞油氣田采出水處理系統和處理工藝，涉及采油技術領域，含汞油氣田采出水處理系統包括污泥處理裝置和依次連接的緩沖罐、混合旋流反應器、油水泥分離裝置、噴射氣浮裝置、組合式過濾器、回注水罐，緩沖罐用于接收含汞油氣田采出水；油水泥分離裝置的出泥口與污泥處理裝置連接。該處理系統能夠提高處理效果，并且熱解污泥過程中不產生二噁英、固化重金屬，能量損失少，能量利用率高，使污泥實現無害化，實現污染土壤的再生和資源化利用，節能環保。
權利要求書
1.一種含汞油氣田采出水處理系統，其特征在于，包括：污泥處理裝置和依次連接的緩沖罐、混合旋流反應器、油水泥分離裝置、噴射氣浮裝置、組合式過濾器、回注水罐，所述緩沖罐用于接收含汞油氣田采出水；所述油水泥分離裝置的出泥口與所述污泥處理裝置連接。
2.根據權利要求1所述的含汞油氣田采出水處理系統，其特征在于：所述混合旋流反應器設置有多個加藥口，每個所述加藥口用于添加不同的添加劑至所述混合旋流反應器內。

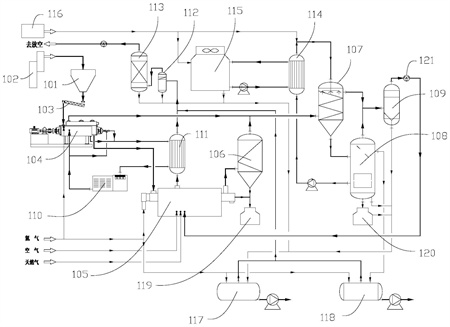

3.根據權利要求1所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置包括泥斗、輸送機、干化機、熱解器、過濾器、冷凝塔、除油脫汞沉降器、氣液分離器、集水罐和集油罐；所述泥斗通過所述輸送機與所述干化機連接，所述干化機的出泥口與所述熱解器連接，所述干化機的油水出口連通所述冷凝塔，所述冷凝塔與所述除油脫汞沉降器連接，所述除油脫汞沉降器的出油口與所述集油罐連接，所述除油脫汞沉降器的氣液出口與氣液分離器連接；所述氣液分離器的出氣口與所述熱解器連接，所述氣液分離器的出水口與所述集水罐連接；所述熱解器的出氣口連通所述過濾器，所述過濾器的出氣口連通所述冷凝塔。
4.根據權利要求3所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置還包括提升機，所述提升機用于將污泥輸送至所述泥斗內。
5.根據權利要求3所述的含汞油氣田采出水處理系統，其特征在于：所述輸送機設置為絞龍輸送機構。
6.根據權利要求3所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置還包括導熱油爐和第一換熱器，所述第一換熱器包括能進行熱交換的第一流道和第二流道，所述導熱油爐的進油口連通所述第一流道的出口，所述導熱油爐的出油口連通所述干化機，所述干化機的出油口連通所述第一流道的進口，所述導熱油爐用于預熱干化機；所述熱解器的尾氣排放口與所述第二流道連通。
7.根據權利要求6所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置還包括聚結器和尾氣吸附塔，所述聚結器的進口連通所述第二流道，所述聚結器的出水口連通所述集水罐；所述聚結器的出氣口連通所述尾氣吸附塔，所述尾氣吸附塔用于凈化氣體。
8.根據權利要求3-6中任一項所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置還包括第二換熱器和涼水機組，所述第二換熱器用于與冷凝塔進行熱交換，所述涼水機組用于與第二換熱器進行熱交換。
9.根據權利要求8所述的含汞油氣田采出水處理系統，其特征在于：所述污泥處理裝置還包括補水機構，所述補水機構與所述涼水機組連接。
10.一種含汞油氣田采出水處理工藝，適用于權利要求1-9中任一項所述的含汞油氣田采出水處理系統，其特征在于，包括如下步驟：含汞油氣田采出水自分離器余壓進入緩沖罐，經增壓泵升壓后進入混合旋流反應器，在混合旋流反應器中分別投加pH調節劑、破乳劑、PAC和PAM，經藥劑與含汞油氣田采出水充分反應后，通過余壓進入油水泥分離器進行預分離，將浮游排至集油罐；油水泥分離器分離出來的泥水混合物進入污泥處理裝置。
發明內容
本發明的目的在于提供一種含汞油氣田采出水處理系統和處理工藝，其能夠提高處理效果，并且熱解污泥過程中不產生二噁英、固化重金屬，能量損失少，能量利用率高，使污泥實現無害化，實現污染土壤的再生和資源化利用，節能環保。
本發明的實施例是這樣實現的：
第一方面，本發明提供一種含汞油氣田采出水處理系統，包括：
污泥處理裝置和依次連接的緩沖罐、混合旋流反應器、油水泥分離裝置、噴射氣浮裝置、組合式過濾器、回注水罐，所述緩沖罐用于接收含汞油氣田采出水；所述油水泥分離裝置的出泥口與所述污泥處理裝置連接。
在可選的實施方式中，所述混合旋流反應器設置有多個加藥口，每個所述加藥口用于添加不同的添加劑至所述混合旋流反應器內。
在可選的實施方式中，所述污泥處理裝置包括泥斗、輸送機、干化機、熱解器、過濾器、冷凝塔、除油脫汞沉降器、氣液分離器、集水罐和集油罐；所述泥斗通過所述輸送機與所述干化機連接，所述干化機的出泥口與所述熱解器連接，所述干化機的油水出口連通所述冷凝塔，所述冷凝塔與所述除油脫汞沉降器連接，所述除油脫汞沉降器的出油口與所述集油罐連接，所述除油脫汞沉降器的氣液出口與氣液分離器連接；所述氣液分離器的出氣口與所述熱解器連接，所述氣液分離器的出水口與所述集水罐連接；所述熱解器的出氣口連通所述過濾器，所述過濾器的出氣口連通所述冷凝塔。
在可選的實施方式中，所述污泥處理裝置還包括提升機，所述提升機用于將污泥輸送至所述泥斗內。
在可選的實施方式中，所述輸送機設置為絞龍輸送機構。
在可選的實施方式中，所述污泥處理裝置還包括導熱油爐和第一換熱器，所述第一換熱器包括能進行熱交換的第一流道和第二流道，所述導熱油爐的進油口連通所述第一流道的出口，所述導熱油爐的出油口連通所述干化機，所述干化機的出油口連通所述第一流道的進口，所述導熱油爐用于預熱干化機；所述熱解器的尾氣排放口與所述第二流道連通。
在可選的實施方式中，所述污泥處理裝置還包括聚結器和尾氣吸附塔，所述聚結器的進口連通所述第二流道，所述聚結器的出水口連通所述集水罐；所述聚結器的出氣口連通所述尾氣吸附塔，所述尾氣吸附塔用于凈化氣體。
在可選的實施方式中，所述污泥處理裝置還包括第二換熱器和涼水機組，所述第二換熱器用于與冷凝塔進行熱交換，所述涼水機組用于與第二換熱器進行熱交換。
在可選的實施方式中，所述污泥處理裝置還包括補水機構，所述補水機構與所述涼水機組連接。
第二方面，本發明提供一種含汞油氣田采出水處理工藝，適用于前述實施方式中任一項所述的含汞油氣田采出水處理系統，包括如下步驟：
含汞油氣田采出水自分離器余壓進入緩沖罐，經增壓泵升壓后進入混合旋流反應器，在混合旋流反應器中分別投加pH調節劑、破乳劑、PAC和PAM，經藥劑與含汞油氣田采出水充分反應后，通過余壓進入油水泥分離器進行預分離，將浮游排至集油罐；油水泥分離器分離出來的泥水混合物進入污泥處理裝置。
本發明實施例的有益效果是：
綜上所述，本實施例提供的含汞油氣田采出水處理系統，含汞油氣田采出水自分離器余壓進入緩沖罐，經一級增壓泵升壓后進入混合旋流反應器，在混合旋流反應器中分別投加pH調節劑、破乳劑、PAC和PAM，經藥劑與含汞油氣田采出水充分反應后，通過余壓進入油水泥分離器進行預分離，將浮游排至集油罐；污泥自底部泥斗排至污泥收集罐；出水經二級增壓泵進入噴射氣浮裝置，利用噴射氣浮裝置的多級反應達到高效的分離效果，深度去除油及懸浮物；出水經三級增壓泵增壓后輸送至組合式過濾器，組合式過濾器能達到中深度脫汞及去除懸浮物的目的，保證懸浮物含量及粒徑中值滿足設定要求，最后進入回注水罐。在處理過程中產生的污泥均輸送至污泥處理裝置進行熱解處理，能夠?qū)⑽勰嗉衅饋?lái)進行處理，污泥處理效果好，資源的利用率高。
（發明人：裴潔;劉詩萱;魏明月）
