摘要
本發明涉及一種從PTA尾氣排放洗滌廢水中溴化鈉的提取裝置和方法，包括依次連接的一級板式換熱器、二級板式換熱器、調節水箱、活性炭過濾器、自清洗過濾器、一級膜裝置、離子交換器、二級膜裝置、二級膜產水箱、四級膜裝置、五級膜裝置、蒸發進水罐、降膜加熱器、強制蒸發結晶器、晶漿罐、離心機和干燥機。本發明可以對PTA尾氣排放洗滌廢水進行處理，充分利用裝置副產蒸汽，回收廢水中溴化鈉，能大大降低整個工藝的能耗、物耗，節能降耗，將廢水資源化和無害化處理后再利用，對環保事業的發展起到了顯著的引領作用。
權利要求書
1.一種從PTA尾氣排放洗滌廢水中溴化鈉的提取裝置，其特征在于：包括依次連接的一級板式換熱器(01)、二級板式換熱器(02)、調節水箱(03)、活性炭過濾器(04)、自清洗過濾器(05)、一級膜裝置(06)、離子交換器(07)、二級膜裝置(08)、二級膜產水箱(09)、四級膜裝置(12)、五級膜裝置(14)、蒸發進水罐(15)、降膜加熱器(16)、強制蒸發結晶器(21)、晶漿罐(24)、離心機(25)和干燥機(26)；所述二級膜裝置(08)還依次連接有二級膜濃水箱(10)和三級膜裝置(11)，所述三級膜裝置(11)和二級膜產水箱(09)相連；所述降膜加熱器(16)連接有閃蒸罐(20)、降膜分離器(17)和強制蒸發結晶器(21)。
2.根據權利要求1所述的提取裝置，其特征在于：所述四級膜裝置(12)還連接有回收水箱(13)。
3.根據權利要求1所述的提取裝置，其特征在于：所述降膜分離器(17)與降膜冷卻器(18)、降膜抽真空系統(19)依次連接。
4.根據權利要求1所述的提取裝置，其特征在于：所述強制蒸發結晶器(21)與結晶器冷卻器(22)、結晶器抽真空系統(23)依次連接。
5.一種從PTA尾氣排放洗滌廢水中溴化鈉的提取方法，包括如下步驟：(1)將PTA尾氣排放洗滌廢水先經過一級板式換熱器(01)和二級板式換熱器(02)進行換熱，換熱后的水被收集到調節水箱(03)后，通過泵送至活性炭過濾器(04)；活性炭過濾器(04)的出水經自清洗過濾器(05)過濾后進入一級膜裝置(06)，一級膜裝置(06)出水送至離子交換器(07)；離子交換器(07)出水經泵送入二級膜裝置(08)過濾產水至二級產水箱(09)，二級膜濃水箱(10)經三級膜裝置(11)處理產水至二級產水箱(09)，將二級產水箱(09)中收集的水再進入四級膜裝置(12)，產水進回收水箱(13)污水處理，同時送至五級膜裝置(14)進行反滲透過濾；(2)將五級膜裝置(14)反滲透的濃水進入蒸發進水罐(15)，經泵送至降膜加熱器(16)，蒸汽進入降膜分離器(17)，再經降膜冷卻器(18)冷卻，在降膜抽真空系統(19)作用下，降膜分離器內(17)料液與二次蒸汽再次氣液分離；降膜濃縮料液再送至強制蒸發結晶器(21)中，經結晶器冷卻器(22)冷卻，在結晶器抽真空系統(23)作用下，出料泵送至晶漿罐(24)，經冷卻結晶后再送至離心機(25)進行固液分離，再經干燥機(26)干燥后得到溴化鈉產品。
發明內容
本發明所要解決的技術問題是提供一種從PTA尾氣排放洗滌廢水中溴化鈉的提取裝置和方法，該裝置PTA尾氣排放洗滌廢水處理，充分利用裝置副產蒸汽，回收廢水中溴化鈉，能大大降低整個工藝的能耗、物耗，節能減排，將廢水資源化和無害化處理后再利用。

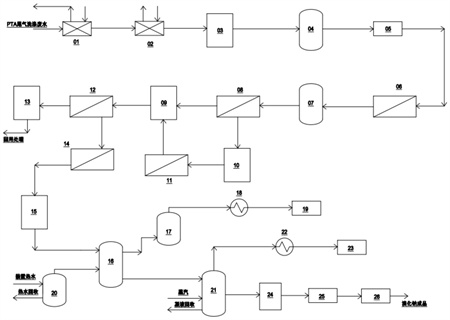

本發明提供了一種從PTA尾氣排放洗滌廢水中溴化鈉的提取裝置，包括依次連接的一級板式換熱器、二級板式換熱器、調節水箱、活性炭過濾器、自清洗過濾器、一級膜裝置、離子交換器、二級膜裝置、二級膜產水箱、四級膜裝置、五級膜裝置、蒸發進水罐、降膜加熱器、強制蒸發結晶器、晶漿罐、離心機和干燥機；所述二級膜裝置還依次連接有二級膜濃水箱和三級膜裝置，所述三級膜裝置和二級膜產水箱相連；所述降膜加熱器連接有閃蒸罐、降膜分離器和強制蒸發結晶器。
進一步的，所述四級膜裝置還連接有回收水箱。
進一步的，所述降膜分離器與降膜冷卻器、降膜抽真空系統依次連接。
進一步的，所述強制蒸發結晶器與結晶器冷卻器、結晶器抽真空系統依次連接。本發明還提供了一種從PTA尾氣排放洗滌廢水中溴化鈉的提取方法，包括如下步驟：
(1)將PTA尾氣排放洗滌廢水先經過一級板式換熱器和二級板式換熱器進行換熱，換熱后的水被收集到調節水箱后，通過泵送至活性炭過濾器；活性炭過濾器的出水經自清洗過濾器過濾后進入一級膜裝置，一級膜裝置出水送至離子交換器；離子交換器出水經泵送入二級膜裝置過濾產水至二級產水箱，二級膜濃水箱經三級膜裝置處理產水至二級產水箱，將二級產水箱中收集的水再進入四級膜裝置，產水進回收水箱污水處理，同時送至五級膜裝置進行反滲透過濾；
(2)將五級膜裝置反滲透的濃水進入蒸發進水罐，經泵送至降膜加熱器，蒸汽進入降膜分離器，再經降膜冷卻器冷卻，在降膜抽真空系統作用下，降膜分離器內料液與二次蒸汽再次氣液分離；降膜濃縮料液再送至強制蒸發結晶器中，經結晶器冷卻器冷卻，在結晶器抽真空系統作用下，出料泵送至晶漿罐，經冷卻結晶后再送至離心機進行固液分離，再經干燥機干燥后得到溴化鈉產品。
有益效果
(1)本發明對PTA尾氣排放洗滌廢水特性進行處理，先經活性炭過濾器、離子交換器、反滲透裝置，將懸浮物、鈣鎂離子、二價離子除去提純溴化鈉，回用水溴離子減少，減少后續廢水處理負荷，同時減少對環境污染。
(2)本發明采用降膜加熱器利用裝置余熱，料液中水分蒸出，濃縮，節省能耗。(3)本發明采用強制蒸發結晶器，將進一步濃縮溴化鈉，通過晶漿罐冷卻結晶，離心機固液分離，再經干燥機干燥得到溴化鈉固體，回收利用，提高經濟效益。
（發明人：黃文威;王博;楊東;陳佩;俞斌斌;陳依奔）
