公布日：2023.09.12
申請日：2023.06.30
分類號：B01D35/027(2006.01)I;F03B1/02(2006.01)I;B01D29/56(2006.01)I;B01D29/01(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;C02F103/42(2006.01)N
摘要
本發明公開了一種外溢式廢水熱能回收裝置，包括機體，機體前端面固定安裝有熱水器和蓄電池，機體中設置由主動軸驅動的限流機構，且限流機構用于降低廢水流速；機體中設置有由旋轉軸驅動的清潔機構，且清潔機構用于清潔第二過濾網表面的雜質。本發明使廢水在第一限流坡和第二限流坡上的阻擋塊阻攔下降低流動速度，在旋轉齒輪和升降齒條嚙合傳動下，使得檔桿在通孔中上下往復運動，進而對廢水進一步阻攔，讓廢水中大部分熱能儲存在限流箱中，利用熱電轉換器將限流箱和廢水輸送管中的熱能進行回收；利用第一過濾網和第二過濾網阻攔廢水中的雜質，使用凈化裝置對過濾后的廢水進行凈化處理，避免廢水中雜質影響凈化裝置的使用壽命。
權利要求書

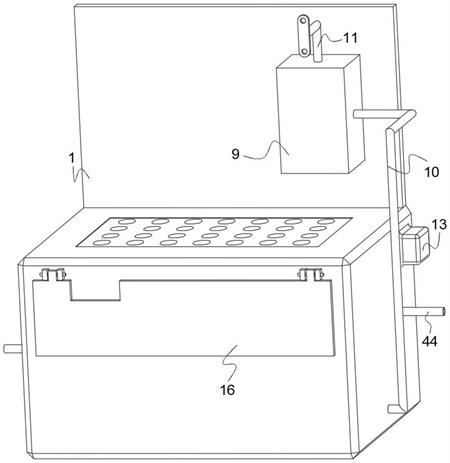

1.一種外溢式廢水熱能回收裝置，包括機體(1)，其特征在于，所述機體(1)前端面固定安裝有用于加熱水體的熱水器(9)和用于存儲電能的蓄電池(13)，所述熱水器(9)中固定連接有用于噴灑加熱水體的噴灑管(11)，所述機體(1)還設置有：隔板(2)，所述隔板(2)水平固定安裝于機體(1)中端內位置；上腔(3)和下腔(4)，所述上腔(3)和下腔(4)由機體(1)通過隔板(2)設置相隔；第一過濾網(5)，所述第一過濾網(5)水平固定安裝于機體(1)頂內端，且第一過濾網(5)用于過濾廢水中大體積的雜質；限流箱(6)和過濾箱(7)，所述限流箱(6)和過濾箱(7)分別豎直固定安裝于上腔(3)中，且限流箱(6)上端開設有開口，且限流箱(6)用于降低廢水流速以讓大部分廢水熱能儲存在限流箱(6)中，且過濾箱(7)用于對廢水進行進一步過濾處理；第二過濾網(40)，所述第二過濾網(40)水平固定安裝于過濾箱(7)中，且第二過濾網(40)用于過濾廢水中小體積的雜質；廢水輸送管(8)，所述廢水輸送管(8)輸入端水平固定連接于限流箱(6)中，且廢水輸送管(8)輸出端與過濾箱(7)相連通，且廢水輸送管(8)用于輸送廢水流動；冷水管(10)，所述冷水管(10)彎曲盤繞固定安裝于下腔(4)中，且冷水管(10)輸入端延伸至機體(1)外端并與冷水源相連接，且冷水管(10)輸出端與熱水器(9)相連通；熱電轉換器(12)，所述熱電轉換器(12)豎直固定安裝于上腔(3)中，且熱電轉換器(12)用于回收廢水的熱能，且熱電轉換器(12)吸熱端口與限流箱(6)和廢水輸送管(8)相鄰，且熱電轉換器(12)輸熱端口與冷水管(10)位于下腔(4)的部分相鄰；第一清潔口(14)和第二清潔口(15)，所述第一清潔口(14)和第二清潔口(15)分別開設于限流箱(6)和過濾箱(7)上，且第一清潔口(14)和第二清潔口(15)進行可啟閉設置，且使用第一清潔口(14)和第二清潔口(15)可對限流箱(6)和過濾箱(7)內部進行清潔；第三清潔口(16)，所述第三清潔口(16)開設于機體(1)前端面上，且第三清潔口(16)進行可啟閉設置，且第三清潔口(16)可對第一清潔口(14)和第二清潔口(15)進行啟閉；主動軸(17)、從動軸(23)和轉動軸(25)，所述主動軸(17)、從動軸(23)和轉動軸(25)分別水平轉動安裝于限流箱(6)上，且主動軸(17)和從動軸(23)之間傳動連接，且主動軸(17)貫穿于限流箱(6)中；旋轉軸(26)，所述旋轉軸(26)水平轉動安裝于過濾箱(7)中，且旋轉軸(26)與轉動軸(25)之間傳動連接，且旋轉軸(26)貫穿于過濾箱(7)中；所述機體(1)中設置由主動軸(17)傳動驅動的限流機構，且限流機構用于降低廢水流速；所述機體(1)中設置有由旋轉軸(26)傳動驅動的清潔機構，且清潔機構用于清潔第二過濾網(40)表面的雜質。
2.根據權利要求1所述的一種外溢式廢水熱能回收裝置，其特征在于，所述第一過濾網(5)和限流箱(6)上端開口上下對應，所述廢水輸送管(8)輸出端位于第二過濾網(40)的上方位置，所述蓄電池(13)輸入端與熱電轉換器(12)進行電性連接，且蓄電池(13)輸出端與熱水器(9)進行電性連接。
3.根據權利要求1所述的一種外溢式廢水熱能回收裝置，其特征在于，所述主動軸(17)和從動軸(23)之間連接有第一傳動帶(24)，所述旋轉軸(26)和轉動軸(25)之間連接有第二傳動帶(27)。
4.根據權利要求1所述的一種外溢式廢水熱能回收裝置，其特征在于，所述限流機構包括：固定套設于主動軸(17)上的轉動輪(18)，所述轉動輪(18)豎直設置于限流箱(6)上端中，且轉動輪(18)由下落廢水驅動旋轉；蓄水槽(19)，所述蓄水槽(19)開設于轉動輪(18)上，且蓄水槽(19)與限流箱(6)開口處上下對應，且蓄水槽(19)限時儲存廢水以加速轉動輪(18)轉動；第一限流坡(20)和第二限流坡(21)，所述第一限流坡(20)和第二限流坡(21)固定安裝于限流箱(6)中，且第一限流坡(20)和第二限流坡(21)配合應用于初步限流廢水；阻擋塊(22)，所述阻擋塊(22)固定連接于第一限流坡(20)和第二限流坡(21)傾斜面上，且阻擋塊(22)用于降低廢水流速；啟動桿(28)、主動齒條(29)，所述啟動桿(28)固定套設于從動軸(23)上，所述主動齒條(29)轉動安裝于啟動桿(28)上；從動齒輪(30)、旋轉齒輪(32)和限位架(31)，所述從動齒輪(30)和旋轉齒輪(32)鍵連接于轉動軸(25)上，所述限位架(31)轉動安裝于轉動軸(25)上，所述主動齒條(29)和從動齒輪(30)嚙合連接；第一導向槽(33)、第二導向槽(36)和通孔(38)，所述第一導向槽(33)和第二導向槽(36)分別開設于限流箱(6)外內兩端面上，所述通孔(38)開設于廢水輸送管(8)中，且通孔(38)貫穿廢水輸送管(8)的兩側；第一磁鐵(34)和第二磁鐵(37)，所述第一磁鐵(34)和第二磁鐵(37)分別滑動套設于第一導向槽(33)和第二導向槽(36)中，且第一磁鐵(34)和第二磁鐵(37)相對應；升降齒條(35)和檔桿(39)，所述升降齒條(35)與第一磁鐵(34)固定連接，且升降齒條(35)與旋轉齒輪(32)嚙合連接，所述檔桿(39)滑動套設于通孔(38)中，且檔桿(39)延伸至通孔(38)外的一端與第二磁鐵(37)固定連接，且檔桿(39)用于進一步阻礙廢水流動。
5.根據權利要求4所述的一種外溢式廢水熱能回收裝置，其特征在于，所述蓄水槽(19)周向設置于轉動輪(18)上，所述第一限流坡(20)與第二限流坡(21)以對角線對稱設置于限流箱(6)中。
6.根據權利要求4所述的一種外溢式廢水熱能回收裝置，其特征在于，所述主動齒條(29)遠離啟動桿(28)的一端滑動套設于限位架(31)中，所述第一磁鐵(34)和第二磁鐵(37)之間異極相吸。
7.根據權利要求1所述的一種外溢式廢水熱能回收裝置，其特征在于，所述清潔機構包括：鍵連接于旋轉軸(26)上的清潔齒輪(41)，所述清潔齒輪(41)豎直設置于過濾箱(7)中；滑槽(42)、清潔齒條(43)和出水管(44)，所述滑槽(42)水平開設于過濾箱(7)中，所述清潔齒條(43)設置于滑槽(42)中，且清潔齒條(43)與清潔齒輪(41)嚙合連接，所述出水管(44)固定安裝于過濾箱(7)中。
8.根據權利要求7所述的一種外溢式廢水熱能回收裝置，其特征在于，所述清潔齒條(43)水平滑動套設于滑槽(42)中，且清潔齒條(43)底端設置有與第二過濾網(40)活動相抵的毛刷，所述出水管(44)輸入端位于第二過濾網(40)的下方位置，且出水管(44)輸出端延伸至機體(1)外。
發明內容
本發明的目的是為了解決現有技術中廢水流速過快無法全面回收熱能的問題，而提出的一種外溢式廢水熱能回收裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種外溢式廢水熱能回收裝置，包括機體，所述機體前端面固定安裝有用于加熱水體的熱水器和用于存儲電能的蓄電池，所述熱水器中固定連接有用于噴灑加熱水體的噴灑管，所述機體還設置有：
隔板，所述隔板水平固定安裝于機體中端內位置；
上腔和下腔，所述上腔和下腔由機體通過隔板設置相隔；
第一過濾網，所述第一過濾網水平固定安裝于機體頂內端，且第一過濾網用于過濾廢水中大體積的雜質；
限流箱和過濾箱，所述限流箱和過濾箱分別豎直固定安裝于上腔中，且限流箱上端開設有開口，且限流箱用于降低廢水流速以讓大部分廢水熱能儲存在限流箱中，且過濾箱用于對廢水進行進一步過濾處理；
第二過濾網，所述第二過濾網水平固定安裝于過濾箱中，且第二過濾網用于過濾廢水中小體積的雜質；利用第一過濾網和第二過濾網對廢水過濾處理，避免廢水中雜質阻塞凈化裝置內部結構。
廢水輸送管，所述廢水輸送管輸入端水平固定連接于限流箱中，且廢水輸送管輸出端與過濾箱相連通，且廢水輸送管用于輸送廢水流動；
冷水管，所述冷水管彎曲盤繞固定安裝于下腔中，且冷水管輸入端延伸至機體外端并與冷水源相連接，且冷水管輸出端與熱水器相連通；
熱電轉換器，所述熱電轉換器豎直固定安裝于上腔中，且熱電轉換器用于回收廢水的熱能，且熱電轉換器吸熱端口與限流箱和廢水輸送管相鄰，且熱電轉換器輸熱端口與冷水管位于下腔的部分相鄰；通過熱電轉換器將廢水熱能傳遞到冷水管中，對冷水進行預熱處理，減少熱水器加熱冷水所需的電能，
第一清潔口和第二清潔口，所述第一清潔口和第二清潔口分別開設于限流箱和過濾箱上，且第一清潔口和第二清潔口進行可啟閉設置，且使用第一清潔口和第二清潔口可對限流箱和過濾箱內部進行清潔；
第三清潔口，所述第三清潔口開設于機體前端面上，且第三清潔口進行可啟閉設置，且第三清潔口可對第一清潔口和第二清潔口進行啟閉；
主動軸、從動軸和轉動軸，所述主動軸、從動軸和轉動軸分別水平轉動安裝于限流箱上，且主動軸和從動軸之間傳動連接，且主動軸貫穿于限流箱中；
旋轉軸，所述旋轉軸水平轉動安裝于過濾箱中，且旋轉軸與轉動軸之間傳動連接，且旋轉軸貫穿于過濾箱中；
所述機體中設置由主動軸傳動驅動的限流機構，且限流機構用于降低廢水流速；
所述機體中設置有由旋轉軸傳動驅動的清潔機構，且清潔機構用于清潔第二過濾網表面的雜質。
優選地，所述第一過濾網和限流箱上端開口上下對應，所述廢水輸送管輸出端位于第二過濾網的上方位置，所述蓄電池輸入端與熱電轉換器進行電性連接，且蓄電池輸出端與熱水器進行電性連接。
優選地，所述主動軸和從動軸之間連接有第一傳動帶，所述旋轉軸和轉動軸之間連接有第二傳動帶。
優選地，所述限流機構包括：
固定套設于主動軸上的轉動輪，所述轉動輪豎直設置于限流箱上端中，且轉動輪由下落廢水驅動旋轉；
蓄水槽，所述蓄水槽開設于轉動輪上，且蓄水槽與限流箱開口處上下對應，且蓄水槽限時儲存廢水以加速轉動輪轉動；
第一限流坡和第二限流坡，所述第一限流坡和第二限流坡固定安裝于限流箱中，且第一限流坡和第二限流坡配合應用于初步限流廢水；
阻擋塊，所述阻擋塊固定連接于第一限流坡和第二限流坡傾斜面上，且阻擋塊用于降低廢水流速；
啟動桿、主動齒條，所述啟動桿固定套設于從動軸上，所述主動齒條轉動安裝于啟動桿上；
從動齒輪、旋轉齒輪和限位架，所述從動齒輪和旋轉齒輪鍵連接于轉動軸上，所述限位架轉動安裝于轉動軸上，所述主動齒條和從動齒輪嚙合連接；
第一導向槽、第二導向槽和通孔，所述第一導向槽和第二導向槽分別開設于限流箱外內兩端面上，所述通孔開設于廢水輸送管中，且通孔貫穿廢水輸送管的兩側；
第一磁鐵和第二磁鐵，所述第一磁鐵和第二磁鐵分別滑動套設于第一導向槽和第二導向槽中，且第一磁鐵和第二磁鐵相對應；
升降齒條和檔桿，所述升降齒條與第一磁鐵固定連接，且升降齒條與旋轉齒輪嚙合連接，所述檔桿滑動套設于通孔中，且檔桿延伸至通孔外的一端與第二磁鐵固定連接，且檔桿用于進一步阻礙廢水流動，在阻擋塊和上下往復運動的檔桿雙重作用下，降低廢水流動速度，減少?gòu)U水運輸時消耗的熱能。
優選地，所述蓄水槽周向設置于轉動輪上，所述第一限流坡與第二限流坡以對角線對稱設置于限流箱中。
優選地，所述主動齒條遠離啟動桿的一端滑動套設于限位架中，所述第一磁鐵和第二磁鐵之間異極相吸。
優選地，所述清潔機構包括：
鍵連接于旋轉軸上的清潔齒輪，所述清潔齒輪豎直設置于過濾箱中；
滑槽、清潔齒條和出水管，所述滑槽水平開設于過濾箱中，所述清潔齒條設置于滑槽中，且清潔齒條與清潔齒輪嚙合連接，所述出水管固定安裝于過濾箱中。
優選地，所述清潔齒條水平滑動套設于滑槽中，且清潔齒條底端設置有與第二過濾網活動相抵的毛刷，所述出水管輸入端位于第二過濾網的下方位置，且出水管輸出端延伸至機體外，利用左右往復滑動的清潔齒條帶動毛刷對第二過濾網進行剮蹭清潔，避免雜質堵塞第二過濾網影響過濾效果。
與現有技術相比，本發明具備以下優點：
1、本發明利用下落的廢水掉落到轉動輪上的蓄水槽中，帶動轉動輪進行旋轉，使廢水在第一限流坡和第二限流坡上的阻擋塊阻攔下降低流動速度，在旋轉齒輪和升降齒條嚙合傳動下，升降齒條帶動第一磁鐵上下往復運動，由于第一磁鐵和第二磁鐵之間異極相吸，使得與第二磁鐵連接的檔桿在通孔中上下往復運動，進而對廢水進一步阻攔，降低廢水的流動速度，讓廢水中大部分熱能儲存在限流箱中，利用熱電轉換器將限流箱和廢水輸送管中的熱能進行回收。
2、本發明利用第一過濾網阻攔廢水中的大體積雜質，再使用第二過濾網阻攔廢水中的小體積雜質，使用凈化裝置對過濾后的廢水進行凈化處理，避免廢水中雜質影響凈化裝置的使用壽命。
3、本發明通過旋轉軸帶動清潔齒輪左右往復旋轉，清潔齒輪和清潔齒條嚙合傳動，讓清潔齒條在滑槽中左右往復滑動，使得清潔齒條帶動毛刷對第二過濾網表面進行剮蹭，避免雜質阻塞第二過濾網影響其過濾效果。
（發明人：湯佳霖;張青峰）
