公布日：2023.09.05

申請日：2023.07.13

分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I

摘要

本發明公開了高鹽廢水多效蒸發器，包括支撐架，所述支撐架上端面左側安裝有一級蒸發罐，一級蒸發罐上端安裝有蒸汽管，蒸汽管末端連接有其二級蒸發罐，所述二級蒸發罐內部安裝有加熱艙，所述加熱艙內部安裝有用于攪拌高鹽廢水的攪拌組件，所述加熱艙上端面安裝有控制攪拌組件攪動方向的正反轉機構，所述加熱艙底部安裝有清理后便于收集高鹽廢水污垢的收集機構，所述收集機構中心位置安裝有對高鹽廢水過濾的過濾組件，本發明具有接觸面積大蒸汽二次利用率高、能對底壁進行清理、使用壽命長、污垢方便收集清理的優點。

權利要求書

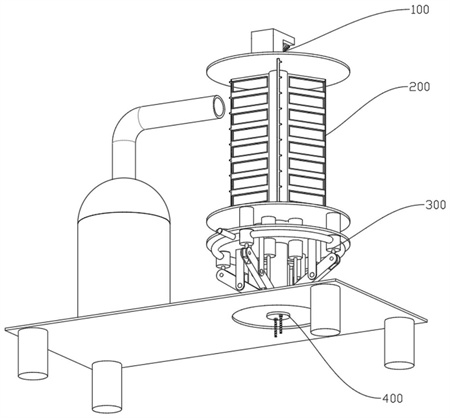

1.高鹽廢水多效蒸發器，包括支撐架（3），所述支撐架（3）上端面左側安裝有一級蒸發罐（2），一級蒸發罐（2）上端安裝有蒸汽管（1），蒸汽管（1）末端連接有其二級蒸發罐（6），其特征在于：所述二級蒸發罐（6）內部安裝有加熱艙（7），所述加熱艙（7）內部安裝有用于攪拌高鹽廢水的攪拌組件（200），所述加熱艙（7）上端面安裝有控制攪拌組件（200）攪動方向的正反轉機構（100），所述加熱艙（7）底部安裝有清理后便于收集高鹽廢水污垢的收集機構（300），所述收集機構（300）中心位置安裝有對高鹽廢水過濾的過濾組件（400），其中：所述正反轉機構（100）包括固定框（101），所述固定框（101）安裝在加熱艙（7）上端面，固定框（101）內部安裝有伺服電機（114），所述伺服電機（114）的輸出軸安裝有第三錐齒輪（109），所述第三錐齒輪（109）上下兩側分別嚙合有第一錐齒輪（103）、第二錐齒輪（107），所述第一錐齒輪（103）中心位置安裝有第一圓桿（104），所述第一圓桿（104）上端轉動安裝在固定框（101）下端面，所述第一圓桿（104）靠近第二錐齒輪（107）一側外壁沿其圓周均勻分布有第一限位柱（105），所述第二錐齒輪（107）中心位置安裝有第二圓桿（108），所述第二圓桿（108）下端轉動安裝在加熱艙（7）上端面，所述第二圓桿（108）靠近第一錐齒輪（103）一側外壁沿其圓周均勻分布有第二限位柱（106），所述第二圓桿（108）內部滑動安裝有第三圓桿（115），所述第三圓桿（115）靠近第一錐齒輪（103）一側外壁上安裝有第一圓環（111），所述第一圓環（111）上端面安裝有多個均勻分布的第三限位柱（110），第三圓桿（115）靠近第二錐齒輪（107）一側外壁上安裝有第二圓環（112），所述第二圓環（112）下端面安裝有多個均勻分布的第四限位柱（113），第三圓桿（115）下端貫穿加熱艙（7）對稱安裝有滑桿（117），滑桿（117）通過第一圓筒（102）內部開設的限位槽（116）滑動安裝在第一圓筒（102）內壁上，所述第一圓筒（102）兩端安裝在加熱艙（7）內壁上，其中：所述攪拌組件（200）包括多個攪拌桿（201），多個所述攪拌桿（201）沿第一圓筒（102）圓周分布安裝在其外壁上，多個所述攪拌桿（201）一側外壁上從上至下依次安裝有多個均勻間隔分布的第一噴頭（202），多個所述攪拌桿（201）下端一側安裝有多個均勻分布的第二噴頭（203），其中：所述收集機構（300）包括第一隔板（304），所述第一隔板（304）安裝在二級蒸發罐（6）內壁上，第一隔板（304）中心位置開設有第三通孔（303），第一隔板（304）上端面從內到外沿其圓周均勻開設有多個第二通孔（302）、第一通孔（301），第一隔板（304）下端面安裝有多個分別與第二通孔（302）、第一通孔（301）相對應的第二缸筒（308）和第一缸筒（306），多個所述第二缸筒（308）中心位置安裝有第二隔板（305），所述第二隔板（305）安裝在二級蒸發罐（6）內壁上，多個所述第二缸筒（308）內部滑動連接有第二活塞（318），多個所述第二缸筒（308）上端面安裝有第一閥門（316），多個所述第二缸筒（308）靠近第三通孔（303）一側設有開口，且安裝有第二閥門（317），所述第二活塞（318）下端面貫穿第二缸筒（308）固定安裝有第四圓桿（311），所述第四圓桿（311）下端轉動連接有連桿（309），所述連桿（309）中心位置轉動連接有固定架（310），所述固定架（310）上端面安裝在第二隔板（305）下端面，所述連桿（309）另一端轉動連接有第五圓桿（315），所述第五圓桿（315）上端貫穿第一缸筒（306）固定安裝有第一活塞（313），所述第一活塞（313）滑動安裝在第一缸筒（306）內部，第一活塞（313）下端面安裝有彈簧（314），所述彈簧（314）下端安裝在第一缸筒（306）底壁上，所述第一缸筒（306）兩側外壁上安裝有環形管（312），所述環形管（312）一側安裝有出口（307），其中：所述過濾組件（400）包括第二圓筒（402），所述第二圓筒（402）上端面安裝在第二隔板（305）下端面上，且與第三通孔（303）相對應，第二圓筒（402）內部上端安裝有濾網（401），第二圓筒（402）外壁上開設有多個與第二缸筒（308）相對應的第四通孔（405），所述濾網（401）下端面對稱安裝有絲桿（404），所述絲桿（404）下端貫穿二級蒸發罐（6）螺紋連接有擋板（403）。

2.根據權利要求1所述的高鹽廢水多效蒸發器，其特征在于：所述第一錐齒輪（103）與第二錐齒輪（107）大小相同，所述第一圓桿（104）與第三圓桿（115）滑動連接。

3.根據權利要求1所述的高鹽廢水多效蒸發器，其特征在于：所述攪拌桿（201）內部為空腔結構，所述第一噴頭（202）朝向加熱艙（7）與攪拌桿（201）之間角度為135度，所述第二噴頭（203）向下與攪拌桿（201）之間角度為135度。

4.根據權利要求1所述的高鹽廢水多效蒸發器，其特征在于：所述支撐架（3）前端面安裝有控制面板（4），支撐架（3）下端面安裝有多個支撐腿（5）。

發明內容

本發明的目的在于提供高鹽廢水多效蒸發器，具備的接觸面積大加熱快、能對底壁進行清理、使用壽命長、污垢方便收集清理的優點。

為實現上述目的，本發明提供如下技術方案：高鹽廢水多效蒸發器，包括支撐架，所述支撐架上端面左側安裝有一級蒸發罐，一級蒸發罐上端安裝有蒸汽管，蒸汽管末端連接有其二級蒸發罐，所述二級蒸發罐內部安裝有加熱艙，所述加熱艙內部安裝有用于攪拌高鹽廢水的攪拌組件，所述加熱艙上端面安裝有控制攪拌組件攪動方向的正反轉機構，所述加熱艙底部安裝有清理后便于收集高鹽廢水污垢的收集機構，所述收集機構中心位置安裝有對高鹽廢水過濾的過濾組件。

優選的，所述正反轉機構包括固定框，所述固定框安裝在加熱艙上端面，固定框內部安裝有伺服電機，所述伺服電機的輸出軸安裝有第三錐齒輪，所述第三錐齒輪上下兩側分別嚙合有第一錐齒輪、第二錐齒輪，所述第一錐齒輪中心位置安裝有第一圓桿，所述第一圓桿上端轉動安裝在固定框下端面，所述第一圓桿靠近第二錐齒輪一側外壁沿其圓周均勻分布有第一限位柱，所述第二錐齒輪中心位置安裝有第二圓桿，所述第二圓桿下端轉動安裝在加熱艙上端面，所述第二圓桿靠近第一錐齒輪一側外壁沿其圓周均勻分布有第二限位柱，所述第二圓桿內部滑動安裝有第三圓桿，所述第三圓桿靠近第一錐齒輪一側外壁上安裝有第一圓環，所述第一圓環上端面安裝有多個均勻分布的第三限位柱，第三圓桿靠近第二錐齒輪一側外壁上安裝有第二圓環，所述第二圓環下端面安裝有多個均勻分布的第四限位柱，第三圓桿下端貫穿加熱艙對稱安裝有滑桿，滑桿通過第一圓筒內部開設的限位槽滑動安裝在第一圓筒內壁上，所述第一圓筒兩端安裝在加熱艙內壁上。

優選的，所述攪拌組件包括多個攪拌桿，多個所述攪拌桿沿第一圓筒圓周分布安裝在其外壁上，多個所述攪拌桿一側外壁上從上至下依次安裝有多個均勻間隔分布的第一噴頭，多個所述攪拌桿下端一側安裝有多個均勻分布的第二噴頭。

優選的，所述收集機構包括第一隔板，所述第一隔板安裝在二級蒸發罐內壁上，第一隔板中心位置開設有第三通孔，第一隔板上端面從內到外沿其圓周均勻開設有多個第二通孔、第一通孔，第一隔板下端面安裝有多個分別與第二通孔、第一通孔相對應的第二缸筒和第一缸筒，多個所述第二缸筒中心位置安裝有第二隔板，所述第二隔板安裝在二級蒸發罐內壁上，多個所述第二缸筒內部滑動連接有第二活塞，多個所述第二缸筒上端面安裝有第一閥門，多個所述第二缸筒靠近第三通孔一側設有開口，且安裝有第二閥門，所述第二活塞下端面貫穿第二缸筒固定安裝有第四圓桿，所述第四圓桿下端轉動連接有連桿，所述連桿中心位置轉動連接有固定架，所述固定架上端面安裝在第二隔板下端面，所述連桿另一端轉動連接有第五圓桿，所述第五圓桿上端貫穿第一缸筒固定安裝有第一活塞，所述第一活塞滑動安裝在第一缸筒內部，第一活塞下端面安裝有彈簧，所述彈簧下端安裝在第一缸筒底壁上，所述第一缸筒兩側外壁上安裝有環形管，所述環形管一側安裝有出口。

優選的，所述過濾組件包括第二圓筒，所述第二圓筒上端面安裝在第二隔板下端面上，且與第三通孔相對應，第二圓筒內部上端安裝有濾網，第二圓筒外壁上開設有多個與第二缸筒相對應的第四通孔，所述濾網下端面對稱安裝有絲桿，所述絲桿下端貫穿二級蒸發罐螺紋連接有擋板。

優選的，所述第一錐齒輪與第二錐齒輪大小相同，所述第一圓桿與第三圓桿滑動連接。

優選的，所述攪拌桿內部為空腔結構，所述第一噴頭朝向加熱艙與攪拌桿之間角度為135度，所述第二噴頭向下與攪拌桿之間角度為135度。

優選的，所述支撐架前端面安裝有控制面板，支撐架下端面安裝有多個支撐腿。

與現有技術相比，本發明的有益效果如下：

一、本發明通過設置正反轉機構與攪拌組件，當溫度比較低時，可以持續一個方向攪動使加熱艙內的高鹽廢水中的污垢因?yàn)殡x心力落入到第二缸筒內，并且第一噴頭與第二噴頭位于攪拌桿后側，防止堵塞，延長使用壽命，和保持清理效果，當溫度高時，會頂起第三圓桿，第三圓桿帶動第一圓環上升，使第三限位柱與第一限位柱嚙合，第三圓桿反轉，此時第一噴頭與第二噴頭位于攪拌桿前側，分別對側壁和底壁進行高壓噴洗。

二、本發明通過設置收集機構與過濾組件，當溫度越來越高時，蒸汽通過第一隔板上的第一通孔擠壓第一活塞，第一活塞擠壓彈簧，同時第一活塞也會向下推動連桿，連桿以固定架為中心轉動，會向上推動第四圓桿，第四圓桿推動活塞向上運動，對第二缸筒內的高鹽廢水和污垢進行向上推動，此時第一閥門受到壓力會關閉，第二閥門開啟，其他第二閥門受到壓力關閉，高鹽廢水和污垢進入到第二圓筒內，污垢被濾網阻攔，然后落入至第二圓筒最下端的擋板上，隨著溫度越來越高，加熱艙內的蒸汽從加熱艙上端的開口處進入到二級蒸發罐內部，使壓力變大，加速第一活塞在第一缸筒內的運動，使得第二活塞在第二缸筒內持續抽取和推拉，吸入高鹽廢水與污垢并且一直過濾，防止污垢停留加熱艙底壁和側壁，高鹽廢水中的污垢被濾網攔下，完成清理收集過濾，當結束后通過螺帽卸掉擋板，然后向下拉動絲桿，絲桿帶動濾網對第二圓筒外壁進行清理，方便快捷，并且循環使用。

（發明人：朱仁�。�
