公布日：2023.08.29
申請日：2023.06.19
分類號：C02F1/66(2023.01)I;C02F1/52(2023.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種礦山重金屬酸性廢水的處理裝置及其處理方法，包括處理箱，處理箱的頂部固定連接有投料管，處理箱的底部固定連接有傳輸斗和傳送機，傳送機位于傳輸斗的正下方；傳輸機構，傳輸機構包括底板和調節部件，通過連接電機帶動連接桿轉動，通過傳動，使連接齒輪在固定齒圈上移動，同時連接桿帶動固定齒圈轉動，使混合桿轉動混合，通過固定齒圈和傳動齒輪的配合，使支撐桿帶動混合輥轉動的同時在固定齒圈上移動，用于均勻混合廢水和氧化鈣，增加混合效果，增加對廢水的處理效果通過氧化鈣和廢水中的水反應產生大量的熱，熱量通過傳輸泵傳輸通過噴頭對沉淀物進行干燥，使使用者快速收集沉淀物，可以對熱量進行回收利用，增加其實用性。
權利要求書

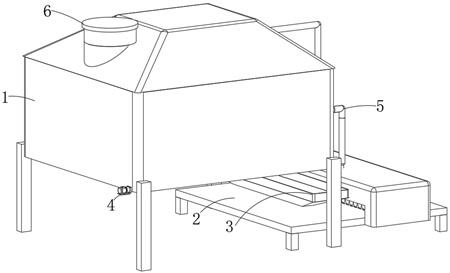

1.一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于，包括：處理箱（1），所述處理箱（1）的頂部固定連接有投料管（6），所述處理箱（1）的底部固定連接有傳輸斗（3）和傳送機（2），所述傳送機（2）位于傳輸斗（3）的正下方；傳輸機構（4），所述傳輸機構（4）包括底板（401）和調節部件，所述底板（401）滑動嵌設于處理箱（1）的底部，所述調節部件設置于底板（401）和處理箱（1）上；烘干機構（5），所述烘干機構（5）包括支撐部件和烘干部件，所述支撐部件設置于傳送機（2）上，所述烘干部件設置于處理箱（1）和傳送機（2）上；以及混合機構（7），所述混合機構（7）包括動力部件、傳動部件、連接部件、轉動部件和混合部件，所述動力部件設置于處理箱（1）上，所述傳動部和轉動部件均設置于動力部件上，所述連接部件設置于傳動部件上，所述混合部件設置于連接部件上。
2.如權利要求1所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述調節部件包括震動電機（402）、固定桿（403）、蝸輪（404）、蝸桿（405）和固定電機（406），所述震動電機（402）固定連接于底板（401）的底部，所述固定桿（403）轉動連接于處理箱（1）的前后兩側內壁之間，所述底板（401）和蝸輪（404）均固定套設于固定桿（403）的外表面，所述蝸桿（405）的一端轉動連接于處理箱（1）的一側內表壁，所述固定電機（406）與處理箱（1）固定連接，且固定電機（406）的輸出端與蝸桿（405）的一端固定連接。
3.如權利要求2所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述支撐部件包括連接框（503）和刮板（506），所述連接框（503）固定連接于傳送機（2）的兩側，所述刮板（506）固定連接于連接框（503）的上內壁。
4.如權利要求3所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述烘干部件包括傳輸管（502）、傳輸泵（501）、連接管（504）和多個噴頭（505），所述傳輸泵（501）固定連接于處理箱（1）的一側一側外表面，所述傳輸管（502）的一端固定連接于處理箱（1）的頂端，且傳輸管（502）的另一端與傳輸泵（501）的輸入端固定連接，所述連接管（504）固定連接于連接框（503）的上內壁，所述連接管（504）的一端與傳輸泵（501）的輸出端固定連接，多個所述噴頭（505）均固定連接于連接管（504）的外表面。
5.如權利要求4所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述動力部件包括安裝箱（701）、固定框（702）、連接電機（703）和連接桿（704），所述安裝箱（701）的頂部固定連接于處理箱（1）的上內壁，所述連接電機（703）與安裝箱（701）固定連接，所述連接桿（704）的一端固定連接于連接電機（703）的輸出端，所述固定框（702）的頂部固定連接于安裝箱（701）的底部，所述連接桿（704）轉動貫穿于固定框（702）的底部。
6.如權利要求5所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述傳動部件包括連接板（705）、連接齒圈（706）、四個連接齒輪（707）和固定齒輪（708），所述連接板（705）轉動套設于連接桿（704）的外表面，且連接板（705）的頂部固定連接于固定框（702）的上內壁，所述連接齒圈（706）的頂部固定連接于連接板（705）的底部，所述固定齒輪（708）固定套設于連接桿（704）的外表面，四個所述連接齒輪（707）均與連接齒圈（706）和固定齒輪（708）相互嚙合。
7.如權利要求6所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述連接部件包括四個安裝桿（710）和安裝板（709），每個所述安裝桿（710）均固定連接于連接齒輪（707）的底部，所述安裝板（709）轉動套設于連接桿（704）的外表面，且安裝板（709）的一側外表面與四個安裝桿（710）轉動連接。
8.如權利要求7所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述轉動部件包括支撐板（711）、固定齒圈（712）和多個混合桿（713），所述支撐板（711）固定套設于連接桿（704）的外表面，所述固定齒圈（712）固定套設于支撐板（711）的外表面，多個所述混合桿（713）的一端均固定連接于支撐板（711）的底部。
9.如權利要求8所述的一種礦山重金屬酸性廢水的處理裝置及其處理方法，其特征在于：所述混合部件包括四個傳動齒輪（714）、四個支撐桿（715）和四個混合輥（716），每個所述支撐桿（715）的一端均與安裝板（709）轉動連接，每個所述傳動齒輪（714）均固定套設于支撐桿（715）的外表面，所每個所述混合輥（716）的一側外表面均固定連接于支撐桿（715）的另一端，每個所述傳動齒輪（714）均與固定齒圈（712）相互嚙合。
10.一種礦山重金屬酸性廢水的處理裝置的處理方法，其特征在于，應用于權利要求1-9中任意一項所述的一種礦山重金屬酸性廢水的處理裝置中，包括以下步驟：S1、投料混合：處理廢水時，廢水位于處理箱（1）中，使用者將氧化鈣從投料管（6）中投入處理箱（1），此時開啟連接電機（703），連接電機（703）轉動帶動連接桿（704）轉動，從而帶動固定齒輪（708）轉動，通過固定齒輪（708）和連接齒輪（707）的嚙合可以使連接齒輪（707）在固定齒圈（712）上移動，同時使安裝板（709）的轉動，同時連接桿（704）轉動可以使支撐板（711）帶動固定齒圈（712）轉動，從而使混合桿（713）轉動混合，同時通過固定齒圈（712）和傳動齒輪（714）的嚙合，可以使支撐桿（715）帶動混合輥（716）轉動，同時在固定齒圈（712）上移動，用于均勻混合廢水和氧化鈣，此時氧化鈣和廢水中的水反應生成氫氧化鈣，并且產生大量的熱，氫氧化鈣中和酸性廢水，產生沉淀；S2、傳輸廢料：廢水處理完畢后，靜置沉淀后，將上層液體傳輸出去，然后開啟固定電機（406），固定電機（406）轉動使蝸桿（405）轉動，通過蝸桿（405）和蝸輪（404）的嚙合，可以使蝸輪（404）帶動固定桿（403）轉動，從而帶動底板（401）的角度轉動，使底板（401）的一端位于傳輸斗（3）的頂部，通過震動電機（402）的震動，使沉淀物落入到傳輸斗（3）內，傳輸?shù)絺魉蜋C(jī)（2）上；S3、干燥回收：沉淀物通過傳送機（2）傳輸，沉淀物經過刮板（506）使沉淀物的表面形成凹槽，然后通過傳輸泵（501），將處理箱（1）中的熱量通過傳輸管（502）傳輸?shù)竭B接管（504）中，然后通過噴頭（505）對沉淀物進行干燥，可以使使用者快速收集沉淀物。
發明內容
本發明的目的在于：一種礦山重金屬酸性廢水的處理裝置及其處理方法，通過連接電機轉動帶動連接桿轉動，從而帶動固定齒輪轉動，通過固定齒輪和連接齒輪的嚙合可以使連接齒輪在固定齒圈上移動，同時使安裝板的轉動，同時連接桿轉動可以使支撐板帶動固定齒圈轉動，從而使混合桿轉動混合，同時通過固定齒圈和傳動齒輪的嚙合，可以使支撐桿帶動混合輥轉動，同時在固定齒圈上移動，用于均勻混合廢水和氧化鈣增加混合效果，增加對廢水的處理效果通過混合廢水和氧化鈣，此時氧化鈣和廢水中的水反應生成氫氧化鈣，并且產生大量的熱，氫氧化鈣中和酸性廢水，然后通過傳輸泵，將處理箱中的熱量通過傳輸管傳輸?shù)竭B接管中，然后通過噴頭對沉淀物進行干燥，可以使使用者快速收集沉淀物，同時可以對熱量進行回收利用，增加其實用性。
本發明采用的技術方案如下：一種礦山重金屬酸性廢水的處理裝置及其處理方法，包括：處理箱，所述處理箱的頂部固定連接有投料管，所述處理箱的底部固定連接有傳輸斗和傳送機，所述傳送機位于傳輸斗的正下方；傳輸機構，所述傳輸機構包括底板和調節部件，所述底板滑動嵌設于處理箱的底部，所述調節部件設置于底板和處理箱上；烘干機構，所述烘干機構包括支撐部件和烘干部件，所述支撐部件設置于傳送機上，所述烘干部件設置于處理箱和傳送機上；以及混合機構，所述混合機構包括動力部件、傳動部件、連接部件、轉動部件和混合部件，所述動力部件設置于處理箱上，所述傳動部和轉動部件均設置于動力部件上，所述連接部件設置于傳動部件上，所述混合部件設置于連接部件上。
其中，所述調節部件包括震動電機、固定桿、蝸輪、蝸桿和固定電機，所述震動電機固定連接于底板的底部，所述固定桿轉動連接于處理箱的前后兩側內壁之間，所述底板和蝸輪均固定套設于固定桿的外表面，所述蝸桿的一端轉動連接于處理箱的一側內表壁，所述固定電機與處理箱固定連接，且固定電機的輸出端與蝸桿的一端固定連接。
其中，所述支撐部件包括連接框和刮板，所述連接框固定連接于傳送機的兩側，所述刮板固定連接于連接框的上內壁。
其中，所述烘干部件包括傳輸管、傳輸泵、連接管和多個噴頭，所述傳輸泵固定連接于處理箱的一側一側外表面，所述傳輸管的一端固定連接于處理箱的頂端，且傳輸管的另一端與傳輸泵的輸入端固定連接，所述連接管固定連接于連接框的上內壁，所述連接管的一端與傳輸泵的輸出端固定連接，多個所述噴頭均固定連接于連接管的外表面。
其中，所述動力部件包括安裝箱、固定框、連接電機和連接桿，所述安裝箱的頂部固定連接于處理箱的上內壁，所述連接電機與安裝箱固定連接，所述連接桿的一端固定連接于連接電機的輸出端，所述固定框的頂部固定連接于安裝箱的底部，所述連接桿轉動貫穿于固定框的底部。
其中，所述傳動部件包括連接板、連接齒圈、四個連接齒輪和固定齒輪，所述連接板轉動套設于連接桿的外表面，且連接板的頂部固定連接于固定框的上內壁，所述連接齒圈的頂部固定連接于連接板的底部，所述固定齒輪固定套設于連接桿的外表面，四個所述連接齒輪均與連接齒圈和固定齒輪相互嚙合。
其中，所述連接部件包括四個安裝桿和安裝板，每個所述安裝桿均固定連接于連接齒輪的底部，所述安裝板轉動套設于連接桿的外表面，且安裝板的一側外表面與四個安裝桿轉動連接。
其中，所述轉動部件包括支撐板、固定齒圈和多個混合桿，所述支撐板固定套設于連接桿的外表面，所述固定齒圈固定套設于支撐板的外表面，多個所述混合桿的一端均固定連接于支撐板的底部。
其中，所述混合部件包括四個傳動齒輪、四個支撐桿和四個混合輥，每個所述支撐桿的一端均與安裝板轉動連接，每個所述傳動齒輪均固定套設于支撐桿的外表面，所每個所述混合輥的一側外表面均固定連接于支撐桿的另一端，每個所述傳動齒輪均與固定齒圈相互嚙合。
一種礦山重金屬酸性廢水的處理裝置的處理方法，包括以下步驟：步驟一、投料混合：處理廢水時，廢水位于處理箱中，使用者將氧化鈣從投料管中投入處理箱，此時開啟連接電機，連接電機轉動帶動連接桿轉動，從而帶動固定齒輪轉動，通過固定齒輪和連接齒輪的嚙合可以使連接齒輪在固定齒圈上移動，同時使安裝板的轉動，同時連接桿轉動可以使支撐板帶動固定齒圈轉動，從而使混合桿轉動混合，同時通過固定齒圈和傳動齒輪的嚙合，可以使支撐桿帶動混合輥轉動，同時在固定齒圈上移動，用于均勻混合廢水和氧化鈣，此時氧化鈣和廢水中的水反應生成氫氧化鈣，并且產生大量的熱，氫氧化鈣中和酸性廢水，產生沉淀；步驟二、傳輸廢料：廢水處理完畢后，靜置沉淀后，將上層液體傳輸出去，然后開啟固定電機，固定電機轉動使蝸桿轉動，通過蝸桿和蝸輪的嚙合，可以使蝸輪帶動固定桿轉動，從而帶動底板的角度轉動，使底板的一端位于傳輸斗的頂部，通過震動電機的震動，使沉淀物落入到傳輸斗內，傳輸?shù)絺魉蜋C(jī)上；步驟三、干燥回收：沉淀物通過傳送機傳輸，沉淀物經過刮板使沉淀物的表面形成凹槽，然后通過傳輸泵，將處理箱中的熱量通過傳輸管傳輸?shù)竭B接管中，然后通過噴頭對沉淀物進行干燥，可以使使用者快速收集沉淀物。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：（1）本發明中，通過連接電機轉動帶動連接桿轉動，從而帶動固定齒輪轉動，通過固定齒輪和連接齒輪的嚙合可以使連接齒輪在固定齒圈上移動，同時使安裝板的轉動，同時連接桿轉動可以使支撐板帶動固定齒圈轉動，從而使混合桿轉動混合，同時通過固定齒圈和傳動齒輪的嚙合，可以使支撐桿帶動混合輥轉動，同時在固定齒圈上移動，用于均勻混合廢水和氧化鈣增加混合效果，增加對廢水的處理效果。
（2）本發明中，通過混合廢水和氧化鈣，此時氧化鈣和廢水中的水反應生成氫氧化鈣，并且產生大量的熱，氫氧化鈣中和酸性廢水，然后通過傳輸泵，將處理箱中的熱量通過傳輸管傳輸?shù)竭B接管中，然后通過噴頭對沉淀物進行干燥，可以使使用者快速收集沉淀物，同時可以對熱量進行回收利用，增加其實用性。
（發明人：畢廷濤;馬麗萍;楊子軒;吳文衛）
