公布日：2024.03.12
申請日：2024.01.08
分類號：C02F3/02(2023.01)I;C02F11/00(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其是一種連續流好氧顆粒污泥污水生物處理裝置，包括池體：在所述池體內設置有處理裝置；所述處理裝置包括吸附區攪拌器、吸附混合區、厭氧區、缺氧區和好氧區、好氧區攪拌器，出水通過上部過水孔洞流入?yún)捬鯀^(qū)；缺氧區中部設有混合液回流管，同時設有雙曲面攪拌器，缺氧區上部出水設置通過出水孔與好氧區連接；好氧區內設有管式曝氣系統、沉淀分離裝置和混合液回流泵，出水通過上部出水管流入下一處理單元。本發明在好氧池內形成穩定的內循環，好氧顆粒污泥技術能同步脫氮除磷，節省50％～75％的占地面積和20％～25％的運行費用。
權利要求書

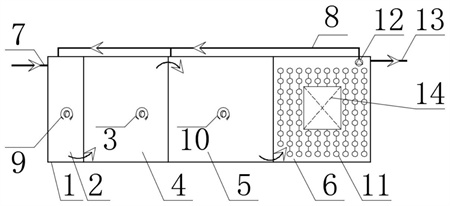

1.一種連續流好氧顆粒污泥污水生物處理裝置，包括池體(1)，其特征在于：在所述池體(1)內設置有處理裝置；所述處理裝置包括吸附區攪拌器(9)、吸附混合區(2)、厭氧區(4)、缺氧區(5)和好氧區(6)、好氧區攪拌器(10)，出水通過上部過水孔洞流入?yún)捬鯀^(qū)(4)；厭氧區(4)內設有攪拌器避免污泥沉積板結，厭氧區(4)通過底部過水孔與缺氧區(5)聯通；缺氧區(5)中部設有混合液回流管(8)，同時設有雙曲面攪拌器，缺氧區(5)上部出水設置通過出水孔與好氧區(6)連接；好氧區(6)內設有管式曝氣系統、沉淀分離裝置(14)和混合液回流泵(12)，出水通過上部出水管(13)流入下一處理單元。
2.根據權利要求1所述的一種連續流好氧顆粒污泥污水生物處理裝置，其特征在于：吸附混合區(2)底部連接有進水管(7)和污泥回流管，吸附混合區(2)內設有雙曲面攪拌器，充分混合原水和回流泥水混合液。
3.根據權利要求2所述的一種連續流好氧顆粒污泥污水生物處理裝置，其特征在于：厭氧區(4)內設有雙曲面攪拌器，雙曲面攪拌器采用周期性運行方式，避免活性污泥長時間沉積板結，厭氧區(4)同時可以轉換部分有機物為不飽和脂肪酸，同時釋放磷酸鹽。
4.根據權利要求3所述的一種連續流好氧顆粒污泥污水生物處理裝置，其特征在于：缺氧區(5)內設有雙曲面攪拌器混合進水與硝化混合液，微生物發生反硝化脫氮和同步脫氮除磷反應，工藝脫氮除磷效果好。
5.根據權利要求4所述的一種連續流好氧顆粒污泥污水生物處理裝置，其特征在于：好氧區(6)底部設有管式曝氣器(11)，主要滿足好氧除磷以及硝化反應需求，出水設置混合液回流泵(12)，將硝化混合液回流至缺氧區(5)。
6.根據權利要求1或2任意一項所述的連續流好氧顆粒污泥污水生物處理裝置，其特征在于：吸附混合區(2)停留時間控制為0.5h以內，溶解氧控制在0.5mg/L以下，利用微生物物理和生物吸附作用，將有機物吸附。
7.根據權利要求1或3任意一項所述的連續流好氧顆粒污泥污水生物處理裝置，其特征在于：厭氧區(4)攪拌器(3)為周期性啟停，能耗低，更容易形成深度厭氧環境；厭氧區(4)污泥齡不少于5天，氧化還原電位≤-300mv。厭氧區(4)微生物將有機物分解為氨基酸等儲存體內，同時產生釋磷現象，為缺氧區(5)反硝化除磷以及好氧吸磷提供能源。
8.根據權利要求1或4任意一項所述的連續流好氧顆粒污泥污水生物處理裝置，其特征在于：缺氧區(5)溶解氧小于0.5mg/L，缺氧區(5)發生反硝化反應和反硝化除磷，缺氧區(5)氧化還原電位介于0～-100mv。
9.根據權利要求1和5任意一項所述的連續流好氧顆粒污泥污水生物處理裝置，其特征在于：好氧區(6)設有管式曝氣系統，所述曝氣系統從進水端至出水端設置為多級漸減曝氣方式，運行能耗低。
10.根據權利要求1所述的連續流好氧顆粒污泥污水生物處理裝置，其特征在于：好氧區(6)中間設有沉淀分離裝置(14)，無需額外增設沉淀裝置，節省占地，好氧區(6)溶解氧控制范圍為1-3mg/L，同時內外回流合二為一，分別輸送至吸附混合區(2)和缺氧區(5)，輸送比例為1:3。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種連續流好氧顆粒污泥污水生物處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
設計一種連續流好氧顆粒污泥污水生物處理裝置，包括池體：在所述池體內設置有處理裝置；
所述處理裝置包括吸附區攪拌器、吸附混合區、厭氧區、缺氧區和好氧區、好氧區攪拌器，出水通過上部過水孔洞流入?yún)捬鯀^(qū)；
厭氧區內設有攪拌器避免污泥沉積板結，厭氧區通過底部過水孔與缺氧區聯通；
缺氧區中部設有混合液回流管，同時設有雙曲面攪拌器，缺氧區上部出水設置通過出水孔與好氧區連接；
好氧區內設有管式曝氣系統、沉淀分離裝置和混合液回流泵，出水通過上部出水管流入下一處理單元。
優選的，所述吸附混合區底部連接有進水管和污泥回流管，吸附混合區內設有雙曲面攪拌器，充分混合原水和回流泥水混合液。
優選的，所述厭氧區內設有雙曲面攪拌器，雙曲面攪拌器采用周期性運行方式，避免活性污泥長時間沉積板結，厭氧區同時可以轉換部分有機物為不飽和脂肪酸，同時釋放磷酸鹽。
優選的，所述缺氧區內設有雙曲面攪拌器混合進水與硝化混合液，微生物發生反硝化脫氮和同步脫氮除磷反應，工藝脫氮除磷效果好。
優選的，所述好氧區底部設有管式曝氣器，主要滿足好氧除磷以及硝化反應需求，出水設置混合液回流泵，將硝化混合液回流至缺氧區。
優選的，所述吸附混合區停留時間控制為0.5h以內，溶解氧控制在0.5mg/L以下，利用微生物物理和生物吸附作用，將有機物吸附。
優選的，所述厭氧區攪拌器為周期性啟停，能耗低，更容易形成深度厭氧環境；厭氧區污泥齡不少于5天，氧化還原電位≤-300mv，厭氧區微生物將有機物分解為氨基酸等儲存體內，同時產生釋磷現象，為缺氧區反硝化除磷以及好氧吸磷提供能源。
優選的，所述缺氧區溶解氧小于0.5mg/L，缺氧區發生反硝化反應和反硝化除磷，缺氧區氧化還原電位介于0～-100mv
優選的，所述好氧區設有管式曝氣系統，所述曝氣系統從進水端至出水端設置為多級漸減曝氣方式，運行能耗低。
優選的，所述好氧區中間設有沉淀分離裝置，無需額外增設沉淀裝置，節省占地，好氧區溶解氧控制范圍為1-3mg/L，同時內外回流合二為一，分別輸送至吸附混合區和缺氧區，輸送比例為1:3。
本發明提出的一種連續流好氧顆粒污泥污水生物處理裝置，有益效果在于：該連續流好氧顆粒污泥污水生物處理裝置，系統在好氧池內設置沉淀分離裝置進行固液氣三相分離，好氧池底部由于曝氣和缺氧池出水產生推動力使混合液向上流動，與沉淀裝置的擋板碰撞，然后被擋板推回并向各個方向散開，氣體通過擋板與好氧池壁間的氣-液平面逸散到空氣中，混合液則只能向下運動，在好氧池內形成穩定的內循環，好氧顆粒污泥技術能同步脫氮除磷，節省50％～75％的占地面積和20％～25％的運行費用。
（發明人：楊日劍;劉礦州;陳祥宏;楊小娟;高秀久）
