公布日：2024.03.08

申請日：2023.11.03

分類號：C02F1/24(2023.01)I

摘要

本發明公開了污水處理用高效溶氣氣浮機，涉及氣浮技術領域，包括有并排布置在機架上方的氣浮池和接渣池，氣浮池的內腔呈U形結構，氣浮池的內腔前后壁之間共同轉動連接有轉筒，轉筒的圓周面和氣浮池的內壁之間共同設置有氣浮腔，轉筒的圓周面均勻安裝有數個除渣板，除渣板與氣浮腔滑動連接，氣浮池上端設置有接渣板。本發明使得氣泡在垂直方向上形成一定的間隔，減少了相互碰撞的可能性，還增加氣泡與懸浮物質接觸的機會，提高氣泡的利用效率，除渣板可以順著腔壁轉動，不僅刮除氣浮腔內壁上的浮渣，還可攜帶部分正在上浮的浮渣一起遠離污水，避免浮渣積聚形成障礙物，提高了除渣的清理效率，還保持了除渣板的清潔狀態。

權利要求書

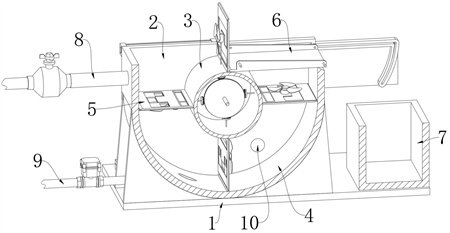

1.污水處理用高效溶氣氣浮機，包括有并排布置在機架（1）上方的氣浮池（2）和接渣池（7），其特征在于：氣浮池（2）的內腔呈U形結構，氣浮池（2）的內腔前后壁之間共同轉動連接有轉筒（3），轉筒（3）的圓周面和氣浮池（2）的內壁之間共同設置有氣浮腔（4），轉筒（3）的圓周面均勻安裝有數個除渣板（5），除渣板（5）與氣浮池（2）內壁滑動連接，氣浮池（2）上端設置有接渣板（6）；轉筒（3）帶動數個除渣板（5）轉動，轉動的除渣板（5）旋轉至與接渣板（6）接觸時，除渣板（5）驅動接渣板（6）朝向接渣池（7）移動的同時，除渣板（5）所攜帶的浮渣被刮落至接渣板（6）上，接渣板（6）上收集到的浮渣落入至接渣池（7）中，接渣板（6）復位后與下一個除渣板（5）重復相同的動作，直至污水處理完畢；當除渣板（5）與接渣板（6）接觸時，接渣板（6）沿水平方向做遠離氣浮池（2）的直線運動，并刮除粘附在除渣板（5）上的浮渣，直至除渣板（5）與接渣板（6）分離后，接渣板（6）朝向靠近接渣池（7）的方向翻轉，使得浮渣掉落至接渣池（7）內，隨后，接渣板（6）復位，等待與下一個除渣板（5）的接觸；除渣板（5）包括板體（51），板體（51）一端與轉筒（3）的圓周面固定連接，板體（51）的另一端安裝有刮刀（54）；板體（51）一端開設有貫通的開口（52），板體（51）內部開設有活動腔（511），活動腔（511）內滑動連接有與板體（51）相匹配的活動板（53）；板體（51）背離除渣板（5）旋轉方向的一端活動安裝有安裝軸（512），安裝軸（512）另一端固定安裝有攪拌葉（513）；安裝軸（512）的圓周面固定套接有第一傘齒（514），第一傘齒（514）嚙合連接有第二傘齒（515），第二傘齒（515）一端安裝有與板體（51）軸向呈平行設置的傳動軸（516），傳動軸（516）活動貫穿轉筒（3）外壁并固定安裝有行星齒輪（517），所有的行星齒輪（517）共同嚙合連接有太陽齒輪（518），太陽齒輪（518）的軸心固定穿插連接有固定軸（519），固定軸（519）兩端均固定安裝有固定板（520），固定板（520）位于氣浮池（2）外側并與機架（1）固定連接。

2.根據權利要求1所述的污水處理用高效溶氣氣浮機，其特征在于：轉筒（3）兩端均安裝有空心軸（31），空心軸（31）活動貫穿氣浮池（2）側壁，固定軸（519）貫穿空心軸（31）的內腔；空心軸（31）的圓周面固定套接有大鏈輪（32），機架（1）上安裝有電機（35），電機（35）的輸出端安裝有小鏈輪（34），小鏈輪（34）和大鏈輪（32）之間共同套接有鏈帶（33）。

3.根據權利要求1所述的污水處理用高效溶氣氣浮機，其特征在于：氣浮池（2）前后側壁均開設有呈水平設置的水平導槽（21）；氣浮池（2）前后端面均安裝有安裝板（22），兩個安裝板（22）相互靠近的一端均安裝有翻轉導軌（23），翻轉導軌（23）由呈水平設置的水平段（231）和弧線段（232）組成；接渣板（6）靠近轉筒（3）的一側安裝有兩個前后對稱設置的第一導向桿（61），第一導向桿（61）與水平導槽（21）滑動連接，接渣板（6）遠離轉筒（3）的一側安裝有兩個前后對稱設置的第二導向桿（62），第二導向桿（62）與翻轉導軌（23）滑動連接。

4.根據權利要求3所述的污水處理用高效溶氣氣浮機，其特征在于：氣浮池（2）一端安裝有電動缸（63），電動缸（63）的活動端安裝有拉板（64），拉板（64）初始位于水平導槽（21）的正外側。5.根據權利要求1所述的污水處理用高效溶氣氣浮機，其特征在于：氣浮池（2）的一端上部安裝有進水管（8），氣浮池（2）的一端下部安裝有溶氣進管（9），氣浮池（2）的另一端下部安裝有出水管（10）。

發明內容

本發明的目的在于提供污水處理用高效溶氣氣浮機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明采取的技術方案為：

污水處理用高效溶氣氣浮機，包括有并排布置在機架上方的氣浮池和接渣池，其特征在于：氣浮池的內腔呈U形結構，氣浮池的內腔前后壁之間共同轉動連接有轉筒，轉筒的圓周面和氣浮池的內壁之間共同設置有氣浮腔，轉筒的圓周面均勻安裝有數個除渣板，除渣板與氣浮池內壁滑動連接，氣浮池上端設置有接渣板；

轉筒帶動數個除渣板轉動，轉動的除渣板旋轉至與接渣板接觸時，除渣板驅動接渣板朝向接渣池移動的同時，除渣板所攜帶的浮渣被刮落至接渣板上，接渣板上收集到的浮渣落入至接渣池中，接渣板復位后與下一個除渣板重復相同的動作，直至污水處理完畢。

優選的，當除渣板與接渣板接觸時，接渣板沿水平方向做遠離氣浮池的直線運動，并刮除粘附在除渣板上的浮渣，直至除渣板與接渣板分離后，接渣板朝向靠近接渣池的方向翻轉，使得浮渣掉落至接渣池內，隨后，接渣板復位，等待與下一個除渣板的接觸。

優選的，除渣板包括板體，板體一端與轉筒的圓周面固定連接，板體的另一端安裝有刮刀。

優選的，板體一端開設有貫通的開口，板體內部開設有活動腔，活動腔內滑動連接有與板體相匹配的活動板。

優選的，板體背離除渣板旋轉方向的一端活動安裝有安裝軸，安裝軸另一端固定安裝有攪拌葉；

安裝軸的圓周面固定套接有第一傘齒，第一傘齒嚙合連接有第二傘齒，第二傘齒一端安裝有與板體軸向呈平行設置的傳動軸，傳動軸活動貫穿轉筒外壁并固定安裝有行星齒輪，所有的行星齒輪共同嚙合連接有太陽齒輪，太陽齒輪的軸心固定穿插連接有固定軸，固定軸兩端均固定安裝有固定板，固定板位于氣浮池外側并與機架固定連接。

優選的，轉筒兩端均安裝有空心軸，空心軸活動貫穿氣浮池側壁，固定軸貫穿空心軸的內腔；

空心軸的圓周面固定套接有大鏈輪，機架上安裝有電機，電機的輸出端安裝有小鏈輪，小鏈輪和大鏈輪之間共同套接有鏈帶。

優選的，氣浮池前后側壁均開設有呈水平設置的水平導槽；

氣浮池前后端面均安裝有安裝板，兩個安裝板相互靠近的一端均安裝有翻轉導軌，翻轉導軌由呈水平設置的水平段和弧線段組成；

接渣板靠近轉筒的一側安裝有兩個前后對稱設置的第一導向桿，第一導向桿與水平導槽滑動連接，接渣板遠離轉筒的一側安裝有兩個前后對稱設置的第二導向桿，第二導向桿與翻轉導軌滑動連接。

優選的，氣浮池一端安裝有電動缸，電動缸的活動端安裝有拉板，拉板初始位于水平導槽的正外側。

優選的，氣浮池的一端上部安裝有進水管，氣浮池的一端下部安裝有溶氣進管，氣浮池的另一端下部安裝有出水管。

與現有技術相比，本發明具有如下有益效果：

（1）由于氣泡在水中上浮的速度與氣泡大小和水中的阻力有關，通過設置U形的氣浮池內腔和轉筒形成特殊形狀的氣浮腔，可以調整氣泡在不同區域上浮的速度，靠近轉筒區域的氣泡由于受到轉筒周圍的流動影響，上浮速度較快，而遠離轉筒區域的氣泡受到較少的干擾，上浮速度較慢，這樣的設計使得氣泡在垂直方向上形成一定的間隔，減少了相互碰撞的可能性，確保更多的氣泡可以漂浮至水面上，提高了浮渣層的清理效率，且特殊形狀的氣浮腔可以使氣泡之間形成一定的間隔，增加氣泡與懸浮物質接觸的機會，提高氣泡的利用效率。

（2）在氣浮腔內壁上可能會粘附一定量的浮渣，這些浮渣可能阻礙氣泡的上浮和干擾氣泡與懸浮物質的接觸，通過轉筒帶動除渣板轉動，除渣板可以順著腔壁轉動，將粘附在壁上的浮渣刮除，從而保持腔內壁的清潔，減少浮渣對氣泡運動和浮渣分離的干擾，同時，轉動的除渣板不僅刮除氣浮腔內壁上的浮渣，還可攜帶部分正在上浮的浮渣一起遠離污水，避免浮渣積聚形成障礙物，提高了除渣的清理效率。

（3）由于除渣板會與浮渣接觸并刮除，因此會有部分浮渣粘附在除渣板上，通過除渣板的轉動和接渣板的設計，可以將粘附在除渣板上的浮渣刮除，保持除渣板的清潔狀態，避免浮渣的積聚和堵塞。

（4）在除渣板上設置可以轉動的攪拌葉，攪拌葉的旋轉可以引入空氣并攪動水體，促使水中溶解的氣體釋放出來形成氣泡，同時，攪拌葉的轉動可以將水體進行攪拌和混合，使水中的懸浮物質均勻分散，并保持水體的均勻性，這有助于增加氣泡與懸浮物質的接觸面積，提高除渣效率，并減少浮渣在水體中重新沉淀的可能性。

（5）攪拌葉可以隨著除渣板的轉動而調整位置，對不同深度的水體進行攪拌，這樣無論水體深淺，攪拌葉都能夠達到理想的攪拌效果，確保水中的氣泡和懸浮物質均勻分布。

（發明人：顧洪華）
