公布日：2023.08.01
申請日：2022.01.20
分類號：C02F11/123(2019.01)I;B01D41/00(2006.01)I;B08B3/00(2006.01)I;B08B13/00(2006.01)I
摘要
本發明提供一種用于污泥脫水處理系統的濾布污漬清洗裝置，包括濾布傳輸模塊、濾布清洗模塊、濾布收納模塊等組成。前端支撐濾布清洗卷筒，帶動清潔葉片的轉動，以及濾布在卷筒內的傳輸工作。濾布清洗模塊進行濾布的清潔工作，同時上方的溶質平衡輸入端可進行空氣及清洗溶質的輸入，在清潔的同時使清潔內卷筒與外部氣壓平衡防止濾布損壞。完成后可由濾布輸出端傳輸至下一模塊。濾布收納模塊用來對清潔后的濾布進行傳輸和疊加整理，減少了人工整理的消耗，提高清潔效率。本發明具有污泥濾布的自動化清潔，折疊回收的特點，解決了目前使用濾布清洗機需要消耗大量人力，濾布清潔過程中易損壞無法重復使用的問題。
權利要求書
1.一種用于污泥脫水處理系統的濾布污漬清洗裝置，包括濾布傳輸模塊、濾布清洗模塊、濾布收納模塊，其特征在于，所述的濾布傳輸模塊、濾布清洗模塊和濾布收納模塊通過焊接方式連接在機架上，其中所述的濾布傳輸模塊可實現將污泥濾布傳輸至濾布清洗模塊的功能。
2.根據權利要求1所述的一種用于污泥脫水處理系統的濾布污漬清洗裝置，其特征在于，所述的濾布清洗模塊包括鉸鏈連接滑輪、傳輸模塊機架、運輸電機、轉動鉸鏈、動量轉換器、濾布收入端、溶質平衡輸入端、濾布清洗外卷筒、濾布清洗內卷筒、污泥輸出口支架、濾布輸出端、清潔葉片、污泥輸出端；所述的運輸電機、動量轉換器通過螺栓連接固定于所述的傳輸模塊機架上，所述的運輸電機通過所述的轉動鉸鏈與所述的動量轉換器相連接，進而通過所述的鉸鏈連接滑輪與所述的濾布清洗外卷筒相連接，所述的濾布收入端與所述的濾布清洗外卷筒上的柱形切口緊密結合，所述的濾布清洗外卷筒通過焊接固定于所述的污泥輸出口支架，所述的溶質平衡輸入端焊接在所述的濾布清洗外卷筒，所述的濾布清洗內卷筒通過軸連接在所述的濾布清洗外卷筒，所述的清潔葉片通過旋轉軸安裝于所述的濾布清洗外卷筒與所述的濾布清洗內卷筒之間，所述的污泥輸出端通過螺栓固定于所述的傳輸模塊機架上；該模塊可實現污泥布料的清理工作。
3.根據權利要求1所述的一種用于污泥脫水處理系統的濾布污漬清洗裝置，其特征在于，所述的濾布收納模塊包括濾布延展傳送帶、濾布收納滾筒、收納支架、旋動卡口、引導凸塊、濾布承接帶；所述的濾布延展傳送帶通過螺栓連接固定在所述的收納支架上，所述的引導凸塊通過螺栓連接固定于所述的濾布延展傳送帶端口處，所述的濾布收納滾筒通過所述的旋動卡口固定于所述的收納支架上，所述的濾布承接帶焊接于所述的收納支架端點；該模塊用于濾布清潔后的定向運輸及收納整理。
發明內容
為了解決上述問題，本發明的目的是提供一種具有污泥濾布的自動化清潔，折疊回收，無需消耗大量人力，濾布清潔過程中不易損壞的污泥脫水處理系統的濾布污漬清洗裝置。
為了實現上述目的，本發明采取的技術方案為：

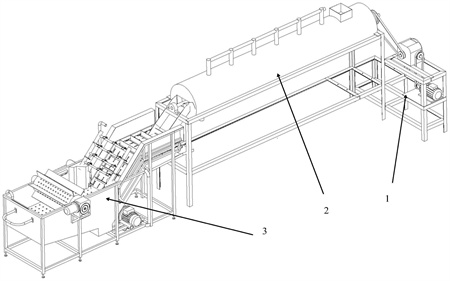

一種用于污泥脫水處理系統的濾布污漬清洗裝置，包括濾布傳輸模塊、濾布清洗模塊、濾布收納模塊。其特征在于，所述的濾布傳輸、濾布清洗模塊和濾布收納模塊通過焊接方式連接在機架上，其中所述的濾布傳輸模塊可實現將污泥濾布傳輸至濾布清洗模塊的功能。
進一步，作為優選，所述的運輸電機、動量轉換器通過螺栓連接固定于所述的傳輸模塊機架上，實現為整個清洗裝置提供能量。
進一步，作為優選，所述的運輸電機通過所述的轉動鉸鏈與所述的動量轉換器相連接，進而通過所述的鉸鏈連接滑輪與所述的濾布清洗外卷筒相連接，實現將能量從運輸電機傳遞至濾布清洗卷筒。
進一步，作為優選，所述的溶質平衡輸入端焊接在所述的濾布清洗外卷筒，實現濾布清洗溶質在卷筒內外的的自由移動
進一步，作為優選，所述的濾布清洗內卷筒通過軸。連接在所述的濾布清洗外卷筒，實現濾布清洗卷筒雙向運動功能。
進一步，作為優選，所述的清潔葉片通過旋轉軸安裝于所述的濾布清洗外卷筒與所述的濾布清洗內卷筒之間，實現濾布清洗功能。
進一步，作為優選，所述的污泥輸出端通過螺栓固定于所述的傳輸模塊機架上，可實現污泥布料的清理工作。
進一步，作為優選，所述的濾布延展傳送帶通過螺栓連接固定在所述的收納支架上，濾布延展傳送帶可實現濾布的定向運輸。
進一步，作為優選，所述的引導凸塊通過螺栓連接固定于所述的濾布延展傳送帶端口處，實現污泥濾布輸送過程中防止粘貼在傳送帶端口上。
進一步，作為優選，所述的濾布收納滾筒通過所述的旋動卡口固定于所述的收納支架上。
進一步，作為優選，所述的濾布承接帶焊接于所述的收納支架端點，可實現濾布清潔后的定向運輸及收納整理。
本發明的有益效果：
1.可實現濾布的高度清潔，清潔效率高，提高濾布的使用率。
2.可實現濾布的自動清洗和自動收納回收，實現全自動化工作。
（發明人：高永琳;歷福貴）
