公布日：2023.08.04

申請日：2023.06.26

分類號：C02F11/02(2006.01)I;C02F11/04(2006.01)I

摘要

本發明公開了一種污泥硝化處理設備，包括殼體和轉軸，殼體內腔交錯放置有第一隔板和第二隔板，第一隔板的側邊和第二隔板的側邊均向上延伸有凸環，第一隔板靠近其側邊的位置開設有通孔二和通孔三，通孔三向上延伸有延伸管一，第二隔板靠近其側邊的位置開設有通孔一和通孔四，通孔四向上延伸有延伸管二，延伸管二的上端和其上方相鄰的通孔二連通，延伸管一的上端和其上方相鄰的通孔一連通，轉軸上下貫穿第一隔板和第二隔板，轉軸一端安裝有驅動機構，本污泥硝化處理設備，將污泥處理中水平連續流動分割成若干個上下連通的水平流動段，占地小，采用刮掃并逐層下落的方式實現沉積泥沙的清理，對污泥有氧反應處理影響小。

權利要求書

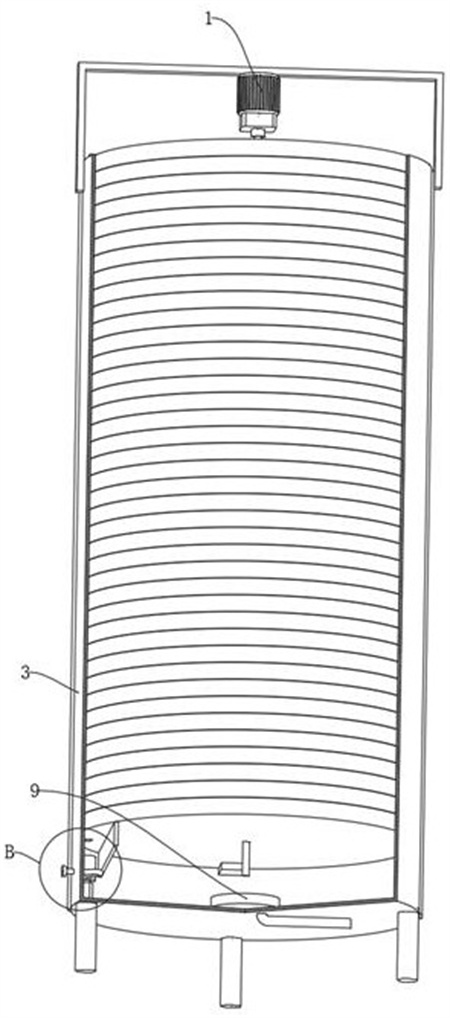

1.一種污泥硝化處理設備，其特征在于：包括殼體（3）和轉軸（4），所述殼體（3）內腔交錯放置有第一隔板（13）和第二隔板（14），所述第一隔板（13）的側邊和第二隔板（14）的側邊均向上延伸有凸環，所述第一隔板（13）靠近其側邊的位置開設有通孔二（19）和通孔三，所述通孔三向上延伸有延伸管一（16），所述第二隔板（14）靠近其側邊的位置開設有通孔一（17）和通孔四，所述通孔四向上延伸有延伸管二（18），所述延伸管二（18）的上端和其上方相鄰的通孔二（19）連通，所述延伸管一（16）的上端和其上方相鄰的通孔一（17）連通；所述轉軸（4）上下貫穿第一隔板（13）和第二隔板（14），所述轉軸（4）一端安裝有驅動機構（1），所述第一隔板（13）上側設有貼合滑動且具有彈性的刮桿（15），所述刮桿（15）和轉軸（4）的側面連接；所述殼體（3）內腔底側設有曝氣裝置（9）。

2.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述第一隔板（13）的底側設有多孔板（20），所述轉軸（4）上安裝有往復驅動件，所述往復驅動件包括安裝在轉軸（4）上的固定件一（5）和固定件二（8），所述固定件二（8）上安裝有轉動的圓環板（7），所述固定件一（5）和圓環板（7）之間通過連接件（6）轉動連接，所述殼體（3）上安裝有支桿（2），所述支桿（2）安裝有與圓環板（7）側邊卡接的卡扣，所述轉軸（4）和驅動機構（1）之間安裝有伸縮傳動件。

3.根據權利要求2所述的污泥硝化處理設備，其特征在于：所述刮桿（15）和轉軸（4）之間通過單向軸承連接。

4.根據權利要求2或者3所述的污泥硝化處理設備，其特征在于：所述多孔板（20）的外側和第二隔板（14）凸環的內壁貼合，所述多孔板（20）對應延伸管一（16）的位置設有開孔。

5.根據權利要求4所述的污泥硝化處理設備，其特征在于：所述多孔板（20）內設有磁粉，且刮桿（15）為彈性磁性橡膠材質。

6.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述固定件一（5）沿轉軸（4）滑動，且固定件一（5）上安裝有定位的螺栓。

7.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述殼體（3）內腔底側設有推動件（12），所述推動件（12）上安裝有集料斗（10），所述集料斗（10）和最下方的第一隔板（13）通孔三對應設置，所述集料斗（10）上開設有出料孔，所述出料孔和連接管（11）的一端連接，所述連接管（11）的另一端貫穿并延伸至殼體（3）外側。

8.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述第二隔板（14）為金屬材質，所述第一隔板（13）為金屬材質或者橡膠材質。

9.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述最下方的第二隔板（14）下側固定有隔板，所述隔板位于曝氣裝置（9）和集料斗（10）之間。

10.根據權利要求1所述的污泥硝化處理設備，其特征在于：所述第一隔板（13）和第二隔板（14）均為圓形，所述第一隔板（13）凸環外側和第二隔板（14）凸環外側均固定有導向塊，所述殼體（3）內壁設有與導向塊適配的豎直卡槽。

發明內容

本發明要解決的技術問題是克服現有的缺陷，提供一種污泥硝化處理設備，使反硝化反應和厭氧反應同步進行，且將污泥處理中水平連續流動分割成若干個上下連通的水平流動段，占地小，采用刮掃并逐層下落的方式實現沉積泥沙的清理，對污泥有氧反應處理影響小，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種污泥硝化處理設備，包括殼體和轉軸，所述殼體內腔交錯放置有第一隔板和第二隔板，所述第一隔板的側邊和第二隔板的側邊均向上延伸有凸環，所述第一隔板靠近其側邊的位置開設有通孔二和通孔三，所述通孔三向上延伸有延伸管一，所述第二隔板靠近其側邊的位置開設有通孔一和通孔四，所述通孔四向上延伸有延伸管二，所述延伸管二的上端和其上方相鄰的通孔二連通，所述延伸管一的上端和其上方相鄰的通孔一連通。

所述轉軸上下貫穿第一隔板和第二隔板，所述轉軸一端安裝有驅動機構，所述第一隔板上側設有貼合滑動且具有彈性的刮桿，所述刮桿和轉軸的側面連接。

所述殼體內腔底側設有曝氣裝置。

作為本發明的一種優選技術方案，所述第一隔板的底側設有多孔板，所述轉軸上安裝有往復驅動件，所述往復驅動件包括安裝在轉軸上的固定件一和固定件二，所述固定件二上安裝有轉動的圓環板，所述固定件一和圓環板之間通過連接件轉動連接，所述殼體上安裝有支桿，所述支桿安裝有與圓環板側邊卡接的卡扣，所述轉軸和驅動機構之間安裝有伸縮傳動件。

作為本發明的一種優選技術方案，所述刮桿和轉軸之間通過單向軸承連接。

作為本發明的一種優選技術方案，所述多孔板的外側和第二隔板凸環的內壁貼合，所述多孔板對應延伸管一的位置設有開孔。

作為本發明的一種優選技術方案，所述多孔板內設有磁粉，且刮桿為彈性磁性橡膠材質。

作為本發明的一種優選技術方案，所述固定件一沿轉軸滑動，且固定件一上安裝有定位的螺栓。

作為本發明的一種優選技術方案，所述殼體內腔底側設有推動件，所述推動件上安裝有集料斗，所述集料斗和最下方的第一隔板通孔三對應設置，所述集料斗上開設有出料孔，所述出料孔和連接管的一端連接，所述連接管的另一端貫穿并延伸至殼體外側。

作為本發明的一種優選技術方案，所述第二隔板為金屬材質，所述第一隔板為金屬材質或者橡膠材質。

作為本發明的一種優選技術方案，所述最下方的第二隔板下側固定有隔板，所述隔板位于曝氣裝置和集料斗之間。

作為本發明的一種優選技術方案，所述第一隔板和第二隔板均為圓形，所述第一隔板凸環外側和第二隔板凸環外側均固定有導向塊，所述殼體內壁設有與導向塊適配的豎直卡槽。

與現有技術相比，本發明的有益效果是：1、本發明示例的污泥硝化處理設備，一方面將污泥處理中水平連續流動分割成若干個上下連通的水平流動段，占地小，采用充氣并且刮桿刮掃的方式實現沉積泥沙的清理，對污泥有氧反應處理影響��；另一方面刮桿轉動過程中刮桿和其下方的磁粉磁吸，使磁粉在多孔板上滑動，磁粉清理多孔板降低多孔板上粘附的泥土，避免多孔板堵塞。

2、本發明示例的污泥硝化處理設備，一方面第一隔板的中部向上鼓起或者向下凹陷，污泥在多孔板的間隙內壁上形成液膜，增大了空氣和污泥的接觸面積提高了污泥的溶氧量，降低需要通入的空氣量、降低能耗；另一方面第二隔板便于污泥厭氧分解階段和有氧分解階段的熱交換，降低本污泥硝化處理設備污泥排出的溫度，降低維持本污泥硝化處理設備溫度的耗能。

3、本發明示例的污泥硝化處理設備，在水平方向往復流動的空氣，增加了空氣在污水中的流動路徑，提高空氣在污泥中的溶解度，降低通入空氣的通入量，節省能源。

4、本發明示例的污泥硝化處理設備，轉軸帶動刮桿轉動將第一隔板上的泥沙向通孔二推動，使泥沙逐漸向下掉落在第一隔板上，實現第一隔板和第二隔板不拆解清理第一隔板上的泥沙，對泥沙清理方便。

（發明人：尹偉;張強;李士浩;王鵬飛）
