公布日：2024.03.01

申請日：2023.12.06

分類號：C02F9/00(2023.01)I;B01F27/60(2022.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/50(2023.01)N;B01F101/00(2022.01)N;C02F103/20(2006.01)N

摘要

本發明公開了一種固液分離式養殖污水處理裝置，包括擠壓箱，所述擠壓箱右端上側設有進料口，位于擠壓箱頂端安裝有呈貫穿結構的擠壓分離裝置，所述擠壓箱設在處理箱上端右側，在所述處理箱內部上端右側設有擠壓分離裝置，本實用通過在擠壓箱內設有擠壓分離裝置，氣缸和活塞桿來控制擠壓板的高度，使得擠壓板對雜物進行擠壓處理，從而使得水分與雜物進行充分的分離，污水通過輸送筒底部的落液孔落在處理箱內，擠壓后的雜物通過輸送筒輸送出去，通過在處理箱內部設有攪拌裝置，電機帶動攪拌軸轉動，通過翻料槳葉、攪拌板和混合板的作用，使得污水與藥劑能夠充分的混合，配合紫外線殺菌燈的作用，從而提高污水的處理效率。

權利要求書

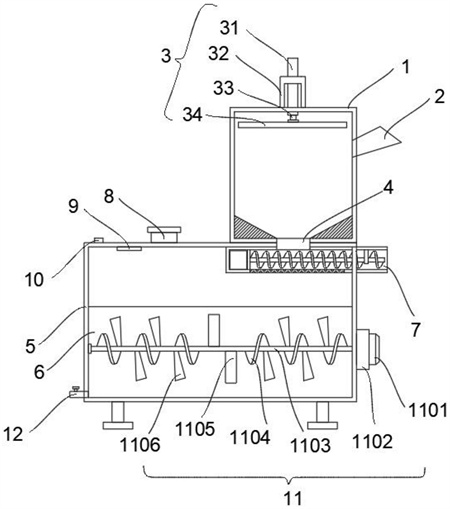

1.一種固液分離式養殖污水處理裝置，其特征在于，包括：擠壓箱(1)，所述擠壓箱(1)右端上側設有進料口(2)，位于擠壓箱(1)頂端安裝有呈貫穿結構的擠壓分離裝置(3)，所述擠壓箱(1)設在處理箱(5)上端右側；在所述處理箱(5)內部上端右側設有輸送裝置(7)，并且擠壓分離裝置(3)通過連通口(4)連通于輸送裝置(7)，所述處理箱(5)上端左側設有消毒藥物投放口(8)，位于處理箱(5)內部頂端左側設有紫外線殺菌燈(9)；在所述處理箱(5)內部安裝有攪拌裝置(11)，位于處理箱(5)左側地段設有排液閥(12)。

2.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述擠壓分離裝置(3)包括氣缸(31)、活塞桿(32)、固定架(33)和擠壓板(34)，所述氣缸(31)通過固定架(33)安裝，并且氣缸(31)底端貫穿擠壓箱(1)并通過活塞桿(32)連接于擠壓板(34)。

3.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述輸送裝置(7)包括輸送筒(71)、電機A(72)、落液孔(73)、輸送軸(74)、輸送槳葉(75)和懸掛軸承(76)，所述輸送筒(71)內部左端安裝有電機A(72)，并且電機A(72)右端連接輸送軸(74)，所述輸送軸(74)右端通過懸掛軸承(76)安裝，位于輸送軸(74)上設有輸送槳葉(75)，所述輸送筒(71)底端開設有落液孔(73)。

4.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述攪拌裝置(11)包括電機B(1101)、安裝架(1102)、攪拌軸(1103)、翻料槳葉(1104)、攪拌板(1105)和混合板(1106)，所述電機B(1101)通過安裝架(1102)固定，位于電機B(1101)左端連接于攪拌軸(1103)，并在攪拌軸(1103)上設有翻料槳葉(1104)，所述攪拌軸(1103)上下兩端均焊接有混合板(1106)。

5.根據權利要求3所述的一種固液分離式養殖污水處理裝置，其特征在于：所述輸送筒(71)右端呈突出結構。

6.根據權利要求4所述的一種固液分離式養殖污水處理裝置，其特征在于：所述攪拌軸(1103)中部位置上下兩側均焊接有攪拌板(1105)，并且攪拌軸(1103)兩側的翻料槳葉(1104)呈相對結構。

7.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述處理箱(5)上端左側設有排氣孔(10)。

8.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述處理腔(6)內部底端呈弧形結構。

9.根據權利要求1所述的一種固液分離式養殖污水處理裝置，其特征在于：所述擠壓箱(1)為圓筒結構，并且擠壓箱(1)內部底端呈倒錐結構。

10.一種固液分離式養殖污水處理裝置，采用1-8任意一項所述的固液分離式養殖污水處理裝置，其特征在于：包括以下步驟：第一步：將雜物通過進料口(2)放入，然后控制氣缸(31)和活塞桿(32)，從而對擠壓板(34)進行高度控制，使得擠壓板(34)對雜物進行擠壓處理；第二步：擠壓板(34)對雜物擠壓所產生的污水通過連通口(4)落在輸送筒(71)內，然后通過輸送筒(71)底端的落液孔(73)落在攪拌腔(6)內；第三步：擠壓板(34)對雜物擠壓所產生的固體通過輸送軸(71)輸送出去；第四步：通過消毒藥物投放口(8)向攪拌腔(6)內放入消毒藥物，紫外線殺菌燈(9)對污水進行消毒處理，然后電機B(1101)帶動攪拌軸(1103)轉動，使得污水與消毒液進行充分的混合，污水消毒處理之后，打開排液閥(12)進行排出。

發明內容

本發明的目的在于提供一種固液分離式養殖污水處理裝置，以解決上述背景技術中提出養殖污水含有很多雜物，這些雜物通過單一的過濾裝置來進行過濾效果并不好，因?yàn)殡s物中也是含有很多的污水，如果不進行擠壓處理，那么雜物中含有的少量污水便無法得到處理，在對過濾之后的污水進行處理時缺少對污水進行攪拌處理，不帶有攪拌裝置，便無法使得污水與處理劑進行充分的融合，從而使得污水處理的效果并不理想的問題。

為實現上述目的，本發明提供如下技術方案：一種固液分離式養殖污水處理裝置，包括：擠壓箱，所述擠壓箱右端上側設有進料口，位于擠壓箱頂端安裝有呈貫穿結構的擠壓分離裝置，所述擠壓箱設在處理箱上端右側；

在所述處理箱內部上端右側設有輸送裝置，并且輸送裝置通過連通口連通于擠壓箱，所述處理箱上端左側設有消毒藥物投放口，位于處理箱內部頂端左側設有紫外線殺菌燈；

在所述處理箱內部安裝有攪拌裝置，位于處理箱左側地段設有排液閥。

優選的，作為本發明一種優選的，所述擠壓分離裝置包括氣缸、活塞桿、固定架和擠壓板，所述氣缸通過固定架安裝，并且氣缸底端貫穿擠壓箱并通過活塞桿連接于擠壓板。

優選的，作為本發明一種優選的，所述輸送裝置包括輸送筒、電機A、落液孔、輸送軸、輸送槳葉和懸掛軸承，所述輸送筒內部左端安裝有電機A，并且電機A右端連接輸送軸，所述輸送軸右端通過懸掛軸承安裝，位于輸送軸上設有輸送槳葉，所述輸送筒底端開設有落液孔。

優選的，作為本發明一種優選的，所述攪拌裝置包括電機B、安裝架、攪拌軸、翻料槳葉、攪拌板和混合板，所述電機B通過安裝架固定，位于電機B左端連接于攪拌軸，并在攪拌軸上設有翻料槳葉，所述攪拌軸上下兩端均焊接有混合板。

優選的，作為本發明一種優選的，所述輸送筒右端呈突出結構。

優選的，作為本發明一種優選的，所述攪拌軸中部位置上下兩側均焊接有攪拌板，并且攪拌軸兩側的翻料槳葉呈相對結構。

優選的，作為本發明一種優選的，所述處理箱上端左側設有排氣孔。

優選的，作為本發明一種優選的，所述處理腔內部底端呈弧形結構。

優選的，作為本發明一種優選的，所述擠壓箱為圓筒結構，并且擠壓箱內部底端呈倒錐結構。

一種固液分離式養殖污水處理裝置，包括以下步驟：

第一步：將雜物通過進料口放入，然后控制氣缸和活塞桿，從而對擠壓板進行高度控制，使得擠壓板對雜物進行擠壓處理；

第二步：擠壓板對雜物擠壓所產生的污水通過連通口落在輸送筒內，然后通過輸送筒底端的落液孔落在攪拌腔內；

第三步：擠壓板對雜物擠壓所產生的固體通過輸送軸輸送出去；

第四步：通過消毒藥物投放口向攪拌腔內放入消毒藥物，紫外線殺菌燈對污水進行消毒處理，然后電機B帶動攪拌軸轉動，使得污水與消毒液進行充分的混合，污水消毒處理之后，打開排液閥進行排出。

與現有技術相比，本發明的有益效果是：

1.本發明中通過在擠壓箱內設有擠壓分離裝置，氣缸和活塞桿來控制擠壓板的高度，使得擠壓板對雜物進行擠壓處理，從而使得水分與雜物進行充分的分離，污水通過輸送筒底部的落液孔落在處理箱內，擠壓后的雜物通過輸送筒輸送出去。

2.本發明中通過在處理箱內部設有攪拌裝置，電機帶動攪拌軸轉動，通過翻料槳葉、攪拌板和混合板的作用，使得污水與藥劑能夠充分的混合，配合紫外線殺菌燈的作用，從而提高污水的處理效率。

（發明人：譚俊華）
