公布日：2023.09.15

申請日：2023.07.14

分類號：C02F1/44(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N

摘要

本發明公開了一種用于電子廢水處理的重金屬溶液濃縮裝置，涉及濃縮設備技術領域，包括機架、反滲透膜殼、高壓泵、保安過濾器、進水管路、段間管路、產水管路和濃水管路，高壓泵固定安裝在機架的底部，反滲透膜殼設有三組，三組反滲透膜殼均勻架設在機架上，保安過濾器安裝在高壓泵的出液端，進水管路的一端與保安過濾器的一端連通，本發明利用濃縮膜的反滲透原理，將溶液中的淡水及低價離子分離出去，剩余濃液即為濃縮產品，如果一次濃縮倍率沒有達到預期，裝置根據濃度測試儀表自動判斷部分或全部回流再次濃縮，最終達到設定濃度，且整體結構為撬裝式，占地面積小，投資小，完全滿足預期濃縮倍率，運行穩定，自動化程度高且維護方便。

權利要求書

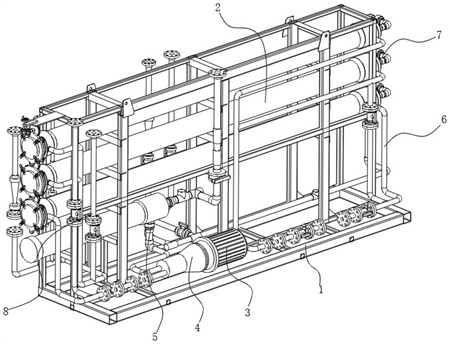

1.一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于，包括機架(1)、反滲透膜殼(2)、高壓泵(3)、保安過濾器(4)、進水管路(5)、段間管路(6)、產水管路(7)和濃水管路(8)，所述高壓泵(3)固定安裝在所述機架(1)的底部，所述反滲透膜殼(2)設有三組，三組所述反滲透膜殼(2)均勻架設在所述機架(1)上，所述保安過濾器(4)安裝在所述高壓泵(3)的出液端，所述進水管路(5)的一端與所述保安過濾器(4)的一端連通，且另一端連通所述反滲透膜殼(2)的左側，所述段間管路(6)的端部與三組所述反滲透膜殼(2)的右側相連通，所述反滲透膜殼(2)的右端還連通有產水管路(7)，所述濃水管路(8)的一端與所述反滲透膜殼(2)相連通，三組所述反滲透膜殼(2)的左端均固定有環形安裝板(9)，所述環形安裝板(9)上設有連接組件(10)，所述環形安裝板(9)的一側通過所述連接組件(10)固定連接有密封端蓋(11)。

2.根據權利要求1所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述連接組件(10)包括固定件(12)、壓緊板(13)和傳動件(14)，所述固定件(12)設有四組，四組所述固定件(12)均勻安裝在所述環形安裝板(9)的外側，所述壓緊板(13)固定在所述固定件(12)的輸出端，所述密封端蓋(11)遠離所述反滲透膜殼(2)的一側開設有四個限位槽(36)，所述限位槽(36)與所述壓緊板(13)的端部相適配，所述傳動件(14)安裝在所述環形安裝板(9)遠離所述密封端蓋(11)的一側。

3.根據權利要求2所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述固定件(12)包括螺紋筒(15)、螺紋桿(16)和限位框(17)，所述螺紋筒(15)通過軸承與所述環形安裝板(9)轉動連接，所述螺紋桿(16)螺紋連接在所述螺紋筒(15)的內側，所述限位框(17)固定在所述螺紋桿(16)的一端，所述壓緊板(13)滑動穿插在所述限位框(17)的內側，所述限位框(17)遠離所述環形安裝板(9)的一側設有調節件(18)，所述傳動件(14)的輸出端與四個所述螺紋筒(15)傳動連接。

4.根據權利要求3所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述傳動件(14)包括與所述螺紋筒(15)外側固定套接的傳動齒輪(19)，所述傳動齒輪(19)的內側嚙合連接有齒圈(20)，所述齒圈(20)的內側通過回轉支承轉動連接有支撐筒(37)，所述支撐筒(37)的一端與所述環形安裝板(9)固定連接，所述齒圈(20)的數量為三組，三組所述齒圈(20)之間均嚙合連接有聯動齒輪(21)，所述機架(1)的頂部固定有支撐板(22)，所述支撐板(22)的一端固定安裝有與位于最上端的所述聯動齒輪(21)傳動連接的驅動件(23)，所述聯動齒輪(21)的中孔內固定有第一轉軸(24)，所述第一轉軸(24)的外側通過軸承轉動連接有第一U型板(25)，所述第一U型板(25)固定在所述環形安裝板(9)上。

5.根據權利要求4所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述驅動件(23)包括第二轉軸(26)、主動錐齒輪(27)、被動錐齒輪(28)和手輪(29)，所述主動錐齒輪(27)固定套接在所述第二轉軸(26)的底端，所述手輪(29)固定套接在所述第二轉軸(26)的頂端，所述第二轉軸(26)的外側通過軸承轉動連接有第二U型板(30)，所述第二U型板(30)固定在所述支撐板(22)上，所述被動錐齒輪(28)固定套接在所述第一轉軸(24)的一端且與所述主動錐齒輪(27)嚙合連接。

6.根據權利要求3所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述調節件(18)包括螺栓(31)和六角螺母(32)，所述六角螺母(32)的一端與所述限位框(17)遠離所述螺紋桿(16)的一側固定，且與所述限位框(17)的內部連通，所述螺栓(31)與所述六角螺母(32)螺紋連接，所述壓緊板(13)的一側開設有多個與所述螺栓(31)端部相適配的限位孔(33)。

7.根據權利要求3所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述固定件(12)還包括弧形板(34)，所述弧形板(34)與所述螺紋桿(16)遠離所述限位框(17)的一端固定連接。

8.根據權利要求2所述的一種用于電子廢水處理的重金屬溶液濃縮裝置，其特征在于：所述環形安裝板(9)和所述密封端蓋(11)之間卡接有O型密封圈(35)。

發明內容

本發明的目的在于提供一種用于電子廢水處理的重金屬溶液濃縮裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種用于電子廢水處理的重金屬溶液濃縮裝置，包括機架、反滲透膜殼、高壓泵、保安過濾器、進水管路、段間管路、產水管路和濃水管路，所述高壓泵固定安裝在所述機架的底部，所述反滲透膜殼設有三組，三組所述反滲透膜殼均勻架設在所述機架上，所述保安過濾器安裝在所述高壓泵的出液端，所述進水管路的一端與所述保安過濾器的一端連通，且另一端連通所述反滲透膜殼的左側，所述段間管路的端部與三組所述反滲透膜殼的右側相連通，所述反滲透膜殼的右端還連通有產水管路，所述濃水管路的一端與所述反滲透膜殼相連通，三組所述反滲透膜殼的左端均固定有環形安裝板，所述環形安裝板上設有連接組件，所述環形安裝板的一側通過所述連接組件固定連接有密封端蓋，通過高壓泵將原液泵入反滲透膜殼內，反滲透膜殼內部的濃縮膜選用的特種膜，利用濃縮膜的反滲透原理，將溶液中的淡水及低價離子分離出去，剩余濃液即為濃縮產品，如果一次濃縮倍率沒有達到預期，裝置根據濃度測試儀表自動判斷部分或全部回流再次濃縮，最終達到設定濃度。

優選的，所述連接組件包括固定件、壓緊板和傳動件，所述固定件設有四組，四組所述固定件均勻安裝在所述環形安裝板的外側，所述壓緊板固定在所述固定件的輸出端，所述密封端蓋遠離所述反滲透膜殼的一側開設有四個限位槽，所述限位槽與所述壓緊板的端部相適配，所述傳動件安裝在所述環形安裝板遠離所述密封端蓋的一側，通過連接組件便于對密封端蓋進行安拆，從而方便對反滲透膜殼進行快速打開，將其內部的濃縮膜進行更換。

優選的，所述固定件包括螺紋筒、螺紋桿和限位框，所述螺紋筒通過軸承與所述環形安裝板轉動連接，所述螺紋桿螺紋連接在所述螺紋筒的內側，所述限位框固定在所述螺紋桿的一端，所述壓緊板滑動穿插在所述限位框的內側，所述限位框遠離所述環形安裝板的一側設有調節件，所述傳動件的輸出端與四個所述螺紋筒傳動連接，通過固定件便于快速對密封端蓋和環形安裝板進行對接。

優選的，所述傳動件包括與所述螺紋筒外側固定套接的傳動齒輪，所述傳動齒輪的內側嚙合連接有齒圈，所述齒圈的內側通過回轉支承轉動連接有支撐筒，所述支撐筒的一端與所述環形安裝板固定連接，所述齒圈的數量為三組，三組所述齒圈之間均嚙合連接有聯動齒輪，所述機架的頂部固定有支撐板，所述支撐板的一端固定安裝有與位于最上端的所述聯動齒輪傳動連接的驅動件，所述聯動齒輪的中孔內固定有第一轉軸，所述第一轉軸的外側通過軸承轉動連接有第一U型板，所述第一U型板固定在所述環形安裝板上，通過傳動件便于控制四組固定件進行同步運動。

優選的，所述驅動件包括第二轉軸、主動錐齒輪、被動錐齒輪和手輪，所述主動錐齒輪固定套接在所述第二轉軸的底端，所述手輪固定套接在所述第二轉軸的頂端，所述第二轉軸的外側通過軸承轉動連接有第二U型板，所述第二U型板固定在所述支撐板上，所述被動錐齒輪固定套接在所述第一轉軸的一端且與所述主動錐齒輪嚙合連接，通過驅動件進一步實現三個齒圈的同時聯動。

優選的，所述調節件包括螺栓和六角螺母，所述六角螺母的一端與所述限位框遠離所述螺紋桿的一側固定，且與所述限位框的內部連通，所述螺栓與所述六角螺母螺紋連接，所述壓緊板的一側開設有多個與所述螺栓端部相適配的限位孔，通過調節件便于調節壓緊板的長度，使得密封端蓋更好的放在環形安裝板的一側。

優選的，所述固定件還包括弧形板，所述弧形板與所述螺紋桿遠離所述限位框的一端固定連接，通過弧形板使得螺紋柱的移動更加穩定。

優選的，所述環形安裝板和所述密封端蓋之間卡接有O型密封圈，通過O型密封圈使得密封端蓋和環形安裝板之間的密封性更好。

與現有技術相比，本發明的有益效果是：

本發明通過高壓泵將原液泵入反滲透膜殼內，反滲透膜殼內部的濃縮膜選用的特種膜，利用濃縮膜的反滲透原理，將溶液中的淡水及低價離子分離出去，剩余濃液即為濃縮產品，如果一次濃縮倍率沒有達到預期，裝置根據濃度測試儀表自動判斷部分或全部回流再次濃縮，最終達到設定濃度，且整體結構為撬裝式，占地面積小，投資小，完全滿足預期濃縮倍率，運行穩定，自動化程度高且維護方便。

（發明人：孫漢柏;曾慶炳;魏小紅;周濤）
