公布日：2024.03.01

申請日：2023.12.19

分類號：E03F9/00(2006.01)I;E03F3/04(2006.01)I;E03F5/22(2006.01)I

摘要

一種提高廢污水排放的自清潔系統，包括排水系統、壓縮空氣系統、液位傳感器和控制系統，排水系統包括排水泵，所述排水泵出水口依次連接單向閥一和球閥一；壓縮空氣系統包括空氣壓縮機、泄壓電磁閥、單向閥二和球閥二，所述空氣壓縮機出氣口通過三通管道分別連接單向閥二和泄壓電磁閥，所述單向閥二出口連接球閥二；所述球閥一和球閥二通過三通管道并聯。本發明由于采用了以上結構，排水泵向外排污過程中，管道內同時充入壓縮空氣，使管道內污水在排放過程中，與壓縮空氣共同作用，在管道內產生脈沖流，可以自我清潔管道內壁，并提高揚程、增大流量。

權利要求書

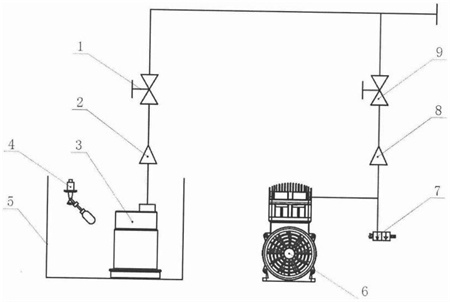

1.一種提高廢污水排放的自清潔系統，包括排水系統、壓縮空氣系統、液位傳感器(4)和控制系統，其特征是排水系統包括排水泵(3)，所述排水泵(3)出水口依次連接單向閥一(2)和球閥一(1)；壓縮空氣系統包括空氣壓縮機(6)、泄壓電磁閥(7)、單向閥二(8)和球閥二(9)，所述空氣壓縮機(6)出氣口通過三通管道分別連接單向閥二(8)和泄壓電磁閥(7)，所述單向閥二(8)出口連接球閥二(9)；所述球閥一(1)和球閥二(9)通過三通管道并聯。

2.根據權利要求1所述的一種提高廢污水排放的自清潔系統，其特征在于：所述控制系統分別與排水泵(3)、空氣壓縮機(6)、液位傳感器(4)和泄壓電磁閥(7)電連接。

3.根據權利要求1所述的一種提高廢污水排放的自清潔系統，其特征在于：所述排水泵(3)、液位傳感器(4)設置于集水坑(5)內。

4.根據權利要求3所述的一種提高廢污水排放的自清潔系統，其特征在于：所述排水泵(3)包括但不限于潛污泵或自吸泵。

5.根據權利要求4所述的一種提高廢污水排放的自清潔系統，其特征在于：所述壓縮空氣系統的單向閥二(8)與球閥二(9)之間可依次串聯增設氣壓罐、減壓閥、兩通電磁閥。

發明內容

針對現有技術的缺陷，本發明提供一種提高廢污水排放的自清潔系統，排水泵通過管道排水過程中，可以自我清潔管道內壁，并提高揚程、增大流量。

一種提高廢污水排放的自清潔系統，包括排水系統、壓縮空氣系統、液位傳感器和控制系統，排水系統包括排水泵，所述排水泵出水口依次連接單向閥一和球閥一；壓縮空氣系統包括空氣壓縮機、泄壓電磁閥、單向閥二和球閥二，所述空氣壓縮機出氣口通過三通管道分別連接單向閥二和泄壓電磁閥，所述單向閥二出口連接球閥二；所述球閥一和球閥二通過三通管道并聯。

進一步地，所述控制系統分別與排水泵、空氣壓縮機、液位傳感器和泄壓電磁閥電連接。

進一步地，所述排水泵、液位傳感器設置于集水坑內。

以下是本發明上述技術方案的改進方案：

進一步地，所述排水泵包括但不限于潛污泵或自吸泵。

進一步地，所述壓縮空氣系統的單向閥二與球閥二之間還可以增加串聯連接氣壓罐、減壓閥、兩通電磁閥。

有益效果：本發明由于采用了以上結構，排水泵向外排污過程中，管道內同時充入壓縮空氣，使管道內污水在排放過程中，與壓縮空氣共同作用，在管道內產生脈沖流，不斷沖刷管壁，從而使管壁難以結垢，達到自清潔的目的。另外，由于排污管道內充入了壓縮空氣，管道內污水密度降低，產生的液柱壓力減小，從而使排水泵揚程增加，相同排污高度下流量更大。

（發明人：楊榮）
