公布日：2023.09.12

申請日：2023.07.04

分類號：B01D29/56(2006.01)I;B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D35/06(2006.01)I;B01D35/16(2006.01)I;C02F1/00(2023.01)N;C02F103/16(2006.01)N

摘要

本發明公開了一種線路板電鍍錫缸廢水凈化裝置及凈化方法，本發明涉及廢水凈化技術領域，包括初篩器、細篩器、溫控器和套殼，所述初篩器的底部與套殼的頂部固定安裝，所述溫控器套設在套殼的外側，所述細篩器的外側與初篩器固定連接，所述細篩器的底部固定連接有注料器，所述注料器固定安裝在套殼的內部。該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過將電磁條插入到引流板上，隨后再將電磁條通上電，這時電磁條本身就會產生磁性，因為是與線路板有關聯的廢水，所以廢水中會存在一些不溶于水且?guī)в幸欢ù判缘碾s質，這時固定在引流板另一端上的粗篩網就會將不含磁性、不溶于水且顆粒較大的雜質進行篩除。

權利要求書

1.一種線路板電鍍錫缸廢水凈化裝置，包括初篩器(1)、細篩器(2)、溫控器(3)和套殼(4)，其特征在于：所述初篩器(1)的底部與套殼(4)的頂部固定安裝，所述溫控器(3)套設在套殼(4)的外側，所述細篩器(2)的外側與初篩器(1)固定連接，所述細篩器(2)的底部固定連接有注料器(5)，所述注料器(5)固定安裝在套殼(4)的內部，所述套殼(4)的底部固定連接有調節器(6)；所述初篩器(1)包括擴張環(11)，所述擴張環(11)的內側固定連接有電磁條(12)，所述電磁條(12)的外側滑動安裝有引流板(13)，所述引流板(13)的底部固定連接有浮板(14)，所述浮板(14)的底部與套殼(4)固定連接，所述引流板(13)的內側固定連接有粗篩網(15)，所述粗篩網(15)的底部與浮板(14)固定連接，所述浮板(14)的內側與細篩器(2)固定連接；所述細篩器(2)包括細篩網(21)，所述細篩網(21)的外側與浮板(14)固定連接，所述細篩網(21)的頂部固定連接有環框(22)，所述環框(22)的頂部固定連接有頂罩(23)，所述細篩網(21)的下方設置有緩沖器(24)，所述緩沖器(24)固定安裝在注料器(5)的頂部；所述溫控器(3)包括插塊(31)，所述插塊(31)套設在套殼(4)的外側，所述插塊(31)處于套殼(4)內部的中心端固定連接有氣袋(32)，所述氣袋(32)的外側固定連接有推條(33)，所述推條(33)遠離氣袋(32)的一端固定連接有滑柱(34)，所述滑柱(34)的外側滑動安裝在插塊(31)的內部；所述注料器(5)包括中心柱(52)，所述中心柱(52)的底部與調節器(6)固定連接，所述中心柱(52)的頂部與緩沖器(24)固定連接，所述中心柱(52)的外側滑動安裝有絞龍片(51)，所述絞龍片(51)遠離中心柱(52)的一端與套殼(4)固定連接，所述套殼(4)的外側固定連接有外接倉(53)，所述外接倉(53)的內部滑動安裝有插滑板(54)，所述插滑板(54)的端面固定連接有折疊片(55)，所述折疊片(55)遠離插滑板(54)的一端與外接倉(53)固定連接，所述插滑板(54)的外側固定連接有內推板(56)。

2.根據權利要求1所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述滑柱(34)的外側固定連接有包框(35)，所述滑柱(34)的兩側對稱設置有彈簧(36)，所述彈簧(36)的一端與插塊(31)固定連接，所述彈簧(36)遠離插塊(31)的一端與包框(35)固定連接。

3.根據權利要求2所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述包框(35)的內側固定連接有側滑塊(37)，所述側滑塊(37)對稱設置在滑柱(34)的兩側，所述彈簧(36)設置在滑柱(34)和側滑塊(37)之間的位置。

4.根據權利要求3所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述側滑塊(37)滑動安裝在插塊(31)的內部，所述插塊(31)的底部開設有底孔(38)，所述底孔(38)設置在側滑塊(37)的正下方。

5.根據權利要求1所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述緩沖器(24)包括折框(241)，所述折框(241)的底端固定連接有頂墊(242)，所述頂墊(242)的底部與中心柱(52)固定連接，所述頂墊(242)的頂部固定連接有撐塊(243)，所述撐塊(243)的外側套設有加熱絲(244)，所述撐塊(243)的內側固定連接有外接板(245)。

6.根據權利要求5所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述外接板(245)的遠離撐塊(243)的一端固定連接有連塊(246)，所述連塊(246)的底部固定連接有韌性板(247)，所述連塊(246)的頂部固定連接有卡架(248)。

7.根據權利要求6所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述卡架(248)的外側開設有滑槽(249)，所述滑槽(249)的內部滑動安裝有滑塊(240)，所述滑塊(240)遠離滑槽(249)的一端固定連接有緩沖塊(2401)。

8.根據權利要求1所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述調節器(6)包括底盤(61)，所述底盤(61)頂部的中心處與絞龍片(51)固定連接，所述底盤(61)的頂部固定連接有移板(69)，所述移板(69)的外側滑動連接在套殼(4)的內側。

9.根據權利要求8所述的一種線路板電鍍錫缸廢水凈化裝置，其特征在于：所述套殼(4)的外側固定連接有連條(62)，所述連條(62)遠離套殼(4)的一端固定連接有底框(63)，所述底框(63)的內側固定連接有限位環(68)。

10.一種用于抗疲勞金屬表面除銹方法，其特征在于：包括以下步驟：步驟一、雜質篩除，通過將電磁條(12)插入到引流板(13)上，隨后再將電磁條(12)通上電，這時電磁條(12)本身就會產生磁性，因為是與線路板有關聯的廢水，所以廢水中會存在一些不溶于水且?guī)в幸欢ù判缘碾s質，這時固定在引流板(13)另一端上的粗篩網(15)就會將不含磁性、不溶于水且顆粒較大的雜質進行篩除；步驟二、溫度控制，通過套殼(4)內部的溫度過高，使得氣袋(32)鼓起的時候，固定在氣袋(32)另一側上的推條(33)就會將與之連接的滑柱(34)向外推，其中滑柱(34)是通過包框(35)與側滑塊(37)固定連接的，因此側滑塊(37)以及包框(35)就會擺脫彈簧(36)的壓縮發生向外移動，隨后底孔(38)就會打開；步驟三、試劑添加，隨著廢水對內推板(56)的撞擊，使得原本被插滑板(54)堵住的外接倉(53)就會與套殼(4)相連通，這時裝在外接倉(53)內部的氧化劑就會與廢水中的錫反應產生沉淀物和氣體；步驟四、水流調控，當廢水過多并在絞龍片(51)上發生堆積時，使得絞龍片(51)就會沿著中心柱(52)向下壓縮滑落，因為絞龍片(51)的底部是與底盤(61)固定連接的，并且底盤(61)又是與移板(69)相連接的，同時移板(69)是滑動安裝在套殼(4)內壁上的，最終底盤(61)就會下移到內框(65)上，同時將內框(65)底部的大圓孔所堵住。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：一種線路板電鍍錫缸廢水凈化裝置，包括初篩器、細篩器、溫控器和套殼，所述初篩器的底部與套殼的頂部固定安裝，所述溫控器套設在套殼的外側，所述細篩器的外側與初篩器固定連接，所述細篩器的底部固定連接有注料器，所述注料器固定安裝在套殼的內部，所述套殼的底部固定連接有調節器；

所述初篩器包括擴張環，所述擴張環的內側固定連接有電磁條，所述電磁條的外側滑動安裝有引流板，所述引流板的底部固定連接有浮板，所述浮板的底部與套殼固定連接，所述引流板的內側固定連接有粗篩網，所述粗篩網的底部與浮板固定連接，所述浮板的內側與細篩器固定連接；因為是與線路板有關聯的廢水，所以廢水中會存在一些不溶于水且?guī)в幸欢ù判缘碾s質，因此電磁條則起到對該雜質的吸附作用，而固定在引流板另一端上的粗篩網則起到對不含磁性、不溶于水且顆粒較大的雜質進行過濾的作用。

所述細篩器包括細篩網，所述細篩網的外側與浮板固定連接，所述細篩網的頂部固定連接有環框，所述環框的頂部固定連接有頂罩，所述細篩網的下方設置有緩沖器，所述緩沖器固定安裝在注料器的頂部；通過初篩器的廢水就會繼續流入到細篩網上，而細篩網起到對不含磁性、不溶于水且顆粒較小的雜質進行過濾的作用，同理固定在細篩網頂部的環框也起到相同的作用，而固定在環框頂部的頂罩則起到對廢水的牽引作用。

所述溫控器包括插塊，所述插塊套設在套殼的外側，所述插塊處于套殼內部的中心端固定連接有氣袋，所述氣袋的外側固定連接有推條，所述推條遠離氣袋的一端固定連接有滑柱，所述滑柱的外側滑動安裝在插塊的內部；

所述注料器包括中心柱，所述中心柱的底部與調節器固定連接，所述中心柱的頂部與緩沖器固定連接，所述中心柱的外側滑動安裝有絞龍片，所述絞龍片遠離中心柱的一端與套殼固定連接，所述套殼的外側固定連接有外接倉，所述外接倉的內部滑動安裝有插滑板，所述插滑板的端面固定連接有折疊片，所述折疊片遠離插滑板的一端與外接倉固定連接，所述插滑板的外側固定連接有內推板。折疊片的另一端是與外接倉固定連接的，同時折疊片是可折疊的。因此原本被插滑板堵住的外接倉就會與套殼相連通，這時裝在外接倉內部的氧化劑就會與廢水中的錫反應產生沉淀物和氣體，以起到將廢水中的錫元素通過宏觀視角進行提取的作用。

優選的，所述滑柱的外側固定連接有包框，所述滑柱的兩側對稱設置有彈簧，所述彈簧的一端與插塊固定連接，所述彈簧遠離插塊的一端與包框固定連接。

優選的，所述包框的內側固定連接有側滑塊，所述側滑塊對稱設置在滑柱的兩側，所述彈簧設置在滑柱和側滑塊之間的位置。

優選的，所述側滑塊滑動安裝在插塊的內部，所述插塊的底部開設有底孔，所述底孔設置在側滑塊的正下方。側滑塊原本是將底孔所堵住的但是的隨著側滑塊的外移，使得底孔打開，這時套殼與外界就會相連通從而形成溫差，從而起到降低套殼內部溫度的作用，而當套殼內部的溫度恢復后，整個溫控器就會恢復最初狀態。

優選的，所述緩沖器包括折框，所述折框的底端固定連接有頂墊，所述頂墊的底部與中心柱固定連接，所述頂墊的頂部固定連接有撐塊，所述撐塊的外側套設有加熱絲，所述撐塊的內側固定連接有外接板。啟動加熱絲，使其對廢水進行加熱，另外上述降低廢水流速還起到增大加熱絲對廢水加熱速率的作用，同時加熱能起到加快廢水與后續試劑反應速率的作用。

優選的，所述外接板的遠離撐塊的一端固定連接有連塊，所述連塊的底部固定連接有韌性板，所述連塊的頂部固定連接有卡架。

優選的，所述卡架的外側開設有滑槽，所述滑槽的內部滑動安裝有滑塊，所述滑塊遠離滑槽的一端固定連接有緩沖塊。緩沖塊的外側是與滑塊固定連接，且滑塊是滑動安裝在滑槽內部的，另外滑槽的是自上而下往里凹陷呈斜線狀的，因此原本被五塊緩沖塊所堵住的口子，就會隨著它的向下移動從而產生五個口子，因此廢水就能緩慢向下流動，以起到降低廢水流速，防止廢水下流速度過快迸濺到處都是的作用。

優選的，所述調節器包括底盤，所述底盤頂部的中心處與絞龍片固定連接，所述底盤的頂部固定連接有移板，所述移板的外側滑動連接在套殼的內側。

優選的，所述套殼的外側固定連接有連條，所述連條遠離套殼的一端固定連接有底框，所述底框的內側固定連接有限位環。

優選的，所述連條的內部固定連接有復原條，所述復原條遠離連條的一端固定連接有內框，所述內框與套殼底部相接觸的表面開設有頂孔，所述內框的外側開設有環孔。移板是滑動安裝在套殼內壁上的，最終底盤就會下移到內框上，同時將內框底部的大圓孔所堵住，其中大圓孔起到將廢水向下流出的作用，隨著大圓孔的堵住，使得水流只能從環孔流出，以起到將廢水進行緩流并增大與氧化劑之間反應時間的作用。

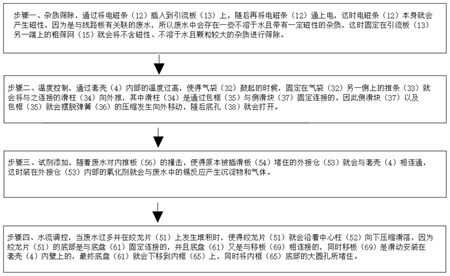

一種用于抗疲勞金屬表面除銹方法，包括以下步驟：

步驟一、雜質篩除，通過將電磁條插入到引流板上，隨后再將電磁條通上電，這時電磁條本身就會產生磁性，因為是與線路板有關聯的廢水，所以廢水中會存在一些不溶于水且?guī)в幸欢ù判缘碾s質，這時固定在引流板另一端上的粗篩網就會將不含磁性、不溶于水且顆粒較大的雜質進行篩除；

步驟二、溫度控制，通過套殼內部的溫度過高，使得氣袋鼓起的時候，固定在氣袋另一側上的推條就會將與之連接的滑柱向外推，其中滑柱是通過包框與側滑塊固定連接的，因此側滑塊以及包框就會擺脫彈簧的壓縮發生向外移動，隨后底孔就會打開；

步驟三、試劑添加，隨著廢水對內推板的撞擊，使得原本被插滑板堵住的外接倉就會與套殼相連通，這時裝在外接倉內部的氧化劑就會與廢水中的錫反應產生沉淀物和氣體；

步驟四、水流調控，當廢水過多并在絞龍片上發生堆積時，使得絞龍片就會沿著中心柱向下壓縮滑落，因為絞龍片的底部是與底盤固定連接的，并且底盤又是與移板相連接的，同時移板是滑動安裝在套殼內壁上的，最終底盤就會下移到內框上，同時將內框底部的大圓孔所堵住。

本發明提供了一種線路板電鍍錫缸廢水凈化裝置及凈化方法。具備以下有益效果：

一、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過是與線路板有關聯的廢水，所以廢水中會存在一些不溶于水且?guī)в幸欢ù判缘碾s質，因此電磁條則起到對該雜質的吸附作用，而固定在引流板另一端上的粗篩網則起到對不含磁性、不溶于水且顆粒較大的雜質進行過濾的作用。

二、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過滑塊是滑動安裝在滑槽內部的，另外滑槽的是自上而下往里凹陷呈斜線狀的，因此原本被五塊緩沖塊所堵住的口子，就會隨著它的向下移動從而產生五個口子，因此廢水就能緩慢向下流動，以起到降低廢水流速，防止廢水下流速度過快迸濺到處都是的作用。

三、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過側滑塊原本是將底孔所堵住的但是的隨著側滑塊的外移，使得底孔打開，這時套殼與外界就會相連通從而形成溫差，從而起到降低套殼內部溫度的作用，而當套殼內部的溫度恢復后，整個溫控器就會恢復最初狀態。

四、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過插滑板的端面是與折疊片相連接，且折疊片的另一端是與外接倉固定連接的，同時折疊片是可折疊的。因此原本被插滑板堵住的外接倉就會與套殼相連通，這時裝在外接倉內部的氧化劑就會與廢水中的錫反應產生沉淀物和氣體，以起到將廢水中的錫元素通過宏觀視角進行提取的作用。

五、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過移板是滑動安裝在套殼內壁上的，最終底盤就會下移到內框上，同時將內框底部的大圓孔所堵住，其中大圓孔起到將廢水向下流出的作用，隨著大圓孔的堵住，使得水流只能從環孔流出，以起到將廢水進行緩流并增大與氧化劑之間反應時間的作用。

六、該線路板電鍍錫缸廢水凈化裝置及凈化方法，通過原本被復原條拉扯的底盤就會分別沿著套殼的外側以及底框的內側向下移動，因為底盤與套殼底部相接觸的面開設有頂孔，這時頂孔就會打開從而起到泄流的作用。另外固定在底框內側上的限位環起到對內框下移的位置限制作用。

（發明人：黃海鋒;肖蓮媛;鄧小俊;鄧一桂）
