公布日：2023.08.29
申請日：2023.06.25
分類號：C02F1/00(2023.01)I;B01D29/96(2006.01)I
摘要
本發明提供了一種發電廠含煤廢水自動處理設備，包括廢水處理箱，所述廢水處理箱頂端一側設有清理組件，所述清理組件包括位于廢水處理箱頂端一側設有的O型擋板，所述O型擋板內側設有收集桶，所述收集桶頂端兩側均設有手提桿，所述收集桶兩側均設有滑桿，所述收集桶底端固定設有過濾網，所述O型擋板內側兩端均開設有滑槽，通過設有的O型擋板、收集桶和過濾網配合使用可將廢水與殘?jiān)M(jìn)行分離，達到分離效果，通過收集桶、手提桿、滑桿和滑槽配合使用可將收集桶取下對過濾網上的殘?jiān)M(jìn)行清理，達到清理效果，防止殘?jiān)鼩埩粼趶U水中，導致凈化不夠徹底，造成二次污染。
權利要求書
1.一種發電廠含煤廢水自動處理設備，包括廢水處理箱(1)，其特征在于：所述廢水處理箱(1)頂端一側設有清理組件(3)，所述清理組件(3)包括位于廢水處理箱(1)頂端一側設有的O型擋板(301)，所述O型擋板(301)內側設有收集桶(302)，所述收集桶(302)頂端兩側均設有手提桿(303)，所述收集桶(302)兩側均設有滑桿(304)，所述收集桶(302)底端固定設有過濾網(305)，所述O型擋板(301)內側兩端均開設有滑槽(306)。
2.根據權利要求1所述的一種發電廠含煤廢水自動處理設備，其特征在于：所述收集桶(302)通過兩側設有的滑桿(304)與O型擋板(301)內側兩端開設有滑槽(306)滑動連接。
3.根據權利要求1所述的一種發電廠含煤廢水自動處理設備，其特征在于：所述O型擋板(301)內側底端與廢水處理箱(1)內部連通。
4.根據權利要求1所述的一種發電廠含煤廢水自動處理設備，其特征在于：所述廢水處理箱(1)頂端設有保護箱(2)，所述保護箱(2)內部設有轉動電機(201)，所述廢水處理箱(1)內部頂端設有轉桿(202)，所述轉桿(202)上設有若干個攪拌葉(203)。
5.根據權利要求4所述的一種發電廠含煤廢水自動處理設備，其特征在于：所述轉動電機(201)輸出端與轉桿(202)輸入端固定連接。

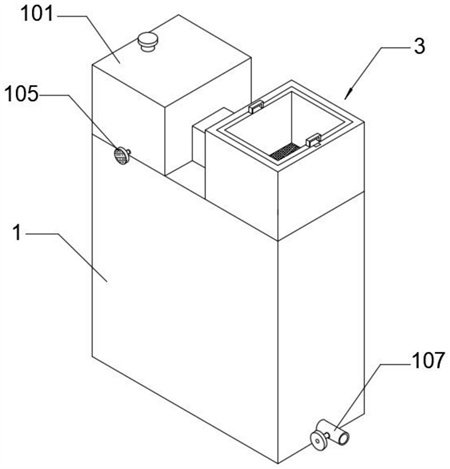

6.根據權利要求1所述的一種發電廠含煤廢水自動處理設備，其特征在于：所述廢水處理箱(1)頂端遠離清理組件(3)一端設有藥劑儲存箱(101)，所述藥劑儲存箱(101)頂端開設有進藥口(102)，所述進藥口(102)頂端設有密封帽(103)，所述藥劑儲存箱(101)與廢水處理箱(1)內部連通處設有排藥管(104)，所述藥劑儲存箱(101)前端位于排藥管(104)上設有控制閥(105)，所述廢水處理箱(1)內部底端設有斜板(106)，所述廢水處理箱(1)內部一側設有排水管(107)，所述排水管(107)上設有排水閥(108)。
發明內容
本發明主要提供了一種發電廠含煤廢水自動處理設備，用以解決上述背景技術中提出的技術問題。
本發明解決上述技術問題采用的技術方案為：
一種發電廠含煤廢水自動處理設備，包括廢水處理箱，所述廢水處理箱頂端一側設有清理組件，所述清理組件包括位于廢水處理箱頂端一側設有的O型擋板，所述O型擋板內側設有收集桶，所述收集桶頂端兩側均設有手提桿，所述收集桶兩側均設有滑桿，所述收集桶底端固定設有過濾網，所述O型擋板內側兩端均開設有滑槽。
進一步的，所述收集桶通過兩側設有的滑桿與O型擋板內側兩端開設有滑槽滑動連接。
進一步的，所述O型擋板內側底端與廢水處理箱內部連通。
進一步的，所述廢水處理箱頂端設有保護箱，所述保護箱內部設有轉動電機，所述廢水處理箱內部頂端設有轉桿，所述轉桿上設有若干個攪拌葉。
進一步的，所述轉動電機輸出端與轉桿輸入端固定連接。
進一步的，所述廢水處理箱頂端遠離清理組件一端設有藥劑儲存箱，所述藥劑儲存箱頂端開設有進藥口，所述進藥口頂端設有密封帽，所述藥劑儲存箱與廢水處理箱內部連通處設有排藥管，所述藥劑儲存箱前端位于排藥管上設有控制閥，所述廢水處理箱內部底端設有斜板，所述廢水處理箱內部一側設有排水管，所述排水管上設有排水閥。
與現有技術相比，本發明的有益效果為：
本發明通過設有的O型擋板、收集桶和過濾網配合使用可將廢水與殘?jiān)M(jìn)行分離，達到分離效果，通過收集桶、手提桿、滑桿和滑槽配合使用可將收集桶取下對過濾網上的殘?jiān)M(jìn)行清理，達到清理效果，防止殘?jiān)鼩埩粼趶U水中，導致凈化不夠徹底，造成二次污染。
（發明人：王剛;楊光;張厚昌;周藝蓉;陸航;李楊;王志浩）
