公布日：2024.12.31
申請日：2024.10.22
分類號：C02F1/00(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本發明涉及廢水處理技術領域，公開了一種基于脫氮除磷技術的廢水處理裝置，本發明解決了現有基于脫氮除磷技術的廢水處理裝置濾網防堵以及出料管的疏通效果欠佳的問題。本發明通過集成高效的過濾、自動清理與混合，顯著提升了廢水處理的效率與效果，濾板有效阻隔大顆粒物，微型馬達驅動的刮板與釘輥組合確保濾板表面及濾孔持續暢通，避免堵塞，藥劑與污水混合均勻，快速實現脫氮除磷，出料管內的螺旋件促進順暢排料并防止堵塞，同時附帶刷子與刮塊自動清理內壁污垢，維護了系統的長期穩定運行，提高了廢水處理的自動化程度，降低了維護成本，并符合環保要求。
權利要求書

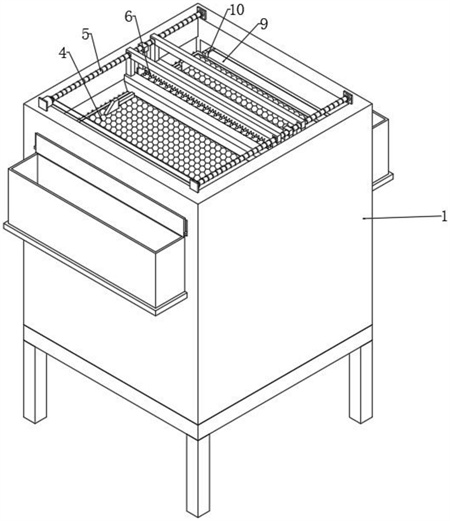

1.一種基于脫氮除磷技術的廢水處理裝置，包括外殼(1)以及設置在外殼(1)內部的濾板(4)，其特征在于：所述外殼(1)的頂端設置有用于濾板(4)表面雜物處理的清理結構(5)；清理結構(5)包括設置在外殼(1)頂端的微型馬達(52)，設置在微型馬達(52)輸出端的絲桿(54)，絲桿(54)的表面螺紋連接有移動塊(55)，移動塊(55)的一側設置有刮板(56)；所述絲桿(54)的一側設置有用于濾板(4)濾孔疏通的防堵結構(6)，防堵結構(6)包括螺紋連接在絲桿(54)表面的活動塊(62)，活動塊(62)的底端設置連接板(63)，連接板(63)的兩側轉動連接有轉軸(64)，轉軸(64)一側設置有釘輥(65)，釘輥(65)表面等間距分布有若干釘頭，相鄰釘頭的間距等于濾孔的間距，釘輥(65)用于對濾孔堵塞的雜物抵出；所述外殼(1)的一側連接有出料管(7)，出料管(7)的內部轉動連接有用于防堵的疏通結構(8)，疏通結構(8)包括設置在電機(2)輸出端垂直驅動的錐齒輪組，錐齒輪組的一側設置有轉桿(84)，轉桿(84)的表面設置有用于穩定出料的螺旋件(85)，螺旋件(85)的外圈設置有用于對出料管(7)內壁污垢清理刮除的刷子(86)和刮塊(87)。
2.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的底端設置有電機(2)，電機(2)的輸出端貫穿于外殼(1)底面開設的桿槽，電機(2)的輸出端設置有混合桿(3)。
3.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述絲桿(54)關于外殼(1)對稱分布有兩組，其中一組所述絲桿(54)與微型馬達(52)的輸出端相連接，兩組所述絲桿(54)通過表面套接的皮帶(53)同步傳動。
4.根據權利要求3所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的頂端設置有固定板(51)，固定板(51)設置有四組，其中一組所述固定板(51)用于微型馬達(52)固定，其它三組所述固定板(51)均與絲桿(54)轉動連接。
5.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述轉軸(64)的一端設置有齒輪(66)，所述外殼(1)的內壁開設有凹槽(61)，齒條(67)固定在凹槽(61)內部，齒輪(66)與齒條(67)相嚙合。
6.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述釘輥(65)的長度與濾板(4)的寬度相等。
7.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述釘輥(65)的兩側均分布有刮板(56)，兩組所述刮板(56)用于將濾網表面的雜物推出外殼(1)外部。
8.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述疏通結構(8)包括設置在外殼(1)內壁的定位板(83)，定位板(83)轉桿(84)轉動連接，轉桿(84)的一端設置有錐齒輪二(82)，疏通結構(8)還包括設置在電機(2)輸出端表面的錐齒輪一(81)，錐齒輪一(81)與錐齒輪二(82)相嚙合。
9.根據權利要求8所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述刷子(86)和刮塊(87)等間距設置有多組，多組所述刷子(86)和刮塊(87)均錯位分布。
10.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的表面開設有開口(10)，所述的一側設置有推開結構(9)，推開結構(9)包括設置在刮板(56)一側的推動板(91)，推動板(91)的一端呈斜面，所述推開結構(9)還包括開設在外殼(1)表面的滑槽(96)，滑槽(96)的內部滑動連接有滑塊(94)，滑塊(94)的一端設置有彈簧(95),彈簧(95)遠離滑塊(94)的一端與滑槽(96)相連接，滑塊(94)的一側設置有用于擋住開口(10)的擋板(93)，擋板(93)的尺寸大于開口(10)的尺寸，擋板(93)的底端呈斜面，擋板(93)靠近刮板(56)的一側設置有從動板(92)，從動板(92)靠近推動板(91)的一端呈斜面，推動板(91)的斜面與從動板(92)的斜面相契合。
1.一種基于脫氮除磷技術的廢水處理裝置，包括外殼(1)以及設置在外殼(1)內部的濾板(4)，其特征在于：所述外殼(1)的頂端設置有用于濾板(4)表面雜物處理的清理結構(5)；清理結構(5)包括設置在外殼(1)頂端的微型馬達(52)，設置在微型馬達(52)輸出端的絲桿(54)，絲桿(54)的表面螺紋連接有移動塊(55)，移動塊(55)的一側設置有刮板(56)；所述絲桿(54)的一側設置有用于濾板(4)濾孔疏通的防堵結構(6)，防堵結構(6)包括螺紋連接在絲桿(54)表面的活動塊(62)，活動塊(62)的底端設置連接板(63)，連接板(63)的兩側轉動連接有轉軸(64)，轉軸(64)一側設置有釘輥(65)，釘輥(65)表面等間距分布有若干釘頭，相鄰釘頭的間距等于濾孔的間距，釘輥(65)用于對濾孔堵塞的雜物抵出；所述外殼(1)的一側連接有出料管(7)，出料管(7)的內部轉動連接有用于防堵的疏通結構(8)，疏通結構(8)包括設置在電機(2)輸出端垂直驅動的錐齒輪組，錐齒輪組的一側設置有轉桿(84)，轉桿(84)的表面設置有用于穩定出料的螺旋件(85)，螺旋件(85)的外圈設置有用于對出料管(7)內壁污垢清理刮除的刷子(86)和刮塊(87)。
2.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的底端設置有電機(2)，電機(2)的輸出端貫穿于外殼(1)底面開設的桿槽，電機(2)的輸出端設置有混合桿(3)。
3.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述絲桿(54)關于外殼(1)對稱分布有兩組，其中一組所述絲桿(54)與微型馬達(52)的輸出端相連接，兩組所述絲桿(54)通過表面套接的皮帶(53)同步傳動。
4.根據權利要求3所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的頂端設置有固定板(51)，固定板(51)設置有四組，其中一組所述固定板(51)用于微型馬達(52)固定，其它三組所述固定板(51)均與絲桿(54)轉動連接。
5.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述轉軸(64)的一端設置有齒輪(66)，所述外殼(1)的內壁開設有凹槽(61)，齒條(67)固定在凹槽(61)內部，齒輪(66)與齒條(67)相嚙合。
6.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述釘輥(65)的長度與濾板(4)的寬度相等。
7.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述釘輥(65)的兩側均分布有刮板(56)，兩組所述刮板(56)用于將濾網表面的雜物推出外殼(1)外部。
8.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述疏通結構(8)包括設置在外殼(1)內壁的定位板(83)，定位板(83)轉桿(84)轉動連接，轉桿(84)的一端設置有錐齒輪二(82)，疏通結構(8)還包括設置在電機(2)輸出端表面的錐齒輪一(81)，錐齒輪一(81)與錐齒輪二(82)相嚙合。
9.根據權利要求8所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述刷子(86)和刮塊(87)等間距設置有多組，多組所述刷子(86)和刮塊(87)均錯位分布。
10.根據權利要求1所述的一種基于脫氮除磷技術的廢水處理裝置，其特征在于：所述外殼(1)的表面開設有開口(10)，所述的一側設置有推開結構(9)，推開結構(9)包括設置在刮板(56)一側的推動板(91)，推動板(91)的一端呈斜面，所述推開結構(9)還包括開設在外殼(1)表面的滑槽(96)，滑槽(96)的內部滑動連接有滑塊(94)，滑塊(94)的一端設置有彈簧(95),彈簧(95)遠離滑塊(94)的一端與滑槽(96)相連接，滑塊(94)的一側設置有用于擋住開口(10)的擋板(93)，擋板(93)的尺寸大于開口(10)的尺寸，擋板(93)的底端呈斜面，擋板(93)靠近刮板(56)的一側設置有從動板(92)，從動板(92)靠近推動板(91)的一端呈斜面，推動板(91)的斜面與從動板(92)的斜面相契合。
（發明人：湯陽澤;徐軍;姚澤華;胡熒斌;郭雨菲）
