公布日：2023.09.19

申請日：2023.08.28

分類號：C02F9/00(2023.01)I;B01F27/192(2022.01)I;B01F27/2322(2022.01)I;B01F27/706(2022.01)I;B01F27/721(2022.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;

C02F1/60(2023.01)N;C02F1/50(2023.01)N;C02F103/00(2006.01)N

摘要

一種分離式多功能醫療廢水處理設備，涉及實驗室廢水處理技術領域，包括水平固定設置的處理外筒和水平轉動設置的處理內筒，處理外筒套設于處理內筒的外側，處理內筒內設有滑動壓濾組件，處理外筒的下方設有混合處理箱，混合處理箱內設有攪動混合組件，處理外筒的上端固接有進料箱；滑動壓濾組件包括兩塊對稱設置的壓濾板，壓濾板緊貼處理內筒的內周壁滑動；處理外筒的中端下部開設有壓濾口，壓濾口內固定有半圓弧形的濾網。本發明解決了傳統技術中的廢水處理裝置對醫療廢水進行處理時，存在的濾網濾過性差導致的過濾效率低、各種處理劑與醫療廢水反應不充分導致處理不徹底以及留存在處理裝置內的固體雜質和沉淀物不便于清理的問題。

權利要求書

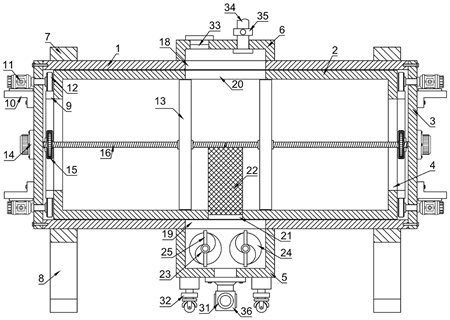

1.一種分離式多功能醫療廢水處理設備，其特征在于：包括水平固定設置的處理外筒（1）和水平轉動設置的處理內筒（2），所述處理外筒（1）套設于所述處理內筒（2）的外側，所述處理外筒（1）的內壁緊貼所述處理內筒（2）的外壁設置，所述處理外筒（1）為兩端開口的圓柱筒，所述處理外筒（1）的兩端開口處分別固接有可拆卸的封閉端蓋（3），所述處理內筒（2）為兩端封閉的圓柱筒，所述處理內筒（2）的每個封閉端面上分別開設有轉動避讓口（4），所述處理內筒（2）內設有滑動壓濾組件，所述處理外筒（1）的下方設有混合處理箱（5），所述混合處理箱（5）內設有攪動混合組件，所述處理外筒（1）的上端固接有進料箱（6）；所述滑動壓濾組件包括兩塊對稱設置的壓濾板（13），所述壓濾板（13）為豎向設置的圓形板，所述壓濾板（13）的外圓面緊貼所述處理內筒（2）的內周壁滑動；所述處理外筒（1）的中部上端開設有進料口（18），所述處理外筒（1）通過所述進料口（18）與所述進料箱（6）相連通，所述處理外筒（1）的中部下端開設有與所述進料口（18）對稱的轉料口（19），所述處理外筒（1）通過所述轉料口（19）與所述混合處理箱（5）相連通；所述處理內筒（2）的中部上端開設有與所述進料口（18）相對的連通口（20），所述處理內筒（2）的中端下部開設有壓濾口（21），所述壓濾口（21）內固定有半圓弧形的濾網（22）；所述攪動混合組件包括兩根對稱設置的攪拌軸（23），兩根所述攪拌軸（23）沿縱向轉動安裝在所述混合處理箱（5）的相對內壁上，每根所述攪拌軸（23）的周壁上分別固接有沿縱向延伸的螺旋輸送葉片（24），每根所述攪拌軸（23）上還固接有若干塊攪拌板（25），若干塊所述攪拌板（25）沿所述攪拌軸（23）的軸向等間距設置；所述混合處理箱（5）的下表面固接有若干個移動滾輪（32），移動滾輪（32）的設置，使得混合處理箱（5）可整體緊貼處理外筒（1）橫向滑動，從而使轉料口（19）完全露出。

2.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：每個所述封閉端蓋（3）的外端面中心處分別固接有滑動驅動電機（14），所述滑動驅動電機（14）的輸出軸末端穿過所述封閉端蓋（3）并固接有傳動主齒輪（15）；每個所述封閉端蓋（3）的內側端面上分別轉動安裝有兩根水平對稱的驅動螺紋桿（16），橫向相對的兩根所述驅動螺紋桿（16）的末端轉動對接，每根所述驅動螺紋桿（16）靠近所述封閉端蓋（3）一端的外周壁上分別固接有傳動副齒輪（17），所述傳動副齒輪（17）與所述傳動主齒輪（15）之間嚙合傳動。

3.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述處理內筒（2）的外側端面上固接有傳動環（9），每個所述封閉端蓋（3）的外端面上分別固接有兩個上下對稱的直角安裝座（10），每個所述直角安裝座（10）上分別固接有水平的傳動驅動電機（11），所述傳動驅動電機（11）的輸出軸穿過所述封閉端蓋（3）并延伸至所述處理外筒（1）和所述處理內筒（2）之間，所述傳動驅動電機（11）的輸出軸末端固接有豎向的傳動輪（12），所述傳動輪（12）與所述傳動環（9）之間抵觸傳動。

4.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述混合處理箱（5）的縱向外壁上對應每根所述攪拌軸（23）分別固接有水平的支撐板（26），每塊所述支撐板（26）的上表面分別固接有攪拌驅動電機（27），所述攪拌驅動電機（27）的輸出軸末端穿過所述混合處理箱（5）的側壁并同軸固接至對應的所述攪拌軸（23）的側端面，兩個所述攪拌驅動電機（27）分設于所述混合處理箱（5）的兩側。

5.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述混合處理箱（5）的每個縱向外壁上分別開設有側向加料口（28），每個所述側向加料口（28）分別正對設置于所述攪拌軸（23）的上方，所述側向加料口（28）內分別固接有傾斜料斗（29），所述傾斜料斗（29）的末端延伸至所述混合處理箱（5）內。

6.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述混合處理箱（5）的下表面中心處開設有排水口（30），所述排水口（30）外側設有排水管（31），所述排水管（31）上設有止通閥（36）。

7.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述進料箱（6）的上端面開設有藥劑添加口（33），所述藥劑添加口（33）的一側設有進水管（34），所述進水管（34）的下端穿過所述進料箱（6）的上箱壁并延伸至其內部，所述進水管（34）上設有電控閥門（35）。

8.根據權利要求1所述的一種分離式多功能醫療廢水處理設備，其特征在于：所述處理外筒（1）靠近兩端處的外周壁上固接有兩個對稱的方形支撐框（7），每個所述方形支撐框（7）的下端分別固接有豎向的支撐腳架（8）。

發明內容

針對現有技術中的缺陷，本發明提供一種分離式多功能醫療廢水處理設備，用以解決傳統技術中的廢水處理裝置對醫療廢水進行處理時，存在的濾網濾過性差導致的過濾效率低、各種處理劑與醫療廢水反應不充分導致處理不徹底以及留存在處理裝置內的固體雜質和沉淀物不便于清理的問題。

為實現上述目的，本發明提供如下技術方案：

一種分離式多功能醫療廢水處理設備，包括水平固定設置的處理外筒和水平轉動設置的處理內筒，所述處理外筒套設于所述處理內筒的外側，所述處理外筒的內壁緊貼所述處理內筒的外壁設置，所述處理外筒為兩端開口的圓柱筒，所述處理外筒的兩端開口處分別固接有可拆卸的封閉端蓋，所述處理內筒為兩端封閉的圓柱筒，所述處理內筒的每個封閉端面上分別開設有轉動避讓口，所述處理內筒內設有滑動壓濾組件，所述處理外筒的下方設有混合處理箱，所述混合處理箱內設有攪動混合組件，所述處理外筒的上端固接有進料箱。

作為一種優化的方案，所述滑動壓濾組件包括兩塊對稱設置的壓濾板，所述壓濾板為豎向設置的圓形板，所述壓濾板的外圓面緊貼所述處理內筒的內周壁滑動。

作為一種優化的方案，所述處理外筒的中部上端開設有進料口，所述處理外筒通過所述進料口與所述進料箱相連通，所述處理外筒的中部下端開設有與所述進料口對稱的轉料口，所述處理外筒通過所述轉料口與所述混合處理箱相連通。

作為一種優化的方案，所述處理內筒的中部上端開設有與所述進料口相對的連通口，所述處理內筒的中端下部開設有壓濾口，所述壓濾口內固定有半圓弧形的濾網。

作為一種優化的方案，所述攪動混合組件包括兩根對稱設置的攪拌軸，兩根所述攪拌軸沿縱向轉動安裝在所述混合處理箱的相對內壁上，每根所述攪拌軸的周壁上分別固接有沿縱向延伸的螺旋輸送葉片，每根所述攪拌軸上還固接有若干塊攪拌板，若干塊所述攪拌板沿所述攪拌軸的軸向等間距設置。

作為一種優化的方案，所述混合處理箱的下表面固接有若干個移動滾輪，移動滾輪的設置，使得混合處理箱整體緊貼處理外筒橫向滑動，從而使轉料口完全露出。

作為一種優化的方案，每個所述封閉端蓋的外端面中心處分別固接有滑動驅動電機，所述滑動驅動電機的輸出軸末端穿過所述封閉端蓋并固接有傳動主齒輪。

作為一種優化的方案，每個所述封閉端蓋的內側端面上分別轉動安裝有兩根水平對稱的驅動螺紋桿，橫向相對的兩根所述驅動螺紋桿的末端轉動對接，每根所述驅動螺紋桿靠近所述封閉端蓋一端的外周壁上分別固接有傳動副齒輪，所述傳動副齒輪與所述傳動主齒輪之間嚙合傳動。

作為一種優化的方案，所述處理內筒的外側端面上固接有傳動環，每個所述封閉端蓋的外端面上分別固接有兩個上下對稱的直角安裝座，每個所述直角安裝座上分別固接有水平的傳動驅動電機，所述傳動驅動電機的輸出軸穿過所述封閉端蓋并延伸至所述處理外筒和所述處理內筒之間，所述傳動驅動電機的輸出軸末端固接有豎向的傳動輪，所述傳動輪與所述傳動環之間抵觸傳動。

作為一種優化的方案，所述混合處理箱的縱向外壁上對應每根所述攪拌軸分別固接有水平的支撐板，每塊所述支撐板的上表面分別固接有攪拌驅動電機，所述攪拌驅動電機的輸出軸末端穿過所述混合處理箱的側壁并同軸固接至對應的所述攪拌軸的側端面，兩個所述攪拌驅動電機分設于所述混合處理箱的兩側。

作為一種優化的方案，所述混合處理箱的每個縱向外壁上分別開設有側向加料口，每個所述側向加料口分別正對設置于所述攪拌軸的上方，所述側向加料口內分別固接有傾斜料斗，所述傾斜料斗的末端延伸至所述混合處理箱內。

作為一種優化的方案，所述混合處理箱的下表面中心處開設有排水口，所述排水口外側設有排水管，所述排水管上設有止通閥。

作為一種優化的方案，所述進料箱的上端面開設有藥劑添加口，所述藥劑添加口的一側設有進水管，所述進水管的下端穿過所述進料箱的上箱壁并延伸至其內部，所述進水管上設有電控閥門。

作為一種優化的方案，所述處理外筒靠近兩端處的外周壁上固接有兩個對稱的方形支撐框，每個所述方形支撐框的下端分別固接有豎向的支撐腳架。與現有技術相比，本發明的有益效果是：

本發明中設置的滑動壓濾組件可有效地提高廢水濾過速度。具體來說，本發明中的滑動壓濾組件包括緊貼處理內筒內部設置的兩塊相對的壓濾板，在進行固液分離過濾的過程中，通過兩塊壓濾板的對向滑動來將處理內筒中的醫療廢水中的液體部分從壓濾口壓出，并透過壓濾口內設置的濾網，從而高效快速地完成廢水的分離過濾過程。

本發明中設置了用于加速處理劑和醫療廢水反應的混合處理箱，混合處理箱內設置的攪動混合組件可實現通過轉動攪拌，來促進處理劑和醫療廢水的接觸反應的效果。具體來說，攪動混合組件包括兩根對稱設置的攪拌軸，攪拌軸上固接有螺旋輸送葉片，在使用過程中，分別啟動兩個攪拌驅動電機，攪拌驅動電機控制兩根攪拌軸沿相反的方向轉動，繼而使得螺旋輸送葉片沿對向?qū)⑨t(yī)療廢水進行螺旋輸送，加快廢水在混合處理箱內的循環流動，同時，固接在攪拌軸上的若干塊攪拌板又能對廢水和處理劑進行攪拌擾動，加速其混合反應。

本發明中聯動設置的各組件便于處理完成后，對設備內殘存的固體雜質進行清理，具體來說，滑動設置的兩塊壓濾板能夠?qū)φ掣皆谔幚韮?nèi)筒周壁上的附著物進行刮除，并通過滑動將其聚集至處理內筒的中部，而處理內筒則可在傳動驅動電機的控制下進行轉動調節，將原本處于上方，用于過濾過程中進料的連通口轉動至下方，用于清理過程中出料，從而實現功能上的轉換，同時，緊貼處理外筒滑動的中和處理箱在清理過程中移向一側，將轉料口露出，從而使得無需對裝置進行拆卸，即可將其內部殘留的固體雜質完全排出，這種清理方式也最大程度上減小了清潔死角。

（發明人：張霞;王建亮;王磊）
