公布日：2024.03.08

申請日：2024.02.01

分類號：C02F1/40(2023.01)I;C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F1/38(2023.01)I;C02F101/32(2006.01)N

摘要

本發明公開了一種用于石油污水的環保處理裝置及方法，屬于石油污水處理技術領域；包括機體，機體底部?jī)蓚?cè)的前側和后側均設有底座，機體的一側設有連接管，機體正面和背面的頂部均設有水槽，水槽的頂部設有阻攔網，機體一側的底部設有排水管，機體的頂部設有處理結構，機體的內部設有控油結構，所述機體的一側設有控制結構，本發明提供的具有處理結構和控制結構，處理結構可以與控制結構相互配合使用，二者配合起來可以起到對污水進行初步的固液分離以及固態物內部積水離心甩干以及機體內部污水?dāng)嚢杌旌匣瘜W(xué)藥劑和刮板刮開石油等多個控制，可以通過一個電機控制讓機體整體形成若干個功能。

權利要求書

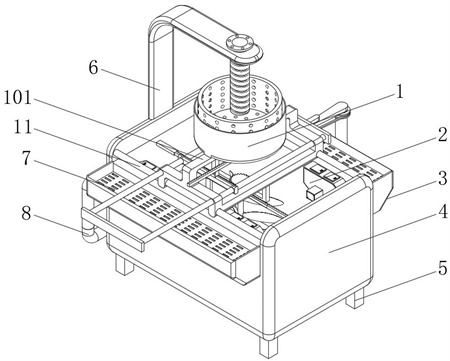

1.一種用于石油污水的環保處理裝置，包括集體（4），其特征在于：所述機體（4）底部?jī)蓚?cè)的前側和后側均設有底座（5），所述機體（4）的一側設有連接管（8），所述機體（4）正面和背面的頂部均設有水槽（3），所述水槽（3）的頂部設有阻攔網（7），所述機體（4）一側的底部設有排水管（10），所述機體（4）的頂部設有處理結構（1），所述機體（4）的內部設有控油結構（2），所述機體（4）的一側設有控制結構（9），所述控制結構（9）可以與處理結構（1）相互配合使用，所述處理結構（1）可以與控油結構（2）相互配合使用；所述處理結構（1）包括固定架（101）、出水管（102）、離心桶（103）、漏筒（104）、活動齒板（105）、滑桿（106）、刮板（107）、控制輪（108）、輔助輪（109）、攪拌葉（110）和固定齒板（111），所述機體（4）內壁兩側頂部的前側和后側均設有移動桿（11），所述移動桿（11）上滑動設有固定架（101），所述固定架（101）可以沿著移動桿（11）橫向水平移動。

2.根據權利要求1所述的一種用于石油污水的環保處理裝置，其特征在于：所述固定架（101）兩側的前側和后側均貫穿有滑桿（106），所述固定架（101）的頂部設有漏筒（104），所述漏筒（104）的底部開設有空槽，所述漏筒（104）的內部設有離心桶（103），所述離心桶（103）的四周均開設有漏水孔，所述漏筒（104）的底部設有控制輪（108）。

3.根據權利要求2所述的一種用于石油污水的環保處理裝置，其特征在于：所述滑桿（106）上設有刮板（107），所述刮板（107）頂部的一側設有活動齒板（105），所述活動齒板（105）與控制輪（108）相嚙合，所述活動齒板（105）可以控制漏筒（104）以與固定架（101）轉動連接處為圓心旋轉。

4.根據權利要求3所述的一種用于石油污水的環保處理裝置，其特征在于：所述固定架（101）的底部設有輔助輪（109），所述輔助輪（109）的底部設有攪拌葉（110），所述機體（4）內壁兩側相對之間設有固定齒板（111），所述固定齒板（111）與輔助輪（109）相嚙合，所述機體（4）一側的頂部設置有支架（6），所述支架（6）底部的一側設有出水管（102），所述出水管（102）的底部延伸至離心桶（103）的內部。

5.根據權利要求1所述的一種用于石油污水的環保處理裝置，其特征在于：所述控制結構（9）包括套筒（901）、控制電機（902）、第二錐齒輪（903）、內桿（904）、第一錐齒輪（905）、從動臂（906）、活動臂（907）和皮帶輪組（908），所述機體（4）背面的底部設有控制電機（902），所述控制電機（902）的一側設有動力輪，所述機體（4）背面的底部還設有連接架，所述連接架的一側設有套筒（901），所述套筒（901）的內部設有內桿（904），所述內桿（904）和套筒（901）的底部分別設有第一錐齒輪（905）和第二錐齒輪（903）。

6.根據權利要求5所述的一種用于石油污水的環保處理裝置，其特征在于：所述第一錐齒輪（905）和第二錐齒輪（903）均與動力輪相嚙合，所述內桿（904）的頂部設有活動臂（907），所述活動臂（907）的底部設有皮帶輪組（908），所述活動臂（907）頂部的一側設有從動臂（906），所述從動臂（906）與皮帶輪組（908）相適配，所述從動臂（906）的底部與滑桿（106）底部的一側相轉動連接。

7.根據權利要求1所述的一種用于石油污水的環保處理裝置，其特征在于：所述控油結構（2）包括活動蓋（201）、殼體（202）、驅動電機（203）、收集板（204）、收納槽（205）、鏟油板（206）、旋轉輪（207）和倒齒（208），所述殼體（202）頂部的兩側均通過合頁鉸接有活動蓋（201），所述殼體（202）背面的一側設有制冷機，所述殼體（202）正面的一側設有驅動電機（203）。8.根據權利要求7所述的一種用于石油污水的環保處理裝置，其特征在于：所述殼體（202）內壁正面的兩側均設有旋轉輪（207），兩個所述旋轉輪（207）的背面通過皮帶相傳動連接，兩個所述旋轉輪（207）分別于制冷機和驅動電機（203）相適配。

9.根據權利要求8所述的一種用于石油污水的環保處理裝置，其特征在于：所述旋轉輪（207）的四周呈圓周陣列狀等距設有收集板（204），所述收集板（204）呈圓弧形，所述殼體（202）內壁頂部的兩側均設有收納槽（205），所述收納槽（205）的一側設有鏟油板（206），所述鏟油板（206）的頂部呈等距設有若干個倒齒（208）。

10.根據權利要求1所述的一種用于石油污水的環保處理裝置的使用方法，其特征在于：包括其操作流程步驟如下：S1：使用者在使用時先將排污管連接到支架（6）頂部的出水管（102）上，連接好后就可以打開排污管將含有石油的污水通過出水管（102）優先排放到離心桶（103）內，污水中如果有較大的固體物會留在離心桶（103）內，液體和石油會順著離心桶（103）上的漏水孔掉落至機體（4）內，再啟動控制電機（902），控制電機（902）會通過動力輪帶動第一錐齒輪（905）和第二錐齒輪（903）旋轉，第二錐齒輪（903）會帶動套筒（901）往復旋轉，套筒（901）會帶動活動臂（907）往復旋轉，第一錐齒輪（905）會帶動內桿（904）往復旋轉，內桿（904）會控制皮帶輪組（908）旋轉，皮帶輪組（908）會帶動從動臂（906）往復旋轉；S2：此時從動臂（906）就會帶動滑桿（106）沿著固定架（101）進行縱向移動，于此時同時固定架（101）也會沿著移動桿進行橫向水平移動，當滑桿（106）沿著固定架（101）進行移動時會帶動刮板（107）在機體（4）內橫向移動，將機體（4）內污水表面的石油向兩邊撥動，刮板（107）移動的同時也會通過活動齒板（105）與控制輪（108）之間的嚙合帶動離心桶（103）在漏筒（104）內往復旋轉，在固定架（101）移動的同時會帶動攪拌葉（110）沿著機體（4）內移動，攪拌葉（110）移動的同時其頂部的輔助輪（109）通過與機體（4）內部固定齒板（111）之間的嚙合控制攪拌葉（110）旋轉，對機體（4）內的污水進行攪拌；S3：在攪拌時由于刮板（107）會將石油刮向機體（4）的兩側，使用者就可以對污水內放入化學藥劑如凝絮劑進行攪拌凈化，而堆積在機體（4）兩側的石油可以打開殼體（202）上的制冷機和驅動電機（203），制冷機會降低殼體（202）內部旋轉輪（207）整體的溫度，驅動電機（203）會帶動兩個旋轉輪（207）旋轉，當旋轉輪（207）溫度降低時收集板（204）的溫度也會隨之變低，當收集板（204）旋轉接觸到污水表面的石油時會使石油凝固在收集板（204）的表面，在收集板（204）隨之旋轉一圈后會優先觸碰到鏟油板（206），鏟油板（206）會將收集板（204）上凝固的石油刮取下來，刮取下來的石油會逐漸向后堆積直到進入到收納槽（205）內，長時間使用后只需要打開殼體（202）頂部的活動蓋（201）就可以快速的將收納槽（205）內的石油進行清理。

發明內容

本發明要解決的問題是：石油具有較強的黏性和依附性，帶有石油的污水不方便清理。

為解決上述技術問題，本發明的技術方案是：一種用于石油污水的環保處理裝置及方法，包括機體，所述機體底部?jī)蓚?cè)的前側和后側均設有底座，所述機體的一側設有連接管，所述機體正面和背面的頂部均設有水槽，所述水槽的頂部設有阻攔網，所述機體一側的底部設有排水管，所述機體的頂部設有處理結構，所述機體的內部設有控油結構，所述機體的一側設有控制結構，所述控制結構可以與處理結構相互配合使用，所述處理結構可以與控油結構相互配合使用；所述處理結構包括固定架、出水管、離心桶、漏筒、活動齒板、滑桿、刮板、控制輪、輔助輪、攪拌葉和固定齒板，所述機體內壁兩側頂部的前側和后側均設有移動桿，所述移動桿上滑動設有固定架，所述固定架可以沿著移動桿橫向水平移動。

作為優選，所述固定架兩側的前側和后側均貫穿有滑桿，所述固定架的頂部設有漏筒，所述漏筒的底部開設有空槽，所述漏筒的內部設有離心桶，所述離心桶的四周均開設有漏水孔，所述漏筒的底部設有控制輪。

作為優選，所述滑桿上設有刮板，所述刮板頂部的一側設有活動齒板，所述活動齒板與控制輪相嚙合，所述活動齒板可以控制漏筒以與固定架轉動連接處為圓心旋轉。

作為優選，所述固定架的底部設有輔助輪，所述輔助輪的底部設有攪拌葉，所述機體內壁兩側相對之間設有固定齒板，所述固定齒板與輔助輪相嚙合，所述機體一側的頂部設置有支架，所述支架底部的一側設有出水管，所述出水管的底部延伸至離心桶的內部。

作為優選，所述控制結構包括套筒、控制電機、第二錐齒輪、內桿、第一錐齒輪、從動臂、活動臂和皮帶輪組，所述機體背面的底部設有控制電機，所述控制電機的一側設有動力輪，所述機體背面的底部還設有連接架，所述連接架的一側設有套筒，所述套筒的內部設有內桿，所述內桿和套筒的底部分別設有第一錐齒輪和第二錐齒輪。

作為優選，所述第一錐齒輪和第二錐齒輪均與動力輪相嚙合，所述內桿的頂部設有活動臂，所述活動臂的底部設有皮帶輪組，所述活動臂頂部的一側設有從動臂，所述從動臂與皮帶輪組相適配，所述從動臂的底部與滑桿底部的一側相轉動連接。

作為優選，所述控油結構包括活動蓋、殼體、驅動電機、收集板、收納槽、鏟油板、旋轉輪和倒齒，所述殼體頂部的兩側均通過合頁鉸接有活動蓋，所述殼體背面的一側設有制冷機，所述殼體正面的一側設有驅動電機。

作為優選，所述殼體內壁正面的兩側均設有旋轉輪，兩個所述旋轉輪的背面通過皮帶相傳動連接，兩個所述旋轉輪分別于制冷機和驅動電機相適配。

作為優選，所述旋轉輪的四周呈圓周陣列狀等距設有收集板，所述收集板呈圓弧形，所述殼體內壁頂部的兩側均設有收納槽，所述收納槽的一側設有鏟油板，所述鏟油板的頂部呈等距設有若干個倒齒。

S1：使用者在使用時先將排污管連接到支架頂部的出水管上，連接好后就可以打開排污管將含有石油的污水通過出水管優先排放到離心桶內，污水中如果有較大的固體物會留在離心桶內，液體和石油會順著離心桶上的漏水孔掉落至機體內，再啟動控制電機，控制電機會通過動力輪帶動第一錐齒輪和第二錐齒輪旋轉，第二錐齒輪會帶動套筒往復旋轉，套筒會帶動活動臂往復旋轉，第一錐齒輪會帶動內桿往復旋轉，內桿會控制皮帶輪組旋轉，皮帶輪組會帶動從動臂往復旋轉；S2：此時從動臂就會帶動滑桿沿著固定架進行縱向移動，于此時同時固定架也會沿著移動桿進行橫向水平移動，當滑桿沿著固定架進行移動時會帶動刮板在機體內橫向移動，將機體內污水表面的石油向兩邊撥動，刮板移動的同時也會通過活動齒板與控制輪之間的嚙合帶動離心桶在漏筒內往復旋轉，在固定架移動的同時會帶動攪拌葉沿著機體內移動，攪拌葉移動的同時其頂部的輔助輪通過與機體內部固定齒板之間的嚙合控制攪拌葉旋轉，對機體內的污水進行攪拌；S3：在攪拌時由于刮板會將石油刮向機體的兩側，使用者就可以對污水內放入化學藥劑如凝絮劑進行攪拌凈化，而堆積在機體兩側的石油可以打開殼體上的制冷機和驅動電機，制冷機會降低殼體內部旋轉輪整體的溫度，驅動電機會帶動兩個旋轉輪旋轉，當旋轉輪溫度降低時收集板的溫度也會隨之變低，當收集板旋轉接觸到污水表面的石油時會使石油凝固在收集板的表面，在收集板隨之旋轉一圈后會優先觸碰到鏟油板，鏟油板會將收集板上凝固的石油刮取下來，刮取下來的石油會逐漸向后堆積直到進入到收納槽內，長時間使用后只需要打開殼體頂部的活動蓋就可以快速的將收納槽內的石油進行清理。

與現有技術相比，本發明的技術方案具有以下優點：（1）機體內設有處理結構和控制結構，處理結構可以與控制結構相互配合使用，二者配合起來可以起到對污水進行初步的固液分離以及固態物內部積水離心甩干以及機體內部污水?dāng)嚢杌旌匣瘜W(xué)藥劑和刮板刮開石油等多個控制，可以通過一個電機控制讓機體整體形成若干個功能，增加裝置整體的適用性，處理結構內設有離心桶和漏筒，離心桶配合漏筒可以對污水進行一個初步的固液分離，讓含有石油的污水漏入到機體內，而較大的固體物或雜物就會滯留在離心桶內，為了防止雜物內的水沒有排干后期離心桶還會配合整體結構進行旋轉，使內部雜物內的污水也會被甩出形成一個甩干效果，漏筒在可以漏出污水的同時也可以避免離心桶甩水時，污水到處灑出影響使用，處理結構上還設置有固定架和滑桿，固定架配合滑桿可以對整體進行分體式控制，攪拌葉在對污水進行旋轉的同時還可以移動攪拌讓攪拌的更加徹底，刮板也會隨之移動將石油刮向機體內部的兩側方便后續凈化石油；（2）機體內還設置有控油結構，控油結構可以通過旋轉輪和收集板之間的配合對機體內的石油進行冷卻和收集，旋轉輪可以通過驅動電機和制冷機分別進行旋轉和降溫控制，旋轉輪可以帶動收集板旋轉使其表面接觸到石油，降溫后的收集板接觸到石油這種油性臟污后就會使其冷卻在其表面，并且隨著收集板的持續旋轉會帶動石油結塊從機體內的污水中脫離，殼體內還設置有鏟油板，鏟油板可以配合收集板將其表面的石油結塊刮下來，使收集板可以繼續收集使用，刮來的石油會隨這堆積的越來越多向后堆積，直至堆積到收納槽內方便使用者后期集中清理，鏟油板上還設置有倒齒，倒齒可以防止石油結塊在堆積后因?yàn)檠b置震顫導致向一側移動重新掉回到機體內。

（發明人：朱紅;徐銘澤;劉平利）
