公布日：2024.03.05
申請日：2023.12.05
分類號：B01D63/04(2006.01)I;C02F1/44(2023.01)I
摘要

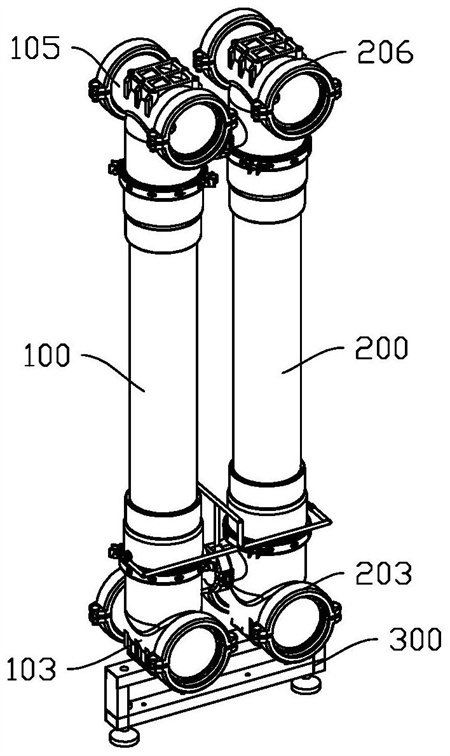

本發明公開了一種膜柱組件和污水處理裝置，包括第一膜柱和第二膜柱，第一筒體的第一端設有第一管接頭，第一筒體的第二端設有第二管接頭，第一管接頭設有穿過第一產水腔與第一進水腔連通的第一橋接管，第二管接頭設有穿過第二產水腔與第一進水腔連通的第二橋接管，第二筒體的第一端設有第三管接頭，第三管接頭設有與第三產水腔接通的第一過水孔，第二筒體的第二端設有第四管接頭，第四管接頭設有與第四產水腔接通的第二過水孔，第一側接口與第三側接口對接，第三橋接管穿過第一側接口和第三側接口，第二側接口與第四側接口對接，第四橋接管穿過第二側接口和第四側接口。其不僅能密集排布、簡化系統，而且可以節省材料、減小占地。
權利要求書
1.一種膜柱組件，其特征在于，包括第一膜柱和第二膜柱，所述第一膜柱包括第一筒體，所述第一筒體內部設有第一進水腔，所述第一筒體的第一端設有第一管接頭，所述第一管接頭和所述第一筒體之間限定出第一產水腔，所述第一筒體的第二端設有第二管接頭，所述第二管接頭和所述第一筒體之間限定出第二產水腔，所述第一管接頭設有穿過所述第一產水腔與所述第一進水腔連通的第一橋接管，所述第二管接頭設有穿過所述第二產水腔與所述第一進水腔連通的第二橋接管，所述第二膜柱包括第二筒體，所述第二筒體內部設有第二進水腔，所述第二筒體的第一端設有第三管接頭，所述第三管接頭和所述第二筒體之間限定出第三產水腔，所述第三管接頭設有與所述第三產水腔接通的第一過水孔，所述第二筒體的第二端設有第四管接頭，所述第四管接頭和所述第二筒體之間限定出第四產水腔，所述第四管接頭設有與所述第四產水腔接通的第二過水孔，所述第一管接頭具有第一側接口，所述第二管接頭具有第二側接口，所述第三管接頭具有第三側接口，所述第四管接頭具有第四側接口，所述第一側接口與所述第三側接口對接，并連通所述第一產水腔和第三產水腔，還包括第三橋接管，所述第三橋接管穿過所述第一側接口和所述第三側接口，并將所述第一進水腔和所述第二進水腔連通，所述第二側接口與所述第四側接口對接，并連通所述第二產水腔和第四產水腔，還包括第四橋接管，所述第四橋接管穿過所述第二側接口和所述第四側接口，并將所述第一進水腔和所述第二進水腔連通。
2.根據權利要求1所述的膜柱組件，其特征在于，所述第一筒體的第一端設有第一澆注頭，所述第一筒體的第二端設有第二澆注頭，所述第一筒體內部在所述第一澆注頭和所述第二澆注頭之間形成第一進水腔，所述第一進水腔中設有第一中空膜絲，所述第一中空膜絲的端部連接于所述第一澆注頭和/或第二澆注頭。
3.根據權利要求2所述的膜柱組件，其特征在于，所述第一澆注頭包括第一支架，所述第一支架安裝于所述第一筒體的第一端，所述第二澆注頭包括第二支架，所述第二支架安裝于所述第一筒體的第二端，多個所述第一中空膜絲沿所述第一筒體延伸，所述第一中空膜絲的第一端通過塑料澆注于所述第一支架，所述第一中空膜絲的第二端通過塑料澆注于所述第二支架，所述第一中空膜絲的中空內腔與第一筒體兩端的第一產水腔和第二產水腔連通。
4.根據權利要求3所述的膜柱組件，其特征在于，所述第一支架和/或所述第二支架的內側設有第一曝氣部件。
5.根據權利要求3所述的膜柱組件，其特征在于，所述第一支架的中部設有貫穿的第一接口，所述第一橋接管連接于所述第一接口，所述第一橋接管設有與所述第三橋接管連接的第五側接口，所述第二支架的中部設有貫穿的第二接口，所述第二橋接管連接于所述第二接口，所述第二橋接管設有與所述第四橋接管連接的第六側接口。
6.根據權利要求1所述的膜柱組件，其特征在于，所述第二筒體的第一端設有第三澆注頭，所述第二筒體的第二端設有第四澆注頭，所述第二筒體內部在所述第三澆注頭和所述第四澆注頭之間形成第二進水腔，所述第二進水腔中設有第二中空膜絲，所述第二中空膜絲的端部連接于所述第三澆注頭和/或第四澆注頭。
7.根據權利要求6所述的膜柱組件，其特征在于，所述第三澆注頭包括第三支架，所述第三支架安裝于所述第二筒體的第一端，所述第四澆注頭包括第四支架，所述第四支架安裝于所述第二筒體的第二端，多個所述第二中空膜絲沿所述第二筒體延伸，所述第二中空膜絲的第一端通過塑料澆注于所述第三支架，所述第二中空膜絲的第二端通過塑料澆注于所述第四支架，所述第二中空膜絲的中空內腔與第二筒體兩端的第三產水腔和第四產水腔連通。
8.根據權利要求7所述的膜柱組件，其特征在于，所述第三支架和/或所述第四支架的內側設有第二曝氣部件。
9.根據權利要求7所述的膜柱組件，其特征在于，所述第三支架的中部設有貫穿的第三接口，所述第三橋接管連接于所述第三接口，所述第四支架的中部設有貫穿的第四接口，所述第四橋接管連接于所述第四接口。
10.一種污水處理裝置，其特征在于，包括多個權利要求1～9中任一項所述的膜柱組件，多個所述膜柱組件的第一膜柱的第一管接頭依次連接，多個所述膜柱組件的第一膜柱的第二管接頭依次連接，多個所述膜柱組件的第二膜柱的第三管接頭依次連接，多個所述膜柱組件的第二膜柱的第四管接頭依次連接。
發明內容
本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種膜柱組件和污水處理裝置，其不僅能密集排布、簡化系統，而且可以節省材料、減小占地。
本發明解決其技術問題所采用的技術方案是：
第一方面，一種膜柱組件，包括第一膜柱和第二膜柱，所述第一膜柱包括第一筒體，所述第一筒體內部設有第一進水腔，所述第一筒體的第一端設有第一管接頭，所述第一管接頭和所述第一筒體之間限定出第一產水腔，所述第一筒體的第二端設有第二管接頭，所述第二管接頭和所述第一筒體之間限定出第二產水腔，所述第一管接頭設有穿過所述第一產水腔與所述第一進水腔連通的第一橋接管，所述第二管接頭設有穿過所述第二產水腔與所述第一進水腔連通的第二橋接管，所述第二膜柱包括第二筒體，所述第二筒體內部設有第二進水腔，所述第二筒體的第一端設有第三管接頭，所述第三管接頭和所述第二筒體之間限定出第三產水腔，所述第三管接頭設有與所述第三產水腔接通的第一過水孔，所述第二筒體的第二端設有第四管接頭，所述第四管接頭和所述第二筒體之間限定出第四產水腔，所述第四管接頭設有與所述第四產水腔接通的第二過水孔，所述第一管接頭具有第一側接口，所述第二管接頭具有第二側接口，所述第三管接頭具有第三側接口，所述第四管接頭具有第四側接口，所述第一側接口與所述第三側接口對接，并連通所述第一產水腔和第三產水腔，還包括第三橋接管，所述第三橋接管穿過所述第一側接口和所述第三側接口，并將所述第一進水腔和所述第二進水腔連通，所述第二側接口與所述第四側接口對接，并連通所述第二產水腔和第四產水腔，還包括第四橋接管，所述第四橋接管穿過所述第二側接口和所述第四側接口，并將所述第一進水腔和所述第二進水腔連通。
結合第一方面，在第一方面的某些實現方式中，所述第一筒體的第一端設有第一澆注頭，所述第一筒體的第二端設有第二澆注頭，所述第一筒體內部在所述第一澆注頭和所述第二澆注頭之間形成第一進水腔，所述第一進水腔中設有第一中空膜絲，所述第一中空膜絲的端部連接于所述第一澆注頭和/或第二澆注頭。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第一澆注頭包括第一支架，所述第一支架安裝于所述第一筒體的第一端，所述第二澆注頭包括第二支架，所述第二支架安裝于所述第一筒體的第二端，多個所述第一中空膜絲沿所述第一筒體延伸，所述第一中空膜絲的第一端通過塑料澆注于所述第一支架，所述第一中空膜絲的第二端通過塑料澆注于所述第二支架，所述第一中空膜絲的中空內腔與第一筒體兩端的第一產水腔和第二產水腔連通。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第一支架和/或所述第二支架的內側設有第一曝氣部件。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第一支架的中部設有貫穿的第一接口，所述第一橋接管連接于所述第一接口，所述第一橋接管設有與所述第三橋接管連接的第五側接口，所述第二支架的中部設有貫穿的第二接口，所述第二橋接管連接于所述第二接口，所述第二橋接管設有與所述第四橋接管連接的第六側接口。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第二筒體的第一端設有第三澆注頭，所述第二筒體的第二端設有第四澆注頭，所述第二筒體內部在所述第三澆注頭和所述第四澆注頭之間形成第二進水腔，所述第二進水腔中設有第二中空膜絲，所述第二中空膜絲的端部連接于所述第三澆注頭和/或第四澆注頭。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第三澆注頭包括第三支架，所述第三支架安裝于所述第二筒體的第一端，所述第四澆注頭包括第四支架，所述第四支架安裝于所述第二筒體的第二端，多個所述第二中空膜絲沿所述第二筒體延伸，所述第二中空膜絲的第一端通過塑料澆注于所述第三支架，所述第二中空膜絲的第二端通過塑料澆注于所述第四支架，所述第二中空膜絲的中空內腔與第二筒體兩端的第三產水腔和第四產水腔連通。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第三支架和/或所述第四支架的內側設有第二曝氣部件。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第三支架的中部設有貫穿的第三接口，所述第三橋接管連接于所述第三接口，所述第四支架的中部設有貫穿的第四接口，所述第四橋接管連接于所述第四接口。
第二方面，一種污水處理裝置，包括多個第一方面中任一實現方式所述的膜柱組件，多個所述膜柱組件的第一膜柱的第一管接頭依次連接，多個所述膜柱組件的第一膜柱的第二管接頭依次連接，多個所述膜柱組件的第二膜柱的第三管接頭依次連接，多個所述膜柱組件的第二膜柱的第四管接頭依次連接。
上述技術方案中的一個技術方案至少具有如下優點或有益效果之一：多個膜柱在進行連接使用時，能夠彼此通過兩端的管接頭直接連接，組成膜柱串聯。通過管接頭內的橋接管，合理地賦予膜柱兩端的四個管接頭進水、產水和濃水區的功能，從而取消傳統單支膜柱與主原(濃)水管/主產水管的連接，并采用端頭組件串聯替代主原、濃和產水管，節省管道制造成本、結構空間及生產材料。組裝式的管接頭設計可以實現標準化安裝，裝配精度要求相對更低。而且能夠?qū)崿F(xiàn)密集排布，節省場地占用。
（發明人：魯顯位;胡祥路;吳慧峰）
