公布日：2024.03.05

申請日：2023.12.06

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/30(2006.01)N

摘要

本發明公開了一種印染污水脫色分離循環回收設備，包括，回收筒，回收筒側壁上安裝有傳輸環，傳輸環用于傳輸脫色劑，回收脫色機構，回收脫色機構設置于回收筒內壁上，回收脫色機構包括中空環，中空環安裝在回收筒內壁頂部，中空環底部安裝有多個多個傳輸管，傳輸管側壁上連接有連接管，連接管與傳輸環貫通，傳輸管底部安裝有壓縮管，壓縮管用于分離凝絮雜質，保證脫色效率；與現有技術相比，本發明通過壓縮管出現形變，能夠使傳動軸跟隨擺動球在慣性作用下運動，能夠使分離軸在水流中快速攪動，能夠使污水與脫色劑之間充分反應，能夠減少浪費的情況出現，避免凝絮快速凝結堆積，導致其內部還殘留有部分的脫色劑尚未使用的情況。

權利要求書

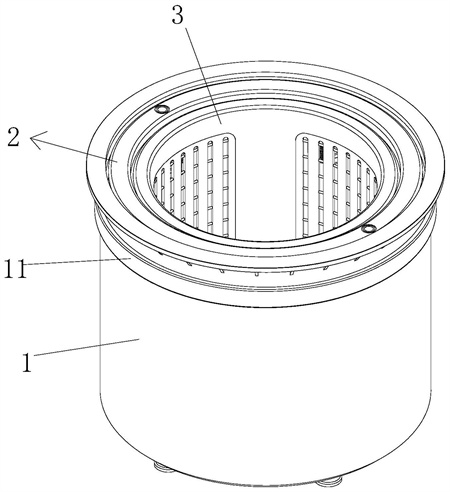

1.一種印染污水脫色分離循環回收設備，其特征在于：包括，回收筒（1），所述回收筒（1）側壁上安裝有傳輸環（11），所述傳輸環（11）用于傳輸脫色劑；回收脫色機構（2），所述回收脫色機構（2）設置于回收筒（1）內壁上，所述回收脫色機構（2）包括中空環（21），所述中空環（21）安裝在回收筒（1）內壁頂部，所述中空環（21）底部安裝有多個傳輸管（22），所述傳輸管（22）側壁上連接有連接管（221），所述連接管（221）與傳輸環（11）貫通，所述傳輸管（22）底部安裝有壓縮管（25），所述壓縮管（25）用于分離凝絮雜質，保證脫色效率；所述回收脫色機構（2）還包括分離管（23），所述分離管（23）安裝在壓縮管（25）底部，所述中空環（21）上開設有一對注水口（211），所述注水口（211）呈對稱設置，所述中空環（21）與傳輸管（22）貫通；所述分離管（23）表面上開設有多個分離槽（231），所述分離槽（231）內部固定連接有網格板，所述分離管（23）底部固定連接有多個弧形軸（24），所述弧形軸（24）底部均固定連接有限位環（241），所述回收筒（1）內部底部固定連接橡膠桿，所述限位環（241）套設在橡膠桿上，所述限位環（241）用于支撐分離管（23）；所述壓縮管（25）兩端側壁上固定連接有一對固定環，且固定環間固定連接有彈性軸（251），所述彈性軸（251）呈均勻陣列設置在固定環之間，所述彈性軸（251）表面上固定連接有橡膠塊，所述彈性軸（251）外側設有緩沖彈簧（252），所述緩沖彈簧（252）固定連接在固定環之間，所述緩沖彈簧（252）用于壓縮管（25）復位；所述壓縮管（25）截面呈弧形，所述壓縮管（25）內壁上固定連接有多個驅動板（29），所述驅動板（29）呈弧形且均勻陣列設置在壓縮管（25）內壁上；所述壓縮管（25）內壁底部安裝有連接環（26），所述連接環（26）為彈性材質，所述連接環（26）位于驅動板（29）底部，所述連接環（26）底部固定連接有多個傳動軸（27），所述傳動軸（27）底部呈弧形且固定連接有擺動球（271），所述擺動球（271）內部設有金屬塊，用于加強慣性擺動，所述擺動球（271）上固定連接有一對豎桿，且豎桿一端固定連接有弧形板（28），所述弧形板（28）上固定連接有多個橡膠環，且橡膠環上固定連接有分離軸（281），所述分離軸（281）為塑料材質；分離筒（3），所述分離筒（3）設置于回收筒（1）內部，所述分離筒（3）位于傳輸管（22）之間，所述分離筒（3）底部安裝有固定底板（36），所述固定底板（36）內部開設有限位槽；凝絮收集機構（4），所述凝絮收集機構（4）設置于限位槽內部，所述凝絮收集機構（4）用于收集雜質，以便統一處理。

2.根據權利要求1所述的一種印染污水脫色分離循環回收設備，其特征在于：所述分離筒（3）側壁上開設有多個矩形槽，且矩形槽內部安裝有弧形篩板（31），所述弧形篩板（31）上開設有多個固定槽（32），所述固定槽（32）呈均勻陣列設置在弧形篩板（31）上；所述分離筒（3）內壁底部安裝有錐形板（33），所述錐形板（33）具有彈性且表面上固定連接有多個橡膠桿，所述錐形板（33）內壁上固定連接有傳輸接環（34），所述傳輸接環（34）底部固定連接有環形篩板，且環形篩板卡設在固定底板（36）內部。

3.根據權利要求2所述的一種印染污水脫色分離循環回收設備，其特征在于：所述固定槽（32）內壁上固定連接有擺動繩（35），所述擺動繩（35）上固定連接有多個固定圓板（351），所述固定圓板（351）之間固定連接有多個吸附軸（352），所述吸附軸（352）用于吸附凝絮。

4.根據權利要求1所述的一種印染污水脫色分離循環回收設備，其特征在于：所述凝絮收集機構（4）包括矩形板（41），所述矩形板（41）卡設在固定底板（36）內部，所述矩形板（41）底部開設有收集槽（42），所述收集槽（42）內壁上固定連接有吸附板（43），所述吸附板（43）間設有擺動管（44），所述擺動管（44）具有彈性，所述擺動管（44）呈均勻設置在收集槽（42）內部，所述擺動管（44）頂部貫穿矩形板（41）且固定連接有網格管（45），所述網格管（45）與錐形板（33）底部的橡膠桿相抵。

發明內容

本發明的目的在于提供一種印染污水脫色分離循環回收設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種印染污水脫色分離循環回收設備，包括，

回收筒，所述回收筒側壁上安裝有傳輸環，所述傳輸環用于傳輸脫色劑；

回收脫色機構，所述回收脫色機構設置于回收筒內壁上，所述回收脫色機構包括中空環，所述中空環安裝在回收筒內壁頂部，所述中空環底部安裝有多個多個傳輸管，所述傳輸管側壁上連接有連接管，所述連接管與傳輸環貫通，所述傳輸管底部安裝有壓縮管，所述壓縮管用于分離凝絮雜質，保證脫色效率；

分離筒，所述分離筒設置于回收筒內部，所述分離筒位于傳輸管之間，所述分離筒底部安裝有固定底板，所述固定底板內部開設有限位槽；

凝絮收集機構，所述凝絮收集機構設置于限位槽內部，所述凝絮收集機構用于收集雜質，以便統一處理，在需要對污水進行處理時，能夠?qū)⑼獠吭O(shè)備的排污管一端連接在注水口上，同時傳輸環中的脫色劑能夠順著連接管流動至傳輸管內部，通過外部設備控制流速，能夠使其與脫色劑之間充分反應，能夠減少單次脫色劑添加過多或者過少的情況。

優選的，所述回收脫色機構還包括分離管，所述分離管安裝在壓縮管底部，所述中空環上開設有一對注水口，所述注水口呈對稱設置，所述中空環與傳輸管貫通；

所述分離管表面上開設有多個分離槽，所述分離槽內部固定連接有網格板，所述分離管底部固定連接有多個弧形軸，所述弧形軸底部均固定連接有限位環，所述回收筒內部底部固定連接橡膠桿，所述限位環套設在橡膠桿上，所述限位環用于支撐分離管。

優選的，所述壓縮管兩端側壁上固定連接有一對固定環，且固定環間固定連接有彈性軸，所述彈性軸呈均勻陣列設置在固定環之間，所述彈性軸表面上固定連接有橡膠塊，所述彈性軸外側設有緩沖彈簧，所述緩沖彈簧固定連接在固定環之間，所述緩沖彈簧用于壓縮管復位；

所述壓縮管界面呈弧形，所述壓縮管內壁上固定連接有多個驅動板，所述驅動板呈弧形且均勻陣列設置在壓縮管內壁上，通過脫色劑混合至污水中時，污水能夠順著傳輸管流動，驅動板能夠在水流的作用下帶動壓縮管出現形變，能夠改變水流的方向，能夠?qū)⒍逊e在內部的凝絮快速攪動分離，能夠使脫色劑與污水充分反應。

優選的，所述壓縮管內壁底部安裝有連接環，所述連接環為彈性材質，所述連接環位于驅動板底部，所述連接環底部固定連接有多個傳動軸，所述傳動軸底部呈弧形且固定連接有擺動球，所述擺動球內部設有金屬塊，用于加強慣性擺動，所述擺動球上固定連接有一對豎桿，且豎桿一端固定連接有弧形板，所述弧形板上固定連接有多個橡膠環，且橡膠環上固定連接有分離軸，所述分離軸為塑料材質，通過壓縮管出現形變，能夠使傳動軸跟隨擺動球在慣性作用下運動，能夠使分離軸在水流中快速攪動，減少凝絮堆積出現堵塞的情況。

優選的，所述分離筒側壁上開設有多個矩形槽，且矩形槽內部安裝有弧形篩板，所述弧形篩板上開設有多個固定槽，所述固定槽呈均勻陣列設置在弧形篩板上；

所述分離筒內壁底部安裝有錐形板，所述錐形板具有彈性且表面上固定連接有多個橡膠桿，所述錐形板內壁上固定連接有傳輸接環，所述傳輸接環底部固定連接有環形篩板，且環形篩板卡設在固定底板內部，環形篩板能夠?qū)μ幚砗蟮奈鬯�進行快速分篩，且隨著水流的運動，能夠?qū)⑾鹉z桿與網格管之間相互擠壓，能夠避免傳輸過程中出現堵塞的情況。

優選的，所述固定槽內壁上固定連接有擺動繩，所述擺動繩上固定連接有多個固定圓板，所述固定圓板之間固定連接有多個吸附軸，所述吸附軸用于吸附凝絮，通過污水順著分離管進入回收筒內部，隨著水流調動擺動繩出現運動，能夠?qū)⒓?xì)小的凝絮雜質等吸附在吸附軸上，減少凝絮懸浮在污水中的情況。

優選的，所述凝絮收集機構包括矩形板，所述矩形板卡設在固定底板內部，所述矩形板底部開設有收集槽，所述收集槽內壁上固定連接有吸附板，所述吸附板間設有擺動管，所述擺動管具有彈性，所述擺動管呈均勻設置在收集槽內部，所述擺動管頂部貫穿矩形板且固定連接有網格管，所述網格管與錐形板底部的橡膠桿相抵，通過在外部回收設備將回收管連接在傳輸接環上時，能夠在外部設備的作用下，將處理過的污水快速回收，且隨著傳輸過程中，水流能夠從擺動管處進入，且擺動管具有彈性，能夠出現不規則運動，減少凝絮堆積出現堵塞的情況。

與現有技術相比，本發明的有益效果是：

1、本發明通過脫色劑混合至污水中時，污水能夠順著傳輸管流動，驅動板能夠在水流的作用下帶動壓縮管出現形變，能夠改變水流的方向，能夠?qū)⒍逊e在內部的凝絮快速攪動分離，能夠減少傳輸過程中凝絮堆積堵塞的情況；

2、本發明通過壓縮管出現形變，能夠使傳動軸跟隨擺動球在慣性作用下運動，能夠使分離軸在水流中快速攪動，能夠使污水與脫色劑之間充分反應，能夠減少浪費的情況出現，避免凝絮快速凝結堆積，導致其內部還殘留有部分的脫色劑尚未使用的情況；

3、本發明通過污水順著分離管進入回收筒內部，隨著水流調動擺動繩出現運動，能夠?qū)⒓?xì)小的凝絮雜質等吸附在吸附軸上，便于后續進行清理維護，能夠減少凝絮漂浮在污水中，能夠起到清潔的作用；

4、本發明通過在外部回收設備將回收管連接在傳輸接環上時，能夠在外部設備的作用下，將處理過的污水快速回收，隨著水流能夠從擺動管處進入，在水流的作用下，擺動管能夠出現不規則運動，減少凝絮堆積出現堵塞的情況，減少傳輸過程中出現堵塞的情況。

（發明人：沈杰）
