公布日：2024.02.13

申請日：2024.01.11

分類號：F16K39/02(2006.01)I;F16K1/22(2006.01)I;F16K31/53(2006.01)I

摘要

本發明公開了一種污水處理蝶閥，涉及閥體技術領域，本發明通過設置閥瓣本體，以及隔離板、限位卡扣和密封套、瓣膜和定位圈，在面臨水壓較大時，通過轉動轉動桿進行合理的泄壓，在經過閥瓣本體的泄壓后，閥瓣本體的開啟也將不會受阻，這樣也就加大了閥瓣本體轉動的保護，在污水處理階段可以更加便捷進行操作，另外瓣膜和定位圈的設置，使得在不同方向出現高壓時都能進行很好的泄壓，不受方向的影響。

權利要求書

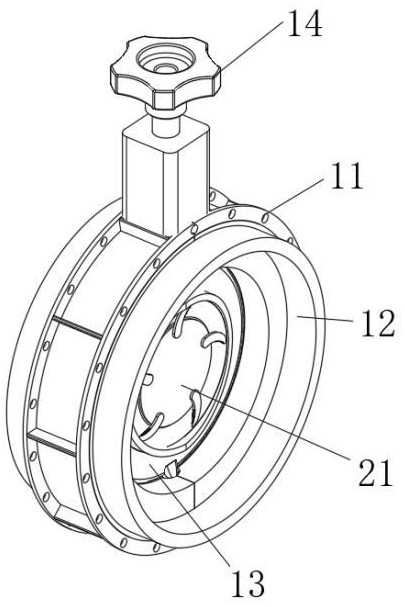

1.一種污水處理蝶閥，包括閥殼（11），其特征在于：所述閥殼（11）的正面及其背面安裝有連接端口（12），所述閥殼（11）的內部嵌入有閥瓣本體（13），所述閥殼（11）頂端安裝有把手（14），所述閥殼（11）的內壁與閥瓣本體（13）接觸的位置安裝有密封圈（15）；所述閥瓣本體（13）的內側安裝有釋壓組件（2），所述釋壓組件（2）包括隔離板（21），所述閥瓣本體（13）的內側安裝有密封套（23），所述密封套（23）的內側安裝有隔離板（21），所述隔離板（21）的邊緣位置安裝有限位卡扣（22），所述隔離板（21）的背面一側安裝有驅動齒（24），所述驅動齒（24）和隔離板（21）之間轉動連接，所述驅動齒（24）和限位卡扣（22）的底端相嚙合，所述閥瓣本體（13）的內部嵌入有轉動桿（25），所述轉動桿（25）的底端連接有嚙合齒（26），所述嚙合齒（26）和驅動齒（24）相嚙合，所述轉動桿（25）的頂端連接有把手（14），通過轉動把手（14）驅動轉動桿（25）轉動帶動閥瓣本體（13）進行泄壓；所述隔離板（21）的外側邊緣連接有瓣膜（27），所述瓣膜（27）柔性材料制成，所述瓣膜（27）遠離隔離板（21）的一側固定連接有定位圈（28）；當嚙合齒（26）和驅動齒（24）進行嚙合時，嚙合齒（26）的轉動會優先帶動了驅動齒（24）進行轉動，驅動齒（24）發生轉動后使得限位卡扣（22）開始發生偏轉，初始狀態下限位卡扣（22）會包裹在瓣膜（27）和定位圈（28）的兩側面，隨著限位卡扣（22）的發生偏轉，逐漸和瓣膜（27）以及定位圈（28）進行分離。

2.根據權利要求1所述的一種污水處理蝶閥，其特征在于：所述閥瓣本體（13）的中心位置開設有通孔，所述密封套（23）嵌入在閥瓣本體（13）中心位置開設的通孔內，所述嚙合齒（26）從密封套（23）的頂端貫穿至密封套（23）的內部并和驅動齒（24）相嚙合。

3.根據權利要求1所述的一種污水處理蝶閥，其特征在于：所述隔離板（21）通過支撐桿設立在密封套（23）的內部，所述隔離板（21）的圓心與密封套（23）的圓心保持的一致。

4.根據權利要求1所述的一種污水處理蝶閥，其特征在于：所述限位卡扣（22）包裹在隔離板（21）外側邊緣的正面和背面，所述限位卡扣（22）和隔離板（21）的之間保持轉動連接。

5.根據權利要求4所述的一種污水處理蝶閥，其特征在于：所述限位卡扣（22）的底端設置有用于和驅動齒（24）相嚙合的卡齒，所述限位卡扣（22）均勻且等距分布在隔離板（21）上，且每組限位卡扣（22）的底端都和驅動齒（24）相嚙合，所述驅動齒（24）轉動帶動限位卡扣（22）進行轉動。

6.根據權利要求1所述的一種污水處理蝶閥，其特征在于：所述瓣膜（27）的內部嵌入有用于支撐和復位的金屬片，所述隔離板（21）和定位圈（28）保持齊平時，瓣膜（27）處于褶皺狀態。

7.根據權利要求6所述的一種污水處理蝶閥，其特征在于：所述定位圈（28）為圓環狀，所述定位圈（28）壓合在瓣膜（27）的正面和背面，所述定位圈（28）的外表面設置有密封膠圈。

8.根據權利要求1所述的一種污水處理蝶閥，其特征在于：所述驅動齒（24）的外表面開設有嚙合組件（3），所述嚙合組件（3）包括嚙合槽（31），所述驅動齒（24）的外表面開設有嚙合槽（31），所述限位卡扣（22）的一側面上設置有限位齒（32）。

9.根據權利要求8所述的一種污水處理蝶閥，其特征在于：所述限位卡扣（22）安裝限位齒（32）的一側面與驅動齒（24）相貼合時，限位齒（32）嵌入到嚙合槽（31）內。

10.根據權利要求9所述的一種污水處理蝶閥，其特征在于：所述限位卡扣（22）安裝限位齒（32）的一側面為弧面，并與嚙合槽（31）保持齊平。

發明內容

本發明的目的在于提供一種污水處理蝶閥，解決了背景技術中水壓高蝶閥不易開啟的問題。

為實現上述目的，本發明提供如下技術方案：一種污水處理蝶閥，包括閥殼，所述閥殼的正面及其背面安裝有連接端口，所述閥殼的內部嵌入有閥瓣本體，所述閥殼頂端安裝有把手，所述閥殼的內壁與閥瓣本體接觸的位置安裝有密封圈；

所述閥瓣本體的內側安裝有釋壓組件，所述釋壓組件包括隔離板，所述閥瓣本體的內側安裝有密封套，所述密封套的內側安裝有隔離板，所述隔離板的邊緣位置安裝有限位卡扣，所述隔離板的背面一側安裝有驅動齒，所述驅動齒和隔離板之間轉動連接，所述驅動齒和限位卡扣的底端相嚙合，所述閥瓣本體的內部嵌入有轉動桿，所述轉動桿的底端連接有嚙合齒，所述嚙合齒和驅動齒相嚙合，所述轉動桿的頂端連接有把手，通過轉動把手驅動轉動桿轉動帶動閥瓣本體進行泄壓；

所述隔離板的外側邊緣連接有瓣膜，所述瓣膜柔性材料制成，所述瓣膜遠離隔離板的一側固定連接有定位圈。

優選的，所述閥瓣本體的中心位置開設有通孔，所述密封套嵌入在閥瓣本體中心位置開設的通孔內，所述嚙合齒從密封套的頂端貫穿至密封套的內部并和驅動齒相嚙合。

優選的，所述隔離板通過支撐桿設立在密封套的內部，所述隔離板的圓心與密封套的圓心保持的一致。

優選的，所述限位卡扣包裹在隔離板外側邊緣的正面和背面，所述限位卡扣和隔離板的之間保持轉動連接。

優選的，所述限位卡扣的底端設置有用于和驅動齒相嚙合的卡齒，所述限位卡扣均勻且等距分布在隔離板上，且每組限位卡扣的底端都和驅動齒相嚙合，所述驅動齒轉動帶動限位卡扣進行轉動。

優選的，所述瓣膜的內部嵌入有用于支撐和復位的金屬片，所述隔離板和定位圈保持齊平時，瓣膜處于褶皺狀態。

優選的，所述定位圈為圓環狀，所述定位圈壓合在瓣膜的正面和背面，所述定位圈的外表面設置有密封膠圈。

優選的，所述驅動齒的外表面開設有嚙合組件，所述嚙合組件包括嚙合槽，所述驅動齒的外表面開設有嚙合槽，所述限位卡扣的一側面上設置有限位齒。

優選的，所述限位卡扣安裝限位齒的一側面與驅動齒相貼合時，限位齒嵌入到嚙合槽內。

優選的，所述限位卡扣安裝限位齒的一側面為弧面，并與嚙合槽保持齊平。

與現有技術相比，本發明的有益效果如下：

本發明提供的一種污水處理蝶閥，通過設置閥瓣本體，以及隔離板、限位卡扣和密封套、瓣膜和定位圈，在面臨水壓較大時，通過轉動轉動桿進行合理的泄壓，在經過閥瓣本體的泄壓后，閥瓣本體的開啟也將不會受阻，這樣也就加大了閥瓣本體轉動的保護，在污水處理階段可以更加便捷進行操作，另外瓣膜和定位圈的設置，使得在不同方向出現高壓時都能進行很好的泄壓，不受方向的影響。

（發明人：雷良鑄）
