公布日：2023.09.12
申請日：2023.07.11
分類號：C02F9/00(2023.01)I;C02F11/12(2019.01)I;C02F1/48(2023.01)N;C02F1/66(2023.01)N;C02F1/72(2023.01)N;C02F1/56(2023.01)N;C02F1/02(2023.01)N;C02F1/
28(2023.01)N;C02F103/32(2006.01)N
摘要

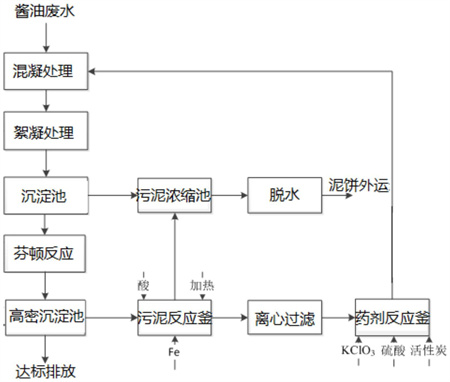

本發明涉及一種深度處理醬油廢水及其污泥處理的方法，包括：S1：醬油廢水過濾后，產水依次進行磁混凝處理和絮凝處理，磁混凝處理時加入磁粉；S2：步驟S1得到的產水進行泥水分離，分離得到的產水輸入芬頓反應器進行氧化處理；S3：芬頓處理后得到的產水進行泥水分離，分離得到的產水達標排放，分離得到的污泥排入污泥反應釜；S4：向污泥反應釜加入硫酸和鐵屑，加熱反應，反應后將產水離心過濾后，濾液輸入藥劑反應釜；向藥劑反應釜內加入硫酸、KClO3和活性炭粉末，生成具有吸附性能的聚合硫酸鐵，可回用于步驟S1的混凝處理中；S5：步驟S2沉淀池產生的污泥與步驟S4離心過濾產生的污泥混合后濃縮脫水。
權利要求書
1.一種深度處理醬油廢水及其污泥處理的方法，其特征在于，包括以下步驟：S1：醬油廢水過濾后，產水依次進行磁混凝處理和絮凝處理，磁混凝處理時加入磁粉；S2：步驟S1得到的產水輸入沉淀池進行泥水分離，分離得到的產水輸入芬頓反應器，調節pH值之后，向芬頓反應器加入硫酸亞鐵和雙氧水藥劑，用于氧化、吸附、降解廢水中的COD以及色度；S3：芬頓處理后得到的產水輸入高密度沉淀池進行中和和泥水分離，分離得到的產水能夠達標排放，分離得到的污泥排入污泥反應釜；S4：向污泥反應釜加入硫酸和鐵屑，加熱反應，產生硫酸亞鐵，將產水經過離心過濾之后，濾液輸入藥劑反應釜；向藥劑反應釜內加入硫酸、KClO3和活性炭粉末，進行氧化、水解、聚合反應，生成具有吸附性能的聚合硫酸鐵，聚合硫酸鐵再用于步驟S1的混凝處理中；S5：步驟S2沉淀池產生的污泥進行磁粉回收后，再與步驟S4離心過濾產生的污泥混合，然后濃縮脫水，產生泥餅。
2.根據權利要求1所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，步驟S1中，磁混凝處理時，投加磁粉和聚合硫酸鐵，剛啟動整個工藝時，使用新鮮的磁粉和聚合硫酸鐵，工藝流程運轉起來后，使用步驟S5回收的磁粉和步驟S4生成的聚合硫酸鐵。
3.根據權利要求1所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，步驟S2中，芬頓反應器設有第一在線pH計，實時檢測廢水的pH值，通過ORP在線監測儀控制硫酸的加入量，調節廢水pH值為3.5-3.8。
4.根據權利要求1所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，步驟S3中，高密沉淀池設有第二在線pH計，通過與之配合的ORP在線監測儀控制液堿的加入量，中和芬頓反應剩余的硫酸，保證高密度沉淀池的產水的pH值達標；高密度沉淀池內pH值為6.5。
5.根據權利要求1所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，步驟S4中，向污泥反應釜內投加的濃硫酸與污泥反應釜內的污泥的體積比為(0.01-0.02):1；投加硫酸后，將污泥反應釜加熱至80-90℃，反應10-15min后，再加入鐵屑，充分?jǐn)嚢璺磻?yīng)40-50min，鐵屑與濃硫酸的摩爾比大于1:3；污泥反應釜的產水進行離心過濾，過濾后的污泥排至污泥濃縮池，濾液輸入藥劑反應釜；向藥劑反應釜內投加的活性炭粉末與藥劑反應釜內濾液的體積比為(0.07-0.13):1。
6.根據權利要求1所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，步驟S2中，沉淀池產生的污泥進行磁粉回收采用磁粉回收裝置，所述磁粉回收裝置包括外殼以及外殼內部的柔性網板和排水槽，外殼頂部設有進泥口，底部設有第一排泥口，進泥口處于柔性網板的上方；外殼兩側的內壁上分別設有導軌，柔性網板的兩端分別滑動連接兩側的導軌，使得柔性網板沿導軌移動；柔性網板內設有磁性體，用于吸引進水中的磁粉和含有磁粉的絮凝體；柔性網板水平鋪設且在豎直方向上圍成一個長圓形，柔性網板的上下水平直線形部分分別為上層柔性網板和下層柔性網板；排水槽設在柔性網板圍成的圈的內部，用于承接上層柔性網板落下的污水和無磁粉的污泥，并排出外殼。
7.根據權利要求6所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，所述柔性網板包括橫縱交錯的若干橫梁和縱梁，橫梁平行于上層柔性網板的移動方向，縱梁垂直于橫梁，且縱梁是中空的，每個縱梁內設有可移動的磁性體，磁性體平行于縱梁；當磁性體緊貼縱梁側壁時，柔性網板能夠吸附磁粉和含有磁粉的污泥，當磁性體離開縱梁側壁時，柔性網板釋放吸附的磁粉和含有磁粉的污泥，使其掉落并由排磁口排出。
8.根據權利要求7所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，所述磁粉回收裝置還包括若干個碾壓桶和磁選滾筒，碾壓桶設在下層柔性網板的下方，用于對柔性網板上吸附的污泥進行碾壓粉碎；碾壓桶之后的下層柔性網板的下方對應設置所述磁選滾筒，用于承接柔性網板剩余的磁粉和少量被粉碎的污泥，并再次磁選磁粉。
9.根據權利要求8所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，所述磁選滾筒包括空心筒體、轉軸和刮板，空心筒體為永磁體材質，轉軸處于空心筒體的圓心，且平行于空心筒體，轉軸穿過外殼的側壁連接外部的驅動裝置，轉軸通過若干支撐桿連接固定空心筒體的內壁，帶動空心筒體轉動；刮板傾斜設置，刮板頂端接觸空心筒體的外側壁，刮板底端連接排磁口，排磁口設在磁選滾筒的斜下方的外殼側壁上，外殼外側可設置磁粉回收容器。
10.根據權利要求7所述的深度處理醬油廢水及其污泥處理的方法，其特征在于，所述縱梁兩端的內側分別設有支撐片，兩個支撐片面對彼此的一面均設有上中兩個位置檔位，磁性體的兩端連接兩個支撐片的對應的位置檔位，使得磁性體始終保持水平；通過切換位置檔位，改變磁性體與縱梁內側壁的距離。
發明內容
針對上述問題，本發明提供了一種深度處理醬油廢水及其污泥處理的方法，包括以下步驟：
S1：醬油廢水過濾后，依次進行磁混凝處理和絮凝處理，磁混凝處理時加入磁粉；
S2：步驟S1得到的產水輸入沉淀池進行泥水分離，分離得到的產水輸入芬頓反應器，調節pH值之后，向芬頓反應器加入硫酸亞鐵和雙氧水藥劑，用于氧化、吸附、降解廢水中的COD以及色度；
S3：芬頓處理后得到的產水輸入高密度沉淀池進行中和和泥水分離，分離得到的產水能夠達標排放，分離得到的污泥排入污泥反應釜；
S4：向污泥反應釜加入硫酸和鐵屑，加熱反應，產生硫酸亞鐵，將產水經過離心過濾之后，濾液輸入藥劑反應釜；
向藥劑反應釜內加入硫酸、KClO3和活性炭粉末，進行氧化、水解、聚合反應，生成具有吸附性能的聚合硫酸鐵，聚合硫酸鐵再用于步驟S1的混凝處理中；
S5：步驟S2沉淀池產生的污泥進行磁粉回收后，再與步驟S4離心過濾產生的污泥混合，然后濃縮脫水，產生泥餅。
可選的，步驟S1中，磁混凝處理時，投加磁粉和聚合硫酸鐵，剛啟動整個工藝時，使用新鮮的磁粉和聚合硫酸鐵，工藝流程運轉起來后，使用步驟S5回收的磁粉和步驟S4生成的聚合硫酸鐵。
可選的，步驟S2中，芬頓反應器設有第一在線pH計，實時檢測廢水的pH值，通過ORP在線監測儀控制硫酸的加入量，調節廢水pH值為3.5-3.8。
可選的，步驟S3中，高密沉淀池設有第二在線pH計，通過與之配合的ORP在線監測儀控制液堿的加入量，中和芬頓反應剩余的硫酸，保證高密度沉淀池的產水的pH值達標；高密度沉淀池內pH值為6.5。
可選的，步驟S4中，向污泥反應釜內投加的濃硫酸與污泥反應釜內的污泥的體積比為(0.01-0.02):1，投加硫酸后，將污泥反應釜加熱至80-90℃，反應10-15min后，再加入鐵屑，充分?jǐn)嚢璺磻?yīng)40-50min，當顏色由鐵銹紅色偏向淡綠色時，則視為三價鐵離子均變成硫酸亞鐵溶解在產水中；鐵屑與濃硫酸的摩爾比大于1:3；
產水進行離心過濾，污泥排至污泥濃縮池，濾液輸入藥劑反應釜；
向藥劑反應釜內投加KClO3、硫酸、活性炭粉末，活性炭粉末與藥劑反應釜內濾液的體積比為(0.07-0.13):1，反應生成具有吸附性的聚合硫酸鋁。
步驟S5中，步驟S2沉淀池產生的污泥進行磁粉回收，回收的磁粉回用于混凝處理，剩余的污泥再與步驟S4離心過濾產生的污泥混合，然后輸入污泥濃縮池進行濃縮脫水，產生泥餅。
可選的，步驟S2中沉淀池產生的污泥進行磁粉回收采用磁粉回收裝置，所述磁粉回收裝置包括外殼以及外殼內部的柔性網板和排水槽，外殼頂部設有進泥口，底部設有第一排泥口，進泥口處于柔性網板的上方；
外殼兩側的內壁上分別設有導軌，柔性網板的兩端分別滑動連接兩側的導軌，使得柔性網板沿導軌移動；柔性網板內設有磁性體，用于吸引進水中的磁粉和含有磁粉的絮凝體；
柔性網板水平鋪設且在豎直方向上圍成一個長圓形，類似傳送履帶的形狀，柔性網板的上下水平直線形部分分別為上層柔性網板和下層柔性網板；排水槽設在柔性網板圍成的圈的內部，用于承接上層柔性網板落下的污水和無磁粉的污泥，并排出外殼。
進一步可選的，所述柔性網板包括橫縱交錯的若干橫梁和縱梁，橫梁平行于上層柔性網板的移動方向，縱梁垂直于橫梁，且縱梁是中空的，每個縱梁內設有可移動的磁性體，磁性體平行于縱梁；
當磁性體緊貼縱梁側壁時，柔性網板能夠吸附磁粉和含有磁粉的污泥，當磁性體離開縱梁側壁時，柔性網板釋放吸附的磁粉和含有磁粉的污泥，使其掉落并由排磁口排出。
進一步可選的，所述磁粉回收裝置還包括若干個碾壓桶和磁選滾筒，碾壓桶設在下層柔性網板的下方，用于對柔性網板上吸附的污泥進行碾壓粉碎；碾壓桶之后的下層柔性網板的下方對應設置所述磁選滾筒，用于承接柔性網板剩余的磁粉和少量被粉碎的污泥，并再次磁選磁粉。
進一步可選的，所述磁選滾筒包括空心筒體、轉軸和刮板，空心筒體為永磁體材質，轉軸處于空心筒體的圓心，且平行于空心筒體，轉軸穿過外殼的側壁連接外部的驅動裝置，轉軸通過若干支撐桿連接固定空心筒體的內壁，帶動空心筒體轉動；
刮板傾斜設置，刮板頂端接觸空心筒體的外側壁，刮板底端連接排磁口，排磁口設在磁選滾筒的斜下方的外殼側壁上，外殼外側可設置磁粉回收容器。
進一步可選的，所述縱梁兩端的內側分別設有支撐片，兩個支撐片面對彼此的一面均設有上中兩個位置檔位，磁性體的兩端連接兩個支撐片的對應的位置檔位，使得磁性體始終保持水平；通過切換位置檔位，改變磁性體與縱梁內側壁的距離。
（發明人：王慧芳;張傳兵;徐亞萍;廖慶花;賴明建;孫振洲;蘇繼明;高德成;趙尚民;張世陽;張巖;湯友增;吳曼靜）
