公布日：2023.09.12
申請日：2023.08.02
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)I;C02F1/52(2023.01)I;B01D29/03(2006.01)I;B01D25/21(2006.01)I;C02F1/66(2023.01)I;C02F101/14(2006.01)N
摘要
本申請涉及鋰鹽生產領域，具體公開了一種含氟廢水的處理工藝及生產線。其包括緩存、沉淀、絮凝、沉淀與調節、過濾、回收與回用，共6個步驟工藝方法，還包括設有調節池、混凝沉淀池、過濾裝置、RO裝置和MVR高效蒸發器的含氟廢水處理生產線，其中生產線的每個步驟間協同作用達到了低成本高效穩定處理含氟廢水的目的，解決了現有技術中處理含氟廢水工藝存在各種優缺點，處理廢水的水質不夠穩定，且成本較高的技術問題。
權利要求書
1.一種含氟廢水的處理工藝，其特征在于：包括以下步驟，S1.緩存與調節：將含氟廢水通入調節池中進行緩存穩壓，并調節控制氟離子濃度在1％-2％左右；S2.沉淀：將S1中的含氟廢水通入混凝沉淀池，并添加過量的石灰乳，進行充分的攪拌混合反應，產生氟化鈣沉淀物；S3.絮凝：在S2中混合石灰乳后的含氟廢水中加入絮凝劑，對含氟廢水中氟化鈣與及大顆粒懸浮物進行絮凝沉淀，絮聚后進行固液分離；S4.沉淀與調節：在S3固液分離的廢水中投入碳酸鈉反應產出碳酸鈣混合沉淀，再次對廢水進行固液分離，并在分離后的廢水中添加硫酸將pH值調節到6-8,pH值調節后沉淀，沉淀的上清液進行過濾系統；S5.過濾：將S4中調節好pH值的廢水進行逐級過濾；S6.回收與回用：將S5中過濾后的廢水進入RO膜工藝中進行處理，得到清水與濃水，清水直接排放或回用，濃水進行蒸發回收氯化鈉及硫酸鈉。
2.一種含氟廢水處理生產線，包括有依次接通的調節池、混凝沉淀池、可過濾沉淀物的過濾裝置、RO裝置，其特征在于：所述混凝沉淀池分為對氟離子進行沉淀、絮聚的第一混凝沉淀池與對廢水進行軟化的第二混凝沉淀池，所述第一混凝沉淀池旁側設有石灰乳配置罐和絮凝劑添加罐，所述絮凝劑添加罐與第一混凝沉淀池通過管道接通，接通管道上設有計量卸料器，所述石灰乳配置罐旁側接通有石灰乳添加罐，所述石灰乳添加罐與第一沉淀池接通，所述接通管道上設有流量計。
3.根據權利要求1所述的含氟廢水的處理工藝，其特征在于：S3中所述絮凝劑為聚丙烯酰胺。
4.根據權利要求1所述的含氟廢水的處理工藝，其特征在于：S5中的過濾包括粗濾與微濾，所述微濾產生的濃水循環至S1調節使用，清水進入S6中處理。
5.根據權利要求2所述的含氟廢水的處理生產線，其特征在于：所述過濾裝置包括有依次接通的活性炭過濾器、保安過濾器、UF裝置。
6.根據權利要求2所述的含氟廢水的處理生產線，其特征在于：所述RO裝置與過濾裝置間設有RO保安過濾器。
7.根據權利要求2所述的含氟廢水的處理生產線，其特征在于：所述第一混凝沉淀池與第二混凝沉淀池間設有第一板框壓濾裝置，所述第二混凝沉淀池與過濾裝置間設有第二板框壓濾裝置。
8.根據權利要求2所述的含氟廢水的處理生產線，其特征在于：所述石灰乳添加罐上部設有振動篩。
9.根據權利要求2所述的含氟廢水的處理生產線，其特征在于：所述RO裝置上設有濃水管道，所述濃水管道接通有MVR濃縮裝置。
10.根據權利要求5所述的含氟廢水的處理生產線，其特征在于：所述UF裝置上設有循環管道，所述循環管道接通調節池。
發明內容
本發明的目的在于提供一種含氟廢水的處理工藝及生產線，用以解決上述提到的現有技術中處理含氟廢水工藝存在各種優缺點，處理廢水的水質不夠穩定，且成本較高的技術問題。
為了解決上述問題，本發明所采用的技術方案如下：一種含氟廢水的處理工藝，包括以下步驟，
S1.緩存與調節：將含氟廢水通入調節池中進行緩存穩壓，并調節控制氟離子濃度在1％-2％左右；
S2.沉淀：將S1中的含氟廢水通入混凝沉淀池，并添加過量的石灰乳，進行充分的攪拌混合反應，主要反應產生氟化鈣沉淀物；
S3.絮凝：在S2中混合石灰乳后的含氟廢水中加入絮凝劑，對含氟廢水中氟化鈣與及大顆粒懸浮物進行絮凝沉淀，絮聚后進行固液分離；
S4.沉淀與調節：在S3固液分離的廢水中投入碳酸鈉反應產出碳酸鈣混合沉淀，再次對廢水進行固液分離，并添加硫酸將pH值調節到6-8,pH值調節后上清液進行過濾系統；
S5.過濾：將S4中固液分離后的廢水進行逐級過濾；
S6.回收與回用：將S5中過濾后的廢水進入RO膜工藝中進行處理，得到清水與濃水，清水直接排放或回用，濃水進行蒸發回收氯化鈉及硫酸鈉。

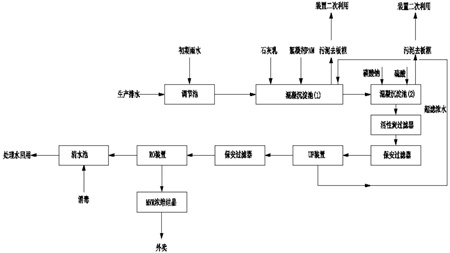

一種含氟廢水的處理生產線，包括有依次接通可調節氟離子濃度的調節池、對氟離子進行沉淀、絮凝的混凝沉淀池、過濾沉淀物的過濾裝置、RO裝置和MVR高效蒸發器，其特征在于：所述混凝沉淀池分為對氟離子進行沉淀、絮聚的第一混凝沉淀池與對廢水進行軟化的第二混凝沉淀池，所述第一混凝沉淀池旁側設有石灰乳配置罐和絮凝劑添加罐，所述絮凝劑添加罐與第一混凝沉淀池通過管道接通，接通管道上設有計量卸料器，所述石灰乳配置箱旁側接通有石灰乳添加罐，所述石灰乳添加罐與第一沉淀池接通，所述接通管道上設有流量計。
本實施方案的有益效果在于：
1、現有技術中，化學沉淀法存在氟化鈣泥渣沉降緩慢，處理大流量排放物周期長；而本方案利用絮凝劑改進的二級沉淀法及專用的設備加快化學沉淀法的沉淀速度，與現有技術相比本方案沉淀速度快，因此處理大流量排放物周期短，極大的提高了處理效率，擴大了化學沉淀法的應用場景；
2、現有技術中，化學沉淀法處理效果不理想,出水氟化物含量在15～30mg/L范圍內，很難達到國家一級排放標準；而本方案中絮凝劑在絮聚氟化鈣時，還可絮聚一定量的氟離子與氯離子，生產實驗表明本方案與化學沉淀法相比，將化學沉淀法出水氟離子含量在15～30mg/L降低到10mg以下，氯離子降低至Cl-≦250mg/L；
3、現有技術中，混凝沉淀法通常利用Al3+與F-的絡合以及鋁鹽水解后生產的A1(OH)3礬花去除廢水中的F-，因此會產生較多難以處理的含Al3+與F-的廢渣，除氟效果不是很穩定，特別是處理后的水中含有大量的溶解鋁，而本方案絮凝劑的主要作用是絮聚氟化鈣，而并非除F-，因此可選擇絮凝劑可不含Al3+與F-，其可選絮凝劑更多，且不引入Al3+與F-，不產生難以處理的含Al3+與F-的廢渣；
4、現有技術中化學沉淀法產生的氟化鈣顆粒粒徑太小，導致直接使用板框壓濾裝置進行過濾時，不僅僅容易堵塞板框壓濾裝置，且氟化鈣沉淀物由于顆粒太小直接穿過板框壓濾裝置，達不到過濾分離沉淀物的效果，但本申請的技術方案使用絮凝劑將氟化鈣顆粒進行絮聚，使得氟化鈣顆粒變成絮聚物，從而可以使用板框壓濾裝置進行過濾，大大提高了固液分離的效率；
5、現有技術，五種含氟廢水的處理方法，除化學沉淀法外，成本較高，貴州成為基礎氟化工的優勢區域后，氟化工產生的含氟廢水量大，產生含氟廢水周期短，因此本方案與其他處理方案相比，成本更低，處理效果穩定，處理效率高、周期短，且不引入其他污染；
6、對于生產線來說，由于工藝工藝調整需要在第一混凝沉淀池中添加石灰乳與絮凝劑，因此根據實際需求，設置有石灰乳配置罐與石灰乳添加罐，使用石灰乳配置罐配置好固定濃度的溶液，再利用石灰乳添加罐上的流量計控制添加流量，從而實現控制石灰乳添加量滿足工藝，同時絮凝劑的添加也通過計量卸料器進行控制，保證工藝控制，且可將流量計與計量卸料器接入DC系統，從而實現自動化控制。
7、對于生產線來說，設有過濾裝置，過濾裝置可以過濾泥沙。未沉淀的沉淀物和一定微生物與蟲卵，不僅避免顆粒雜質堵塞RO膜，還避免了微生物和小蟲在RO裝置上附著、繁殖，造成RO膜生物污染，延長RO膜的使用壽命。
進一步，S3中所述絮凝劑為聚丙烯酰胺。不使用含鋁離子的絮凝劑，依次不會引入新的含鋁離子的污染物。
進一步，S5中的過濾包括粗濾與微濾，所述微濾產生的濃水循環至S1調節使用，清水進入S6中處理。微濾產生的濃水其實已經經過了多道處理，其污染物含量非常低，直接循環到S1中作調節水使用，節約用水，保證零排放。
進一步，所述過濾裝置由活性炭過濾器、保安過濾器、UF裝置依次接通構成。活性炭過濾器、保安過濾器、UF裝置的孔徑是逐漸縮小，與直接使用空隙最小過濾裝置進行過濾時，小顆粒與大顆粒相互混合，大顆粒堵住空隙，小顆粒進行填充，使得過濾裝置容易堵塞，且大小顆粒堆積擠壓，堵塞后結合力更強，使得堵塞更為緊固，不易清理。而利用一些孔徑逐漸縮小的過濾設備進行逐級過濾，將雜質按顆粒大小進行逐級篩選出來，大小顆粒不會混合堵塞，且堵塞時容易清理；降低了維護成本，且避免了堵塞造成設備損耗，延長RO膜的使用壽命。
進一步，所述RO裝置與過濾裝置間設有RO保安過濾器.RO保安過濾器，進一步保護RO裝置，不被破壞，延長其使用壽命。
進一步，所述第一混凝沉淀池與第二混凝沉淀池間設有第一板框壓濾裝置，所述第二混凝沉淀池與過濾裝置間設有第二板框壓濾裝置。雖然工藝中使用絮凝劑將氟化鈣絮聚，加快了沉淀速度，但設置板框壓濾裝置，可進一步加快固液分離的速度。
進一步，所述石灰乳添加罐上部設有振動篩。去除大顆粒雜質，使得石灰乳細膩，方便加入第一混凝沉淀池時與氟離子充分接觸生成氟化鈣沉淀物。
進一步，所述RO裝置上設有濃水管道，所述濃水管道接通MVR濃縮裝置。濃水中含有氯化鈉與硫酸鈉，利用高效蒸發器可回收，進行外面增加收益。
進一步，所述UF裝置上設有循環管道，所述循環管道接通調節池。盡量不引入新的水造成進一步水污染。
（發明人：楊康;王勃;蔡利莎;劉鏈鑫）
