公布日：2023.09.12
申請日：2023.07.20
分類號：G01N1/20(2006.01)I
摘要
本申請涉及一種廢水分流取樣設備及廢水取樣系統，涉及廢水處理的技術領域，其包括與排水管道連通的分流管，所述分流管的下方設有上側為開口的第一收集桶，所述第一收集桶的上側邊沿上設有延伸至地面的第一排水管；所述分流管靠近第一收集桶的端部外周面設有第一控制閥，所述第一收集桶的側面設有第二收集桶，所述第一收集桶外側面的中部設有導流管，所述導流管遠離第一收集桶的端部位于第二收集桶的上方，所述導流管上設有第三控制閥，所述導流管的截面尺寸小于分流管的截面尺寸；本申請通過第一收集桶和第二收集桶的設置，降低取樣和檢測廢水所占用的時間資源和人力資源；且分流管的截面尺寸較大，以此降低廢水中的雜質將分流管堵塞的可能性。
權利要求書

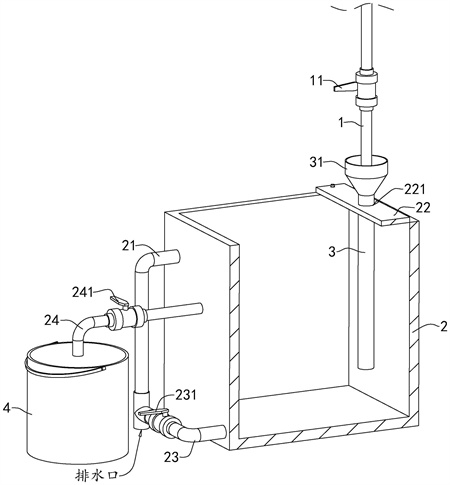

1.一種廢水分流取樣設備，包括與排水管道(6)連通的分流管(1)，所述分流管(1)的下方設有上側為開口的第一收集桶(2)，所述第一收集桶(2)的上側邊沿上設有延伸至地面的第一排水管(21)；其特征在于，所述分流管(1)靠近第一收集桶(2)的端部外周面設有第一控制閥(11)，所述第一收集桶(2)的側面設有第二收集桶(4)，所述第一收集桶(2)外側面的中部設有導流管(24)，所述導流管(24)遠離第一收集桶(2)的端部位于第二收集桶(4)的上方，所述導流管(24)上設有第三控制閥(241)，所述導流管(24)的截面尺寸小于分流管（1）的截面尺寸。
2.根據權利要求1所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)的內部設有引流管(3)，所述引流管(3)的上端部連接有供分流管(1)下端部插入的導流套筒(31)，所述導流套筒(31)的截面尺寸大于引流管(3)的截面尺寸，所述引流管(3)的下端部所處位置靠近第一收集桶(2)的內部底側。
3.根據權利要求2所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)的上側設有第一支撐板(22)，所述第一支撐板(22)上開設有供引流管(3)嵌入且貫穿的限位孔(221)。
4.根據權利要求1所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)的側壁上設有若干第一攪拌扇(7)。
5.根據權利要求1所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)外周面的下部設有與第一排水管(21)外周面連通的第二排水管(23)，所述第二排水管(23)上設置有第二控制閥(231)。
6.根據權利要求5所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)的內壁上設有清潔組件(8)，所述清潔組件(8)包括刮板(81)和帶動刮板(81)移動的驅動件(82)，所述刮板(81)的一側與第一收集桶(2)內部的底側抵接。
7.根據權利要求6所述的一種廢水分流取樣設備，其特征在于，所述驅動件(82)包括第一螺桿(822)、第二螺桿(823)和固定在第一收集桶(2)上側邊沿上的步進電機(821)，所述步進電機(821)的輸出軸與第一螺桿(822)同軸固定連接，所述第一螺桿(822)遠離步進電機(821)的端部外周面固定套設有第一錐齒輪(824)，所述第二螺桿(823)的長度方向與第一收集桶(2)的底側面平行，所述第二螺桿(823)的一端固定套設有與第一錐齒輪(824)嚙合的第二錐齒輪(825)，所述刮板(81)上開設有供第二螺桿(823)貫穿且螺紋配合的調節螺孔(811)。
8.根據權利要求7所述的一種廢水分流取樣設備，其特征在于，所述第一螺桿(822)的外周面固定套設有第一傳動齒輪(826)，所述第一收集桶(2)的內壁上設有第二攪拌扇(9)，所述第二攪拌扇(9)上固定有與第一傳動齒輪(826)嚙合的第二傳動齒輪(91)。
9.根據權利要求7所述的一種廢水分流取樣設備，其特征在于，所述第一收集桶(2)的內部設有若干導向桿(83)，所述刮板(81)上開設有供導向桿(83)貫穿的導向通孔(812)。
10.一種廢水取樣系統，其特征在于，包括基板(5)和固定在基板(5)上的權利要求1-9任一項所述的一種廢水分流取樣設備，所述基板(5)上開設有位于第一排水管(21)下端部開口下方的廢水引流道(51)。
發明內容
本申請的目的是提供一種廢水分流取樣設備及廢水取樣系統，解決上述相關技術中，根據上述的檢測方式，則需要安排相關人員每隔半個小時或一個小時對廢水進行取樣檢測并取平均值，致使取樣頻率較為繁瑣，并且需要安排取樣人員和檢測人員二十四小時值守，所占用的時間資源和人力資源較多，并且由于是間斷取樣，還可能導致檢測結果并不準確的問題。
本申請?zhí)峁┑囊环N廢水分流取樣設備采用如下的技術方案：一種廢水分流取樣設備，包括與排水管道連通的分流管，所述分流管的下方設有上側為開口的第一收集桶，所述第一收集桶的上側邊沿上設有延伸至地面的第一排水管；所述分流管靠近第一收集桶的端部外周面設有第一控制閥，所述第一收集桶的側面設有第二收集桶，所述第一收集桶外側面的中部設有導流管，所述導流管遠離第一收集桶的端部位于第二收集桶的上方，所述導流管上設有第三控制閥，所述導流管的截面尺寸小于分流管的截面尺寸。
通過采用上述技術方案，工作人員能夠?qū)Φ谝豢刂崎y和第三控制閥進行調節，通過第一控制閥調節分流管的流速：比如，使分流管內部的廢水注入到第一收集桶內部時八小時就能夠注滿，使第一收集桶內部的廢水注入到第二收集桶內部時需要二十四小時才能注滿；以此設置，工作人員僅需要二十四小時內取樣以此第二收集桶內部的廢水檢測即可，降低取樣和檢測廢水所占用的時間資源和人力資源；同時分流管的截面尺寸比導流管的截面尺寸大，以此降低廢水中的雜質將分流管堵塞的可能性。
可選的，所述第一收集桶的內部設有引流管，所述引流管的上端部連接有供分流管下端部插入的導流套筒，所述導流套筒的截面尺寸大于引流管的截面尺寸，所述引流管的下端部所處位置靠近第一收集桶的內部底側。
通過采用上述技術方案，由于引流管和導流套筒的設置，廢水從分流管注入到引流管內，且能夠從引流管的下端部排出，以此剛注入到第一收集桶內部的廢水將原本處于第一收集桶底側的廢水向上涌動，使第一收集桶內部的廢水持續翻動，使第一收集桶內部的廢水更加的均勻，且第一收集桶內部的廢水為連續取樣所得，以此來提高取樣檢測的準確性。
可選的，所述第一收集桶的上側設有第一支撐板，所述第一支撐板上開設有供引流管嵌入且貫穿的限位孔。
通過采用上述技術方案，在引流管和導流套筒的安裝過程中，通過第一支撐板的設置，先將第一支撐板固定在第一收集桶的上側邊沿，然后將引流管貫穿并嵌入到第一支撐板上的限位孔內部，以此實現引流管的安裝固定。
可選的，所述第一收集桶的側壁上設有若干第一攪拌扇。
通過采用上述技術方案，在第一收集桶內部的廢水在向上涌動的過程中，會帶動第一攪拌扇的扇葉轉動，進而帶動第一收集桶內部廢水的進一步混合攪拌，使第一收集桶內部的廢水更加的均勻，在第二收集桶對第一收集桶內部的廢水進行取樣時，提高廢水取樣檢測的準確性。
可選的，所述第一收集桶外周面的下部設有與第一排水管外周面連通的第二排水管，所述第二排水管上設置有第二控制閥。
通過采用上述技術方案，正常狀態下，當?shù)谝皇占皟?nèi)部的廢水注滿后，能夠通過第一排水管將多余的廢水排出；由于廢水中存在少量雜質或沉渣，并且沉渣通常處于第一收集桶的下部，通過第二排水管和第二控制閥的設置，工作人員能夠定期將第二控制閥打開，使廢水中的沉渣通過第二排水管排出，以此便于沉渣的排出，降低第一收集桶內部雜質和沉渣的含量，提高廢水取樣檢測的質量。
可選的，所述第一收集桶的內壁上設有清潔組件，所述清潔組件包括刮板和帶動刮板移動的驅動件，所述刮板的一側與第一收集桶內部的底側抵接。
通過采用上述技術方案，工作人員能夠通過驅動件帶動刮板對第一收集桶內部的沉渣進行清理，在刮板對其清潔過程中，同時能夠操作第二控制閥，使含有較多沉渣的廢水通過第二排水管排出，以此增強對第一收集桶內部沉渣的清潔效果，降低第一收集桶內部雜質或沉渣的含量。
可選的，所述驅動件包括第一螺桿、第二螺桿和固定在第一收集桶上側邊沿上的步進電機，所述步進電機的輸出軸與第一螺桿同軸固定連接，所述第一螺桿遠離步進電機的端部外周面固定套設有第一錐齒輪，所述第二螺桿的長度方向與第一收集桶的底側面平行，所述第二螺桿的一端固定套設有與第一錐齒輪嚙合的第二錐齒輪，所述刮板上開設有供第二螺桿貫穿且螺紋配合的調節螺孔。
通過采用上述技術方案，工作人員能夠通過啟動步進電機，進而帶動第一螺桿、第一錐齒輪、第二錐齒輪和第二螺桿同步轉動，最終帶動刮板沿著第二螺桿的長度方向滑動，并對第一收集桶底側的沉渣進行清潔。
可選的，所述第一螺桿的外周面固定套設有第一傳動齒輪，所述第一收集桶的內壁上設有第二攪拌扇，所述第二攪拌扇上固定有與第一傳動齒輪嚙合的第二傳動齒輪。
通過采用上述技術方案，在使用刮板對第一收集桶底側清潔的過程中，由于第一傳動齒輪和第二傳動齒輪的嚙合設置，能夠同步帶動第二攪拌扇轉動，使第一收集桶內部含有沉渣的廢水混合更加的均勻，便于將此時的廢水通過第二排水管排出，進一步降低第一收集桶內部沉渣或雜質的含量，在第二收集桶對第一收集桶內部的廢水進行取樣時，提高其準確性。
可選的，所述第一收集桶的內部設有若干導向桿，所述刮板上開設有供導向桿貫穿的導向通孔。
通過采用上述技術方案，由于導向桿的安裝設置，且刮板上開設有供導向桿貫穿的導向通孔，故而刮板在沿著第二螺桿長度方向移動過程中同步沿著導向桿的長度方向滑動，以此提高刮板在對第一收集桶底側清潔時的穩定性。
一種廢水取樣系統，包括基板和固定在基板上的上述一種廢水分流取樣設備，所述基板上開設有位于第一排水管下端部開口下方的廢水引流道。
通過采用上述技術方案，當?shù)谝皇占皟?nèi)部的廢水注滿后通過第一排水管注入到廢水引流道集中處理；該廢水取樣系統應用該廢水分流取樣設備后，降低廢水取樣和檢測時所占用的時間資源和人力資源。
綜上所述，本申請包括以下至少一種有益技術效果：1.通過第一控制閥和引流管的設置，能夠控制分流管的流速，廢水通過分流管將第一收集桶注滿的時間，以此延長工作人員的取樣及檢測間隔；且引流管的設置能夠使第一收集桶內部的廢水持續翻動，使第一收集桶內部的廢水更加的均勻，提高取樣檢測的準確性。
2.通過清潔組件的設置，工作人員能夠通過驅動件帶動刮板對第一收集桶內部的沉渣進行清理，在刮板對其清潔過程中，同時能夠操作第二控制閥，使含有較多沉渣的廢水通過第二排水管排出，以此增強對第一收集桶內部沉渣的清潔效果，降低第一收集桶內部雜質或沉渣的含量。
（發明人：黃何輝;潘俊鵬;鄭亮;王磊;余林龍;趙文博;鄭聰明）
